Typ produktu	Wertykulator i aerator do trawy bezprzewodowy
Marka	Einhell
Model	GESA 3635 Li
Napięcie zasilania	36 V (prąd stały)
Typ akumulatora	Li-Ion Power X-Change (nie w zestawie)
Szerokość robocza	35 cm
Liczba noży (wertykulator)	16
Liczba zębów (aerator)	24
Regulacja głębokości	+3 / -3 / -6 / -9 mm
Prędkość biegu jałowego	3300 obr./min
Waga	10,6 kg
Poziom ciśnienia akustycznego	81 dB(A)
Gwarantowany poziom mocy akustycznej	94 dB(A)
Wibracje na uchwycie (maks.)	5,6 m/s²
Stopień ochrony	IPX1
Kategoria ochrony	III
Główne funkcje	Wertykulacja i aeracja trawnika
Konserwacja i czyszczenie	Czyścić po każdym użyciu wilgotną szmatką; regularnie smarować ruchome części; wymienić cylinder, jeśli jest zużyty
Bezpieczeństwo	Blokada rozruchu; wtyczka bezpieczeństwa; automatyczne zatrzymanie silnika w przypadku przeciążenia
Części zamienne i naprawialność	Dostępne części zamienne (cylinder, kosz zbiorczy); serwis posprzedażowy Einhell
Informacje ogólne	Dostarczany bez akumulatora i ładowarki; użytkowanie wyłącznie z akumulatorami Power X-Change; wyłącznie do użytku domowego

Często zadawane pytania - GESA 3635 Li EINHELL

Jaki typ akumulatora stosować z GESA 3635 Li?

Urządzenie działa wyłącznie z akumulatorami Li-Ion z serii Power X-Change. Należy używać jednocześnie dwóch akumulatorów o tym samym poziomie naładowania.

Jak ustawić głębokość wertykulacji?

Pociągnij dźwignię regulacji w kierunku strzałki (rysunek 16) i ustaw ją w żądanej pozycji: +3 mm (transport), -3 mm, -6 mm lub -9 mm. Upewnij się, że dźwignia prawidłowo się zatrzasnęła.

Jak wymienić cylinder między wertykulatorem a aeratorem?

Załóż rękawiczki. Przesuń blokadę cylindra do tyłu, podnieś cylinder i wyjmij go. Włóż nowy cylinder na napęd czworokątny, a następnie opuść mocowanie. Od czasu do czasu smaruj napęd, aby ułatwić wymianę.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy wtyczka bezpieczeństwa jest prawidłowo wciśnięta, akumulatory są poprawnie włożone, a obudowa nie jest zablokowana. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak zamontować uchwyt urządzenia?

Najpierw zamontuj wspornik uchwytu na obudowie, następnie włóż dolny i górny uchwyt za pomocą śrub, podkładek i dźwigni szybkiego mocowania. Przymocuj kable za pomocą opasek zaciskowych. Postępuj zgodnie z rysunkami 5 do 10 instrukcji obsługi.

Czy można używać worka zbiorczego?

Tak, opcjonalny worek zbiorczy (nr ref. 34.059.60) może być zamontowany. Aby go zawiesić, podnieś klapę wyrzutową, zaczep worek za uchwyt, a następnie zamknij klapę. Zawsze wyłączaj silnik przed zdjęciem worka.

Jak czyścić i konserwować urządzenie?

Przed czyszczeniem odłącz wtyczkę bezpieczeństwa. Użyj wilgotnej szmatki z odrobiną mydła. Nie używaj agresywnych środków. Regularnie czyść obudowę i smaruj ruchome części. Przechowuj w suchym i mrozoodpornym miejscu.

Jakie są główne zasady bezpieczeństwa?

Należy nosić ochronniki słuchu i wzroku, trzymać osoby z dala, nigdy nie otwierać klapy wyrzutowej przy pracującym silniku, odłączać wtyczkę bezpieczeństwa przed jakąkolwiek regulacją lub czyszczeniem oraz używać wyłącznie akumulatorów o tym samym poziomie naładowania.

Jak przechowywać wertykulator po zakończeniu sezonu?

Dokładnie wyczyść urządzenie, wyjmij akumulatory i przechowuj je osobno. Ustaw uchwyt w pozycji do przechowywania (pozycja P, rysunek 15). Przechowuj urządzenie w ciemnym, suchym, mrozoodpornym miejscu, najlepiej w oryginalnym opakowaniu.

Jakie akcesoria są dostępne dla tego modelu?

Opcjonalne akcesoria obejmują: zapasowy cylinder do wertykulatora (nr ref. 34.059.62), zapasowy cylinder aeratora (nr ref. 34.059.61) oraz worek zbiorczy (nr ref. 34.059.60). Akumulatory i ładowarka Power X-Change są sprzedawane osobno.

INSTRUKCJA OBSŁUGI GESA 3635 Li EINHELL

PL Instrukcją oryginalną Wertykulator akumulatorowy

Nabijanie akumulátora (obr. 17/19)

Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.

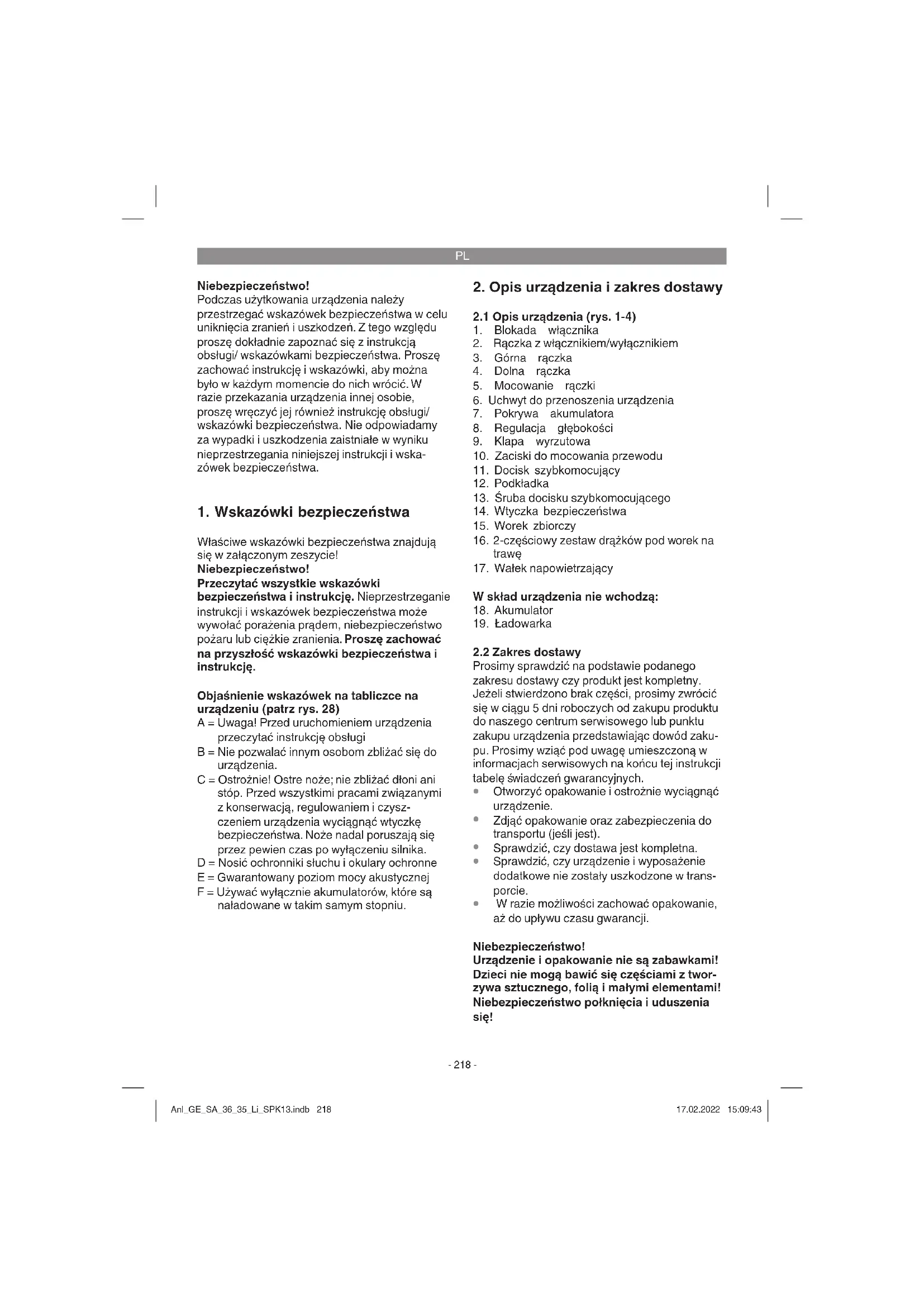

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie!

Niebezpieczeństwo!

Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

Objaśnienie wskazówek na tabliczce na urządzeniu (patrz rys. 28)

A = Uwaga! Przed uruchomieniem urządzenia przeczytać instrukcję obsługi
B = Nie pozwalać innym osobom zbliżać się do urządzenia.
C = Ostrożnie! Ostre noże; nie zbliżać dłoni ani stóp. Przed wszystkimi pracami związanymi z konserwacją, regulowaniem i czyszczemeniem urządzenia wyciągnąć wtyczkę bezpieczeństwa. Noże nadal poruszają się przez pewien czas po wyłączeniu silnika.
D = Nosić ochronniki słuchu i okulary ochronne
E = Gwarantowany poziom mocy akustycznej
F = Używać wyłącznie akumulatorów, które są naładowane w takim samym stopniu.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-4)

1. Blokada włącznika
2. Rączka z włącznikiem/wyłącznikiem
3. Górna rączka
4. Dolna rączka
5. Mocowanie rączki

6. Uchwyt do przenoszenia urządzenia

7. Pokrywa akumulatora

8. Regulacja głębokości

9. Klapa wyrzutowa

10. Zaciski do mocowania przewodu

11. Docisk szybkomocujący

12. Podkładka

13. Śruba docisku szybkomocującego

14. Wtyczka bezpieczeństwa

15. Worek zbiorczy

16. 2-częściowy zestaw drązków pod worek na trawę

17. Wałek napowietrzający

W skład urządzenia nie wchodzą:

1. Akumulator

2. Ładowarka

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zakupu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

• Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.
• Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).
• Sprawdzić, czy dostawa jest kompletna.
• Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w transporcie.
• W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji.

Niebezpieczeństwo!

Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

PL

• Wertykulator i aerator akumulatorowy
Oryginalna instrukcja obsługi
• Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Urządzenie w wyposażeniu podstawowym to wertykulator przeznaczony do użytku prywatnego w ogrodzie przydomowym i na działce. Wałek wertykulatora wyrywa z ziemi mech oraz chwasty wraz z korzeniami, a także spulchnia glebę. Dzięki temu trawnik jest oczyszczany oraz może łatwiej wchłaniać substancje odżywcze. Zaleca-my wertykulację trawnika wiosną (w kwietniu) i jesienią (w października).

Z wałkiem napowietrzającym można szybko przebudować urządzenie tak, aby pełniło funkcją aeratora do trawy. Wałek z aeratorem mierzwi powierzchnię trawnika, dzięki czemu woda ma ułatwiony odpływ i następuje lepsze wchłanianie tlenu. W zależności od potrzeb należy przeprowadzać aerację w całym okresie wzrostu.

Za wertykulatory do prywatnego użytku w ogrodach przydomowych i działkowych uznaje się takie urządzenia, które z reguły nie są używane dłużej niż 10 godzin rocznie i służą głównie do pielęgnacji trawników – z wyjątkiem tych znajdujących się w miejscach publicznych, parkach, obiektach sportowych, a także w gospodarstwach rolnych i leśnych.

Przestrzeganie dołączonej przez producenta instrukcji obsługi jest warunkiem prawidłowego użytkowania wertykulatora. W instrukcji obsługi zawarte są również informacje na temat warunków eksploatacji, konserwacji i naprawy urządzenia.

Ostrzeżenie! Z uwagi na zagrożenie dla zdrowia użytkownika nie wolno używać wertykulatora jako rozdrabniacza do gałęzi i zarośli. Ponadto nie wolno używać wertykulatora w funkcji kultywatora ani stosować urządzenia do wyrównywania wzniesień podłoża, np. kretowisk. Ze względów bezpieczeństwa nie wolno używać wertykulatora jako napędu dla innych narzędzi roboczych ani jakichkolwiek innych zestawów narzędziowych, chyba że są one wyraźnie dopuszczone przez producenta.

Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

4. Dane techniczne

Prędkość obrotowa biegu jałowego: ....3.300 obr./min

Klasa ochronności: ....III

Napięcie: 36 V DC

Szerokość robocza: 35 cm

Liczba noży: 16 szt.

Ilość kolców: 24 szt

Regulacja głębokości: ..... +3 / -3 / -6 / -9 mm

Poziom ciśnienia akustycznego L_pA : ..... 81 dB(A)

Odchylenie K 3 dB

Poziom mocy akustycznej L_WA : ..... 92,2 dB(A)

Gwarantowany poziom mocy akustycznej L_WA ..... 94 dB(A)

Odchylenie K: 2,03 dB

Wibracje prowadnicy maks.: 5,6 m/s²

Odchylenie K 2,2 m/s²

Stopień ochrony: IPX1

Waga 10,6 kg

Niebezpieczeństwo!

Hałas i wibracje

Wartości hałasu i drgań zostały określone na podstawie norm EN ISO 3744, EN ISO 11201, ISO 11094 oraz EN ISO 20643.

Uwaga!

W skład dostarczonego urządzenia nie wchodzą akumulatory ani ładowarka. Urządzenie może być stosowane wyłącznie z akumulatorami litowo-jonowymi serii Power X-Change!

Akumulatory litowo-jonowe serii Power X-Change muszą być zawsze ładowane przy użyciu ładowarki Power X-Charger.

PL

Ograniczać powstawanie hałasu i wibracji do minimum!

• Używać wyłącznie urządzeń bez uszkodzeń.
• Regularnie czyścić urządzenie.
- Dopasować własny sposób pracy do urządzenia.
• Nie przeciązać urządzenia.
• W razie potrzeby kontrolować urządzenie.
- Nie włączać urządzenia, jeśli nie będzie używane.
• Nosić rękawice ochronne.

Ostrożnie!

Pozostałe zagrożenia

Także w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i sposobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia słuchu, w przypadku nie stosowania odpowiednich nauszników ochronnych.
2. Negatywny wpływ na zdrowie, w wyniku drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

Ostrożnie! To urządzenie podczas pracy wyt-warza pole elektromagnetyczne. Pole to w określonych warunkach może negatywnie oddziaływać na aktywne i pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych obrażeń lub śmierci zalecamy, aby osoby posiadające implanty medyczne skonsultowały się z lekarzem lub producentem implantu medycznego przed pierwszym użyciem urządzenia.

5. Przed uruchomieniem

Uwaga!

W skład dostarczonego urządzenia nie wchodzą akumulatory ani ładowarka. Urządzenie może być stosowane wyłącznie z akumulatorami litowo-jonowymi serii Power X-Change!

Akumulatory litowo-jonowe serii Power X-Change muszą być zawsze ładowane przy użyciu ładowarki Power X-Charger.

Ostrzeżenie!

Zawsze odłączać wtyczkę bezpieczeństwa przed rozpoczęciem prac regulacyjnych, naprawczych, konserwacyjnych lub przed przystąpieniem do czyszczenia.

Wertykulator dostarczany jest w stanie zdemontowanym. Przed użyciem wertykulatora należy najpierw całkowicie zamontować rączkę.

Podczas montażu należy postępować zgodnie z instrukcją obsługi i kierować się zamieszczonymi w niej rysunkami.

Montaż mocowania rączki (patrz rys. 5 i 6)

• Odkręcić dźwignię docisku szybkomocującego (rys. 5 / poz. 11) oraz podkładkę (rys. 5 / poz. 12),
• wsunąć mocowanie rączki (rys. 5 / poz. 5) na śrubę mocującą. Zwrócić uwagę na to, aby wybrzuszenie rury (rys. 6 / poz. A) znajdowało się po stronie zewnętrznej.
• Teraz ponownie założyć podkładkę i dokręcić dźwignię docisku szybkomocującego.
  W obu mocowaniach rączki musi być ustawiony taki sam kąt nachylenia!

Montaż dolnej rączki (patrz rys. 7)

• Dolną rączkę (rys. 7 / poz. 4) należy wsunąć na mocowanie rączki.
• Za pomocą dołączonych śrub (rys. 7 / poz. 13), podkładek (rys. 7 / poz. 12) i dźwigni docisków szybkomocujących (rys. 7 / poz. 11) połączyć ze sobą rurki.

Montaż górnej rączki (patrz rys. 8–10)

• W górnej rączce (rys. 8 / poz. 3) znajdują się jeden pod drugim 2 otwory, które umożliwiają dodatkową regulację wysokości rączki.
• Należy tak ustawić górną rączkę (rys. 8 / poz. 3), aby otwory w górnej rączce zrównały się z otworami w dolnej rączce.
• Za pomocą dołączonych śrub (rys. 8 / poz. 13), podkładek (rys. 8 / poz. 12) i dźwigni docisków szybkomocujących (rys. 8 / poz. 11) połączyć ze sobą rurki.
• Za pomocą dołączonych uchwytów kablowych (rys. 9 / poz. 10) przymocować kabel do rurek w rączkach tak, aby możliwe było otwieranie i zamykanie klapy wyrzutowej (rys. 10 / poz. 10).

Należy pilnować, aby możliwe było łatwe otwiera- nie i zamykanie klapy wyrzutowej!

PL

Montaż opcjonalnego kosza na trawę (patrz rys. 11–14)

• Zsunąć ze sobą obie części stelaża (rys. 11).
- Wciągnąć kosz na trawę na metalowy stelaż (rys. 12).
- Nawlec gumowe spinki na metalowy stelaż (rys. 13).
- Aby zawiesić kosz na trawę na wertykulatorze, należy podnieść klapę wyrzutową (rys. 14 / poz. 9) jedną ręką, a drugą złapać worek za uchwyt i wczepić od góry (rys. 14).

Niebezpieczeństwo!

Podczas wczepiania kosza na trawę silnik musi być wyłączony, a wałek z nożami nie może się obracać!

Ustawianie wysokości belki wzdłużnej (patrz rys. 15)

Poluzować dźwignie docisków szybkomocujących po obu stronach wertykulatora (rys. 15 / poz. 11). Wysokość belki wzdłużnej można ustawić podczas wykonywania pracy w położeniu 1 lub 2 (rys. 15). Ponownie dokręcić dźwignie docisków szybkomocujących. Kąt nachylenia musi być po obydwu stronach taki sam.

Ustawianie wysokości wertykulatora (patrz rys. 16)

Wysokość wertykulatora można ustawić za pomocą mechanizmu do regulacji. W tym celu należy pociągnąć dźwignię w kierunku pokazanym strzańką (patrz rys. 16) i ustawić w wybranym położeniu (+3/-3/-6/-9). Zwrócić uwagę na to, aby dźwignia prawidłowo się zatrzasnęła!

+3 = Trakcja / pozycja transportowa +3 mm
-3 = wysokość wertykulatora -3 mm
-6 = wysokość wertykulatora -6 mm
-9 = wysokość wertykulatora -9 mm

Ładowanie akumulatorów (rysunek 17–19)

Urządzenie jest dostarczane bez akumulatorów i ładowarki!

1. Wyjąć akumulator z urządzenia. W tym celu nacisnąć przycisk zatrzaskowy (rys. 19 / poz. C).
2. Sprawdzić, czy napięcie na tabliczce znamionowej ładowarki jest zgodne z napięciem sieciowym. Włożyć wtyczkę zasilania ładowarki (19) do gniazdka. Zielona dioda LED zaczyna migać.
3. Włożyć akumulator (18) do ładowarki (19).
4. W tabeli w punkcie „Wskazania diod na ładowarce“ objaśniono znaczenie wskazań

diod na ładowarce.

Podczas ładowania akumulator może nieco się nagrzać. Jest to normalne zjawisko.

Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić,

• czy jest napięcie w gniazdku

- czy styk na kontaktach ładowarki jest prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest możliwe, proszę

• przesłać ładowarkę

- i akumulator

na adres naszego serwisu obsługi klienta.

Aby zapewnić odpowiednią przesyłkę urządzenia, prosimy skontaktować się z naszym serwisem obsługi klienta lub punktem sprzedaży, w którym nabyto urządzenie.

Przy wysyłce lub utylizacji akumulatorów lub urządzeń akumulatorowych zwracać uwagę na to, aby były pojedynczo zapakowane w plastikowy worek, aby uniknąć zwarcia i pożaru!

Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc urządzenia się zmniejsza. Nie rozładowywać całkowicie akumulatora. Prowadzi to do uszkodzenia akumulatora!

Montaż akumulatora (rys. 18-19)

Otworzyć pokrywę akumulatora (rys. 18 / poz. 7). Następnie włożyć akumulatory w mocowanie tak jak pokazano na rys. 19 aż będzie słychać, jak się zablokują.

Wskazówka!

Używać wyłącznie akumulatorów, które są tak samo mocno naładowane. Nie wkładać jednocześnie pełnych i częściowo rozładowanych akumulatorów. Ładować jednocześnie obydwa akumulatory.

Czas trwanie ładowania musi odpowiadać czasowi koniecznemu do naładowania bardziej rozładowanego akumulatora. Przed użyciem należy całkowicie naładować obydwa akumulatory.

Zamknąć pokrywę akumulatora opuszczając ją. Zwrócić przy tym uwagę na to, aby się poprawnie zatrzasnęła.

PL

Wskaźnik poziomu naładowania akumulatora (rys. 20)

Nacisnąć przełącznik wskaźnika poziomu naładowania akumulatora (rysunek 20 / poz. A). Wskaźnik poziomu naładowania akumulatora (rysunek 20 / poz. B) sygnalizuje poziom naładowania akumulatorów dzięki zastosowaniu

3 diod LED.

Wszystkie 3 diody LED się świecą: Akumulator jest całkowicie naładowany.

2 lub 1 dioda LED się świeci:

Wystarczający do pracy poziom naładowania akumulatora.

1 dioda LED miga:

Akumulator jest rozładowany, należy naładować akumulator.

Wszystkie diody LED migają:

Temperatura akumulatora poniżej wartości minimalnej. Odłączyć akumulator od ładowarki i pozostawić go na jeden dzień w temperaturze pokojowej. Jeżeli błąd się powtórzy, oznacza to, że akumulator został głęboko rozładowany i jest uszkodzony. Wyjąć akumulator z urządzenia. Zabrania się używania lub ładowania uszkodzonych akumulatorów.

6. Obsługa

Ostrożnie!

Wertykulator jest wyposażony w mechanizm zabezpieczający, który chroni przed nieupoważnionym użyciem. Bezpośrednio przed każdym uruchomieniem wertykulatora należy włożyć wtyczkę bezpieczeństwa (rys. 21 / poz. 14) – w przypadku każdej przerwy lub po zakończeniu pracy ponownie wyjąć wtyczkę bezpieczeństwa.

Aby zapobiec nieupoważnionemu uruchomieniu wertykulatora, rączka (rys. 22 / poz. 3) jest wyposażona w blokadę włącznika (rys. 22 / poz. 1), którą trzeba wcisnąć, zanim będzie możliwe naciśnięcie dźwigni włącznika (rys. 22 / poz. 2). Czas rozruchu urządzenia może wynosić kilka sekund. Po zwolnieniu dźwigni włącznika wertykulator wyłącza się. Powtórzyć kilkukrotnie ten proces, aby upewnić się, że urządzenie działa prawidłowo. Zawsze odłączać wtyczkę bezpieczeństwa przed rozpoczęciem prac regu-

lacyjnych, naprawczych, konserwacyjnych lub przed przystąpieniem do czyszczenia. Upewnić się, że wałek z nożami nie obraca się.

Niebezpieczeństwo!

Nie otwierać klapy wyrzutowej, gdy silnik jeszcze pracuje. Obracający się wałek z nożami może spowodować obrażenia. Zawsze starannie mocować klapę wyrzutową. Jest ona przytrzymywana przez sprężynę w położeniu „zamknięcia”! Należy przez cały czas zachowywać bezpieczny odstęp między obudową a użytkownikiem; bezpieczna odległość jest zapewniana przez belki prowadzące. Należy zachować szczególną ostrożność podczas wertykulacji oraz zmiany kierunku jazdy przy krzakach i na pochyłościach terenu. Zwracać uwagę na bezpieczeństwo, nosić buty z podeszwą antypoślizgową o dobrej przyczepności oraz długie spodnie. Wertykulację należy zawsze przeprowadzać poprzecznie względem pochyłości terenu. Ze względów bezpieczeństwa nie wolno przeprowadzać wertykulacji na pochyłościach terenu z nachyleniem o wartości powyżej 15 stopni.

Zachować szczególną ostrożność podczas cofania i ciągnięcia wertykulatora. Niebezpieczeństwo potknięcia!

Wskazówki dotyczące prawidłowej wertykulacji

Podczas wertykulacji kolejne przejazdy powinny na siebie nachodzić. Aby efekt wertykulacji był równomierny, przejazdy wertykulatorem muszą odbywać się po możliwe prostych torach. Jednocześnie tory powinny nachodzić na siebie o kilka centymetrów, aby nie pozostawiać wolnych pasków. W przypadku używania dostępnego opcjonalnie worka należy go opróżniać od razu, gdy podczas wertykulacji na ziemi zaczną pojawiać się resztki trawy.

Niebezpieczeństwo! Przed zdjęciem worka wyłączyć silnik i zaczekać, aż wałek się zatrzyma!

Aby wyczepić worek, należy unieść klapę wyrzutową jedną ręką, a drugą wyjąć worek! Wymagana częstotliwość wertykulacji zależy zasadniczo od szybkości wzrostu trawy i twardości podłoża. Należy utrzymywać w czystości spód obudowy wertykulatora i koniecznie usuwać nagromadzoną ziemię i trawę. Osady te utrudniają uruchamianie urządzenia i negatywnie wpływają na jakość wertykulacji. Na pochyłościach terenu wertykulacja powinna

PL

przebiegać poprzecznie względem pochyłości. Wyłączyć silnik przed dokonaniem jakichkolwiek kontroli wałka z nożami.

Niebezpieczeństwo!

Walek z nożami obraca się jeszcze przez kilka sekund po wyłączeniu silnika. Nigdy nie należy próbować zatrzymywać wałka z nożami. Jeśli poruszający się wałek natrafi na przedmiot, wyłączyć wertykulator i zaczekać aż wałek z nożami całkowicie się zatrzyma. Następnie skontrolować stan wałka z nożami. Jeśli jest on uszkodzony, należy go wymienić (patrz 7.3).

Wskazówki dotyczące prawidłowego napowietrzania za pomocą dostępnego opcjonalnie wałka z aeratorem.

Podczas napowietrzania zasada działania wertykulatora jest identyczna.

Dlatego należy przestrzegać powyższych wskazówek dotyczących pracy i bezpieczeństwa.

7. Czyszczenie, konserwacja i zamawianie części zamiennych

Niebezpieczeństwo!

Zawsze odłączać wtyczkę bezpieczeństwa przed rozpoczęciem prac regulacyjnych, naprawczych, konserwacyjnych lub przed przystąpieniem do czyszczenia. Upewnić się, że wałek z nożami nie obraca się.

7.1 Czyszczenie

• Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pytu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Zalecasię czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.
• Usunąć złogi na osłonie przy użyciu szczotki.

7.2 Konserwacja

• Wymianę zużytego lub uszkodzonego wałka z nożami należy zlecać autoryzowanemu specjaliście (patrz adres w karcie gwarancyjnej).
• Dbać o to, aby wszystkie elementy mocujące (śruby, nakrętki itp.) były zawsze dokręcone, a praca z użyciem wertykulatora była bezpieczna.
• Przechowywać wertykulator w suchym po-mieszczeniu.
• Aby zapewnić długi okres użytkowania należy oczyścić i następnie naoliwić wszystkie śruby, koła oraz osie.
• Regularna pielęgnacja wertykulatora gwarantuje nie tylko jego trwałość oraz wydajność, ale także przyczynia się do dokładnej i łatwej wertykulacji Twojego trawnika.
• Na koniec sezonu należy przeprowadzić ogólną kontrolę wertykulatora i usunąć wszelkie nagromadzone złogi. Przed rozpoczęciem sezonu koniecznie sprawdzić stan wertykulatora. W przypadku napraw należy się zwrócić do naszego serwisu obsługi klienta (patrz adres na karcie gwarancyjnej).

Rączkę można ustawić w położeniu P (rys. 15), które pozwala zaoszczędzić miejsce podczas przechowywania. Aby ustawić ją w ten sposób, należy odkręcić dźwignie docisków szybkomocujących o ok. 3 obroty, ponieważ pozycja parkowania wymaga blokady w wyższym położeniu. W takim stanie można przechować wertykulator w kącie, oszczędzając dużo miejsca (rys. 23).

W przypadku powrotu do pierwotnego położenia należy dopilnować, aby dźwignia docisku szybkomocującego została obrócona o 3 obroty!

7.3 Wymiana wałka (patrz rys. 24-27)

Zawsze nosić rękawice ochronne!

Używać tylko oryginalnych wałków, ponieważ w przeciwnym wypadku poprawne funkcjonowanie i bezpieczeństwo nie są gwarantowane.

Aby wymienić wałek wertykulujący lub wałek napowietrzający należy postępować w następujący sposób:

Przesunąć do tyłu blokadę wałka. Podnieść wałek z tej strony i wyciągnąć go w kierunku wskazanym strzałką (rys. 25 + 26). Następnie nasunąć nowy wałek w przeciwnym kierunku na czop kwadratowy napędu. Następnie nacisnąć do dołu blokadę wałka (rys. 27).

PL

Od czasu do czasu nasmarować czop kwadratowy napędu, aby zapewnić łatwą wymianę wałka.

Jeżeli wałek z nożami znajduje się w niekorzystnym położeniu, obudowa może blokować zewnętrzny nóż. W takim przypadku należy przekręcić wałek o pół obrotu!

7.4 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

• Typurządzenia
• Numerartykułu urządzenia
• Numer identyfikacyjny urządzenia
- Numerczęści zamiennej

Aktualne ceny artykułów i informacje znajdują się na stronie: www.Einhell-Service.com

Zapasowy wałek z nożami nr art.: 34.059.62

Zapasowy wałek napowietrzający nr art.: 34.059.61

Opcjonalny kosz na trawę nr art.: 34.059.60

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

8. Składowanie i transport

Składowanie

Urządzenie i jego wyposażenie dodatkowe powinny być przechowywane w ciemnym, suchym i nienarażonym na ujemne temperatury pomieszczeniu, w miejscu niedostępnym dla dzieci. Optymalna temperatura składowania wynosi 5–30°C. Przechowywać urządzenie w oryginalnym opakowaniu.

Transport

• Przed przystąpieniem do transportu wyłączyć urządzenie i wyjąć wtyczkę bezpieczeństwa.
  Zamontować (o ile występuje) wyposażenie ochronne przewidziane do transportu urządzenia.
• Chronić urządzenie przed uszkodzeniami i silnymi wibracjami, które mogą wystąpić szczególnie podczas transportu w pojazdach.
• Zabezpieczyć urządzenie przed przewróceniem się lub zsunięciem.

PL

10. Wskazania diod na ładowarce

Stan diod		Znaczenie i postępowanie
Czerwona dioda LED	Zielona di- oda LED
nie świeci się	miga Stan gotowościŁadowarka podłączona jest do sieci i znajduje się w stanie gotowości.Brak akumulatora w ładowarce.
świeci się	nie świeci się	ŁadowanieTrwa ładowanie akumulatora w przyspieszonym trybie. Informacje odnośnie czasu ładowania znajdują na ładowarce.Wskazówka! W zależności od aktualnego poziomu naładowania akumula-tora faktyczny czas ładowania może odbiegać od podanego.
nie świeci się	świeci się	Akumulator jest naładowany i jest gotowy do użytku.Następnie ładowarka przełącza się automatycznie na proces ładowania ochronnego, który trwa aż do całkowitego naładowania akumulatora.Aby akumulator się całkowicie naładował należy pozostawić go na ok. 15 minut dłużej na ładowarce.Postępowanie:Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania.
miga nie świeci się		Ładowanie adaptacyjneŁadowarka pracuje w trybie ładowania ochronnego.Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn:- Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu.- Temperatura akumulatora wykracza poza zalecany zakres.Postępowanie:Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż zakończy się proces ładowania.
miga miga Błąd		Nie jest możliwe naładowania akumulatora. Akumulator jest uszkodzony.Postępowanie:Zabrania się ładowania uszkodzonych akumulatorów.Wyjąć akumulator z ładowarki.
świeci się	świeci się	Nieprawidłowa temperaturaTemperatura akumulatora jest za wysoka (np. pod wpływem bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0^ C)Postępowanie:Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera-turze pokojowej (ok. 20^ C).

PL

11. Wyszukiwanie usterek

Usterka Możliwa przyczyna Sposób usuwania
Silnik nie uruchamia się	a)Poluzowanezłącza wewnętrzneb) Uszkodzona blokada włącznikac) Zanieczyszczona obudowa wertykulatorad) Wtyczka bezpieczeństwa nie włóżone) Akumulator włóżony nieprawidłowo	a) Zwrócić się do serwisu obsługi klientab) Zwrócić się do serwisu obsługi klientac) Ewentualnie zmienić wysokość wertykulatora; oczyścić obudowę, aby uwolnić wałek z nożamid) Włożyć wtyczkę bezpieczeństwa (str. 6)e) Wyjąć akumulator, włożyć na nowo (str. 5)
Zmniejszonamoc silnika	a) Za twarde podłożeb) Zanieczyszczona obudowa wertykulatorac) Wysoki stopień zużycia noża	a) Skorygować głębokość wertykulacjib) Oczyścić obudowęc) Wymienić nóż
Nierównawertyku-lacja	a)Zużyty nóżb) Nieprawidłowa głębokość wer-tykulacji	a) Wymienić nóżb) Skorygować głębokość wertykulacji
Silnik pracuje, wałek z nożami nie obraca się	a) Pasek zębaty zerwany	a) Zwrócić się do serwisu obsługi klienta

Uwaga! Silnik jest zabezpieczony bezpiecznikiem termicznym, który wyłącza silnik w przypadku przeciążenia i po krótkiej fazie chłodzenia ponownie go uruchamia!

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:

Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współdziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpadach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych.

Należy pamiętać o tym, aby przed oddaniem urządzenia do utylizacji wyjąć z niego akumulatory i elementy oświetleniowe (np. żarówkę).

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszczalne jest tylko za wyraźną zgodą firmy Einhell Germany AG.

Zmiany techniczne zastrzeżone

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfikacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfikacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zamiennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Kategoria Przykład
Części zużywające się*	Pasek klinowy, wałek, akumulator
Materiał eksploatacyjny/części eksploatacyjne*
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

• Czy urządzenie na początku działało czy też było uszkodzone od samego początku?
- Czy przed wystąpieniem usterki zwrócić i Państwo uwagę na coś szczególnego (oznaki przed usterką)?
- Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu.

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!

Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funkcjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fizycznych, które nie używają tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producenta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

4. szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowego lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia.

5. szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsługde urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia).

6. uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

7. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

8. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie za zwrotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instrukcji obsługi.

TR

Tehlike!
