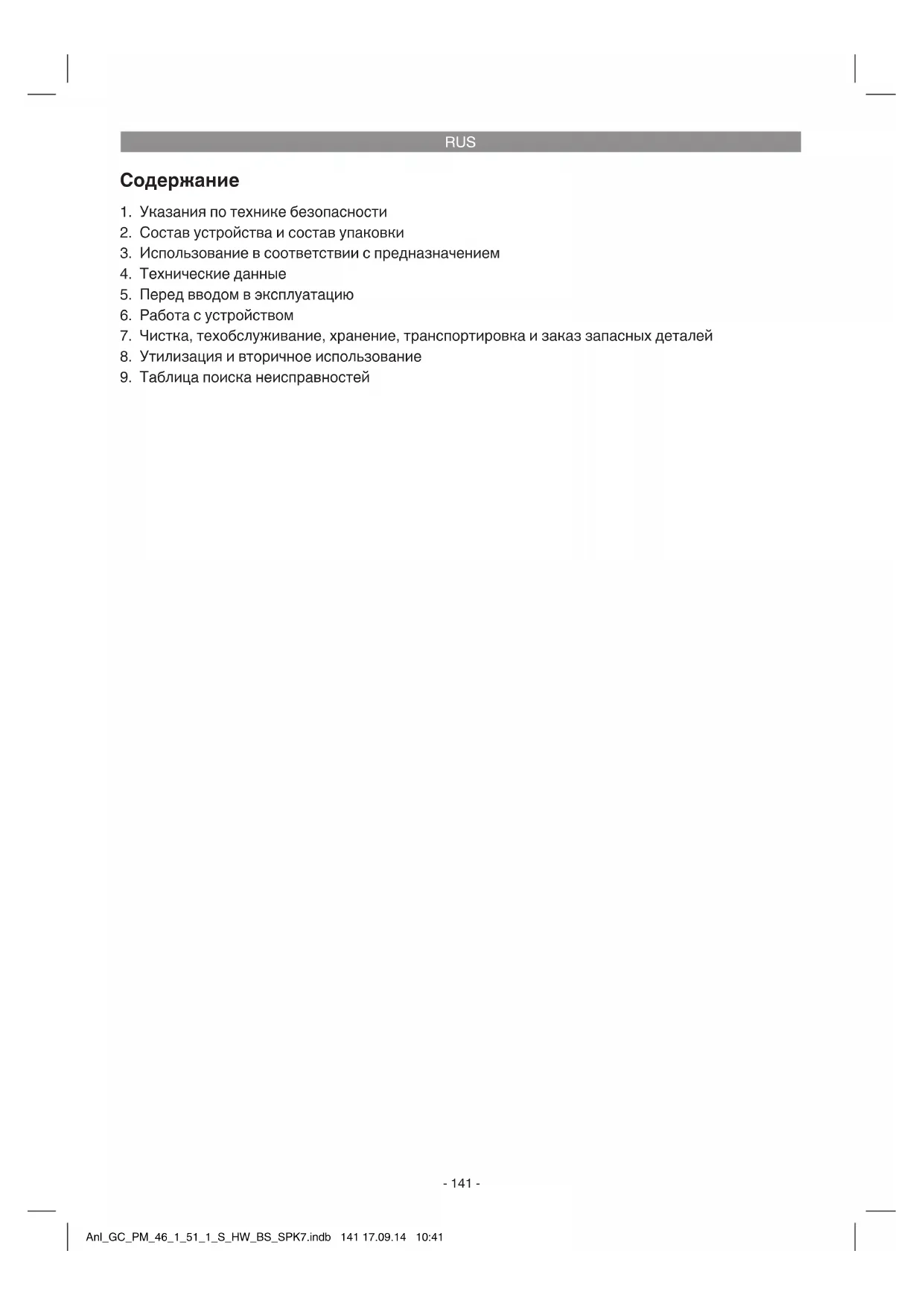

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GCPM 461 S HW B&S EINHELL

1. Указания по технике безопасности

2. Состав устройства и состав упаковки

3. Использование в соответствии с предназначением

4. Технические данные

5. Перед вводом в эксплуатацию

6. Работа с устройством

7. Чистка, техобслуживание, хранение, транспортировка и заказ запасных деталей

8. Утилизация и вторичное использование

9. Таблица поиска неисправностей

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в

указательным табличкам (смотрите рисунок 10)

1. Прочитать руководство по эксплуатации

2. Предупреждение! Опасность в связи с

выбросом деталей. Соблюдать безопасное расстояние.

3. Опасность! Острые ножи! Перед любыми

работами по техническому обслуживанию, ремонту, очистке и настройке выключить двигатель и снять свечной наконечник.

4. Перед вводом в эксплуатацию залить

5. Осторожно! Используйте средства

защиты органов слуха и защитные очки.

6) Гарантированный уровень мощности

7) Осторожно! Горячие детали. Соблюдайте

безопасное расстояние.

8) Заправку производить только при

выключенном двигателе.

9) Осторожно: возможны порезы. Внимание:

11) Рычаг пуска/остановки двигателя

(I=включить двигатель; 0=выключить

12) Пусковой рычаг (рычаг сцепления)

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1-9)

1a. Рычаг пуска/остановки двигателя (моторный тормоз) 1b. Пусковой рычаг (рычаг сцепления)

2. Топливный насос (Primer) (только в GC-PM

3. Верхняя и нижняя транспортировочная

4a. Сборный мешок 4b. Мульчирующий адаптер (только в GC-PM 51/1 S HW B&S) 4c. Указатель заполнения 5a. Крышка выброса 5b. Крышка клиноременной передачи

6. Крышка наливной горловины бака

7. Резьбовая пробка маслоналивного

8. Регулировка высоты среза

10. Зажим для кабеля (2 шт.)

11. Звездообразная гайка (4 шт.)

12a. Винт короткий (2 шт.) 12b. Винт длинный (2 шт.)

13. Ключ свечи зажигания

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 142 17.09.14 10:41RUS

информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Бензиновая газонокосилка

Мульчирующий адаптер

Верхняя и нижняя транспортировочная

Зажим для кабеля (2 шт.)

Звездообразная гайка (4 шт.)

Винт длинный (2 шт.)

Винт короткий (2 шт.)

Сервисная книжка бензиновой газонокосилки

Оригинальное руководство по эксплуатации

Указания по технике безопасности

3. Использование в соответствии

с предназначением Разрешается использовать устройство только по его предназначению. Любое другое выходящее за эти рамки применение считается использованием не по назначению. За возникший в результате этого материальный ущерб или травмы любого рода несет ответственность пользователь/ оператор, а не производитель. Бензиновая газонокосилка предназначена для частного применения в садах при доме и любительских садах. Газонокосилками для частных садов при доме и любительских садов считаются такие газонокосилки, годовое использование которых, как правило, не превышает 50 часов и которые применяются, главным образом, для ухода за лужайками или газонами, но не в общественных садах, парках, спортивных площадках, а также не в сельском и лесном

Учтите, что конструкция наших устройств не предназначена для использования в промышленных целях, в ремесленном или кустарном производстве. Мы не несем никакой ответственности по гарантийным обязательствам в случае применения устройства на ремесленных, кустарных или промышленных предприятиях, а также для подобных целей. Условием для надлежащего использования газонокосилки является соблюдение руководства по эксплуатации, прилагаемого изготовителем. Инструкция по эксплуатации также содержит условия эксплуатации, технического обслуживания и технического

Предупреждение! В связи с угрозой причинения вреда жизни и здоровью пользователя нельзя использовать газонокосилку для производства следующих работ: для стрижки кустов, живой изгороди и клумб, для резки и измельчения вьющихся растений или травы на кровельных зеленых насаждениях или в балконных ящиках, для очистки или отсоса травы с пешеходных дорожек, а также в качестве измельчителя для измельчения обрезков деревьев и живой изгороди. Кроме того, нельзя использовать газонокосилку в качестве мотокультиватора для выравнивания возвышенностей (например, разрытой кротом земли). Исходя из соображений безопасности, нельзя использовать газонокосилку в качестве приводного агрегата для других рабочих инструментов и комплектов инструментов любого рода. Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 143 17.09.14 10:41RUS

4. Технические данные

Точные технические данные двигателя приведены в прилагаемом руководстве по эксплуатации фирмы Briggs & Stratton. GC-PM 46/1 S HW B&S Тип двигателя: .....................одноцилиндровый .............четырехтактный двигатель 140 куб. см

): ..........1,95 кВт/2,65 л.с. Рабочее число оборотов n

Топливо: .................. неэтилированный бензин Регулировка высоты среза: ..........................центральная (25-85 мм) Ширина среза: ........................................ 460 мм Вес: .......................................................... 32,2 кг

Шумы и вибрация Уровень давления шума L

.............. 96 дБ(A) Уровень мощности шума LWA (измеренный) ................. 92,6 дБ(A) Погрешность K ........................................3,4 дБ Используйте защиту органов слуха. Воздействие шума может вызвать потерю

Эмиссионный показатель вибрации

Неопределенность K = 2,9 м/сек

GC-PM 51/1 S HW B&S Тип двигателя: .....................одноцилиндровый .............четырехтактный двигатель 150 куб. см

): ..........2,22 кВт/3,02 л.с. Рабочее число оборотов n

Топливо: .................. неэтилированный бензин Регулировка высоты среза: ..........................центральная (25-85 мм) Ширина среза: ........................................ 510 мм Вес: ............................................................. 40 кг

Шумы и вибрация Уровень давления шума L

.............. 98 дБ(A) Уровень мощности шума LWA (измеренный) ................. 92,9 дБ(A) Погрешность K ........................................5,1 дБ Используйте защиту органов слуха. Воздействие шума может вызвать потерю

Эмиссионный показатель вибрации

Неопределенность K = 2,4 м/сек

В связи с сильным шумом и вибрацией длительная работа не рекомендуется. Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Повреждение слуха, в том случае если не

используется соответствующее средство защиты слуха.

2. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе. Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 144 17.09.14 10:41RUS

5. Перед вводом в эксплуатацию

5.1 Сборка компонентов

При поставке некоторые детали демонтированы. Сборка легко выполняется при соблюдении следующих указаний. Внимание! При сборке и для работ по техническому обслуживанию вам понадобятся следующие дополнительные инструменты, которые не входят в объем поставки:

плоский маслосборный поддон (для смены масла);

мерный стакан, 1 литр (стойкий к маслу/

канистра для бензина;

воронка (подходящая к наливной горловине бензинового бака);

хозяйственные салфетки (для вытирания остатков масла/бензина; утилизация на заправочной станции);

насос для откачивания бензина (пластиковое исполнение, продается в строительных магазинах);

ручная масленка с ручным насосом (продается в строительных магазинах);

1. Монтировать верхнюю и нижнюю

транспортировочную рукоятку (поз. 3), как показано на рис. 3a-3c. В соответствии с нужной высотой захвата выбрать одно из отверстий для крепления. Важно! Настроить одинаковую высоту с обеих

2. Навесить рукоятку троса пуска (поз. 9) на

специально предусмотренный крючок, как показано на рис. 3d.

3. Зафиксировать тросовые тяги на

транспортировочной рукоятке при помощи прилагаемых зажимов для кабеля (поз. 10), как показано на рис. 3e.

4. Приподнять одной рукой крышку выброса

(поз. 5a) и навесить травосборный мешок (поз. 4a), как показано на рис. 4a.

5.2 Регулировка высоты резки

Предупреждение! Регулировка высоты среза может производиться только при выключенном двигателе.

Регулировка высоты среза осуществляется централизованно при помощи рычага регулировки высоты среза (рис. 7/поз. 8). Можно настроить разную высоту среза.

Нажмите на рычаг регулировки высоты среза и переведите его в нужное положение. Дайте рычагу регулировки высоты среза зафиксироваться.

6. Работа с устройством

Двигатель поставляется без эксплуатационных материалов. Поэтому перед вводом в эксплуатацию обязательно залить масло и бензин. Информация по техническому обслуживанию и периодичности технического обслуживания приведена в прилагаемом руководстве по эксплуатации фирмы Briggs & Stratton. Предупреждение: Всегда используйте только безопасную канистру для бензина. Не курите при заправке бензина. Перед заправкой бензина отключите двигатель и дайте двигателю остыть несколько минут. Убедитесь, что провод зажигания подключен к свече зажигания. Проверка безопасности рычага пуска/ остановки двигателя Для предупреждения случайного пуска, а также для быстрого останова двигателя и ножа в случае опасности газонокосилка оснащена рычагом пуска/остановки двигателя (рис. 5a/поз. 1a). На него необходимо нажать (рис. 5b) перед пуском газонокосилки. При отпускании рычага пуска/остановки двигателя он должен вернуться в исходное положение (рис. 5a). Перед тем как начать косить газон, необходимо выполнить этот процесс Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 145 17.09.14 10:41RUS

несколько раз, чтобы убедиться в том, что рычаг и тросовые тяги функционируют надлежащим образом. Повторите этот тест еще раз при запущенном двигателе. После отпускания рычага пуска/ остановки двигатель должен остановиться в течение нескольких секунд. Если этого не произойдет, обратитесь в отдел обслуживания клиентов. Опасности: При пуске двигателя вращается режущий нож.

Точное описание процесса запуска двигателя приведены в прилагаемом руководстве по эксплуатации фирмы Briggs & Stratton. Привод движения Пусковой рычаг/рычаг сцепления (рис. 5a/поз. 1b): При приведении в действие этого рычага (рис. 5c) замыкается сцепление для привода движения, и газонокосилка начинает движение при работающем двигателе. Своевременно отпустите пусковой рычаг для остановки движущейся газонокосилки. Перед первой косьбой потренируйтесь в запуске и остановке, пока Вы не освоитесь с ходовыми качествами.

6.2 Указания по правильной косьбе

Никогда не открывайте крышку выброса при опорожнении приспособления для сбора травы и все еще работающем двигателе. Вращающийся нож может нанести вам травмы. Всегда аккуратно закрепляйте крышку выброса и травосборный мешок. При снятии предварительно выключить

Перед началом любых работ по настройке, техобслуживанию и ремонту выключите двигатель и дождитесь полного останова ножа. Выньте штекер свечи зажигания из

Двигатель рассчитан на скорость для резания травы и выброса травы в сборный мешок и на длительный срок службы. Использовать только острые, исправные ножи, чтобы стебли травы не растрепались, и газон не пожелтел. Чтобы добиться аккуратной картины стрижки, необходимо вести газонокосилку как можно более прямыми дорожками. При этом дорожки всегда должны налегать друг на друга на несколько сантиметров, чтобы не оставались полосы. Содержать в чистоте нижнюю сторону корпуса косилки и обязательно удалять отложения травы. Отложения затрудняют процесс запуска, снижают качество среза и нарушают выброс травы. На склонах следует прокладывать скашиваемую дорожку поперек склона. Соскальзывания газонокосилки можно избежать, установив ее под углом вверх. Выберите высоту среза в зависимости от фактической длины травяного покрова. Выполните несколько проходов, так чтобы снимать не более 4 см травяного покрова за

Перед любыми проверками ножа выключите двигатель. Не забудьте, что после выключения двигателя нож продолжает вращаться еще несколько секунд. Никогда не пытайтесь остановить нож. Регулярно проверяйте, чтобы нож был надлежащим образом закреплен, находился в исправном состоянии и был хорошо заточен. Если это не так, заточите или замените его. Если находящийся в движении нож ударяется о какой-либо предмет, остановите газонокосилку и подождите полной остановки ножа. Затем проверьте состояние ножа и держателя ножа. Если нож поврежден, его необходимо заменить. Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 146 17.09.14 10:41RUS

Мульчирование (рис. 4b; только для GC-PM 51/1 S HW B&S) При мульчировании срезанная трава измельчается в закрытом корпусе косилки и снова распределяется на газоне. Нет необходимости в сборе травы и утилизации. Мульчирование возможно только при относительно коротком газоне. Оптимальных результатов можно добиться только при помощи мульчирующего ножа (можно приобрести в качестве принадлежности). Чтобы использовать функцию мульчирования, снимите сборный мешок, вставьте в отверстие выброса мульчирующий адаптер (поз. 4b) и закройте крышку выброса.

6.3 Отключение двигателя

Чтобы выключить двигатель, отпустите рычаг пуска/остановки двигателя (рис. 5a/поз. 1a). Снимите свечной наконечник со свечи зажигания, чтобы предотвратить пуск двигателя. Перед повторным пуском проверьте тросовую тягу моторного тормоза. Проверьте, чтобы тросовая тяга была правильно смонтирована. Надломленный или поврежденный трос выключения необходимо

6.4 Опорожнение травосборного мешка

Когда травосборный мешок наполнен, количество пропускаемого воздуха уменьшается, и указатель заполнения (4c) плотно прилегает к мешку (рис. 9). Опорожните мешок и очистите канал

Опасность! Перед снятием сборного мешка выключить двигатель и подождать остановки режущего инструмента. Для снятия сборного мешка одной рукой приподнять крышку выброса, а другой рукой извлечь сборный мешок за ручку для переноски (рис. 4a). В соответствии с предписанием по технике безопасности при снятии сборного мешка крышка выброса захлопывается и закрывает заднее отверстие выброса. Если при этом в отверстии застревают остатки травы, то для облегчения пуска двигателя целесообразно оттянуть газонокосилку примерно на 1 м назад. Остатки срезанной травы в корпусе косилки и на рабочем инструменте следует удалять не рукой или ногами, а подходящими вспомогательными средствами (например, щеткой или веником). Для обеспечения хорошего сбора необходимо очистить сборный мешок и особенно воздушную решетку изнутри после использования. Навешивать сборный мешок только при отключенном двигателе и остановленном режущем инструменте. Одной рукой приподнять крышку выброса, а другой рукой навесить сверху сборный мешок, удерживая его за ручку для переноски.

7. Чистка, техобслуживание,

хранение, транспортировка и заказ запасных деталей

Никогда не работайте на токоведущих деталях системы зажигания при работающем двигателе и не прикасайтесь к ним. Перед любыми работами по техническому обслуживанию и уходу снимите свечной наконечник (рис. 1/поз. 6) со свечи зажигания. Никогда не проводите никакие работы на работающем устройстве. Работы, которые не описаны в настоящем руководстве по эксплуатации, должны выполняться только в авторизированной специализированной мастерской.

После каждого применения необходимо тщательно очистить косилку. Особенно нижнюю сторону и крепление ножа. Для этого наклоните газонокосилку назад, нажав транспортировочную рукоятку вниз. Указание: Перед тем как наклонить газонокосилку, полностью опорожните топливный бак при помощи насоса для откачивания бензина. Нельзя наклонять газонокосилку более чем на 90 градусов. Легче всего удалять грязь и траву сразу же после косьбы. Присохшие остатки травы и грязь могут привести к нарушению режима косьбы. Проверьте, чтобы в канале выброса травы не было остатков травы и Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 147 17.09.14 10:41RUS

при необходимости удалите их. Никогда не чистите косилку струей воды или аппаратом высокого давления. Следите за тем, чтобы вода не могла попасть внутрь устройства. Нельзя использовать агрессивные чистящие средства, такие как средства для холодной чистки или промывочный бензин.

7.2 Техническое обслуживание

Указание: Направляйте загрязненные средства технического ухода и эксплуатационные материалы в предназначенный для этого пункт приема.

7.2.1 Бензиновый двигатель

Информация по техническому обслуживанию и периодичности технического обслуживания приведена в прилагаемом руководстве по эксплуатации фирмы Briggs & Stratton.

Исходя из соображений безопасности, заточку, балансировку и монтаж ножа только должны выполнять только специалисты авторизированной специализированной мастерской. Чтобы добиться оптимального результата работы, рекомендуется один раз в год поручать проверку ножа специалистам. Замена ножа (рис. 8) При замене режущего инструмента можно использовать только оригинальные запасные части. Маркировка ножа должна совпадать с номером, указанным в списке запасных

Ни в коем случае не устанавливать другой

Поврежденные ножи Если, несмотря на все меры предосторожности, нож соприкоснулся с препятствием, немедленно выключить двигатель и снять свечной наконечник. Наклонить газонокосилку назад и проверить нож на наличие повреждений. Поврежденные или искривленные ножи необходимо заменить. Никогда не выправляйте искривленный нож. Никогда не работайте с искривленным или сильно изношенным ножом, это вызывает вибрации и может привести к дальнейшим повреждениям

Предупреждение! При работе с поврежденным ножом существует опасность травмирования.

7.2.3 Колесные оси и ступицы

Колесные оси и ступицы необходимо смазывать один раз в сезон. Для этого снимите колпаки колес при помощи отвертки и отвинтите крепежные винты колес.

7.2.4 Регулировка и уход за тросовыми

Регулярно смазывайте тросовые тяги маслом и проверяйте легкость их хода.

7.2.5 Проверка клинового ремня

Снять нож, как описано в пункте 7.2.2. Для проверки клинового ремня снять крышку клинового ремня (рис. 12 /поз. 5b).

После ремонта или технического обслуживания убедитесь, что все детали, важные с точки зрения техники безопасности, смонтированы и находятся в исправном

Детали, представляющие собой потенциальную опасность травмирования, хранить в недоступном для других людей и детей месте. Внимание! В соответствии с Законом об ответственности за качество выпускаемой продукции мы не несем ответственности за ущерб, причиненный ненадлежащим ремонтом, или в случае использования в качестве запасных частей не оригинальных или не разрешенных нами деталей. Также мы не несем ответственности за ущерб от ненадлежащего ремонта. Поручите проведение ремонта отделу обслуживания или авторизованному специалисту. Это касается и принадлежностей.

Что касается времени работы, соблюдайте действующие законодательные нормы, которые могут различаться на местах.

7.3 Подготовка к хранению газонокосилки

Предупреждение! Не храните бензин в закрытых помещениях, вблизи огня, соблюдайте безопасное расстояние при курении. Газовые пары могут привести к взрывам или воспламенению.

1. Опорожните бензиновый бак при помощи

насоса для откачивания бензина. Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 148 17.09.14 10:41RUS

2. Запустите двигатель и дайте двигателю

поработать, пока не будет использован оставшийся бензин. Информация по техническому обслуживанию и периодичности технического обслуживания приведена в прилагаемом руководстве по эксплуатации фирмы Briggs & Stratton.

3. Очистите ребра охлаждения цилиндра и

4. Очистите все устройство, чтобы защитить

5. Храните устройство в хорошо

проветриваемом месте.

7.4 Подготовка газонокосилки к

транспортировке Предупреждение! Не храните бензин в закрытых помещениях, вблизи огня, соблюдайте безопасное расстояние при курении. Газовые пары могут привести к взрывам или воспламенению.

1. Опорожните бензиновый бак при помощи

насоса для откачивания бензина.

2. Дайте двигателю поработать, пока не

будет использован оставшийся бензин.

3. Слейте моторное масло из теплого

Информация по техническому обслуживанию и периодичности технического обслуживания приведена в прилагаемом руководстве по эксплуатации фирмы Briggs & Stratton.

4. Снимите свечной наконечник со свечи

5. Очистите ребра охлаждения цилиндра и

6. Снимите трос пуска с крючка (рис. 3c).

Ослабьте соединение, изображенное на рис. 3b, слева и справа на транспортировочной рукоятке и откиньте верхнюю транспортировочную рукоятку вниз. При этом следите, чтобы при откидывании не надломились тросовые

7. Намотайте несколько слоев

гофрированного картона между верхней и нижней транспортировочной рукояткой и двигателем, чтобы избежать повреждений при трении.

8. Обеспечьте необходимое крепление

груза, чтобы предупредить повреждения и травмы, вызванные его соскальзыванием во время транспортировки.

7.5 Расходный материал,

изнашивающийся материал и запасные части Запасные части, расходные и изнашивающиеся материалы (например, моторное масло, клиновые ремни, свечи зажигания, сменный элемент воздушного фильтра, бензиновый фильтр, аккумуляторы или ножи) не подпадают под действие гарантии на устройство.

7.6 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

8. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления. Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 149 17.09.14 10:41RUS

9. Таблица поиска неисправностей

Предупреждающее указание: Перед проведением проверки или юстировки следует сначала отключить двигатель и снять свечной наконечник. Предупреждающее указание: Если после юстировки или ремонта двигатель поработал несколько минут, не забывайте, что выхлопная труба и другие детали стали горячими. То есть, не прикасайтесь к ним, чтобы избежать ожогов. Внимание. При возникновении проблем, причиной которых является неисправность двигателя, прочтите руководство по эксплуатации фирмы Briggs & Stratton. Неисправность Возможные причины Устранение Неспокойный ход, сильная вибрация

- Незакрепленные винты - Расшатанное крепление ножа - Дисбаланс ножа - Проверить винты - Проверить крепление ножа - Заменить нож Не работает

- Не нажат рычаг пуска/остановки

- Неправильное положение дроссельного рычага (если

- Неисправна свеча зажигания - Пустой топливный бак - Не приведен в действие бензиновый насос (Primer) (если

- Нажать рычаг пуска/остановки

- Проверить настройку (если

- Заменить свечу зажигания - Залить топливо - Привести в действие бензиновый насос (Primer) (если

- Загрязнен воздушный фильтр - Загрязнена свеча зажигания - Загрязнен воздушный фильтр - Загрязнена свеча зажигания Газон желтеет, неровный срез - Затупился нож - Слишком низкая высота среза - Слишком низкое число оборотов

- Наточить нож - Настроить подходящую высоту - Установить дроссельный рычаг в положение макс. (если имеется) Загрязнен выброс

- Слишком низкое число оборотов

- Слишком низкая высота среза - Изношен нож - Засорен сборный мешок - Установить дроссельный рычаг в положение макс. (если имеется) - Правильно настроить - Заменить нож - Опорожнить сборный мешок Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 150 17.09.14 10:41RUS

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то, что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Воздушный фильтр, тросы Боудена, травосборник, шины, муфта сцепления Расходный материал/расходные части* Воздушный фильтр, тросы Боудена, травосборник, шины, муфта сцепления Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 151 17.09.14 10:41RUS

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по телефону, номер которого приведен ниже. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных

услуг. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты устройства, которые объективно

связаны с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийного требования зарегистрируйте дефектное устройство на

сайте: www.isc-gmbh.info. Если наша гарантия распространяется на дефект устройства, Вы незамедлительно получите отремонтированное или новое устройство. Само собой разумеется, мы можем также устранить при оплате затрат неисправности устройства, которые не входят в объем гарантийных услуг или при истечении срока гарантии. Для этого Вам необходимо выслать устройство на адрес нашей службы сервиса. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_GC_PM_46_1_51_1_S_HW_BS_SPK7.indb 152 17.09.14 10:41GR
