HASZNÁLATI ÚTMUTATÓ BL 500e Kit STIGA

Akkumulátoros hordozható kerti lombfúvó

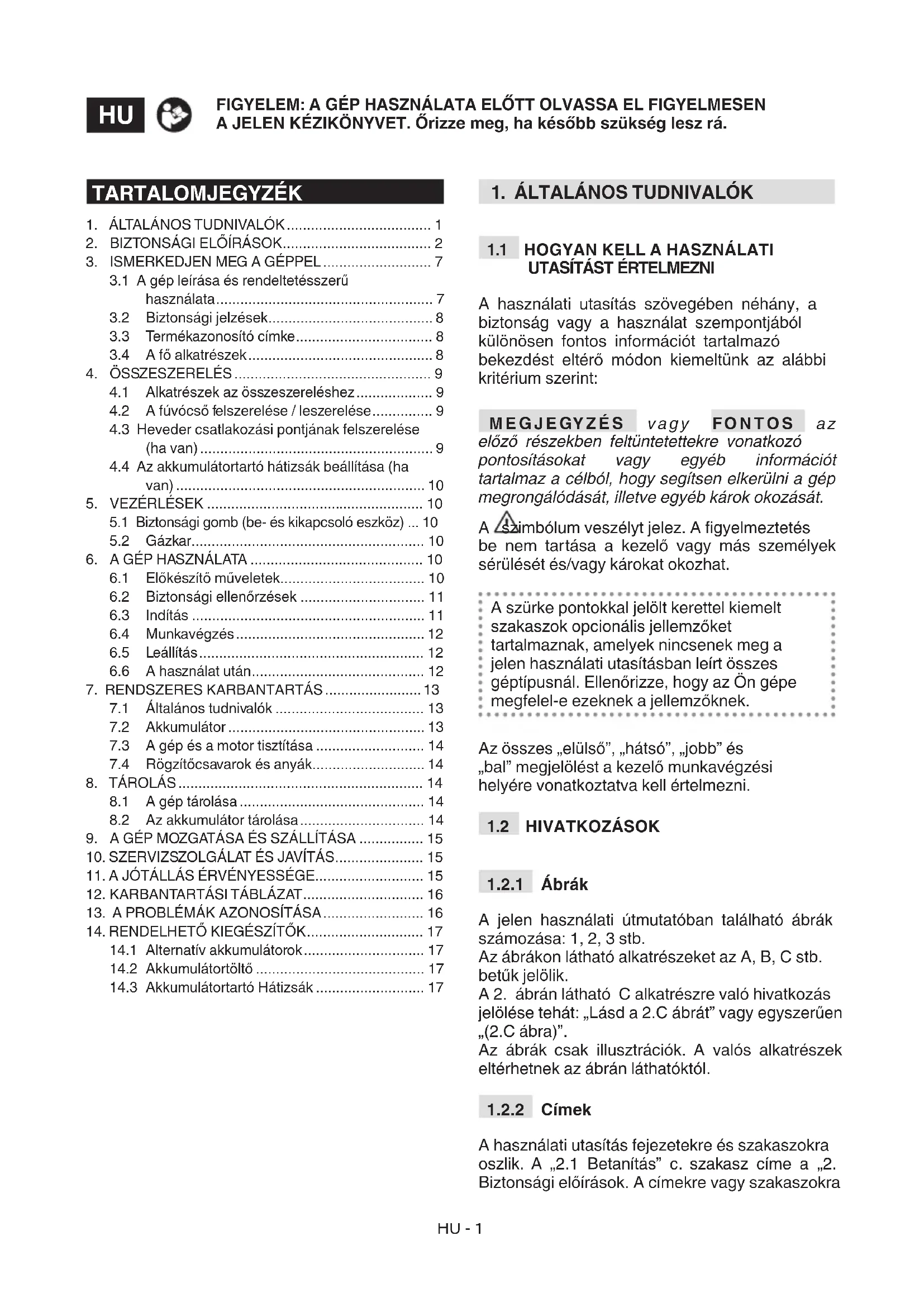

FIGYELEM: a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet!

MAGYAR - Eredeti használati utasítás fordítása ...........................................................................

[2] MAKS. napon napajanja [3] NAZIVNI napon napajanja [4] Brzina bez tereta [5] Maksimalna brzina zraka [6] Protok zraka [7] Težina bez baterijskog sklopa [8] Razina izmjerenog zvučnog tlaka (temeljem norme EN 50636-2-100) [9] Kolebanje mjerenja [10] Razina izmjerene zvučne snage (temeljem norme EN 50636-2-100) [11] Zajamčena razina zvučne snage (temeljem direktive 2000/14/EZ) [12] Razina vibracija (temeljem norme EN 50636-2-100) [13] Dodatna oprema na zahtjev [14] Baterijski sklop, mod. [15] Punjač baterija [16] Torbica za nošenje baterija [17] Simulator baterije (*) Ne dozvoljava se uporaba ove baterije bez torbica za nošenje baterija. Zabranjeno je stavljati bateriju u sjedište na stroju. a) NAPOMENA: ukupna deklarirana vrijed- nost vibracija izmjerena je standardnom metodom ispitivanja i može se koristiti za usporedbu dvaju alata. Ukupna vrijednost vibracija može se koristiti i za preliminarnu procjenu izloženosti. b) UPOZORENJE: emisija vibracija pri samoj uporabi alata može se razlikovati od ukupne deklarirane vrijednosti ovisno o načinima uporabe. Stoga je tijekom rada nužno poduzeti sljedeće mjere sigurnosti namijenjene zaštiti rukovatelja: nosite rukavice tijekom rada, ograničite vrijeme uporabe stroja i skratite vrijeme držanja upravljačke ručice gasa.[1] HU - MŰSZAKI ADATOK [2] MAX tápfeszültség [3] NÉVLEGES tápfeszültség [4] Sebesség terhelés nélkül [5] Legnagyobb légsebesség [6] Légáramlás [7] Súly akkumulátoregység nélkül [8] Mért hangnyomásszint (az EN 50636- 2-100 szerint) [9] Mérési bizonytalanság [10] Mért hangteljesítményszint (az EN 50636-2-100 szerint) [11] Garantált hangteljesítményszint (2000/14/EK alapján) [12] Rezgésszint (az EN 50636-2-100 szerint) [13] Igényelt tartozékok [14] Akkumulátoregység, mod. [15] Akkumulátortöltő [16] Akkumulátortartó hátizsák [17] Akkumulátorszimulátor (*) Ennek az akkumulátornak a használata csak az akkumulátortartó hátizsák megengedett. Tilos behelyezni az akkumulátort a gépbe. a) MEGJEGYZÉS: a rezgések teljes be- jelentett értékét szabványosított vizsgálati módszerrel mértük, és felhasználható két szerszám összehasonlítására. A rezgések teljes értéke a kitettség előzetes értékelé- sénél is felhasználható. b) FIGYELEM: a rezgéskibocsátás a szerszám tényleges használata során eltérhet a bejelentett teljes értéktől, a szerszám használatának módjaitól függően. Ezért a munka során a következő biztonsági intézkedéseket kell foganatosítani a gépkezelő védelme érdekében: használat közben viseljen kesztyűt, korlátozza a gép használatának idejét és rövidítse le a gázkar lenyomásának idejét.

A használati utasítás szövegében néhány, a biztonság vagy a használat szempontjából különösen fontos információt tartalmazó bekezdést eltérő módon kiemeltünk az alábbi kritérium szerint: MEGJEGYZÉS vagy FONTOS az előző részekben feltüntetettekre vonatkozó pontosításokat vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetve egyéb károk okozását. A szimbólum veszélyt jelez. A gyelmeztetés be nem tartása a kezelő vagy más személyek sérülését és/vagy károkat okozhat. A szürke pontokkal jelölt kerettel kiemelt szakaszok opcionális jellemzőket tartalmaznak, amelyek nincsenek meg a jelen használati utasításban leírt összes géptípusnál. Ellenőrizze, hogy az Ön gépe megfelel-e ezeknek a jellemzőknek. Az összes „elülső”, „hátsó”, „jobb” és „bal” megjelölést a kezelő munkavégzési helyére vonatkoztatva kell értelmezni.

A jelen használati útmutatóban található ábrák számozása: 1, 2, 3 stb. Az ábrákon látható alkatrészeket az A, B, C stb. betűk jelölik. A 2. ábrán látható C alkatrészre való hivatkozás jelölése tehát: „Lásd a 2.C ábrát” vagy egyszerűen „(2.C ábra)”. Az ábrák csak illusztrációk. A valós alkatrészek eltérhetnek az ábrán láthatóktól.

A használati utasítás fejezetekre és szakaszokra oszlik. A „2.1 Betanítás” c. szakasz címe a „2. Biztonsági előírások. A címekre vagy szakaszokra TARTALOMJEGYZÉK

3.1 A gép leírása és rendeltetésszerű

3.3 Termékazonosító címke .................................. 8

4.1 Alkatrészek az összeszereléshez ................... 9

4.2 A fúvócső felszerelése / leszerelése ............... 9

4.3 Heveder csatlakozási pontjának felszerelése

(ha van) .......................................................... 9

4.4 Az akkumulátortartó hátizsák beállítása (ha

5.1 Biztonsági gomb (be- és kikapcsoló eszköz) ... 10

6.1 Előkészítő műveletek.................................... 10

6.2 Biztonsági ellenőrzések ............................... 11

7.1 Általános tudnivalók ..................................... 13

7.2 Akkumulátor ................................................. 13

7.3 A gép és a motor tisztítása ........................... 14

7.4 Rögzítőcsavarok és anyák ............................ 14

8.2 Az akkumulátor tárolása ............................... 14

14.2 Akkumulátortöltő .......................................... 17

14.3 Akkumulátortartó Hátizsák ........................... 17HU - 2

való hivatkozásokat a szak.., illetve fej. rövidítések jelölik. Például: „2. fej.” vagy „ 2.1. szak.”

Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a gép gyors leállítását. A gyelmeztetések és az utasítások be nem tartása tűzesethez és/vagy súlyos sérülésekhez vezethet.

1. Tilos gyermekekre bízni

a gép használatát, továbbá csökkent testi, szellemi, illetve érzékelő képességgel rendelkező, vagy ismeretek és tapasztalatok híjával levő személyek, illetve olyan személyre, aki nem ismeri a gép kezelésére vonatkozó útmutatásokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

2. Soha ne használja a

gépet, ha a kezelő fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reexeit és gyelmét károsan befolyásolják.

3. Ne feledje, hogy a gép

kezelője vagy használója felelős a más személyeket ért balesetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért. A felhasználó felelőssége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérése, valamint a saját és mások biztonsága garantálásához szükséges óvintézkedések alkalmazása, különösen lejtő vagy emelkedő, egyenetlen, csúszós vagy bizonytalan területek.

4. Ha harmadik személynek

átadja vagy kölcsönadja a gépet, győződjön meg arról, hogy ő elolvasta a jelen használati utasításban foglalt tudnivalókat.

MŰVELETEK Egyéni védőfelszerelések

1. Viseljen megfelelő

ruházatot, erős, csúszásgátló cipőt és hosszú nadrágot. Ne működtesse a gépet mezítláb vagy nyitott szandálban. Hordjon fülvédőt, rezgésgátló kesztyűt, védőszemüveget, porvédő maszkot.

2. A hallásvédő eszközök

viselete csökkentheti a gyelmeztető jelek (kiáltások vagy riasztások) érzékelését. Különösen gyeljen arra, hogy mi történik a munkaterület környékén.

3. Ne használjon sálat,

köpenyt, nyakláncot, karkötőt, olyan ruházatot, amelyen lobogó részek, szalagok vannak, illetve bármilyen lelógó vagy széles kellék, melyek beakadhatnak a gépbe, vagy más, a munkavégzés helyén lévő tárgyakba, illetve anyagokba.

4. Tartsa távol a haját a

levegőbeszívó rácstól, mivel beakadhat a ventilátorba és súlyos balesetet okozhat. Ha hosszú a haja, kösse megfelelően össze.HU - 3 Munkaterület / Gép

1. Vizsgálja át gondosan

a munkavégzés egész területét és gereblyével vagy seprűvel távolítsa el kézileg a hulladékokat és minden olyan tárgyat, amelyet a gép kidobhat.

2. Ha a talaj poros,

ajánlott kissé megnedvesíteni a felszínét.

3. A tűzveszély elkerülése

érdekében ne hagyja a gépet felhevült motorral levelek között vagy a száraz fűben.

1. Ne használja a gépet

robbanásveszélyes helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos szerszámok szikrákat képeznek, melyek lángra lobbanthatják a port vagy a gőzöket.

2. Kizárólag nappal vagy

jó világítás és megfelelő látási viszonyok mellett dolgozzon.

munkavégzés területétől más személyeket, gyermekeket, állatokat. A gyermekekre egy másik felnőttnek kell felügyelnie. Gyermekek ne játsszanak a készülékkel.

4. Ellenőrizze, hogy más

személyek legalább 15 méteres távolságra tartózkodjanak a gép hatósugarától.

5. kerülje a vizes fűben,

esőben, viharveszélyben történő munkavégzést, főleg villámcsapás veszélye esetén.

6. Amennyire csak lehet,

kerülje a vizes vagy csúszós talajon, illetve a túl egyenetlen vagy meredek földön történő munkavégzést, mely nem garantálja a kezelő stabil helyzetét munka közben.

7. Ne tegye ki a gépet

esőnek vagy nedvességnek. A szerszámba beszivárgó víz növeli az elektromos áramütés veszélyét.

8. Különösen ügyeljen, ha

a talaj egyenetlen (buckás, gödrös), valamint lejtőn és emelkedőn, gyeljen a rejtett veszélyekre és az esetleges akadályokra, amelyek korlátozhatják a látási viszonyokat.

9. Különösen ügyeljen,

amikor árokpart, szakadék vagy vízpart közelében dolgozik.

10. Amikor a gépet út

közelében használja, gyeljen a forgalomra.

szél irányát, ne dolgozzon széllel szemben.

12. Ne használja a gépet

nyitott ablakok közelében.

13. Ne használja a gépet

burkolt padlózaton, kavicsos talajon, mivel az eltávolított anyag sérüléseket okozhat.

14. Ügyeljen arra, hogy

az eltávolított anyag ne rakódjon le a kidobó területén, mivel akadályozhatja a helyes eltávolítást és az anyag visszaforoghat a szívónyílásokon keresztül. A helyes viselkedésre vonatkozó gyelmeztetések

1. Munka közben a lombfúvó

üzemmódban használt gépet mindig erősen kell tartani a jobb kézzel a felső markolatnál.

2. Kerülje a test földelt

felületekkel történő érintkezését, mint példáulHU - 4 csövek, radiátorok, tűzhelyek és hűtők. Az elektromos áramütés veszélye nagyobb, ha a test földelt felülettel érintkezik.

helyzetet vegyen fel, és legyen nagyon óvatos.

5. Ügyeljen arra, hogy

ne ütközzön erősen idegen tárgyaknak és gyeljen a levegő által esetlegesen okozott anyag és por kidobására.

6. Ne irányítsa a légáramot

személyek vagy állatok felé.

7. Amikor lombfúvásra

használja a gépet, mindig a legnagyobb gyelemmel dolgozzon, ügyeljen arra, hogy a mozgatott anyag vagy por ne okozza személyek vagy állatok sérülését, illetve anyagi kárt.

9. Ügyeljen arra, hogy

arca, keze és teste ne kerüljön a beszívórács és a levegő kifúvó nyílás közelébe, és ne akadályozza a levegő áramlását a gép beindításakor és használata során.

10. A forgó részek súlyos

sérülést okozhatnak, kerülje ezekkel a részekkel való érintkezést, amikor forognak.

• Abban az esetben, ha a munka során géphiba vagy baleset történik, állítsa le azonnal a motort és távolítsa el a gépet, hogy ne okozhasson további károkat; amennyiben a kezelő vagy más személyek sérülését okozó baleset történt, nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb módon, és forduljon az illetékes egészségügyi intézményhez a szükséges ellátásért. Távolítsa el gondosan az esetleges törmelékeket, melyek jelenléte károkat, személyek vagy állatok sérülését okozhatja, ha nem gyelnek rájuk.

• A rezgéseknek történő hosszú időn keresztüli kitétel neurovaszkuláris zavarokat és sérüléseket okozhat (ismertebb nevén „Raynaud jelenség” vagy „fehér kéz”) főleg annál, aki keringési zavarokban szenved. A tünetek a kezet, a csuklót és az ujjakat érintik, csökken az érzékenységük, zsibbadtak, viszketnek, fájnak, elszíntelenednek, vagy a bőr szerkezete módosul. Ezeket a hatásokat csak növeli az alacsony környezeti hőmérséklet és/vagy a markolatok túlzott szorítása. A tünetek megjelenésekor csökkenteni kell a gép használatának idejét, és orvoshoz kell fordulni. Használati korlátozások

használhatják azok, akik nem képesek azt két kézzel erősen megtartani és/vagy munka közben nem tudnak két lábon stabilan egyensúlyban maradni.

2. Soha ne használja

a gépet, ha a védőrészei károsodtak, hiányoznak vagy nincsenek megfelelően elhelyezve.

3. Soha ne használja

a gépet az egyes üzemmódokhoz előírt tartozékok felszerelése nélkül.

iktassa ki, távolítsa el vagy módosítsa a gépen levőHU - 5 biztonsági rendszereket/ mikrokapcsolókat.

elektromos szerszámot, ha a kapcsolóval nem tudja azt szabályosan elindítani vagy leállítani. Olyan elektromos szerszám, mely nem vezérelhető a kapcsolóján keresztül, veszélyes és mindenképpen meg kell javítani.

6. Ne erőltesse a gépet

túlságosan és ne használjon kis gépet nehéz munkák végrehajtásához; a megfelelő gép használata csökkenti a lehetséges veszélyeket, és javítja a munka minőségét.

A gép biztonságának és teljesítményszintjének érdekében végezze el a gép rendszeres karbantartását és gondoskodjon megfelelő tárolásáról. Karbantartás

• Soha ne használja a gépet kopott vagy sérült alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki.

• A tisztítást és a rendszeres karbantartást nem végezhetik gyermekek felügyelet nélkül. A jelen útmutatóban megadott zajszint- és vibrációértékek a gép legnagyobb használati értékei. Szükséges biztosítani azokat a megelőző intézkedéseket, melyek révén megszüntethetők a magas zajszint és a vibrálás okozta lehetséges károsodások; a gépet állandó sebességen kell használni, a markolatot a megfelelő erővel kell tartani, a gépet a munka elvégzéséhez elegendő legkisebb fordulatszámon kell üzemeltetni, fülvédőt kell viselni és a munka során szüneteket kell tartani. Tárolás

• A tűzveszély csökkentése céljából ne hagyja a munka melléktermékeit tartalmazó tárolóedényeket a helyiségben.

FONTOS Az itt következő biztonsági előírások kiegészítik a géphez szállított akkumulátor és az akkumulátortöltő útmutatójában található biztonsági szabályokat.

• Az akkumulátorok feltöltéséhez kizárólag a gyártó által ajánlott akkumulátortöltőket használjon. A nem megfelelő akkumulátortöltő használata áramütést, túlmelegedést vagy az akkumulátor maró hatású folyadékának kiömlését okozhatja.

• Kizárólag az Ön által vásárolt szerszámhoz való akkumulátorokat használjon. Más akkumulátorok használata sérülést okozhat és tűzveszélyes lehet.

• Az akkumulátor behelyezése előtt ellenőrizze, hogy a készülék ki van kapcsolva. Az akkumulátor behelyezése a bekapcsolt elektromos készülékbe balesetveszélyes.

• A használaton kívüli akkumulátort tárolja irodaiHU - 6 kapcsoktól, aprópénztől, kulcsoktól, szögektől, csavaroktól és egyéb apró fémtárgyaktól távol, mivel azok az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat anyagok égését vagy tüzet okozhat.

• Ne használja az akkumulátortöltőt gyúlékony anyagok, gőzök közelében vagy könnyen meggyulladó felületeken, mint papír, szövet stb. A feltöltés során az akkumulátor-töltő felmelegszik, ez tüzet okozhat.

• Az akkumulátorok szállítása alatt ügyeljen arra, hogy az érintkezők ne csatlakozzanak egymáshoz, továbbá a szállításhoz ne alkalmazzon fémdobozokat.

2.6 KÖRNYEZETVÉDELEM

A környezetvédelmet a gép használata során elsődleges fontossági szempontként kell gyelembe venni, mivel ez a civilizált együttélés és környezetünk érdeke.

• Ne zavarja a szomszédban élő személyeket. A gépet csak elfogadható napszakokban használja (ne használja kora reggel vagy késő este, amikor másokat zavarhat).

• Szigorúan tartsa be a helyi előírásokat a csomagolóanyagok, használt alkatrészek vagy bármi egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak az anyagok újrahasznosításáról.

• Szigorúan kövesse a helyi előírásokat a levágott növényzet megsemmisítését illetően

• Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen. Ne dobja a háztartási hulladékba az elektromos készülékeket. Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv szerint a használatból kivont elektromos berendezéseket elkülönítve kell gyűjteni, az ökokompatibilis újrahasznosítás céljából. Ha az elektromos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a talajvízréteget és az élelmiszerláncba kerülhetnek, mellyel az Ön egészségét károsíthatják. A termék ártalmatlanítására vonatkozó részletesebb tájékoztatásért forduljon a kommunális hulladék megsemmisítéséért felelős céghez vagy az Ön márkakereskedőjéhez. A hasznos élettartamuk végén az akkumulátorokat a környezetvédelmi szempontoknak megfelelően kell semlegesíteni. Az akkumulátor az Ön és a környezet számára veszélyes anyagokat tartalmaz. Ezért el kell távolítani a gépből és a lítium-ionosHU - 7 akkumulátorok kezelését vállaló szeméttelepen kell leadni. A használt termékek és csomagolások szelektív hulladékként való gyűjtése lehetővé teszi az anyagok újrafelhasználását és újrahasznosítását. Az anyagok újrahasznosítása elősegíti a környezetszennyezés megelőzését és csökkenti a nyersanyagok iránti keresletet.

KOCKÁZATOK A biztonsági előírások betartása ellenére is fennmaradhatnak bizonyos további kockázatok, melyeket nem zárhatunk ki. A gép típusa és felépítése alapján az előre létható potenciális veszélyek a következők:

• Kirepülő tárgyak, melyek a szem sérülését okozhatják;

• Halláskárosodás, ha nem visel zajvédő felszerelést.

Ez a gép kerti kisgép, pontosan akkumulátoros hordozható kerti lombfúvó. A gép lényegében egy motorból áll, mely a nagy sebességű levegőáramlatot keltő ventilátort forgatja.

3.1.1 Rendeltetésszerű használat

Ezt a gépet az alábbi célokra terveztük és készítettük:

• lomb, fű, kis súlyú és méretű egyéb törmelék levegőfúvással történő seprése, összegyűjtése.

3.1.2 Nem rendeltetésszerű használat

A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi sérüléseket és/vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként, de nem kizárólagosan):

• gyúlékony vagy robbanásveszélyes anyagok, forró parázs, nem lángoló égő anyagok, égő cigaretta, üvegdarabok, éles törmelékek, fém tárgyak, kövek és bármi egyéb, a gépkezelő vagy más személyek biztonságát veszélyeztető tárgy felhalmozására vagy összegyűjtésére való használata;

• a levegőáram személyek vagy állatok felé irányítása;

• tárgyak bejuttatása a légbeszívó rácson át;

• a gép használata a különféle alkalmazásokhoz a gyártó által előírt tartozékok nélkül, vagy nem előírásos tartozékok használata;

• egy személynél többen használják a gépet. FONTOS Ha helytelenül használja a gépet, a garancia megszűnik, a Gyártót minden felelősség alóli felmenti, a felhasználóra hárítja a saját magának vagy másoknak okozott károkból, illetve sérülésekből származó kötelezettségeket.

3.1.3 Felhasználói célcsoport

Ez a gép fogyasztói, azaz nem professzionális használatra készült. Hobbikertészeti alkalmazásra készült.

3.2 BIZTONSÁGI JELZÉSEK

A gépen különféle szimbólumok láthatók (2. ábra). Funkciójuk az, hogy felhívják a gépkezelő gyelmét a gép körültekintő és óvatos használatára. A jelölések jelentése: FIGYELEM! VESZÉLY! Ha nem megfelelően használja ezt a gépet, veszélyes lehet saját magára és másokra nézve. FIGYELEM! Mielőtt használatba venné a gépet, olvassa el a használati utasítást.HU - 8 Viseljen hallásvédő eszközöket, védőszemüveget. Ne tegye ki esőnek (vagy nedvességnek). KIDOBÁSVESZÉLY! Ügyeljen a légáramlás által esetlegesen kidobott anyagra, ami súlyos személyi sérüléseket vagy anyagi károkat okozhat.

gép használata alatt tilos bármilyen személynek vagy háziállatnak 15 méteres távolságon belül tartózkodnia. Csonkítás veszélye! Mindig tartsa távol a kezét a levegő beszívórácstól. A forgó ventilátor súlyos balesetet okozhat. Súlyos sérülés veszélye! Tartsa távol a ruházat lelógó részeit a levegőbeszívó rácstól, mivel beakadhatnak a ventilátorba és súlyos balesetet okozhatnak. Súlyos sérülés veszélye! Tartsa távol a haját a levegőbeszívó rácstól, mivel beakadhat a ventilátorba és súlyos balesetet okozhat. Ha hosszú a haja, kösse megfelelően össze. FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni. Kérjen új címkéket a szerviztől.

3.3 TERMÉKAZONOSÍTÓ CÍMKE

A termékazonosító címke az alábbi adatokat tartalmazza (1. ábra):

1. A gyártó neve és címe

3. Zajteljesítményszint

4. Minőségazonossági jelzés

5. Hálózati feszültség

9. II. osztály; Kettős szigetelés

Másolja át a hátoldalon látható címke megfelelő helyére a gépazonosító adatokat. FONTOS A felhatalmazott márkaszervizzel való kapcsolatfelvételkor adja meg mindig a címkén látható termékazonosító adatokat. FONTOS A példa megfelelőségi nyilatkozat a használati útmutató utolsó oldalain található.

3.4 A FŐ ALKATRÉSZEK

A gép az alábbi fő alkatrészekből áll, amelyek a következő funkciókat látják el (1. ábra ): A. Motoregység: biztosítja a ventilátor hajtását. B. Fúvócső: a levegő kiáramlását biztosító elem. C. Markolat: lehetővé teszi a gép irányítását. D. Heveder (ha alkalmazható): szövet övekből készült eszköz, amely a vállon átvetve segít a gép súlyának megtartásában a munka során. E. Heveder csatlakozási pontja (ha van): az a pont, ahol a heveder a géphez csatlakozik. F. Akkumulátor (rendelhető kiegészítők, 14.1. szak.): a szerszámnak elektromos energiát szolgáltat; jellemzői és használatának szabályai egy külön használati utasításban vannak leírva. G. Akkumulátortöltő (rendelhető kiegészítők, 14.2. szak.): az akkumulátor töltésére szolgáló készülék; jellemzői és használatának szabályai egy külön használati utasításban vannak leírva. Kétféle akkumulátortöltő áll rendelkezésre: G1 (gyors akkumulátortöltő); G2 (normál akkumulátortöltő). H. Akkumulátortartó hátizsák (rendelhető tartozék, 14.3 szakasz): berendezés, amely lehetővé teszi az akkumulátor használatát.

I. Csatlakozó kábel: kábel, amely lehetővé

teszi a készülék csatlakoztatását az akkumulátortartó hátizsákhoz. J. Akkumulátorszimulátor (rendelhető tartozék, 14.4 szakasz): eszköz, amely a gép foglalatába helyezve lehetővé teszi az akkumulátortartó hátizsák használatát.

FONTOS A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében. Tárolási és szállítási okok miatt a gép néhány elemét nem szereltük fel közvetlenül a gyárban.HU - 9 Ezeket a csomagolóanyag eltávolítása után kell felszerelnie a következő utasításokat követve. A gép kicsomagolását és összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalmazásával. Ne használja a gépet, amíg nem végezte el az „ÖSSZESZERELÉS” szakaszban leírt műveleteket.

ÖSSZESZERELÉSHEZ A csomagolásban találhatók az összeszereléshez szükséges alkatrészek.

1. Óvatosan bontsa ki a csomagolást, ügyeljen,

hogy ne vesszenek el az alkatrészek.

2. Olvassa el a dobozban található

dokumentációt, beleértve a jelen használati útmutatót.

3. Vegye ki a dobozból az összes

felszerelendő alkatrészt.

4. Vegye ki a dobozból a gépet.

5. A dobozt és a csomagolást az érvényes

helyi előírások betartásával ártalmatlanítsa. Az összeszerelés előtt ellenőrizze, hogy az akkumulátor ne legyen a rekeszében.

1. Állítsa egy vonalba a rögzítő szerkezetet

(3.A ábra) a levegőkimeneti nyílás (3.C ábra) kiálló részével (3.B ábra).

2. Nyomja be a csövet (3.D ábra), hogy stabilan

beakadjon a meghajtó egységbe. Hallania kell egy kattanást, amikor a helyére kerül. – A cső eltávolításához nyomja meg a gombot (3.A ábra), majd húzza ki. FONTOS Állítsa le a gépet és mindig vegye ki az akkumulátort(7.2.2. szak.), amikor leszereli a fúvócsövet.

1. Helyezze a heveder csatlakozási pontját

a kiálló részbe a gép bal oldalán (4.A ábra) vagy jobb oldalán (4.C ábra). FONTOS Állítsa be a rögzítési pontot a bal oldalon, ha a gépet jobb kezével tartva dolgozik, vagy a jobb oldalon, ha a gépet bal kezével tartja.

2. Csavarozza be a heveder csatlakozási

pontját a mellékelt csavarral (4.B ábra)

4.4 AZ AKKUMULÁTORTARTÓ

HÁTIZSÁK BEÁLLÍTÁSA (HA VAN) Az akkumulátortartó hátizsákot összeszerelt állapotban kapja (1.H ábra), de le lehet választani a hevederről (5. ábra), és kézben is lehet vinni. Az akkumulátortartó hátizsákjának kioldásához nyomja meg a két felső gombot (5.A ábra). Az akkumulátorok foglalatai a hátizsák két oldalán találhatók (6. ábra) A hátizsák jobb oldalán találhatók:

• kábelaljzat (7.A ábra)

• akkumulátorválasztó (7.B ábra)

• USB aljzat más eszközök (pl. mobiltelefonok) töltésére (7.C ábra) Azért hogy ne legyen szabad kábel, mindkét oldalon és a hátsó részen vannak átvezetők, amelyeken keresztül a tápkábelt át lehet vezetni.

KIKAPCSOLÓ ESZKÖZ) Ennek a gombnak (8.A ábra) a megnyomása be- és kiiktatja a gép villamos áramkörét és világítani kezd a vonatkozó led lámpa (8.C ábra).HU - 10 A sebesség gombot (8.B ábra) megnyomva beállítható a levegő teljesítménye és világítani kezd a hozzá kapcsolódó 3 led lámpa (8.D ábra). A munka félbeszakítása esetén (ha nem kapcsolja ki a gépet), az újraindításkor az előzőleg beállított sebességen fog elindulni. Lekapcsolt ledek: az elektromos áramkör teljesen ki van kapcsolva. FONTOS Helyváltoztatás közben soha ne tartsa az ujját a gombon, nehogy véletlen beindítsa a gépet. A „Figyelem” ikon (8.E ábra) a gép meghibásodása esetén kapcsolódik fel (Olvassa el a Rendellenességek azonosítása c. 13. pontot).

A gázkar működtetésével (8.F ábra) elindítja/leállítja a gépet és egyidejűleg be- és kikapcsolja a ventilátor. Az indításhoz: – nyomja meg a gázkart. A gép a gázkar felengedésekor automatikusan leáll.

FONTOS A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében.

6.1 ELŐKÉSZÍTŐ MŰVELETEK

A munka megkezdése előtt el kell végeznie egy sor ellenőrzést és műveletet, hogy a munka eredményes és teljesen biztonságos legyen.

6.1.1 Az akkumulátor ellenőrzése

A gépet akkumulátor nélkül szállítjuk. Vásároljon az igényeinek megfelelő kapacitású akkumulátort és végezze el a teljes feltöltést az akkumulátor útmutató füzetében megadottak szerint. A jelen géphez hitelesített akkumulátorok listája a „Műszaki adatok” c. táblázatban szerepel.

• Minden használat előtt: – ellenőrizze az akkumulátor töltési szintjét az útmutatóban leírtak szerint.

6.1.2 Hevederek használata

(ha alkalmazható) A hevedert előbb fel kell venni, majd csak ezt követően kell a gépet az erre kijelölt csatlakozóra kapcsolni (4.A, 4.C ábra), majd a szíjakat a gépkezelő magasságának és testalkatának megfelelően kell beállítani. A szíjnak (9.A ábra) át kell mennie a jobb vagy a bal váll felett, és követnie kell az oldalát. A hevedert soha ne vezesse a mellkasán keresztben, hanem csak az egyik vállán, hogy veszély esetén gyorsan le tudja venni a gépet.

6.1.3 A hátizsák használata (ha van)

1. Helyezze be az akkumulátort az

akkumulátortartó hátizsák rekeszeinek egyikébe (6. ábra), ütközésig nyomva, amíg a rögzülést és az elektromos érintkezést jelző kattanást nem hallja;

2. csatlakoztassa a kábelt a hátizsákon a

megfelelő aljzatba (7.A ábra), és forgassa el, amíg a rögzülést és az elektromos érintkezést jelző kattanást nem hallja;

3. állítsa be a vállpántokat és zárja

le a hevedert elölről (10. ábra).

6.2 BIZTONSÁGI ELLENŐRZÉSEK

Végezze el az alábbi biztonsági ellenőrzéseket és bizonyosodjon meg arról, hogy az eredmények megegyeznek a táblázatba foglaltakkal. A használat előtt mindig végezze el a biztonsági ellenőrzéseket.

6.2.1 Általános ellenőrzés

Tárgy Eredmény Markolatok (1.C ábra) Tiszta, száraz, megfelelően és szilárdan rögzül a géphez Heveder csatlakozási pontja (1.E ábra) Megfelelően elhelyezve A gépen levő csavarok Jól rögzülnek (nem lazák)HU - 11 A hűtőlevegő nyílásai Nincsenek eltömődve Fúvócső (1.B ábra) Helyesen felszerelve. Ventilátor Károsodásra utaló jelektől mentes Védőburkolatok Károsodásra utaló jelektől mentes Akkumulátor (1.F ábra) Nincs sérülés a burkolatán, nem szivárog belőle folyadék Gép Károsodásra vagy kopásra utaló jelektől mentes Gázkar (8.F ábra) Szabadon, erőltetés nélkül kell mozognia. Próbavezetés Nincs rendellenes vibrálás. Nincs rendellenes zaj

6.2.2 A gép működési próbája

7. Helyezze az akkumulátort

a rekeszébe (7.2.3. szakasz).

8. A gomb lenyomásával

kapcsolja be a gépet (8.A ábra).

9. Nyomja le a gázkart

(8.F ábra). A gép elindul és a ventilátor forog.

automatikusan és gyorsan vissza kell állnia az alapállásba, és a gépnek le kell állnia. Ha a táblázatokba foglaltaktól bármiben eltérő eredményt észlel, ne használja a gépet! Vigye szervizbe a gépet és végeztesse el a megfelelő ellenőrzéseket és javításokat.

6.3.1 Indítás akkumulátorral

1. Álljon biztos és stabil helyzetben;

2. ellenőrizze, hogy a fúvócső ne

irányuljon a jelen levő személyek vagy törmelékek irányába;

3. helyezze be helyesen az akkumulátort a

foglalatába (11.A ábra) (7.2.3. bekezdés);

4. nyomja meg a biztonsági gombot (8.A ábra)

5. nyomja le a gázkart (8.F ábra).

6.3.2 Indítás akkumulátor-

szimulátorral (ha van)

1. Álljon biztos és stabil helyzetben;

2. ellenőrizze, hogy a fúvócső ne

irányuljon a jelen levő személyek vagy törmelékek irányába;

3. helyesen helyezze be az

akkumulátorszimulátort a foglalatába a gépen (11.J ábra)

4. csatlakoztassa a csatlakozókábelt az

akkumulátorszimulátorhoz (11. I ábra)

5. válassza ki a választókapcsolóval az

aktiválandó akkumulátort (7.B ábra)

6. nyomja meg a biztonsági

7. nyomja le a gázkart (8.F ábra)

Munka közben a gépet mindig erősen kell tartani kezével a felső fogantyún (12. ábra). MEGJEGYZÉS A munkavégzés során az akkumulátort a teljes lemerülés ellen egy olyan szerkezet védi, mely kikapcsolja a gépet és megakadályozza működtetését. MEGJEGYZÉS Egy perc állást követően a gép, ha még be van kapcsolva, automatikusan kikapcsol.

6.4.1 A sebesség szabályozása

A ventilátor forgási sebességét mindig az eltávolítandó anyag függvényében szabályozza, a gombbal (8.B ábra): – könnyű anyagok és cserjék esetében alacsony fúvási sebesség; – fű és avar mozgatásához betonon vagy szilárd talajon közepes fúvási sebesség; – nehezebb anyagok, mint friss hó vagy nagy mennyiségű szennyeződés mozgatásához nagy fúvási sebesség (3 led világít, 8.D ábra).

6.4.2 Használati tanácsok

Lassan haladjon, tartsa a fúvócső végét megfelelő távolságra a talajtól (12. ábra). Az eltávolítandó anyag szétszóródásának elkerülése végett irányítsa a levegőáramot az anyagkupac széle felé. Soha ne irányítsa a levegőáramot a kupac közepébe.HU - 12

A gép leállításához:

1. engedje fel a gázkart (8.F ábra);

2. nyomja ki a biztonsági gombot (8.A ábra);

Miután a gépet leállította, a ventilátor leállásához szükség van néhány másodpercre. Mindig állítsa le a gépet: – munkavégzési zónák közötti helyváltoztatás közben. Helyváltoztatás közben soha ne tartsa a kezét a gázkaron, nehogy véletlen beindítsa a gépet.

6.6 A HASZNÁLAT UTÁN

6.6.1 Az akkumulátorral történő

1. Vegye ki az akkumulátort és

töltse fel (7.2.2. szakasz);

2. hagyja kihűlni a motort, mielőtt a

gépet valahol elhelyezné;

3. Tisztítsa meg a gépet (7.3. szakasz);

4. ellenőrizze, hogy nincsenek-e meglazult

vagy megrongálódott alkatrészek. Szükség esetén cserélje ki a sérült részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez.

6.6.2 Az akkumulátorszimulátorral

történő használat után (ha van)

1. állítsa az akkumulátortartó hátizsák

kapcsolóját "OFF" pozícióba (7.B ábra);

2. vegye ki az akkumulátorszimulátort

a gépből (13. J ábra);

3. vegye ki az akkumulátortartó hátizsákot;

4. húzza ki a csatlakozókábelt az

akkumulátorszimulátorból (13.I ábra) és a hátizsákból (7.A ábra)

5. vegye ki az akkumulátort a hátizsákból

(14. ábra) és töltse fel (7.2.2. bekezdés);

6. hagyja kihűlni a motort, mielőtt

a gépet valahol elhelyezné;

7. Tisztítsa meg a gépet (7.3. szakasz);

8. ellenőrizze, hogy nincsenek-e meglazult

vagy megrongálódott alkatrészek. Szükség esetén cserélje ki a sérült részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez. FONTOS Mindig vegye ki az akkumulátort (7.2.2. szakasz), amikor használaton kívül vagy felügyelet nélkül hagyja a gépet.

7. RENDSZERES KARBANTARTÁS

7.1 ÁLTALÁNOS TUDNIVALÓK

FONTOS A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében. Bármilyen karbantartási művelet előtt:

• vegye ki az akkumulátort és töltse fel (7.2.2. szakasz);

• hagyja kihűlni a motort, mielőtt a gépet valahol elhelyezné;

• viseljen megfelelő ruházatot, munkakesztyűt és védőszemüveget;

• olvassa el a vonatkozó útmutatót. Figyelem! Mozgásban lévő veszélyes alkatrészek miatt fennáll a sérülés veszélye! – A műveletek gyakoriságát és jellegét a „Karbantartási táblázat” tartalmazza (lásd 12. fejezet). A táblázat célja, hogy segítsen Önnek a gép hatékonyságának és üzembiztos állapotának megőrzésében. Tartalmazza a főbb elvégzendő műveleteket és azok elvégzésének gyakoriságát. A műveleteket az elsőként aktuálissá váló alkalommal végezze el. – A nem eredeti cserealkatrészek és tartozékok használata veszélyeztetheti a gép biztonságát és működését. Ezen termékek okozta károk és sérülések esetén a gyártó nem vállal semminemű felelősséget. – Az eredeti cserealkatrészek a márkaszervizektől és viszonteladóktól szerezhetők be. FONTOS A használati utasításban le nem írt összes beállítást, valamint karbantartási műveletet márkakereskedőjénél vagy egy szakszervizben kell elvégeztetni.HU - 13

7.2.1 Az akkumulátor működési ideje

Az akkumulátor működési ideje (tehát az újratöltés nélkül kezelhető terület mérete) főként az alábbiaktól függ:

• a gépkezelő helytelen munkavégzése: – gyakori be- és kikapcsolás a munka során; – a ventilátor forgási sebessége nem felel meg az eltávolítandó anyag jellegének (6.4.1. szak.). Az akkumulátor működési idejének optimális kihasználásához mindig ajánlott:

• a ventilátor forgási sebességét az eltávolítandó anyag függvényében szabályozni. Amennyiben a gépet a szabványos akkumulátor által lehetővé tett működési időnél hosszabb időtartamig kívánja használni, az alábbi megoldásokat ajánljuk:

• vásároljon egy második szabványos akkumulátort a lemerült akkumulátor azonnali cseréjéhez, így a munka azonnal folytatható;

• vásároljon egy, a szabványos akkumulátornál hosszabb működési időt biztosító akkumulátort (14.1. szak.).

7.2.2 Az akkumulátor eltávolítása

1. Nyomja meg a rögzítőgombot, amely a

gépen az akkumulátorban (13.A ábra) vagy a hátizsákon (14. ábra) található. (ha van);

2. vegye ki az akkumulátort a gépből

(13.B ábra) vagy az akkumulátortartó hátizsákból (14.B ábra) (ha van);

3. helyezze az akkumulátort (15.A

ábra) az akkumulátortöltőn kialakított helyére (15.B ábra);

4. csatlakoztassa az akkumulátortöltőt

(15.B ábra) egy hálózati dugaljhoz, melynek feszültsége megegyezik az adattáblán látható értékkel;

5. végezze el a teljes feltöltést az

akkumulátor / akkumulátortöltő útmutatójában megadottak szerint. MEGJEGYZÉS Az akkumulátor védőeszközzel van felszerelve, mely csak akkor teszi lehetővé a feltöltést, ha a környezeti hőmérséklet 0 és +45 °C között van. MEGJEGYZÉS Az akkumulátor károsodás veszélye nélkül bármikor és akár csak részlegesen is feltölthető.

7.2.3 Az akkumulátor visszaszerelése

A feltöltés befejeztével:

1. vegye ki az akkumulátort az

akkumulátortöltőből (16.A ábra) (ne hagyja huzamosabb ideig töltés alatt, ha már feltöltődött);

2. bontsa az akkumulátortöltő (16.B

ábra) hálózati csatlakozását;

3. helyezze be az akkumulátort a gépen

lévő foglalatába (11.A ábra) vagy az akkumulátortartó hátizsák egyik foglalatába (6. ábra) (ha van)

4. nyomja az akkumulátort teljesen lefelé, amíg

egy kattanást nem hall, amely rögzíti a helyén és biztosítja az elektromos érintkezést.

7.3 A GÉP ÉS A MOTOR TISZTÍTÁSA

A tűzveszély csökkentése érdekében távolítsa el a gépről és különösen a motorról a levél-, ágmaradványokat.

• A használat után mindig tisztítsa meg a gépet egy semleges tisztítószerrel átitatott, tiszta törlőkendővel.

• Törölje teljesen szárazra puha, száraz törlőkendővel. A nedvesség elektromos áramütés veszélyét okozhatja.

• Ne használjon agresszív tisztítószert vagy oldószert a műanyag részek vagy a markolatok tisztításához.

• Ne használjon vízsugarat, és ne érje víz a motort és az elektromos alkatrészeket.

• Mindig tartsa tisztán, portól és törmeléktől mentesen a ventilátort sűrített levegő befúvásával a rácson át. Ne fecskendezzen vizet a ventilátorra.

• A motor vagy az akkumulátor túlmelegedésének és károsodásának elkerülése érdekében a hűtőlevegő rácsait mindig tisztán és hulladékoktól mentesen kell tartani.

7.4 RÖGZÍTŐCSAVAROK ÉS ANYÁK

• A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen.

• Rendszeresen ellenőrizze a markolatok megfelelő rögzítését.HU - 14

FONTOS A tárolás során betartandó biztonsági előírásokat a 2.4. szakasz tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében.

1. vegye ki az akkumulátort és

töltse fel (7.2.2. szakasz);

2. hagyja kihűlni a motort, mielőtt a

gépet valahol elhelyezné;

3. Tisztítsa meg a gépet (7.3. szakasz);

4. ellenőrizze, hogy nincsenek-e meglazult

vagy megrongálódott alkatrészek. Szükség esetén cserélje ki a sérült részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez;

– száraz helyen; – az időjárás viszontagságaitól védetten; – gyermekektől elzárva; – ellenőrizze, hogy eltávolította-e a karbantartáshoz használt kulcsokat és szerszámokat.

8.2 AZ AKKUMULÁTOR TÁROLÁSA

Az akkumulátort árnyékos, hűvös, nedvességtől mentes helyen kell tárolni. MEGJEGYZÉS Huzamosabb üzemszünet idején kéthavonta töltse fel az akkumulátort az élettartama meghosszabbítása céljából.

Minden alkalommal, amikor a gépet mozgatni vagy szállítani kell: – állítsa le a gépet (6.5. szakasz); – vegye ki az akkumulátort és töltse fel (7.2.2. szakasz); – A gépet kizárólag a markolatánál fogva emelje és a csöveket olyan irányba állítsa, hogy ne akadályozzák a mozgást. A gép járművel való szállítása során: – szerelje le a csöveket; – megfelelően rögzítse a gépet kötelekkel vagy láncokkal; – úgy helyezze el, hogy senki számára ne jelentsen veszélyt.

10. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS

Ebben a használati utasításban megtalálja a gép kezeléséhez és a felhasználó által elvégezhető helyes alapkarbantartásához szükséges összes útmutatást. A használati utasításban le nem írt összes beállítást és karbantartási műveletet a márkakereskedőnél vagy egy szakszervizben kell elvégeztetni, amely rendelkeznek a tökéletes munka elvégzéséhez szükséges szaktudással és felszereléssel, és nem változtatják meg a gép eredeti üzembiztonsági szintjét és állapotát. Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.

• Kizárólag az engedéllyel rendelkező szervizek végezhetik a garanciális karbantartást és a javítást.

• A márkaszervizek kizárólag eredeti cserealkatrészeket használnak. Az eredeti cserealkatrészeket és tartozékokat kifejezetten gépeinkhez terveztük.

• A nem eredeti cserealkatrészeket és tartozékokat nem engedélyeztük, a nem eredeti cserealkatrészek és tartozékok alkalmazása veszélyezteti a gép biztonságát, továbbá felmentik a gyártót minden kötelezettség és felelősség alól.

• Ajánlatos a gépet évente egyszer elvinni egy engedéllyel rendelkező szervizbe az általános felülvizsgálat, karbantartás és a biztonsági egységek ellenőrzése céljából.

11. A JÓTÁLLÁS ÉRVÉNYESSÉGE

A jótállás minden gyártási és anyaghibára vonatkozik. A felhasználó köteles szigorúan betartani a mellékelt dokumentációban foglalt utasításokat. A jótállás nem vonatkozik az alábbi okok miatt keletkező károkra:

• a kísérő dokumentáció hiányos ismerete;

• helytelen vagy nem megengedett használat és összeszerelés;

• nem eredeti cserealkatrészek használata;

• nem a gyártó által szállított vagy engedélyezett tartozékok használata. A jótállás továbbá nem érvényes az alábbiakra:

• a fogyóeszközök normál kopása, elhasználódása;

• normál elhasználódás.HU - 15 A vásárló a helyi törvények védelme alatt áll. A vásárló helyi törvények biztosította jogait a jelen jótállás semmilyen módon nem korlátozza.

12. KARBANTARTÁSI TÁBLÁZAT

Beavatkozás Gyakoriság Megjegyzések GÉP Az összes rögzítés ellenőrzése Minden használat előtt 7.4. szak. Biztonsági ellenőrzések / A vezérlések ellenőrzése Minden használat előtt 6.2. szak. Az akkumulátor töltésének ellenőrzése Minden használat előtt * Az akkumulátor feltöltése Minden használat után 7.2.2. szak.

A gép és a motor tisztítása Minden használat után 7.3. szak. A gép esetleges károsodásának ellenőrzése. Szükség esetén forduljon a márkaszervizhez. Minden használat után -

• Lásd az akkumulátor / akkumulátortöltő útmutatóját.

13. A PROBLÉMÁK AZONOSÍTÁSA

PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS

1. A gázkar lenyomásakor

a gép nem indul el Nincs akkumulátor, vagy nincs megfelelően behelyezve Győződjön meg arról, hogy az akkumulátor jól legyen elhelyezve (7.2.3. szak.) Az akkumulátor lemerült Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szakasz) A gázkar meghibásodott vagy a lombfúvó károsodott Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez.

2. A motor munkavégzés

közben leáll Az akkumulátor nincs megfelelően behelyezve Győződjön meg arról, hogy az akkumulátor jól legyen elhelyezve (7.2.3. szak.) Az akkumulátor lemerült Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szakasz)

3. A ventilátor forog,

de nem áramlik ki levegő a fúvócsőből A fúvócső elakadt vagy eltömődött Állítsa le a gépet, vegye ki az akkumulátort és szüntesse meg az eltömődést.

4. Erős zajok és/vagy

vibrálás érzékelhető a munkavégzés alatt Meglazult vagy sérült részek Állítsa le a gépet, vegye ki az akkumulátort és: – ellenőrizze a károkat; – ellenőrizze, hogy nincsenek-e meglazult részek, ha szükséges, rögzítse őket; – cserélje ki egyenértékű jellemzőjű részekre, vagy javíttassa meg a károsodott részeket.HU - 16 PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS

alatt füstöl A lombfúvó károsodott. Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez. Forduljon a márkaszervizhez.

működési ideje elégtelen Nehéz használati körülmények, melyek nagyobb áramfelvételt igényelnek Használja a gépet optimálisan (7.2.1. szakasz) Az akkumulátor teljesítménye nem elégséges a munkaigényekhez Használjon egy második akkumulátort vagy egy nagyobb teljesítményű akkumulátort (14.1. szak.) Az akkumulátor kapacitása csökken Vásároljon egy új akkumulátort

7. Az akkumulátortöltő

nem tölti fel az akkumulátort Az akkumulátor nincs megfelelően behelyezve az akkumulátortöltőbe Ellenőrizze a behelyezését (7.2.3. szak.) Nem megfelelő környezeti körülmények Megfelelő hőmérsékletű helyiségben végezze el a feltöltést (lásd az akkumulátor/ akkumulátortöltő útmutatóját) Az érintkezők szennyezettek Tisztítsa meg az érintkezőket Az akkumulátortöltőn nincs feszültség Ellenőrizze, hogy a dugó csatlakozik-e az aljzatba, és van-e áramellátás Hibás akkumulátortöltő Cserélje ki eredeti pótalkatrésszel Ha a rendellenesség nem szűnik meg, lásd az akkumulátor / akkumulátortöltő útmutatóját

8. A jelzőlámpa (8.E ábra)

folyamatosan világít Sikertelen önellenőrzés Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez.

9. A jelzőlámpa (8.E ábra)

folyamatosan villog Akkumulátor kommunikációs hiba Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez. Rotor blokkolva Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez. Elektromos túlterheltség Használja a gépet optimálisan. PCB túlmelegedett Ne használja a gépet. Azonnal állítsa le a gépet, vegye ki az akkumulátort és forduljon a márkaszervizhez. Amennyiben a fent leírt műveletek elvégzése után a problémák ttovábbra is fennállnak, forduljon a márkakereskedőhöz.

Különböző kapacitású akkumulátorok kaphatók a különféle üzemi igények kielégítésére (17. ábra). A jelen géphez hitelesített akkumulátorok listája a „Műszaki adatok” c. táblázatban szerepel.

14.2 AKKUMULÁTORTÖLTŐ

Az akkumulátor töltésére szolgáló készülék: gyors (18.A ábra), normál (18.B ábra).HU - 17

14.3 AKKUMULÁTORTARTÓ HÁTIZSÁK

Olyan eszköz, amely lehetővé teszi két akkumulátortartó behelyezését, és biztosítja a gép működéséhez szükséges áramot. El van látva egy a géphez csatlakozó kábellel (1.I ábra) és egy választókapcsolóval (7.B ábra), amely lehetővé teszi az egyik akkumulátor kiválasztását („1” és „2” pozíció) és „OFF”.

14.4 AKKUMULÁTORSZIMULÁTOR

Akkumulátorszimulátor: eszköz, amely a gép foglalatába helyezve lehetővé teszi az akkumulátortartó hátizsák használatát.LT - 1 DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

7. Nabíjačka akumulátora

Eredeti használati utasítás fordítása) EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész)

1. Alulírott Vállalat

2. Felelősségének teljes tudatában

kijelenti, hogy az alábbi gép: Hordozható kerti Lombfúvó–Lombszívó / a) Típus / Alaptípus c) Gyártási szám d) Motor: akkumulátor

3. Megfelel az alábbi irányelvek

előírásainak: e) Tanúsító szerv

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint k) Levegőáramlás n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje
