BRUGSANVISNING BL 500e Kit STIGA

Batteridrevet bærbar løvblæser til havebrug BRUGSANVISNING ADVARSEL: Læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

[2] Forsyningsspænding MAX [3] Forsyningsspænding NOMINAL [4] Hastighed uden belastning [5] Maks. lufthastighed [6] Luftstrømning [7] Vægt uden batterienhed [8] Målt lydtrykniveau (iht. EN 50636- 2-100) [9] Usikkerhed ved målingen [10] Målt lydstyrkeniveau (iht. EN 50636- 2-100) [11] Garanteret lydeektniveau (iht. 2000/14/EF) [12] Målt vibrationsniveau (iht. EN 50636- 2-100) [13] Tilbehør på forespørgsel [14] Batterienhed, mod. [15] Batterioplader [16] Batterirygsæk [17] Batterisimulator (*) Brug af dette batteri er kun tilladt med batterirygsæk. Det er forbudt at indsætte batteriet i holderen på maskinen. a) BEMÆRK: den erklærede samlede værdi af vibrationerne er blevet målt efter en standardiseret testmetode og kan bru- ges til at sammenligne et værktøj med et andet. Den samlede vibrationsværdi kan også bruges i en foreløbig eksponerings- vurdering. b) ADVARSEL: vibrationerne ved faktisk brug af værktøjet kan afvige fra den samlede erklærede værdi afhængigt af de måder, hvorpå værktøjet anvendes. Derfor er det nødvendigt under arbejdet at vedtage følgende sikkerhedsforanstaltninger, der har til formål at beskytte operatøren: bær handsker under brug, begræns maskinens brugstid og forkort de tidspunkter, hvor gaspedalen holdes nede.

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser. Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel. Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket med bogstaverne A, B, C osv. En henvisning til komponent C i gur 2 vil blive angivet med teksten: "Se Fig. 2.C" eller blot "(Fig. 2.C)". Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet med forkortelserne kap. eller afsnit og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsnit 2.1". INDICE

3.1 Beskrivelse af maskinen og dens tilsigtede

anvendelse ..................................................... 7

3.2 Sikkerhedsmærkning ..................................... 7

4.2 Montering / demontering af blæserøret .......... 9

4.3 Montering af fastgøringspunkt på selen (om

5.1 Sikkerhedsknap (til- og frakoblingsanordning)

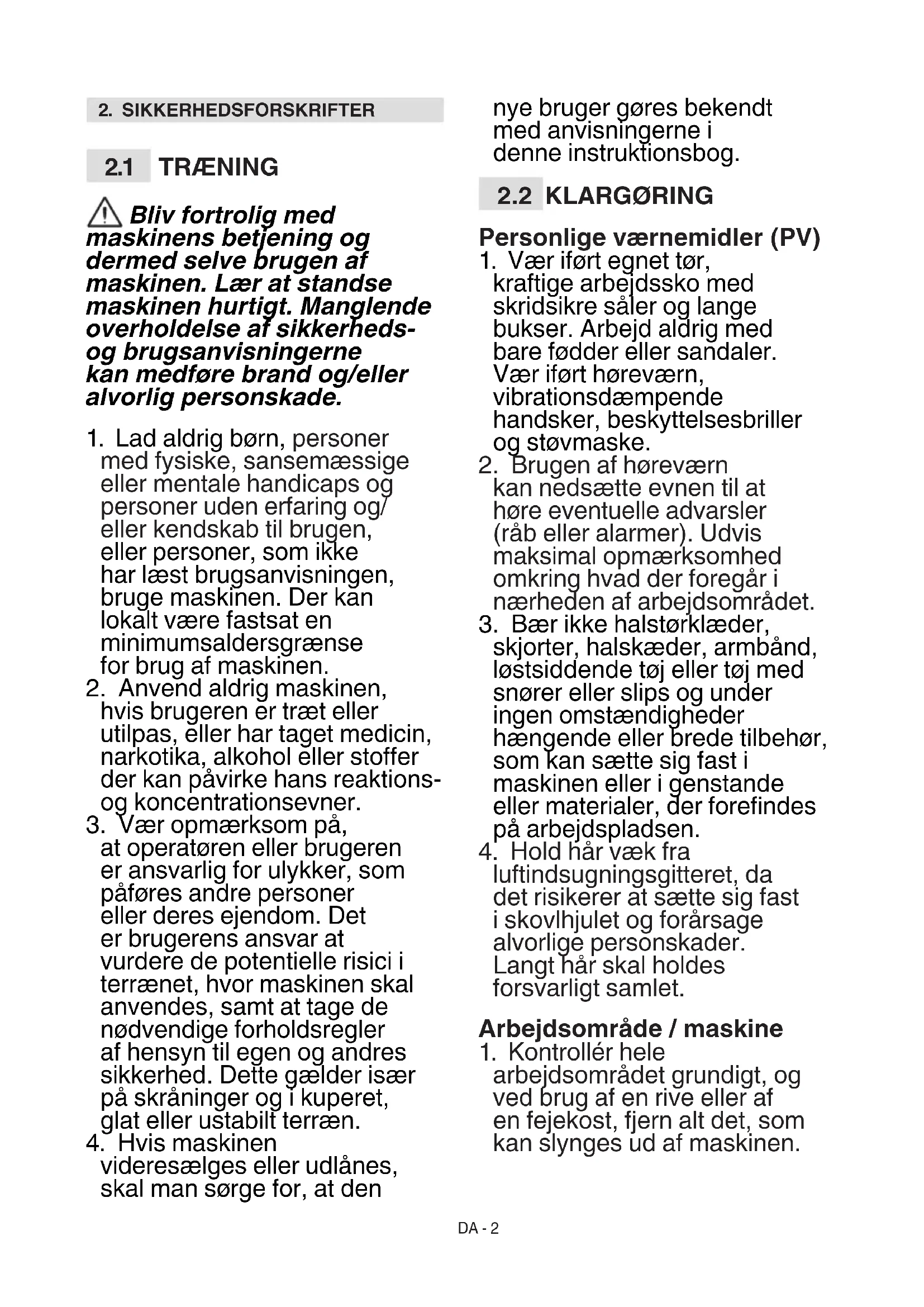

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse maskinen hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/eller alvorlig personskade.

1. Lad aldrig børn, personer

med fysiske, sansemæssige eller mentale handicaps og personer uden erfaring og/ eller kendskab til brugen, eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimumsaldersgrænse for brug af maskinen.

2. Anvend aldrig maskinen,

hvis brugeren er træt eller utilpas, eller har taget medicin, narkotika, alkohol eller stoer der kan påvirke hans reaktions- og koncentrationsevner.

3. Vær opmærksom på,

at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

videresælges eller udlånes, skal man sørge for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

Personlige værnemidler (PV)

1. Vær iført egnet tør,

kraftige arbejdssko med skridsikre såler og lange bukser. Arbejd aldrig med bare fødder eller sandaler. Vær iført høreværn, vibrationsdæmpende handsker, beskyttelsesbriller og støvmaske.

2. Brugen af høreværn

kan nedsætte evnen til at høre eventuelle advarsler (råb eller alarmer). Udvis maksimal opmærksomhed omkring hvad der foregår i nærheden af arbejdsområdet.

3. Bær ikke halstørklæder,

skjorter, halskæder, armbånd, løstsiddende tøj eller tøj med snører eller slips og under ingen omstændigheder hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forendes på arbejdspladsen.

luftindsugningsgitteret, da det risikerer at sætte sig fast i skovlhjulet og forårsage alvorlige personskader. Langt hår skal holdes forsvarligt samlet. Arbejdsområde / maskine

arbejdsområdet grundigt, og ved brug af en rive eller af en fejekost, fjern alt det, som kan slynges ud af maskinen.DA - 3

2. Det anbefales at fugte

underlaget en smule ved arbejde i støvede omgivelser.

3. For at undgå brandrisiko

må maskinen ikke efterlades i umiddelbar nærhed af tørre blade eller græs, mens motoren er varm.

anvendes i eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas eller støv. Elektrisk værktøj producerer gnister, som kan antænde støv eller dampe.

2. Arbejd udelukkende

i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode.

3. Personer, børn og dyr skal

holdes væk fra arbejdsområdet. Børn skal overvåges af en anden voksen. Børn må ikke lege med maskinen.

4. Kontrollér, at andre

personer bender sig i en afstand på mindst 15 meter fra maskinens arbejdsradius.

5. Undgå at arbejde i vådt

græs, når det regner og der er risiko for tordenvejr, især hvis der er risiko for lyn.

6. Undgå så vidt muligt

at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.

7. Udsæt ikke maskinen

for regn eller fugt. Vand, der trænger ind i et værktøj, forøger risikoen for elektrisk stød.

8. Vær særligt opmærksom

på ujævnt terræn (buler, forhøjninger), skråninger og skjulte farer og vær opmærksom på eventuelle forhindringer, som kan begrænse udsynet.

9. Vær meget forsigtig

i nærheden af grøfter, afgrunde eller volde.

10. Vær opmærksom på

trakken, når maskinen anvendes i nærheden af vejen.

11. Tag altid vindretningen

i betragtning, og arbejd aldrig i modvind.

12. Maskinen må ikke

anvendes i nærheden af åbne vinduer.

13. Anvend ikke maskinen

på en isebelagt overade eller grusplads da det fjernede materiale kan forårsage personskader.

14. Undgå at det fjernede

materiale ophober sig i udkastningsområdet, fordi det risikerer at forhindre korrekt fjernelse og kan forårsage tilbageslag af materiale gennem indsugningsåbningerne. Betjening

1. Hold altid fast i maskinen

under arbejdet med højre hånd på det øverste håndtag, når den anvendes som blæser.

kontakt med jordforbundne ader, såsom rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød forøges, hvis kroppen er i kontakt med objekter, som er stel- eller jordforbundet.

3. Antag en fast og stabil

stilling og udvis varsomhed.

5. Pas på ikke at støde

hårdt mod fremmedlegemer,DA - 4 og pas på eventuel udslyngning af materiale og støv forårsaget af luften.

6. Vend ikke luftstrømmen

8. Du bør altid gå med

maskinen, ikke løbe.

9. Hold altid ansigt,

hænder og krop langt fra indsugningsgitteret og luftudstrømningsmundingen og blokér ikke luftens passage hverken under start eller under brug af maskinen.

10. De roterende dele

kan medføre alvorlige kvæstelser. Undgå at røre ved de roterende dele mens de endnu er i bevægelse.

• Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og yt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer; yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

• Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrrelser (nærmere betegnet: "Raynaud’s fænomen" eller "hvide ngre), specielt hos personer, der lider af kredsløbsforstyrrelser. Symptomerne, som kan involvere hænder, håndled og ngre, viser sig som tab af følsomhed, sløvhed, kløen, smerter, aarvning og ændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/ eller et overdrevet greb på håndtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge. Begrænsninger ved brug

anvendes af personer, der ikke er i stand til at holde den fast med begge hænder og/ eller personer, der ikke er i stand til at opretholde en stabil balance under arbejdet.

2. Anvend aldrig maskinen

med beskadigede, manglende eller forkert placerede beskyttelsesanordninger.

3. Brug aldrig maskinen

uden at have monteret alle de tilbehør, der er tiltænkt den pågældende brugsform.

4. Det er ikke tilladt at

frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.

5. Anvend ikke det elektriske

værktøj, hvis afbryderen ikke er i stand til at starte og standse det normalt. Et elektrisk værktøj, som ikke kan betjenes ved hjælp af en afbryder, er farligt og skal repareres.

6. Udsæt ikke maskinen

for overdrevne belastninger, og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af en hensigtsmæssigDA - 5 maskine mindsker risiciene og forbedrer arbejdets kvalitet.

2.4 VEDLIGEHOLDELSE,

OPMAGASINERING En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne. Vedligeholdelse

• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres.

• Børn må ikke udføre rengørings- og vedligeholdelsesindgreb, medmindre de overvåges. Det oplyste støj- og vibrationsniveauet i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Man skal træe passende forholdsregler for at sikre, at mulige skader som skyldes støj eller vibrationspåvirkning elimineres; anvend maskinen med konstant hastighed, hold godt fast om håndtaget med passende kraft, brug maskinen ved lavest muligt omdrejningstal for at udføre arbejdet, vær iført høreværn, hold hyppige og passende pauser under arbejdet. Opmagasinering

• For at mindske risikoen for brand må kasser med opskåret materiale ikke efterlades i et lukket rum.

BATTERIOPLADER VIGTIGT De følgende sikkerhedsforskrifter integrerer sikkerhedskravene i den specikke instruktionsbog til batteriet og opladeren, der leveres sammen med maskinen.

• Batteriet må kun oplades ved hjælp af batteriopladere, som er anbefalet af producenten. En uegnet batterioplader kan medføre elektriske stød, overophedning og udslip af batterisyre.

• Anvend kun de batterier, der specikt er beregnet til dit værktøj. Anvendelse af andre batterier kan medføre kvæstelser og brandfare.

• Kontrollér at apparatet er slukket, inden du sætter batteriet i. Indsættelse af et batteri i et tændt elektrisk apparat kan medføre brand.

• Hold batteriet væk fra papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan skabe kortslutning mellem batteriklemmerne, når batteriet ikke er i brug. En kortslutning mellem batteriklemmerne kan medføre forbrændinger eller brandfare.

• Brug ikke batteriopladeren i omgivelser med brandfarlige dampe eller stoer eller på et letantændeligt underlag, som papir, stof eller lign. Batteriopladeren bliver varm under opladningen og kan medføre brand.

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser).

• Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, slidte dele og andre komponenter, som kan påvirke miljøet; disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne.

• Overhold nøje de lokale bestemmelser vedrørende bortskaelse af restmaterialet efter klipningen

• Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaelse i henhold til de gældende lokale bestemmelser. Elektriske apparater må ikke bortskaes sammen med husholdningsaald. I følge det europæiske direktiv 2012/19/EU om bortskaelse af elektriske og elektroniske apparater og dets genanvendelse i henhold til de nationale bestemmelser, skal elektriske apparater efter endt levetid indsamles separat med det formål at kunne genanvendes på en miljøforsvarlig måde. Hvis elektriske apparater bortskaes direkte på losseplads eller i terræn, kan skadelige stoer sive ned til grundvandet og trænge ind i fødekæden med risiko for menneskers sundhed og velvære. Yderligere oplysninger om bortskaelse af dette produkt kan fås hos de lokale myndigheder for bortskaelse af husholdningsaald eller hos din forhandler. Når batterierne er udtjente, skal de bortskaes på en miljøvenlig måde. Batteriet indeholder materiale, som er skadeligt for jer og for miljøet. Det skal fjernes og bortskaes særskilt på en genbrugsstation, som tager imod litium-ion-batterier. Aaldssortering af produkter og brugt emballage sikrer, at materialer kan genbruges og genanvendes. Brug af genbrugte materialer hjælper med at forhindre miljøforurening og reducerer efterspørgslen efter råmaterialer.

2.7 YDERLIGERE RISIKO

Også selv om alle sikkerhedsanvisninger overholdes, kan der stadig forekomme andre risici. I betragtning af denneDA - 7 maskines type og konstruktion bør man tage højde for nedenstående mulige farer:

• Udslyngning af materiale, som kan medføre øjenskader;

• Skader ved høresansen, hvis der ikke bruges høreværn.

Denne maskine er et redskab til havepleje og navnlig en bærbar løvblæser som strømforsynes af et batteri. Maskinen består hovedsageligt af en motor, der driver en rotor, som producerer en kraftig luftstrøm.

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til:

• ytning og ophobning ved blæsning af blade, græs og forskellige rester af begrænset vægt og størrelse.

3.1.2 Utilsigtet brug

Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende):

• ophobning eller opsamling af brandbare eller eksplosionsfarlige produkter, varm aske eller materiale under forbrænding uden amme, tændte cigaretter, glasskår, skarpe genstande, genstande af metal, sten og ethvert andet produkt, som kan være farligt for brugerens og andre personers sikkerhed;

• rette luftstrålen mod personer og/eller dyr;

• indsætte genstande i indsugningsgitteret;

• bruge maskinen uden det tilbehør, der er tiltænkt af fabrikanten for den konkrete opgave, eller bruge tilbehør, som ikke er godkendt af fabrikanten;

• når maskinen anvendes af ere brugere. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug".

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (Fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis. Symbolernes betydning: ADVARSEL! FARE! Hvis denne maskine anvendes ukorrekt, kan den være farlig for brugeren og andre.. ADVARSEL! Læs brug- sanvisningen inden brug af denne maskine. Brug høreværn og beskyttelsesbriller. Maskinen må ikke udsættes for regn (eller fugt). FARE FOR UDSLYNGNING! Vær opmærksom på mulig udslyngning af materiale forårsaget af luften, som kan medføre alvorlige personskader og materielle skader. FARE FOR UDSLYNGNING! Når maskinen er i brug, skal samtlige personer og/eller husdyr holdes i en afstand på mindst 15 m fra maskinen. Fare for lemlæstelse! Hold altid hænderne på sikker afstand af luftindsugningsgitteret. Det roterende skovlhjul kan forårsage alvorlige personskader.DA - 8 Fare for alvorlig personskade! Hold løstsiddende tøj væk fra luftindsugningsgitteret, da det risikerer at sætte sig fast i skovlhjulet og forårsage alvorlige personskader. Fare for alvorlig personskade! Hold hår væk fra luftindsugningsgitteret, da det risikerer at sætte sig fast i skovlhjulet og forårsage alvorlige personskader. Langt hår skal holdes forsvarligt samlet. VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

3.3 TYPESKILT PÅ PRODUKTET

Produktets typeskilt indeholder de følgende data (Fig. 1 ):

1. Fabrikantens navn og adresse

4. Overensstemmelsesmærkning

5. Forsyningsspænding

Skriv maskinens identikationsoplysninger i felterne på etiketten på indersiden af forsiden. VIGTIGT Anvend identikationsdata på typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter. VIGTIGT Eksemplet på overensstemmelseserklæringen ndes på de sidste sider i denne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende funktioner (Fig.1 ): A. Motorenhed: leverer bevægelse til skovlhjulet. B. Blæserør: er det element som udleder luftstrømmen. C. Håndtag: gør det muligt at styre maskinen. D. Sele (om forudset): består af stofremme som føres over skuldrene og hjælper med at holde maskinens vægt under arbejdet. E. Fastgøringspunkt på selen (om forudset): der hvor selen fastgøres til maskinen. F. Batteri (ekstraudstyr, afsnit 14.1): leverer strøm til redskabet; egenskaberne og brugsforskrifterne beskrives i den specikke vejledning. G. Batterilader (ekstraudstyr, afsnit 14.2): anvendes til at oplade batteriet; egenskaberne og brugsforskrifterne beskrives i den specikke vejledning. Der ndes to modeller af batteriladere: G1 (hurtig batterilader); G2 (standard batterilader). H. Batterirygsæk (tilbehør, afsnit 14.3): anordningen hvor batterierne huses.

I. Tilslutningskabel: kabel til tilslutning

af batterirygsækken til maskinen. J. Batterisimulator (tilbehør, afsnit 14.4): anordning, der, hvis den er indsat i maskinens leje, tillader brug af batteriholderens rygsæk.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres efter fjernelse af emballagen. Udpakningen og den endelige montering skal udføres på en jævn og stabil overade, hvor der er tilstrækkelig plads til at ytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

4.1 KOMPONENTER TIL MONTERINGEN

Alle nødvendige dele til monteringen ndes i emballagen.

1. Åbn emballagen forsigtigt for ikke

inklusiv denne vejledning.

3. Tag alle umonterede enkeltdele ud af kassen.

4. Tag maskinen ud af emballagen.

5. Bortskaf kasse og emballage

i overensstemmelse med de lokale bestemmelser. Før monteringen udføres skal man kontrollere, at batteriet ikke sidder i sit sæde.DA - 9

ud for den udragende kant (Fig. 3.B) på luftudblæsningsmundingen (Fig. 3.C).

2. Skub røret (Fig. 3.D) så det fastsættes

stabilt på motorenheden, der skal mærkes et “klik” som bekræfter blokeringen. – Røret demonteres ved at trykke på knappen (Fig. 3.A) og trække det af. VIGTIGT Stands maskinen og tag altid batteriet ud (afsnit 7.2.2) hver gang blæserøret afmonteres.

fremspringet på venstre side (Fig.4.A) eller på højre side (Fig.4.C) af maskinen. VIGTIGT Placer fastgørelsespunktet på venstre side, hvis du arbejder med at holde maskinen med din højre hånd, eller på højre side, hvis du arbejder med at holde maskinen med din venstre hånd.

2. Skru fastgørelsespunktet på selen fast

med den medfølgende skrue (Fig. 4.B)

4.4 OPSÆTNING AF BATTERIRYGSÆK

(OM FORUDSET) Batterirygsækken leveres allerede samlet (Fig. 1.H) og kan løsnes fra skulderremholderen (Fig.

5) og bæres i hånden.

Tryk på de to øverste knapper for at frigøre batterirygsækken (Fig. 5.A). Batterihusene er placeret på begge sider af rygsækken (Fig. 6) På højre side af rygsækken nder du:

• kabelstik (Fig. 7.A)

• batterivælger (Fig. 7.B)

• et USB-stik til opladning af andre enheder (f.eks. mobiltelefoner) (Fig. 7.C) For at undgå løse kabler er der passager på begge sider og i det bageste område, hvor strømkablet skal føres igennem.

FRAKOBLINGSANORDNING) Tryk på denne knap (Fig. 8.A) aktiverer og inaktiverer maskinens elektriske kredsløb og den tilsvarende lysdiode (Fig. 8.C) tænder. Ved tryk på hastighedens knap (Fig. 8.B) deneres luftens styrke og de 3 tilsvarende lysdioder (Fig. 8.D) tænder. Hvis man afbryder arbejdet (uden at slukke for maskinen), genstarter den med den indstillede hastighed, når arbejdet genoptages. Slukkede lysdioder: det elektriske kredsløb er fuldstændig afbrudt. VIGTIGT Man må aldrig holde ngeren på knappen under ytning for at undgå utilsigtet start. Ikonet “Advarsel” (Fig. 8.E) tænder i tilfælde af havari på maskinen (jfr. tabellen Problemer og deres løsning, afsnit 13).

5.2 HASTIGHEDSREGULATOR

Aktivering af hastighedsregulatoren (Fig. 8.F) tillader en start/standsning af maskinen og samtidig indkobling/frakobling ventilatoren. For at starte: – tryk på hastighedsregulatoren. Maskinen standser automatisk, når hastighedsregulatoren slippes.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

Før arbejdet startes er det nødvendigt at udføre en række kontroller og handlinger for at sikre, at arbejdet udføres hensigtsmæssigt og under sikre forhold.DA - 10

6.1.1 Kontrol af batteriet

Maskinen leveres uden batteri. Køb et batteri med tilstrækkelig kapacitet i forhold til driftskravene og lad det helt op i henhold til vejledningen i batteriets håndbog. Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data".

• Før brugen (hver gang): – kontrollér batteriets ladetilstand i henhold til anvisningerne i batteriets brugsanvisning.

6.1.2 Brug af bæreselen (om forudset)

Bæreselen skal tages på, inden maskinen forbindes ved sin kobling (Fig. 4.A, 4.C), og selen skal justeres under hensyntagen til brugerens højde og kropsbygning. Remmen (Fig. 9.A) skal føres over højre eller venstre skulder og følge siden af kroppen. Bær altid kun maskinen med remmen lagt over den ene skulder, så den hurtigt kan yttes væk fra kroppen i tilfælde af en farlig situation.

6.1.3 Sådan bruger du rygsækken

1. Indsæt batteriet i et af rummene på

batterirygsækken (Fig. 6), og tryk det i bund indtil der høres et "klik", som tegn på at det er låst i stilling og har sikker elektrisk kontakt;

2. slut kablet til rygsækken i stikket (Fig.

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinen tages i brug.

6.2.1 Generel kontrol

Emne Resultat Håndgreb (g. 1.C) Rengjorte, tørre og korrekt og stramt fastgjorte til maskinen Fastgøringspunkt på selen (Fig. 1.E) Korrekt placeret Skruer på maskinen Korrekt fastgjorte (ikke løsnede) Gennemstrømning af køleluft Ikke tilstoppet Blæserør (Fig. 1.B) Korrekt monteret. Skovlhjul Ingen tegn på skader Beskyttelsesanordninger Ingen tegn på skader Batteri (Fig. 1.F) Ingen skade på dets kappe, ingen væskeudsivning Maskine Ingen tegn på skader eller slid Hastighedsregulator (g. 8.F) Skal kunne bevæge sig frit uden at være stram. Prøvekørsel Ingen usædvanlige vibrationer. Ingen usædvanlige lyde

6.2.2 Funktionsafprøvning af maskinen

7. Indsæt batteriet i dets

8. Tænd for maskinen

hastighedsregulatoren (Fig. 8.F). Maskinen starter og skovlhjulet roterer.

vende automatisk og hurtigt tilbage til neutral position og maskinen skal standse. Hvis en af kontrollerne ikke fører til resultatet angivet i den følgende tabel, må maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroller og en eventuel reparation.DA - 11

2. sørg for at blæserøret ikke er vendt

mod eventuelle omkringstående personer eller snavs;

3. indsæt batteriet korrekt i dets leje

(Fig. 11.A)(afsnit 7.2.3);

4. tryk på sikkerhedsknappen (Fig. 8.A);

5. tryk på hastighedsregulatoren (Fig. 8.F).

2. sørg for at blæserøret ikke er vendt

4. forbind tilslutningskablet til

batterisimulatoren (Fig.11.I)

5. vælg batteriet, som skal aktiveres,

med batterivælgeren (Fig. 7.B)

6. tryk på sikkerhedsknappen (g. 8.A)

7. tryk på hastighedsregulatoren (Fig. 8.F)

I løbet af arbejdet, skal man altid holde godt fat på maskinen med hånden på det øverste greb (Fig. 12). BEMÆRK Under brugen er batteriet beskyttet mod komplet aadning ved hjælp af en beskyttelsesanordning, som slukker maskinen og hindrer dens funktion. BEMÆRK Maskinen slukkes automatisk efter et minut uden aktivitet, hvis den er tændt.

6.4.1 Justering af hastigheden

Det er altid hensigtsmæssigt at justere skovlhjulets omdrejningshastighed i forhold til den type materiale, der skal fjernes, hvilket gøres med knappen (Fig. 8.B): – lav blæsehastighed til lette materialer og små blade på plænen; – medium blæsehastighed til at fjerne græs og lette blade på asfalt eller solid jordbund; – høj blæsehastighed (3 tændte lysdioder, Fig. 8.D) til tungere materialer, så som frisk sne eller voluminøst snavs.

6.4.2 Tips til brugen

Gå langsomt frem mens enden af blæserøret holdes i passende afstand fra jorden (g. 12). For at undgå at sprede materialet som skal fjernes, skal luftstrømmen bevæges rundt langs yderkanterne af materialebunken. Ret aldrig luftstrømmen mod midten af bunken.

Fremgangsmåde ved standsning af maskinen:

Når maskinen standses, stopper skovlhjulet først efter nogle sekunder. Stands altid maskinen: – under ytning fra det ene arbejdsområde til det andet. Man må aldrig holde hånden på hastighedsregulatoren under ytning for at undgå utilsigtet start.

6.6.1 Efter brug med batteriet

1. Fjern batteriet fra dets leje og

oplad det (afsnit 7.2.2);

2. lad motoren køle af, inden maskinen

sættes i et hvilket som helst rum;

3. rengør (afsnit 7.3);

4. kontrollér at der ikke ndes komponenter,

som er løse eller beskadigede. Udskift om nødvendigt de beskadigede komponenter og stram eventuelt løstsiddende skruer og bolte, eller kontakt det autoriserede servicecenter.DA - 12

6.6.2 Efter brug med batterisimulator

1. Sæt vælgeren til batterirygsækken

3. tag batterirygsækken af;

4. frakobl tilslutningskablet fra

batterisimulatoren (Fig.13.I) og batterirygsækken (g. 7.A)

5. fjerne batteriet fra rygsækken (Fig.

14) og oplad det (afsnit 7.2.2);

6. lad motoren køle af, inden maskinen

sættes i et hvilket som helst rum;

7. rengør (afsnit 7.3);

8. kontrollér at der ikke ndes komponenter,

som er løse eller beskadigede. Udskift om nødvendigt de beskadigede komponenter og stram eventuelt løstsiddende skruer og bolte, eller kontakt det autoriserede servicecenter. VIGTIGT Tag altid batteriet ud (afsnit

7.2.2) hver gang maskinen stilles

væk eller efterlades uovervåget.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før ethvert vedligeholdelsesindgreb:

• fjerne batteriet fra dets leje og oplad det (afsnit 7.2.2);

• lad motoren køle af, inden maskinen sættes i et hvilket som helst rum;

• tag passende beklædning på, arbejdshandsker og beskyttelsesbriller;

• læs den tilhørende vejledning. Advarsel! Fare for personskader på grund af farlige komponenter i bevægelse! – Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse" (se kap. 12). Formålet med tabellen er at bidrage til at opretholde maskinens eektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber. – Anvendelse af reservedele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens funktion og sikkerhed. Producenten frasiger sig ethvert ansvar for skader forårsaget af anvendelse af ikke-originale reservedele. – Originale reservedele kan fås hos autoriserede servicecentre og forhandlere. VIGTIGT Alle handlinger til vedligeholdelse og regulering, som ikke er beskrevet i denne brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

Batteriets autonomi (og dermed det bearbejdede areal inden genopladning) betinges primært af:

• brugerens opførsel, man bør undgå: – hyppig tænding og slukning under arbejdet – en omdrejningshastighed af skovlhjulet der ikke er egnet til den type materiale, som skal fjernes (afsnit 6.4.1). For at optimere batteriets autonomi er det altid en god ide at:

• indstille en omdrejningshastighed af skovlhjulet der er egnet til den type materiale, som skal fjernes. I tilfælde af at man ønsker at anvende maskinen i længere arbejdssessioner end standardbatteriet er i stand til at understøtte, kan man:

• købe et sekundært standardbatteri til erstatning for det aadede batteri, således at man kan fortsætte arbejdet

• købe et batteri med større autonomi i forhold til standardbatteriet (afsnit 14.1).

7.2.2 Fjernelse og opladning af batteri

1. Tryk på låseknappen, som sidder i

batteriet på maskinen (Fig. 13.A) eller rygsækken (Fig. 14. A) (om forudset);

2. fjern batteriet fra maskinen (Fig. 13.B) eller fra

batterirygsækken (Fig. 14.B) (om forudset);

3. sæt batteriet (Fig. 15.A) i lejet i

stikkontakt med en spænding, som svarer til hvad der er angivet på typeskiltet;

5. sørg altid for en fuldstændig genopladning

under overholdelse af forskrifterne i batteriets/batteriopladerens brugsanvisning.DA - 13 BEMÆRK Batteriet er udstyret med en beskyttelse, som hindrer opladning, såfremt temperaturen er under frysepunktet (0 °C) eller over +45 °C. BEMÆRK Batteriet kan oplades (også delvist) på et hvilket som helst tidspunkt, uden at dette indebærer risiko for beskadigelse af batteriet.

1. fjern batteriet fra dets sæde i batteriladeren

(Fig. 16.A) (undgå at det lader i lang tid efter at det er helt opladet);

3. sæt batteriet i dets hus på maskinen

(Fig. 11.A) eller i en af husene på batterirygsækken (Fig. 6) (om forudset)

4. tryk batteriet i bund indtil der høres et

• Rengør altid maskinen efter brug med en ren klud fugtet med et neutralt rengøringsmiddel.

• Fjern ethvert spor af fugt med en blød og tør klud. Fugtighed risikerer at forårsage elektrisk stød.

• Anvend ikke aggressive rengøringsmidler eller opløsningsmidler til at rengøre plastdelene og håndgrebene.

• Brug ikke vandstråler, og undgå at gøre motoren og de elektriske dele våde.

• Hold altid skovlhjulet rent og frit for støv og snavs ved at blæse det rent med trykluft gennem gitteret. Sprøjt ikke vand på skovlhjulet.

• Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.

• Kontrollér regelmæssigt at håndtagene sidder korrekt fast.

VIGTIGT Sikkerhedsforskrifterne, som skal følges under opmagasinering af maskinen, er beskrevet i afsnit 2.4. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

oplad det (afsnit 7.2.2);

2. lad motoren køle af, inden maskinen

sættes i et hvilket som helst rum;

3. rengør (afsnit 7.3);

4. kontrollér at der ikke ndes komponenter,

som er løse eller beskadigede. Om nødvendigt udskiftes beskadigede dele og eventuelle løse skruer og møtrikker strammes eller et autoriseret servicecenter kontaktes;

5. opmagasiner maskinen:

– et tørt sted; – beskyttet mod vind og vejr; – utilgængeligt for børn; – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse.

8.2 OPMAGASINERING AF BATTERIET

Batteriet skal opbevares i skyggen, køligt og et sted hvor der ikke er fugtigt. BEMÆRK Ved længere tids opmagasinering skal batteriet oplades hver anden måned for at forlænge dets levetid.

9. FLYTNING OG TRANSPORT

Hver gang maskinen skal yttes eller transporteres, skal man: – standse maskinen (afsnit 6.5) – fjerne batteriet fra dets leje og oplad det (afsnit 7.2.2); – tag udelukkende fat i maskinen ved håndtagene, og vend rørene på en sådan måde, at de ikke kommer i vejen. Når maskinen transporteres i bil skal man: – afmontere rørene; – skal maskinen sikres på passende vis ved hjælp af wirer eller kæder; – anbringe den, så den ikke udgør en risiko for nogen.DA - 14

10. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udføres af brugeren selv. Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalicerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dækkes af garantien.

• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.

• Uoriginale reservedele og tilbehør er ikke godkendte; brug af uoriginale reservedele og tilbehør kompromitterer sikkerheden og fritager producenten fra enhver forpligtelse og ethvert ansvar.

• Det anbefales at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• manglende kendskab til den medfølgende dokumentation;

• utilsigtet eller ukorrekt brug og montage;

• anvendelse af uoriginale reservedele;

• anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• normal slitage af brugsmaterialer;

• normal slitage. Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.

12. TABEL FOR VEDLIGEHOLDELSE

Indgreb Hyppighed Note MASKINE Kontrol af alle fastgørelsesanordninger Før hver brug afsnit 7.4 Sikkerhedstjek / Kontrol af betjeninger Før hver brug afsnit 6.2 Kontrol af batteriets ladningstilstand Før hver brug * Opladning af batteriet Efter hver brug afsnit 7.2.2

Rengøring af maskinen og motoren Efter hver brug afsnit 7.3 Kontrol af eventuelle skader på maskinen. Kontakt om nødvendigt et autoriseret servicecenter. Efter hver brug -

1. Maskinen starter ikke,

når der trykkes på hastighedsregulatoren Batteriet mangler eller er ikke sat korrekt i Kontrollér, at batteriet er anbragt korrekt (afsnit 7.2.3) Batteriet er aadet Kontrollér opladningen, og oplad batteriet (afsnit 7.2.2) Hastighedsregulatoren er defekt eller blæseren er beskadiget Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.

under arbejdet Batteriet er ikke sat korrekt i Kontrollér, at batteriet er anbragt korrekt (afsnit 7.2.3) Batteriet er aadet Kontrollér opladningen, og oplad batteriet (afsnit 7.2.2)

3. Skovlhjulet drejer,

men der kommer ikke luft ud af blæserøret Blæserøret er blokeret eller tilstoppet Stands maskinen, tag batteriet ud og fjern eventuelle tilstopninger.

4. Der høres støj og/eller

overdrevne vibrationer under arbejdet Løsnede eller beskadigede dele Stands maskinen, tag batteriet ud og: – undersøg skaderne; – kontrollér, om der er tegn på løse dele, og fastspænd dem; – udskift eller reparér de beskadigede dele med dele med samme karakteristika.

mens den bruges Blæseren er beskadiget. Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.

6. Batteriets autonomi

er dårlig Brugsforholdene er krævende og strømforbruget er stort Optimér brugen (afsnit 7.2.1) Batteriet er utilstrækkeligt til arbejdsforholdene Anvend et sekundært batteri eller et større batteri (afsnit 14.1) Batteriets kapacitet er nedsat Køb et nyt batteri

ikke batteriet Batteriet er ikke sat korrekt i opladeren Kontroller at batteriet er sat korrekt i (afsnit 7.2.3) Omgivelserne er ikke passende Oplad batteriet i omgivelser med en passende temperatur (se batteriets/ batteriladerens brugsanvisning) Kontakterne er snavsede Rengør kontakterne Der mangler spænding til opladeren Kontroller at stikket er sat i stikkontakten, og at der er spænding på kontakten Batteriopladeren er defekt Udskift den med en original reservedel Hvis problemet vedbliver, skal man konsultere batteriets/batteriladerens brugsanvisning

8. Kontrollampen (Fig. 8.E)

forbliver konstant tændt Mislykket selvkontrol Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.DA - 16

er tændt og blinker Batterikommunikationsfejl Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Blokeret rotor Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Elektrisk overbelastning Optimér brug af maskinen. Overophedet PCB Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.

Der ndes batterier med anden kapacitet, i stand til at imødekomme de forskellige driftskrav (Fig.17). Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data".

Anordning anvendt til opladning af batteriet: hurtig (Fig. 18.A), standard (Fig. 18.B).

Enhed, der huser to batterier og tilvejebringer den elektriske strøm, der er nødvendig til betjening af maskinen. Den leveres med forbindelseskablet til maskinen (Fig. 1.I) og med en vælger (Fig. 7.B) til at vælge et af de to batterier (position “1” og “2”) og "OFF".

14.4 BATTERISIMULATOR

Batterisimulator: anordning, der, hvis den er indsat i maskinens leje, tillader brug af batteriholderens rygsæk.DE -

9. Vær meget forsiktig

på et underlag med singel hvor materialet som slynges ut kan forårsake skader.

1. Hold godt fast i maskinen

3. Innta en fast og stabil

1. Maskinen skal ikke

brukes av personer som ikke er i stand til å holde den fast med begge hender og/eller ikke klarer å stå oppreist og i balanse mens arbeidet pågår.NO - 5

2. Maskinen må aldri

brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.

3. Maskinen må aldri

mikrobryterne må ikke deaktiveres eller tukles med.

I. Koblingsledning: ledning som kobler

2. Koble ledningen i den tilhørende

4. Fest koblingsledningen til

4. frakoble koblingsledningen fra

1. Maskinen starter ikke

4. anslut anslutningskabeln till

2. Erklærer på eget ansvar, at maskinen:

bærbar haveblæser a) Type / Model c) Serienummer d) Motor: batteri

3. Er i overensstemmelse med

specifikationerne ifølge direktiverne: e) Certificeringsorgan

4. Henvisning til harmoniserede standarder

g) Målt lydeffektniveau h) Garanteret lydeffektniveau k) Luftflow n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato FI ( Alkuperäisten ohjeiden käännös) EY-VAATIMUSTENMUKAISUUSVAKUUTUS (Konedirektiivi 2006/42/EY, Liite II, osa A)
