MANUAL DE USUARIO BL 500e Kit STIGA

Soplador portátil de jardín a batería

MANUAL DE INSTRUCCIONES

ATENCIÓN: antes de utilizar esta máquina, lea atentamente el manual de instrucciones.

[2] Tensión de alimentación MÁX [3] Tensión de alimentación NOMINAL [4] Velocidad sin carga [5] Velocidad máxima de aire [6] Flujo de aire [7] Peso sin grupo batería [8] Nivel de presión acústica medido (en base a la norma EN 50636-2-100) [9] Incertidumbre de medida [10] Nivel de potencia acústica medido (en base a la norma EN 50636-2-100) [11] Nivel de potencia acústica garantizado (en base a la norma 2000/14/EC) [12] Nivel de vibraciones (en base a la norma EN 50636-2-100) [13] Accesorios bajo pedido [14] Grupo batería, mod. [15] Cargador de batería [16] Mochila portabaterías [17] Simulador de batería (*) El uso de esta batería está permitido únicamente con la mochila portabaterías. Queda prohibido introducir la batería en la cavidad de la máquina. a) NOTA: el valor total declarado de las vibraciones se midió obedeciendo a un método normalizado de prueba y puede utilizarse para comparar una herramienta con otra. El valor total de las vibraciones puede utilizarse también en una evaluación preliminar de la exposición. b) ADVERTENCIA: la emisión de vibraciones durante el uso efectivo de la herramienta puede ser diferente del valor total declarado según los modos en los que se utiliza la misma. Por lo tanto, durante el trabajo, se deben adoptar las siguientes medidas de seguridad destinadas a proteger al operador: utilizar guantes durante el uso, limitar los tiempos de utilización de la máquina y disminuir los tiempos en los que se mantiene presionada la palanca de mando acelerador.

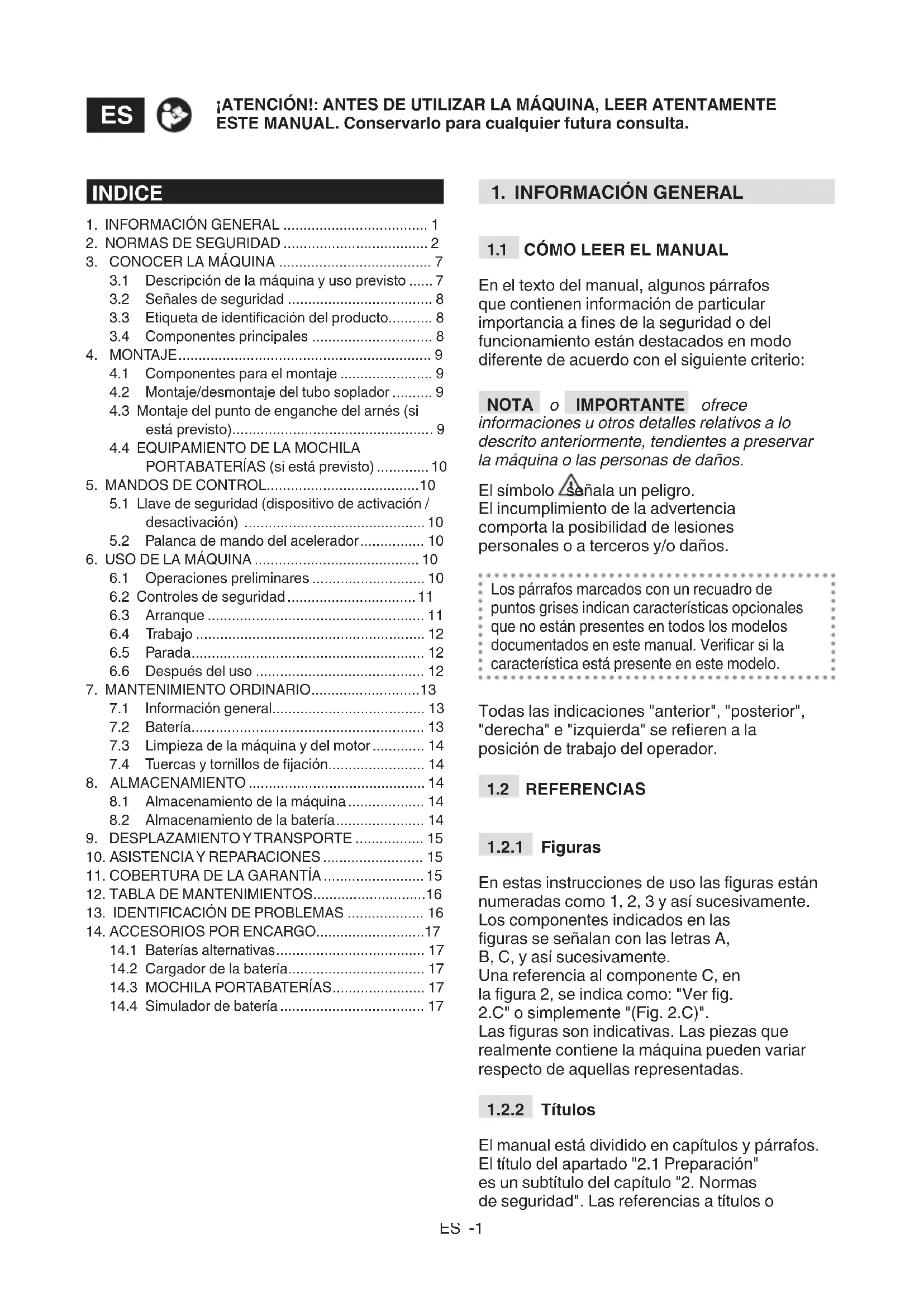

1. INFORMACIÓN GENERAL

1.1 CÓMO LEER EL MANUAL

En el texto del manual, algunos párrafos que contienen información de particular importancia a nes de la seguridad o del funcionamiento están destacados en modo diferente de acuerdo con el siguiente criterio: NOTA o IMPORTANTE ofrece informaciones u otros detalles relativos a lo descrito anteriormente, tendientes a preservar la máquina o las personas de daños. El símbolo señala un peligro. El incumplimiento de la advertencia comporta la posibilidad de lesiones personales o a terceros y/o daños. Los párrafos marcados con un recuadro de puntos grises indican características opcionales que no están presentes en todos los modelos documentados en este manual. Vericar si la característica está presente en este modelo. Todas las indicaciones "anterior", "posterior", "derecha" e "izquierda" se reeren a la posición de trabajo del operador.

En estas instrucciones de uso las guras están numeradas como 1, 2, 3 y así sucesivamente. Los componentes indicados en las guras se señalan con las letras A, B, C, y así sucesivamente. Una referencia al componente C, en la gura 2, se indica como: "Ver g. 2.C" o simplemente "(Fig. 2.C)". Las guras son indicativas. Las piezas que realmente contiene la máquina pueden variar respecto de aquellas representadas.

El manual está dividido en capítulos y párrafos. El título del apartado "2.1 Preparación" es un subtítulo del capítulo "2. Normas de seguridad". Las referencias a títulos o INDICE

3.1 Descripción de la máquina y uso previsto ...... 7

3.2 Señales de seguridad .................................... 8

3.3 Etiqueta de identicación del producto ........... 8

4.1 Componentes para el montaje ....................... 9

4.2 Montaje/desmontaje del tubo soplador .......... 9

4.3 Montaje del punto de enganche del arnés (si

5.1 Llave de seguridad (dispositivo de activación /

desactivación) ............................................. 10

6.6 Después del uso .......................................... 12

7.3 Limpieza de la máquina y del motor ............. 14

7.4 Tuercas y tornillos de jación ........................ 14

8. ALMACENAMIENTO ............................................ 14

8.1 Almacenamiento de la máquina ................... 14

8.2 Almacenamiento de la batería ...................... 14

13. IDENTIFICACIÓN DE PROBLEMAS ................... 16

14.2 Cargador de la batería .................................. 17

párrafos están señaladas con la abreviatura cap. o apart. y el número correspondiente. Ejemplo: "cap. 2" o "apart. 2.1".

Familiarizarse con los mandos y el uso apropiado de la máquina. Aprender a parar la máquina rápidamente. El incumplimiento de las advertencias y de las instrucciones puede causar incendios y/o graves lesiones.

1. Nunca permita que usen

la máquina niños, personas con reducidas capacidades físicas, sensoriales o mentales o sin experiencia y conocimiento o personas que no estén debidamente familiarizados con las instrucciones. Las leyes locales pueden jar una edad mínima para el usuario.

2. No utilizar la máquina

si el usuario está cansado o en malas condiciones de salud, o si ha ingerido fármacos, drogas, alcohol o sustancias nocivas que pudieran afectar sus reejos y capacidad de atención.

3. Tener presente que

el operador o usuario es el responsable de los accidentes y daños no previstos que pudieran afectar a otras personas o a sus posesiones. El usuario es responsable de evaluar los riesgos potenciales del terreno sobre el cual debe trabajar, así como de tomar todas las precauciones necesarias para garantizar su seguridad y la de terceros, especialmente en pendientes, terrenos accidentados, resbaladizos o inestables.

4. Si se quisiera ceder o

prestar la máquina a otras personas, asegurarse de que el usuario haya leído las instrucciones de uso del presente manual.

PRELIMINARES Equipos de protección individual (EPI)

1. Emplear indumentaria

adecuada, calzado de trabajo resistente con suelas antideslizantes y pantalones largos. No accionar la máquina descalzo o con sandalias. Utilizar auriculares de protección para el oído, guantes antivibración, gafas de protección y mascara antipolvo.

2. El uso de protecciones

acústicas puede reducir la capacidad de percibir posibles advertencias (gritos o alarmas). Prestar máxima atención a lo que sucede alrededor del área de trabajo.

3. No llevar bufandas,

camisas, collares, pulseras, ropa con volantes o lazos, corbatas o accesorios colgantes o anchos que puedan quedar atrapados en la máquina o en objetos y materiales presentes en el lugar de trabajo.

4. Mantener el pelo alejado

de la rejilla de entrada del aire ya que podría engancharse en la parte giratoria y causar accidentes graves. Recogerse el pelo largo adecuadamente.ES -3 Zona de trabajo/Máquina

1. Inspeccione a fondo toda

la zona de trabajo y utilice un rastrillo o una escoba para liberar manualmente los residuos y eliminar todo lo que pueda lanzar la máquina.

2. En caso de terreno

polvoroso, se aconseja humedecer ligeramente la supercie.

3. Para evitar el riesgo de

incendio, no deje la máquina con el motor caliente entre las hojas o la hierba seca.

1. No usar la máquina

en ambientes con riesgo de explosión, en presencia de líquidos inamables, gases o polvo. Las herramientas eléctricas generan chispas que pueden incendiar el polvo o los vapores.

2. Trabajar solo con luz

diurna o con una buena luz articial y en condiciones de buena visibilidad.

3. Mantener a las personas,

niños y animales lejos de la zona de trabajo. Los niños deben ser vigilados por un adulto. Los niños no deben jugar con el equipo.

4. Compruebe que otras

personas se encuentren al menos a 15 metros del radio de acción de la máquina.

5. Evitar trabajar en

la hierba mojada, bajo la lluvia y con riesgo de tormentas, especialmente con probabilidad de relámpagos.

6. Evitar siempre trabajar

con el suelo mojado o resbaladizo o sobre terrenos demasiado accidentados o abruptos que no garanticen la estabilidad del operador durante el trabajo.

7. No exponer la máquina

a la lluvia o la humedad. El agua que penetra en un aparato aumenta el riesgo de descarga eléctrica.

8. Prestar especial atención

a las irregularidades del terreno (cambios de rasante, cunetas), pendientes, peligros escondidos y presencia de posibles obstáculos que puedan limitar la visibilidad.

atención cerca de barrancos, acequias o diques.

10. Cuando se utiliza la

máquina cerca de la carretera, prestar atención al tráco.

11. Tenga en cuenta la

dirección del viento y no trabaje nunca contra el viento.

12. No utilice la máquina

cerca de ventanas abiertas.

13. No utilice la máquina

en supercies pavimentadas o con grava con el n de evitar que el material que se retira produzca lesiones.

14. Evitar que el material

retirado se acumule en la zona de descarga, pues podría obstaculizar la correcta eliminación causando contragolpes de material a través de las aperturas de aspiración. Comportamientos

1. Durante la actividad

en modalidad de soplador, se debe sujetar la máquina rmemente por la empuñadura superior con la mano derecha.ES -4

2. Evitar el contacto del

cuerpo con supercies de masa o a tierra, como tubos, radiadores, cocinas, frigorícos. El riesgo de descarga eléctrica aumenta si el cuerpo se encuentra en masa o a tierra.

3. Durante el uso, asumir

una posición ja y estable, adoptando una actitud prudente en todo momento.

4. No se desequilibre.

5. Evite chocar la máquina

violentamente contra cuerpos extraños y preste atención a las posibles proyecciones de material y polvo originadas por el aire.

6. No oriente el chorro de

aire hacia personas o animales.

7. En la modalidad de

soplador, preste la máxima atención para evitar que el material eliminado o el polvo que se levanta puedan causar lesiones a personas o animales, así como daños a sus propiedades.

8. No correr con la máquina,

procurar solo caminar.

9. Mantener siempre la

cara, las manos y el cuerpo lejos de la rejilla de aspiración y de la boca de expulsión del aire y no obstruir el paso del mismo, ya sea durante el arranque ya sea durante el uso normal de la máquina.

10. Las partes rotatorias

pueden provocar graves lesiones. Evitar el contacto con dichas partes cuando aún están girando.

• En caso de roturas o accidentes durante el trabajo, parar inmediatamente el motor y alejar la máquina para no provocar otros daños; En caso de accidentes con lesiones personales o a terceros, poner en marcha inmediatamente los procedimientos de primeros auxilios más adecuados a la situación y acudir a un Centro de Salud. Retirar cuidadosamente los eventuales residuos que pudieran causar daños o lesiones a personas o animales, en caso de que quedaran sin supervisión.

• La exposición prolongada a las vibraciones puede causar lesiones y trastornos neurovasculares (conocidos también como "fenómeno de Raynaud" o "mano blanca") especialmente a quien padece de problemas circulatorios. Los síntomas pueden afectar a las manos, las muñecas y los dedos y se maniestan con la pérdida de sensibilidad, torpor, picor, dolor, decoloración o cambios estructurales de la piel. Estos efectos pueden aumentar por las bajas temperaturas ambientales y/o por un uso excesivo de las empuñaduras. En caso de aparición de dichos síntomas, reducir los tiempos de uso de la máquina y consultar a un médico. Limitaciones del uso

1. La máquina no debe ser

utilizada por personas que no sean capaces de sujetarla rmemente con dos manos y/o permanecer estables en equilibrio durante el trabajo.

2. No utilice nunca la

máquina con protecciones dañadas, ausentes o colocadas de forma incorrecta.ES -5

3. No utilice la máquina

sin haber montado todos los accesorios previstos para cada uso.

desactivar, quitar ni manipular los sistemas de seguridad/ microinterruptores presentes.

5. No utilice la herramienta

eléctrica si el interruptor no es capaz de ponerla en marcha o pararla normalmente. Una herramienta eléctrica que no se puede accionar con el interruptor resulta peligrosa y debe ser reparada.

6. No someter la máquina a

esfuerzos excesivos y no usar una máquina pequeña para efectuar trabajos pesados; el uso de una máquina adecuada reduce los riesgos y mejora la calidad del trabajo.

ALMACENAMIENTO Efectuar un regular mantenimiento y un correcto almacenamiento preserva la seguridad de la máquina y el nivel de sus prestaciones. Mantenimiento

• No utilizar jamás la máquina con piezas desgastadas o dañadas. Las piezas averiadas o deterioradas deben ser sustituidas y jamás reparadas.

• La limpieza y mantenimiento ordinario no deben ser efectuados por niños sin vigilancia. El nivel de ruido y de vibraciones indicado en estas instrucciones son valores máximos de uso de la máquina. Adopte las medidas necesarias con vistas a eliminar posibles daños debidos a ruidos elevados y a esfuerzos por vibraciones; use la máquina a una velocidad constante, sujete la empuñadura con la fuerza adecuada, use la máquina a la potencia mínima necesaria para desempeñar el trabajo, utilice cascos aislantes y realice las pausas necesarias durante la actividad. Almacenamiento

• Para reducir el riesgo de incendio, no dejar contenedores con materiales de desecho dentro de una habitación.

IMPORTANTE Las siguientes normas de seguridad integran las prescripciones de seguridad presentes en el manual especíco de la batería y del cargador de batería adjunto a la máquina.

• Para cargar la batería utilizar solo cargadores recomendados por el fabricante. Un cargador inadecuado puede provocar un choque eléctrico, un sobrecalentamiento o una fuga de líquido corrosivo de la batería.

• Utilizar solo las baterías especícas previstas para su herramienta. El uso de otras baterías puede provocar lesiones y riesgo de incendio.

• Asegurarse de que el aparato esté apagado antes de introducir la batería. Montar una batería en unES -6 aparato eléctrico encendido puede provocar incendios.

• Mantener la batería no utilizada lejos de clips, monedas, llaves, clavos, tornillos u otros pequeños objetos metálicos que puedan provocar un cortocircuito de los contactos. El cortocircuito de los contactos de la batería puede comportar combustiones o incendios.

• No utilizar el cargador en presencia de vapores, sustancias inamables o supercies fácilmente inamables como papel, tela, etc. Durante la recarga, el cargador se calienta y podría provocar un incendio.

• Durante el transporte de los acumuladores, preste atención a que los contactos no se conecten entre ellos y no use contenedores metálicos para el transporte.

MEDIO AMBIENTE La protección del medio ambiente debe ser un aspecto relevante y prioritario en el uso de la máquina, a benecio de la convivencia civil y del ambiente en el que vivimos.

• Evitar causar molestias a los vecinos. Utilizar la máquina solo en horarios razonables (no por la mañana temprano o por la noche, cuando puede resultar molesto).

• Respetar minuciosamente las normas locales sobre la eliminación de embalajes, partes deterioradas o cualquier elemento con fuerte impacto ambiental; estos residuos no deben arrojarse a la basura, sino que deben separarse y entregarse a los centros de recogida especícos que realizarán el reciclaje de los materiales.

• Respetar minuciosamente las normas locales sobre la eliminación de los materiales de desecho

• En el momento de deshacerse de la máquina, no abandonarla en lugares donde pueda perjudicar el medio ambiente; contactar con un centro de recogida, según las normas locales vigentes. No deseche los aparatos eléctricos junto con los residuos domésticos. Según la Directiva Europea 2012/19/CE sobre los residuos de equipos eléctricos y electrónicos y su aplicación conforme a las normas nacionales, los equipos eléctricos fuera de servicio deberán recogerse separadamente para volverse a emplear de manera eco- compatible. Si los equipos eléctricos se eliminan en un vertedero de residuos o en el terreno, las sustancias nocivas pueden alcanzar la capa acuífera y entrar en la cadena alimentaria, dañando la salud y el bienestar de las personas. Para obtener más información sobre la eliminación de este producto, contactar con el Ente competente para la eliminación de los residuos domésticos o con su Distribuidor. Al término de su vida útil, deshacerse de las baterías de forma que se respete siempre elES -7 medio ambiente. La batería contiene materiales peligrosos tanto para las personas como para el medio ambiente. Una vez retirada, la batería debe depositarse de forma separada en una estructura apta para baterías de iones de litio. La separación selectiva de los productos y embalajes utilizados permite el reciclaje de los materiales y su reutilización. La reutilización de materiales reciclados ayuda a prevenir la contaminación medioambiental y a disminuir la demanda de materias primas.

2.7 RIESGOS RESIDUALES

No obstante se respeten las prescripciones de seguridad, aún pueden existir ciertos riesgos residuales que no pueden excluirse. Por el tipo y construcción de la máquina, los potenciales previsibles peligros pueden ser:

• Proyecciones de materiales que pueden lesionar los ojos;

• Lesión del oído, si no se usa ninguna protección acústica.

3. CONOCER LA MÁQUINA

3.1 DESCRIPCIÓN DE LA MÁQUINA

Esta máquina es un equipo de jardinería, más concretamente, un soplador portátil de batería para jardinería. La máquina se compone esencialmente de un motor que acciona un rotor que puede producir un ujo de aire a alta velocidad.

Esta máquina ha sido diseñada y fabricada para:

• el desplazamiento y la acumulación mediante soplado de hojas, hierba y residuos varios de bajo peso y modestas dimensiones.

3.1.2 Uso inadecuado

Cualquier otro tipo de uso, no conforme con los indicados anteriormente, puede ser peligroso y causar daños a personas y/o cosas. Se considera uso inapropiado (entre otras cosas):

• la acumulación o recogida de productos inamables o con riesgo de explosión, brasas calientes o material en combustión sin llama, cigarros encendidos, trozos de vidrio, fragmentos cortantes, objetos metálicos, piedras y cualquier otro elemento que se considere peligroso para la seguridad del operador y de terceros;

• dirigir el soplo de aire hacia personas y/o animales;

• introducir objetos por la rejillas de aspiración;

• utilizar la máquina sin los accesorios suministrados por el fabricante para los diferentes usos o usar accesorios diferentes no previstos;

• El uso de la máquina por parte de más de una persona. IMPORTANTE El uso impropio de la máquina comporta la caducidad de la garantía y la exención del Fabricante de toda responsabilidad, corriendo a cargo del usuario todos los gastos derivados de daños o lesiones propias o a terceros.

3.1.3 Tipo de usuario

Esta máquina está destinada al uso por parte de consumidores, es decir, operadores no profesionales. Está destinada a un uso no profesional.

3.2 SEÑALES DE SEGURIDAD

En la máquina aparecen diferentes símbolos (Fig.2). Su función es la de recordar al operador que debe utilizar la máquina con cuidado y atención. Signicado de los símbolos:ES -8

Esta máquina, si no se usa correctamente, puede ser peligrosa para usted y para terceros. Antes de usar la máquina, leer el manual de instrucciones. Utilizar elementos de protección acústica y gafas. No la exponga a la lluvia (o a la humedad).

Prestar atención a posibles proyecciones de materiales causadas por el ujo de aire; podrían producir graves lesiones a personas o cosas.

¡Mantener alejado a cualquier persona o animal doméstico al menos 15 m durante el uso de la máquina. ¡Peligro de mutilaciones! Mantener las manos alejadas de la rejilla de entrada del aire. Cuando el rotor gira, puede causar accidentes graves. ¡Peligro de lesiones graves! Mantener las prendas con volantes alejadas de la rejilla de entrada del aire ya que podrían engancharse en la parte giratoria y causar accidentes graves. ¡Peligro de lesiones graves! Mantener el pelo alejado de la rejilla de entrada del aire ya que podría engancharse en la parte giratoria y causar accidentes graves. Recogerse el pelo largo adecuadamente. IMPORTANTE Las etiquetas adhesivas dañadas o ilegibles deben sustituirse. Pedir nuevas etiquetas al centro de asistencia autorizado.

DEL PRODUCTO La etiqueta de identicación del producto indica los siguientes datos (Fig. 1 ):

1. Nombre y dirección del Fabricante

3. Nivel de potencia sonora

4. Marca de conformidad

5. Tensión de alimentación

6. Año de fabricación

7. Número de matrícula

8. Código del artículo

9. Clase II; Doble aislamiento

Transcribir los datos de identicación de la máquina en los espacios correspondientes de la etiqueta indicada detrás de la portada. IMPORTANTE Utilizar los datos de identicación indicados en la etiqueta de identicación cada vez que se contacta con el taller autorizado. IMPORTANTE El ejemplo de la declaración de conformidad se encuentra en las últimas páginas del manual.

3.4 COMPONENTES PRINCIPALES

La máquina está constituida por los siguientes componentes principales, a los que corresponden las funciones que se indican a continuación (Fig.1 ): A. : proporciona el movimiento al rotor. B. Tubo soplador: es el elemento destinado a la expulsión del ujo de aire. C. Empuñadura: permite manejar la máquina. D. : Indumentaria constituida por cinturones de tela que, pasando por encima de los hombros, ayuda a sujetar el peso de la máquina durante el trabajo.

Lugar donde se engancha el arnés a la máquina. F. (accesorio por encargo, apart. 14.1): dispositivo que suministra la corriente eléctrica a la máquina; sus características y normas de uso se describen en un manual de instrucciones especíco. G. (accesorio por encargo, apart. 14.2): dispositivo utilizado para cargar la batería; sus características y normas de uso se describen en un manual de instrucciones especíco. EstánES -9 disponibles dos modelos de cargador de batería: G1 (cargador de batería rápido); G2 (cargador de batería estándar). H. Mochila portabaterías (accesorio por encargo, apart. 14.3): dispositivo que permite alojar las baterías.

I. Cable de conexión: cable que

permite conectar la máquina a la mochila portabaterías. J. Simulador de batería (accesorio por encargo, apart. 14.4): dispositivo que, al introducirse en el alojamiento de la máquina, permite el uso de la mochila portabaterías.

IMPORTANTE Las normas de seguridad que se deben seguir están descritas en el cap. 2. Respetar estrictamente dichas indicaciones para evitar riesgos o peligros graves. Por motivos de almacenamiento y transporte, algunos componentes de la máquina no se ensamblan directamente en fábrica, sino que se deben montar después de haber retirado el embalaje, siguiendo las instrucciones descritas a continuación. Para desembalar y terminar el montaje, se debe disponer de una supercie plana y sólida, con espacio suciente para el desplazamiento de la máquina y de los embalajes. Se recomienda siempre emplear las herramientas apropiadas. No utilice la máquina antes de haber seguido todas las indicaciones de la sección "MONTAJE".

4.1 COMPONENTES PARA EL MONTAJE

En el embalaje se incluyen los componentes para el montaje.

1. Abrir el embalaje cuidadosamente

para evitar perder los componentes.

2. Consultar la documentación incluida en

la caja, incluyendo estas instrucciones.

3. Extraer de la caja todos los

componentes no montados.

4. Extraer la máquina de la caja.

5. Eliminar la caja y los embalajes

respetando las normativas locales. Antes de efectuar el montaje, vericar que la batería no esté introducida en su cavidad.

1. Alinear el dispositivo de bloqueo

(Fig. 3.A) con el saliente (Fig. 3.B) de la boca de salida del aire (Fig. 3.C).

2. Empujar el tubo (Fig. 3.D) para

engancharlo establemente a la unidad motriz hasta advertir el “clic” que lo bloquea en su posición. – Para retirar el tubo, apretar la tecla (Fig. 3.A) y extraerlo. IMPORTANTE Parar la máquina y retirar siempre la batería (apart. 7.2.2) cada vez que se extrae el tubo soplador.

1. Colocar el punto de enganche del arnés

en la saliente que se encuentra en el lado izquierdo (Fig. 4.A) o en el lado derecho (Fig. 4.C) de la máquina. IMPORTANTE Colocar el punto de enganche en el lado izquierdo, si se trabaja sujetando la máquina con la mano derecha, o bien, en el lado derecho, si se trabaja sujetando la máquina con la mano izquierda.

2. Enroscar el punto de enganche del arnés

con el tornillo suministrado (Fig. 4.B)ES -10

PREVISTO) La mochila portabaterías se suministra ya ensamblada (Fig. 1H) y puede desengancharse del soporte de las correas (Fig. 5) y transportarse a mano. Para desenganchar la mochila portabaterías, presionar los dos pulsadores superiores (Fig. 5.A). Los alojamientos de las baterías se encuentran en ambos lados de la mochila (Fig. 6) En el lado derecho de la mochila se encuentran:

• una toma USB para la carga de otros dispositivos (por ej. teléfonos móviles) (Fig. 7.C) A los nes de evitar la presencia de un cable libre, existen pasos en ambos lados y en la zona trasera, a través de los cuales hacer pasar el cable de alimentación.

DE ACTIVACIÓN / DESACTIVACIÓN) Al presionar este botón (Fig. 8.A) se activa y desactiva el circuito eléctrico de la máquina y se enciende el led correspondiente (Fig. 8.C). Al presionar el botón de velocidad (Fig. 8.B) se dene la potencia del aire y se encienden los 3 leds correspondientes (Fig. 8.D). Si se interrumpe el trabajo (sin apagar la máquina), al volver a activarla, arrancará con la velocidad congurada precedentemente. Led apagados: el circuito eléctrico está completamente desactivado. IMPORTANTE los desplazamientos, no colocar el dedo sobre el botón para evitar encender la máquina accidentalmente. El icono “Atención” (Fig. 8.E) se enciende en caso de avería de la máquina (consultar la tabla de identicación de inconvenientes, apart. 13).

5.2 PALANCA DE MANDO

DEL ACELERADOR El accionamiento de la palanca de mando acelerador (Fig. 8.F), permite arrancar/ parar la máquina y al mismo tiempo conectar/desconectar el admirador. Para la puesta en marcha: – presionar la palanca de mando del acelerador. La máquina se para automáticamente al soltar la palanca mando acelerador.

6. USO DE LA MÁQUINA

IMPORTANTE Las normas de seguridad que se deben seguir están descritas en el cap. 2. Respetar estrictamente dichas indicaciones para evitar riesgos o peligros graves.

6.1 OPERACIONES PRELIMINARES

Antes de comenzar a trabajar, es necesario efectuar una serie de controles y operaciones para asegurarse de que el trabajo se desarrolle de modo efectivo y con la máxima seguridad.

6.1.1 Control de la batería

La máquina se entrega sin batería. Comprar la batería cuya capacidad se adapte mejor a las exigencias operativas y cargarla por completo según las indicaciones del manual de instrucciones de la misma. La lista de las baterías homologadas para esta máquina se encuentra en la tabla "Datos Técnicos".

• Antes de cada uso: – comprobar el estado de carga de la batería siguiendo las indicaciones del manual de la batería.ES -11

6.1.2 Uso del arnés (si está previsto)

El arnés debe colocarse antes de enganchar la máquina en el lugar correspondiente (Fig. 4.A, 4.C) y las correas deben regularse según la altura y la complexión del operador. La correa (Fig. 9.A) debe pasar por encima del hombro derecho o izquierdo y seguir el costado. No llevar nunca un arnés, sino sólo en un hombro para poder alejar rápidamente la máquina del cuerpo en caso de peligro.

1. Introducir la batería en uno de

los alojamientos presentes en la mochila portabaterías (Fig. 6), empujándola a fondo hasta advertir el "clic" que la bloquea en posición y asegura el contacto eléctrico;

2. conectar el cable a la mochila en la

toma especíca (Fig. 7.A) y girarlo hasta oír el “clic” que lo bloquea en posición y asegura el contacto eléctrico;

3. regular las correas y cerrar

frontalmente el arnés (Fig. 10).

6.2 CONTROLES DE SEGURIDAD

Efectuar los siguientes controles de seguridad y vericar que los resultados correspondan a lo indicado en las tablas. Efectuar siempre los controles de seguridad antes del uso.

6.2.1 Control general

Objeto Resultado Empuñaduras (Fig. 1.C) Limpias, secas, jadas correcta y rmemente a la máquina Punto de conexión del arnés (Fig. 1.E) Posicionado correctamente Tornillos de la máquina Bien jados (no sueltos) Conductos del aire de refrigeración No obstruidos Tubo soplador (Fig. 1.B) Instalado correctamente. Rotor Ninguna marca de deterioro Protecciones Ninguna marca de deterioro Batería (Fig. 1.F) Ningún desperfecto en el empaquetado, ninguna fuga de líquido Máquina Ninguna marca de deterioro o desgaste Mando acelerador (Fig. 8.F) Debe tener un movimiento libre, no forzado. Guía de prueba Ninguna vibración anómala. Ningún sonido anómalo

6.2.2 Test de funcionamiento

de la máquina Acción Resultado

7. Introducir la batería en la

cavidad correspondiente (apart. 7.2.3 ).

8. Encender la máquina

apretando el botón (Fig. 8.A).

9. Presionar el mando

acelerador (Fig. 8.F). La máquina se enciende y el rotor gira.

volver de forma rápida y automática a la posición neutra y la máquina debe detenerse. Si se obtiene un resultado diferente a los indicados en las tablas siguientes, ¡no utilice la máquina! Entregar la máquina a un Centro de asistencia para los controles del caso y para la reparación.

6.3.1 Arranque con batería

1. Adoptar una posición rme y estable;

2. asegurarse de que el tubo soplador no esté

dirigido hacia otras personas o residuos;

3. introducir correctamente la batería en su

alojamiento (Fig. 11.A)(apart. 7.2.3);

4. pulsar el botón de seguridad (Fig. 8.A);

5. Presionar el mando acelerador (Fig. 8.F).ES -12

6.3.2 Arranque con simulador de

batería (si está previsto)

1. Adoptar una posición rme y estable;

2. asegurarse de que el tubo

soplador no esté dirigido hacia otras personas o residuos;

3. introducir correctamente el simulador

de batería en su alojamiento en la máquina (Fig.11.J)

4. conectar el cable de conexión al

simulador de batería (Fig.11.I)

5. seleccionar la batería que se debe

activar mediante el selector (Fig. 7.B)

6. pulsar el botón de seguridad (Fig. 8.A);

7. presionar el mando del

Durante el trabajo, la máquina siempre debe sujetarse rmemente con la mano en la empuñadura superior (Fig. 12). NOTA Durante el uso, la batería está protegida contra la descarga total a través de un dispositivo de protección que apaga la máquina y bloquea su funcionamiento. NOTA Después de un minuto de inactividad, si está encendida, la máquina se apaga automáticamente.

6.4.1 Regulación de la velocidad

Conviene regular siempre la velocidad de rotación del rotor dependiendo de la tipología del material que se desea retirar, utilizando el botón (Fig. 8.B): – velocidad de soplado baja para materiales ligeros y pequeños arbustos sobre césped; – velocidad de soplado media para mover hierba y hojas ligeras sobre asfalto o terrenos sólidos; – velocidad de soplado alta (3 leds encendidos, Fig. 8.D) para materiales más pesados, como nieve fresca o suciedad voluminosa.

6.4.2 Consejos de uso

Avanzar lentamente manteniendo la parte nal del tubo soplador a la distancia apropiada respecto al terreno (Fig. 12). Para evitar esparcir el material que se quiere retirar, apuntar con el chorro de aire hacia los bordes externos del montón de material en cuestión. No apuntar con el chorro de aire hacia el centro del montón.

Para parar la máquina:

1. soltar la palanca mando acelerador (Fig. 8.F);

2. desactivar el botón de seguridad (Fig. 8.A);

Después de parar la máquina, el rotor tarda unos segundos en detenerse. Parar siempre la máquina: – durante los desplazamientos entre las zonas de trabajo. Durante los desplazamientos, no colocar la mano sobre el mando acelerador para evitar encender la máquina por error.

6.6.1 Después del uso con la batería

1. Retirar la batería de su compartimento

y cargarla (apart. 7.2.2);

2. Dejar enfriar el motor antes de colocar

la máquina en cualquier ambiente;

3. efectuar la limpieza (apart. 7.3);

4. Controlar que no haya componentes

aojados o dañados. Si fuera necesario, sustituir los componentes dañados y apretar los tornillos y pernos que se hayan aojado o contactar con el centro de asistencia autorizado.ES -13

6.6.2 Después del uso con simulador

de batería (si está previsto)

1. Colocar el selector de la mochila

portabaterías en “OFF” (Fig. 7.B);

2. retirar el simulador de batería

de la máquina (Fig. 13.J);

3. quitarse la mochila portabaterías;

4. desconectar el cable de conexión

del simulador de batería (Fig.13.I) y de la mochila (g. 7.A);

5. retirar la batería de la mochila (Fig.

14) y recargarla (apart. 7.2.2);

6. dejar enfriar el motor antes de colocar

la máquina en cualquier ambiente;

7. efectuar la limpieza (apart. 7.3);

8. Controlar que no haya componentes

aojados o dañados. Si fuera necesario, sustituir los componentes dañados y apretar los tornillos y pernos que se hayan aojado o contactar con el centro de asistencia autorizado. IMPORTANTE Quitar siempre la batería (apart. 7.2.2)cada vez que se deje la máquina sin utilizar o sin vigilancia.

7. MANTENIMIENTO ORDINARIO

7.1 INFORMACIÓN GENERAL

IMPORTANTE Las normas de seguridad que se deben seguir están descritas en el cap. 2. Respetar estrictamente dichas indicaciones para evitar riesgos o peligros graves. Antes de proceder a cualquier operación de mantenimiento:

• retirar la batería de su compartimento y cargarla (apart. 7.2.2);

• Dejar enfriar el motor antes de colocar la máquina en cualquier ambiente;

• Utilizar indumentaria adecuada, guantes de trabajo y gafas de protección;

• leer las instrucciones correspondientes. ¡Atención! ¡Peligro de lesiones por el desplazamiento de componentes peligrosos! – La frecuencia y los tipos de intervención se resumen en la "Tabla de mantenimientos" (ver cap. 12). La tabla tiene el objetivo de ayudar a mantener la eciencia y seguridad de la máquina. Contiene las principales operaciones y la periodicidad prevista para cada una de ellas. Realizar la acción que se indica al vericarse el primer vencimiento. – El uso de recambios y accesorios no originales podría tener efectos negativos sobre el funcionamiento y sobre la seguridad de la máquina. El fabricante declina cualquier responsabilidad en caso de daños o lesiones causados por dichos productos. – Los recambios originales se solicitan a los talleres de asistencia y a los distribuidores autorizados. IMPORTANTE Todas las operaciones de mantenimiento y de regulación no descritas en este manual deben ser efectuadas por su Distribuidor o por un Centro especializado.

7.2.1 Autonomía de la batería

La autonomía de la batería (y por lo tanto la supercie total que se puede trabajar antes de la recarga) dependerá de:

• Comportamientos que el operador debería evitar: – encendidos y apagados frecuentes durante la actividad; – una velocidad de rotación del rotor inadecuada de acuerdo a la tipología del material que se desea retirar (apart. 6.4.1). Para optimizar la autonomía de la batería siempre es conveniente:

• congurar una velocidad de rotación del rotor adecuada a la tipología de material que se desea retirar. Si se quisiera utilizar la máquina en sesiones de trabajo más largas con respecto a lo permitido por la batería estándar, es posible:

• adquirir una segunda batería estándar para sustituir inmediatamente la batería descargada, sin perjudicar la continuidad de uso;

• adquirir una batería con mayor autonomía con respecto a la batería estándar (apart. 14.1).

7.2.2 Extracción y recarga de la batería

1. Presionar el pulsador de bloqueo ubicado

en la batería, en la máquina (Fig. 13.A) o en la mochila (Fig. 14. A) (si está previsto);

2. retirar la batería de la máquina (Fig.

13.B) o de la mochila portabaterías (Fig. 14.B) (si está previsto);ES -14

3. introducir la batería (Fig. 15.A) en la cavidad

correspondiente del cargador (Fig. 15.B);

4. conectar el cargador (Fig. 15.B) a

una toma de corriente, con tensión correspondiente a la indicada en la placa;

5. proceder con la recarga completa, siguiendo

las indicaciones contenidas en el manual de la batería/cargador de batería. NOTA La batería cuenta con una protección que impide la recarga si la temperatura ambiente no está comprendida entre 0 y +45 °C. NOTA La batería puede cargarse en cualquier momento, incluso parcialmente, sin riesgo de sufrir daños.

7.2.3 Montaje de la batería

Finalizada la recarga:

1. retirar la batería de su alojamiento en el

cargador de batería (Fig. 16.A) (evitando mantenerla durante mucho tiempo bajo carga cuando la misma ha concluido);

2. desconectar el cargador (Fig.

16.B) de la red eléctrica;

3. introducir la batería en su alojamiento

ubicado en la máquina (Fig. 11.A) o en uno de los alojamientos de la mochila portabaterías (Fig. 6) (si está previsto)

4. empujar la batería hasta oír el

“clic” que la bloquea en posición y asegura el contacto eléctrico.

Para reducir el riesgo de incendios, mantener la máquina y en particular el motor libres de residuos de hojas, ramas.

• Limpiar siempre la máquina después del uso con un paño limpio y húmedo impregnado con detergente neutro.

• Eliminar cualquier resto de humedad con un paño suave y seco. Los restos de humedad pueden favorecer el riesgo de descargas eléctricas.

• No utilizar detergentes agresivos ni disolventes para limpiar las partes de plástico o las empuñaduras.

• No usar chorros de agua y evitar mojar el motor y las partes eléctricas.

• Mantener el rotor limpio y sin polvo ni residuos, soplando aire comprimido por la rejilla. No utilizar agua pulverizada para el rotor.

• Para evitar cualquier sobrecalentamiento y daño en el motor o en la batería, asegurarse siempre de que las rejillas de aspiración del aire de enfriamiento estén limpias y libres de residuos.

7.4 TUERCAS Y TORNILLOS DE FIJACIÓN

• Mantener apretados tuercas y tornillos para asegurarse de que la máquina esté siempre en condiciones seguras de funcionamiento.

• Controlar regularmente que las empuñaduras estén bien jadas.

IMPORTANTE Las normas de seguridad que se deben seguir durante las operaciones de mantenimiento se describen en el apart. 2.4. Respetar escrupulosamente dichas indicaciones para no sufrir graves riesgos o peligros.

8.1 ALMACENAMIENTO DE LA MÁQUINA

Cuando se almacena la máquina:

1. retirar la batería de su compartimento

y cargarla (apart. 7.2.2);

2. Dejar enfriar el motor antes de colocar

la máquina en cualquier ambiente;

3. efectuar la limpieza (apart. 7.3);

4. Controlar que no haya componentes

aojados o dañados. Si fuera necesario, sustituir los componentes dañados y apretar los tornillos y pernos que se hayan aojado o contactar con el centro de asistencia autorizado;

5. Almacenamiento de la máquina:

– En un lugar seco; – Protegido de la intemperie; – Fuera del alcance de los niños; – Asegurarse de haber quitado las llaves y retirado las herramientas usadas en el mantenimiento.

8.2 ALMACENAMIENTO DE LA BATERÍA

La batería debe guardarse a la sombra, en un lugar fresco y seco. NOTA En caso de inactividad prolongada, recargar la batería cada dos meses para aumentar su duración.ES -15

9. DESPLAZAMIENTO Y TRANSPORTE

Cada vez que desee manipular o transportar la máquina, será necesario: – Parar la máquina (apart. 6.5); – retirar la batería de su compartimento y cargarla (apart. 7.2.2); – Sujetar la máquina solo por las empuñaduras y orientar los tubos de manera que no obstaculicen. Cuando se transporta la máquina con un medio de transporte, es necesario: – retirar los tubos; – asegurar adecuadamente la máquina con cuerdas o cadenas; – colocarla de manera que no sea un peligro para nadie.

10. ASISTENCIA Y REPARACIONES

Este manual suministra todas las indicaciones necesarias para la conducción de la máquina y para un correcto mantenimiento de base que efectúa el usuario. Todas las intervenciones de regulación y mantenimiento no descritas en este manual deben efectuarse en su Distribuidor o en un Centro especializado, que dispone de conocimientos y herramientas necesarias para que el trabajo se efectúe correctamente, manteniendo el grado de seguridad original de la máquina. Operaciones efectuadas en estructuras inadecuadas o por personas no cualicadas conllevan el vencimiento de toda forma de Garantía y de toda obligación o responsabilidad del Fabricante.

• Solo los Centros de asistencia autorizados efectúan las reparaciones y el mantenimiento en garantía.

• Los talleres de asistencia autorizados utilizan exclusivamente recambios originales. Los recambios y los accesorios originales se han desarrollado especialmente para las máquinas.

• Los recambios y los accesorios no originales no están aprobados; el uso de recambios y accesorios no originales pone en peligro la seguridad de la máquina y declina al Fabricante de toda obligación o responsabilidad.

• Se recomienda llevar la máquina una vez al año a un taller de asistencia autorizada para el mantenimiento, la asistencia y el control de los dispositivos de seguridad.

11. COBERTURA DE LA GARANTÍA

La garantía cubre todos los defectos de los materiales y de fabricación. El usuario deberá seguir atentamente todas las instrucciones indicadas en la documentación adjunta. La garantía no cubre los daños ocasionados por:

• Falta de familiaridad con la documentación adjuntada;

• Uso y montaje incorrectos o no permitidos;

• Utilización de piezas de recambio no originales;

• Utilización de accesorios no distribuidos o no aprobados por el fabricante. La garantía tampoco cubre:

• El desgaste normal de materiales de consumo;

• Desgaste normal. El comprador está protegido por las leyes que rigen en el país de instalación. Los derechos del comprador previstos por las propias leyes nacionales no se limitan, de ninguna manera, a esta garantía.

12. TABLA DE MANTENIMIENTOS

Intervención Periodicidad Notas MÁQUINA Control de todas las jaciones Antes de cada uso apart. 7.4 Controles de seguridad/Control de los mandos Antes de cada uso apart. 6.2 Vericación del estado de carga de la batería Antes de cada uso * Recarga de la batería Después de cada uso apart. 7.2.2

Limpieza de la máquina y del motor Después de cada uso apart. 7.3ES -16 Intervención Periodicidad Notas Control de posibles daños presentes en la máquina. Si es necesario, contactar con el centro de asistencia autorizado. Después de cada uso -

• Consultar el manual de la batería/cargador de batería.

13. IDENTIFICACIÓN DE PROBLEMAS

PROBLEMAS POSIBLE CAUSA SOLUCIÓN

1. Accionando el mando

acelerador, la máquina no se pone en marcha Batería ausente o no introducida correctamente Asegurarse de que la batería esté bien colocada (apart. 7.2.3) Batería descargada Comprobar el estado de carga y recargar la batería (apart. 7.2.2) Mando acelerador defectuoso o soplador dañado No utilizar la máquina. Parar inmediatamente la máquina, retirar la batería y contactar con un Centro de Asistencia.

durante el trabajo Batería no introducida correctamente Asegurarse de que la batería esté bien colocada (apart. 7.2.3) Batería descargada Comprobar el estado de carga y recargar la batería (apart. 7.2.2)

3. El rotor gira pero

el aire no sale del tubo soplador Tubo soplador bloqueado u obstruido Detener la máquina, extraer la batería y retirar los posibles elementos obstructores.

4. Se advierten ruidos y /o

vibraciones excesivas durante el trabajo Elementos sueltos o dañados Parar la máquina, extraer la batería y: – comprobar los daños; – comprobar si existen elementos sueltos y apretarlos; – sustituir o reparar las partes dañadas con otras de características equivalentes.

humo durante su funcionamiento Soplador dañado. No utilizar la máquina. Parar inmediatamente la máquina, retirar la batería y contactar con un Centro de Asistencia.

6. La autonomía de la

batería es escasa Condiciones de uso gravosas con mayor absorción de corriente Optimizar el uso (apart. 7.2.1) Batería insuciente para las exigencias operativas Utilizar una segunda batería o una batería mayor (apart. 14.1) Degeneración de la capacidad de la batería Comprar una batería nuevaES -17

PROBLEMAS POSIBLE CAUSA SOLUCIÓN

7. El cargador de batería

no efectúa la recarga de la batería Batería no introducida correctamente en el cargador de batería Comprobar que se haya colocado correctamente (apart. 7.2.3) Condiciones ambientales no idóneas Efectuar la recarga en ambiente con temperatura adecuada (ver manual de instrucciones de la batería/cargador de la batería) Contactos sucios Limpiar los contactos Falta de tensión en el cargador de la batería Comprobar que el enchufe esté introducido y que haya tensión en la toma de corriente Cargador de batería defectuoso Sustituir con un recambio original Si el problema continúa, consultar el manual de la batería/cargador de la batería

8. El testigo (Fig. 8.E)

permanece encendido en modalidad ja Autocontrol erróneo No utilizar la máquina. Parar inmediatamente la máquina, retirar la batería y contactar con un Centro de Asistencia.

9. El testigo (Fig. 8.E)

permanece encendido en modalidad intermitente Error de comunicación de la batería No utilizar la máquina. Parar inmediatamente la máquina, retirar la batería y contactar con un Centro de Asistencia. Rotor bloqueado No utilizar la máquina. Parar inmediatamente la máquina, retirar la batería y contactar con un Centro de Asistencia. Sobrecarga de corriente Optimizar el uso de la máquina. PCB sobrecalentado No utilizar la máquina. Parar inmediatamente la máquina, retirar la batería y contactar con un Centro de Asistencia. Si los problemas perduran después de haber aplicado las soluciones descritas, contactar con su Distribuidor.

Se consiguen baterías de distintas capacidades que se adaptan a las exigencias operativas especícas (Fig. 17). La lista de las baterías homologadas para esta máquina se encuentra en la tabla "Datos Técnicos".

14.2 CARGADOR DE LA BATERÍA

Dispositivo utilizado para cargar la batería: rápido (Fig. 18.A), estándar (Fig. 18.B).

14.3 MOCHILA PORTABATERÍAS

Dispositivo que permite alojar dos baterías y suministra la corriente eléctrica necesaria para el funcionamiento de la máquina. Cuenta con cable de conexión a la máquina (Fig. 1.I) y un selector (Fig. 7.B), que permite seleccionar una de las dos baterías (posición “1” y “2”) y "OFF".

14.4 SIMULADOR DE BATERÍA

Simulador de batería: dispositivo que, al introducirse en el alojamiento de la máquina, permite el uso de la mochila portabaterías.ET - 1 TÄHELEPANU: ENNE MASINA KASUTAMIST LUGEGE HOOLIKALT KASUTUSJUHENDIT. Säilitada tuleviku tarbeks.

1. Nunca permita que a

7. No uso como soprador,

3.1.3 Tipologia de utilizador

7. Número de matrícula

de bateria (se previsto)

de bateria (se previsto)

14.4 SIMULADOR DE BATERIA

2. Declara bajo su propia responsabilidad

que la máquina: Soplador portátil de jardín a) Tipo / Modelo Base c) Matrícula d) Motor: batería

3. Cumple con las especificaciones de las

directivas: e) Ente certificador

4. Referencia a las Normas armonizadas

que a máquina: : Soplador portátil de jardim a) Tipo / Modelo Base c) Matrícula d) Moto: Bateria

2. Declara bajo su propia responsabilidad

que la máquina: Soplador portátil de jardín a) Tipo / Modelo Base c) Matrícula d) Motor: batería

3. Cumple con las especificaciones de las

directivas: e) Ente certificador

4. Referencia a las Normas armonizadas

que a máquina: : Soplador portátil de jardim a) Tipo / Modelo Base c) Matrícula d) Moto: Bateria
