РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BL 500e Kit STIGA

Градинска преносима акумулаторна обдухваща машина УПЪТВАНЕ ЗА УПОТРЕБА ВНИМАНИЕ: преди да използвате машината прочетете внимателно настоящата книжка.

nell’alloggiamento sulla macchina. a) NOTA: il valore totale dichiarato delle vibrazioni è stato misurato attenendosi ad un metodo normalizzato di prova e può essere utilizzato per fare un paragone tra un utensile e l’altro. Il valore totale delle vibrazioni può essere utilizzato anche in una valutazione preliminare dell’esposizione. b) AVVERTENZA: l’emissione di vibrazioni nell’uso eettivo dell’utensile può essere diversa dal valore totale dichiarato a seconda dei modi in cui si utilizza l’utensile. Pertanto è necessario, durante il lavoro, adottare le seguenti misure di sicurezza volte a proteggere l’operatore: indossare guanti durante l’uso, limitare i tempi d’utilizzo della macchina e accorciare i tempi in cui si tene premuta la leva comando acceleratore.[1] BG - ТЕХНИЧЕСКИ ДАННИ [2] Захранващо напрежение МАКС [3] Захранващо напрежение НОМИНАЛНО [4] Скорост без товар [5] Максимална скорост на въздуха [6] Въздушен поток [7] Тегло без групата акумулатори [8] Измерено ниво на звуково налягане (въз основа на EN 50636-2-100) [9] Несигурност на измерване [10] Измерено ниво на звукова мощност (въз основа на EN 50636-2-100) [11] Гарантирано ниво на звуково налягане (въз основа на 2000/14/EC) [12] Ниво на вибрации (въз основа на EN 50636-2-100) [13] Принадлежности по заявка [14] Група акумулатор, мод. [15] Зарядно устройство [16] Раница за помещаване на акумулатора [17] Симулатор на акумулатор (*) Използването на този акумулатор е позволено само с Раница за помещаване на акумулатора. Забранено е поставянето на акумулатора в гнездото върху машината. a) ЗАБЕЛЕЖКА: общата декларирана стойност на вибрациите е измерена по стан- дартизиран метод за изпитване и може да се използва за сравнение между един инстру- мент и друг. Общата стойност на вибрациите може да се използва и при предварителна оценка на излагането. b) ПРЕДУПРЕЖДЕНИЕ: излъчването на вибрации при действително използване на инструмента може да се различава от общата декларирана стойност в зависимост от начините, по които се използва инструментът. Поради това е необходимо по време на работа да се вземат следните мерки за безопасност, за да се защити операторът: носете ръкавици по време на употреба, ограничете времето за използване на машината и съкратете времето, в което се държи натиснат лоста за управление на ускорителя.

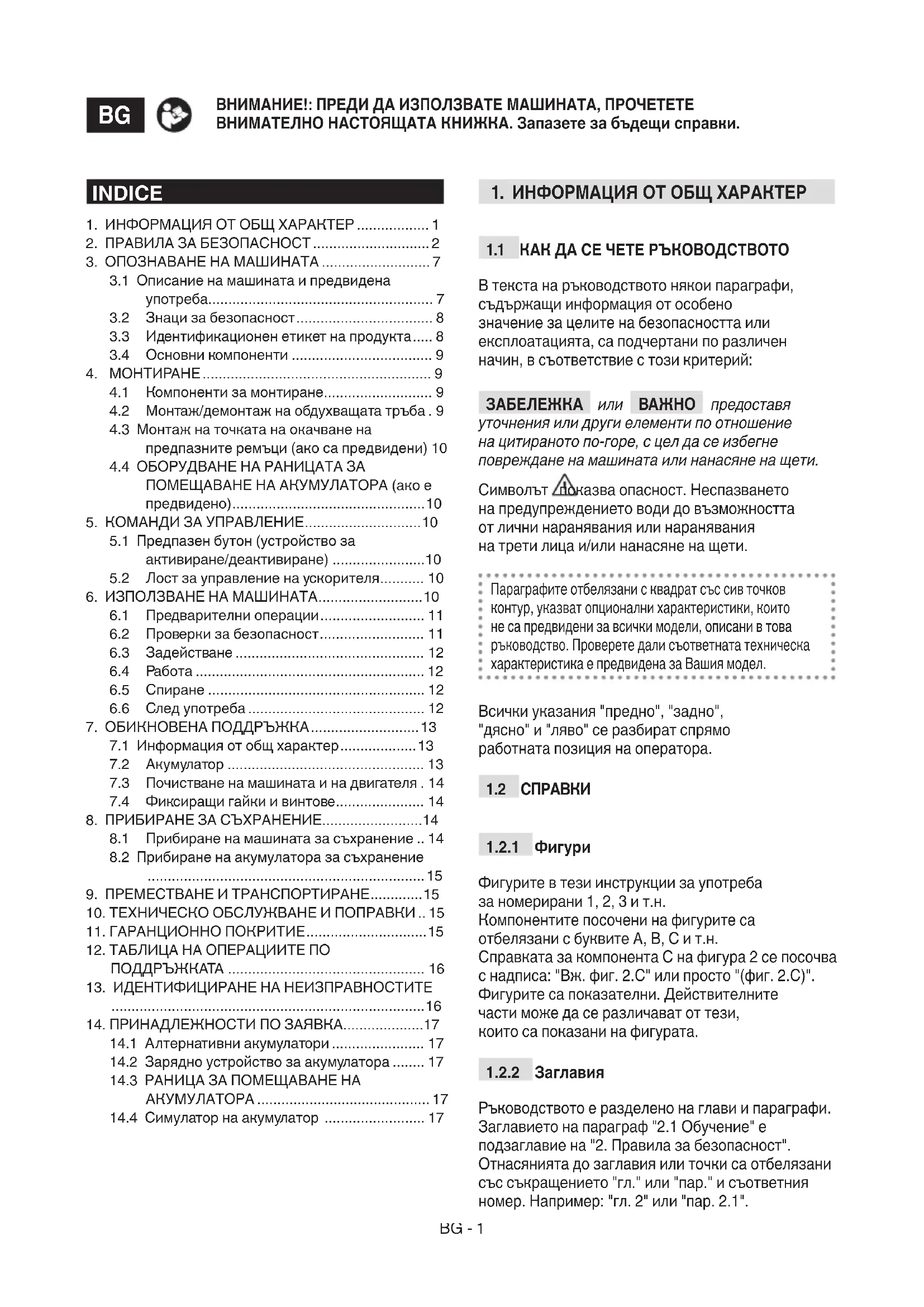

ВНИМАНИЕ!: ПРЕДИ ДА ИЗПОЛЗВАТЕ МАШИНАТА, ПРОЧЕТЕТЕ ВНИМАТЕЛНО НАСТОЯЩАТА КНИЖКА. Запазете за бъдещи справки.

В текста на ръководството някои параграфи, съдържащи информация от особено значение за целите на безопасността или експлоатацията, са подчертани по различен начин, в съответствие с този критерий: ЗАБЕЛЕЖКА или ВАЖНО предоставя уточнения или други елементи по отношение на цитираното по-горе, с цел да се избегне повреждане на машината или нанасяне на щети. Символът показва опасност. Неспазването на предупреждението води до възможността от лични наранявания или наранявания на трети лица и/или нанасяне на щети. Параграфите отбелязани с квадрат със сив точков контур, указват опционални характеристики, които не са предвидени за всички модели, описани в това ръководство. Проверете дали съответната техническа характеристика е предвидена за Вашия модел. Всички указания "предно", "задно", "дясно" и "ляво" се разбират спрямо работната позиция на оператора.

Фигурите в тези инструкции за употреба за номерирани 1, 2, 3 и т.н. Компонентите посочени на фигурите са отбелязани с буквите A, B, C и т.н. Справката за компонента C на фигура 2 се посочва с надписа: "Вж. фиг. 2.C" или просто "(фиг. 2.C)". Фигурите са показателни. Действителните части може да се различават от тези, които са показани на фигурата.

Ръководството е разделено на глави и параграфи. Заглавието на параграф "2.1 Обучение" е подзаглавие на "2. Правила за безопасност". Отнасянията до заглавия или точки са отбелязани със съкращението "гл." или "пар." и съответния номер. Например: "гл. 2" или "пар. 2.1". INDICE

4.2 Монтаж/демонтаж на обдухващата тръба . 9

4.3 Монтаж на точката на окачване на

предпазните ремъци (ако са предвидени) 10

6.1 Предварителни операции .......................... 11

7.1 Информация от общ характер ................... 13

7.2 Акумулатор ................................................. 13

7.3 Почистване на машината и на двигателя . 14

8.1 Прибиране на машината за съхранение .. 14

8.2 Прибиране на акумулатора за съхранение

Разучете и свикнете с командите и с подходящото използване на машината. Научете се да изключвате бързо машината. Неспазването на предупрежденията и инструкциите може да причини инциденти и/или сериозни наранявания.

1. Никога не позволявайте

машината да бъде използвана от деца или от хора, както и от лица с намалени физически, сетивни или умствени способности, без опит и познания, които не са запознати достатъчно с инструкциите. Местните закони може да предвиждат минимална възраст за право на използване.

2. Да не се използва

машината когато потребителят е уморен или неразположен, или е взимал лекарства, наркотици, употребил алкохол или вредни вещества, влияещи на способността му за рефлекси и на вниманието му.

3. Не забравяйте, че

операторът или потребителят е отговорен за произшествия и непредвидени събития, които могат да настъпят за други хора или за тяхната собственост. Част от отговорността на потребителя е преценката на възможните рискове на терена, по който трябва да се работи, както и вземането на всички предпазни мерки, необходими за гарантиране на неговата безопасност и тази на другите хора, особено, когато се работи по наклони, неравни, хлъзгави или нестабилни терени.

4. В случай, че искате

да дадете или заемете машината на някого, убедете се, че потребителят се е запознал с инструкциите за експлоатация, съдържащи се в настоящото ръководство.

Лични предпазни средства (ЛПС)

облекло, устойчиви работни обувки с нехлъзгащи се подметки и дълги панталони. Не задействате машината, когато сте боси или носите отворени сандали. Носете слушалки за защита на слуха, ръкавици антивибрационни и маски против прах.

акустични защити може да намали способността да се чуват евентуални предупреждения (викове или аларми). Бъдете много внимателни какво се случва около работната зона.

3. Не носете шалове,

ризи, колиета, гривни, дрехи с развяващи се части или снабдени с връзки, както и вратовръзки и висящи или широки аксесоари, които биха могли да се оплетат в машината или в предмети или материали, които се намират на работното място.

решетката, която се намира на вход въздух, вашата коса, защото би могла да се заплете в работното колело (ротора) и да причини тежки наранявания.BG -

Ако имате дълги коси, вържете ги по подходящ начин. Работна зона / Машина

1. Внимателно проверете

цялата работна зона и разплетете ръчно като използвате гребло или метла остатъците и отстранете всичко онова, което може да бъде изхвърлено от машината.

2. При условия на прашен

терен е препоръчително да навлажните леко повърхността.

3. За да избегнете риска

от пожар, не оставяйте машината с топъл двигател сред листа или суха трева.

1. Не използвайте машината

в потенциално експлозивна атмосфера, при наличие на запалими течности, газове или прах. Електрическите уреди създават искри, които може да подпалят прах или изпарения.

2. Работете само на дневна

светлина или при добро изкуствено осветление и условия на добра видимост.

3. Отдалечете хора, деца

и животни от работната зона. Необходимо е децата да се наблюдават от друг възрастен. Децата не бива да играят с уреда.

4. Проверете дали други

хора се намират на разстояние поне 15 метра от радиуса на действие на машината.

5. Избягвайте да работите

във влажна трева, когато вали дъжд и при бури с опасност от мълнии.

6. Избягвайте, доколкото е

възможно, работа на влажен и хлъзгав терен и неравни или стръмни места, които не осигуряват устойчива позиция на оператора по време на работа.

7. Не излагайте машината

на дъжд или на влажна околна среда. Водата, която прониква в инструмента, увеличава риска от електрически удар.

внимание на неравностите на земята (издатини, вдлъбнатини), наклони, скрити опасности и за наличието на евентуални опасности, които биха могли да ограничат видимостта.

в близост до стръмнини, канавки или насипи..

се ползва близо до път, внимавайте с движението.

11. Преценявайте винаги

посоката на вятъра и никога не работете срещу вятъра.

12. Не използвайте машината

в близост до отворени прозорци.

13. Не използвайте машината

върху павирана повърхност или чакъл, за да се избегне евентуално нараняване от отстранения материал.

14. Избягвайте натрупване

на отстранения материал в зоната на изпразване, защото това може да затрудни правилното отстраняване и да предизвика насрещни удари на материал посредством аспирационните отвори.

при използване като обдухваща, машината трябва винаги да се държи здравоBG -

с дясната ръка поставена върху горната ръкохватка.

2. Избягвайте контакт

на тялото със заземени повърхности, като тръби, радиатори, кухненски печки, хладилници. Рискът от електрически удар се увеличава ако тялото е заземено.

3. Заемете неподвижно

и стабилно положение и бъдете винаги внимателни.

удряте силно уреда в чужди тела, както и за евентуални изхвърляния на материал и прах, предизвикани от въздуха.

въздушната струя към хора или животни.

7. При употреба като

обдухваща машина, винаги внимавайте много, за да се избегне, че отстраняваният материал или вдигнатият прах могат да причинят наранявания на хора или животни, или щети на тяхната собственост.

9. Дръжте винаги лицето,

ръцете и тялото далече от аспирационната решетка и отвора за изтласкване на въздух и не запушвайте въздушните канали, както по време на задействане, така и по време на използване на машината.

10. Въртящите се части

могат да причинят сериозно нараняване; да се избягва контакт с въртящите се части, когато те все още се въртят.

• В случай на счупвания или инциденти по време на работа, спрете незабавно двигателя и отдалечете машината по такъв начин, че да не предизвикате допълнителни щети; в случай на злополуки, свързани с телесни повреди или на трети лица, незабавно задействайте процедурите за първа помощ, които са подходящи за конкретната ситуация и се свържете с Медицинска структура за необходимото лечение. Отстранете старателно евентуални отпадъци, които могат да нанесат щети или увреждания на хора или животни, ако не бъдат забелязани.

• Продължителното излагане на вибрации може да доведе до увреждания и смущения на нервната и кръвоносната система (познати и като "Синдром на Рейно" или "бяла ръка"), особено за страдащите от смущения на кръвоносната система. Симптомите може да засягат ръцете, китките, пръстите и се проявяват със загуба на чувствителността, изтръпване, сърбеж, болка, загуба на цвят или структурни промени на кожата. Тези ефекти може да се усилят от ниските температури на околната среда и/или от прекалено стискане на дръжките. При проява на симптомите, трябва да се намали времето на употреба на машината и да се посъветвате с лекар. Ограничения са употреба

1. Машината не трябва да

се използва от хора, които не са в състояние да я държат здраво с две ръце и/или да стоят стабилно в равновесие на краката си по време на работа.BG -

2. Никога не използвайте

машината с повредени или липсващи защити, или неправилно позиционирани.

3. Никога не използвайте

машината, ако не са монтирани предвидените за всяка употреба аксесоари.

4. Не изключвайте, не

електрическият инструмент, ако прекъсвачът не е в състояние да го включи или да го изключи нормално. Електрически инструмент, който не може да бъде включен от прекъсвача, е опасен и трябва да бъде поправен.

6. Не подлагайте машината

на прекалено натоварване и не използвайте машина с малък капацитет за тежка работа; използването на подходяща за целта машина намалява риска и увеличава производителността.

Извършването на правилна поддръжка и прибиране за съхранение, запазва безопасността на машината и нивото на нейната производителност.

• Никога не използвайте машината с износени или повредени части. Повредените или износени части трябва да бъдат заменени, а не поправени.

• Почистването и текущата поддръжка не трябва да се извършват от деца без наблюдение. Нивото на шум и вибрации, указано в настоящите инструкции, представлява максималните стойности при употреба на машината. Необходимо е, да се вземат превантивни мерки за отстраняване на евентуални вреди дължащи се на високия шум и вибрационни натоварвания; използвайте машината при постоянна скорост, дръжте здраво ръкохватката с подходяща сила, използвайте машината при необходимия минимален режим за извършване на съответната работа, носете слушалки против шум, извършвайте чести и подходящи паузи по време на работа. Прибиране за съхранение

• За да се намали опасността от пожар, не оставяйте съдове с остатъчен материал в помещението.

правила за безопасност допълват предписанията за безопасност, които се съдържат в съответната книжка с инструкции на акумулатора и на зарядното устройство, приложено към машината.

• За зареждане на акумулатора използвайте единствено препоръчаните от производителя зарядни устройства. Неподходящо зарядно устройство може да причини електрическиBG -

удар, прегряване или преливане на корозионна акумулаторна течност.

• Използвайте само акумулатори, специално предвидени за вашия уред. Използването на други акумулатори може да предизвика нараняване и опасност от пожар.

• Преди да поставите акумулатора, уверете се, че уредът е изключен. Монтирането на акумулатор във включен електрически уред може да предизвика злополуки.

• Съхранявайте неизползваните акумулатори далеч от кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да предизвикат късо съединение на контактите. Късо съединение между контактите на акумулатора може да доведе до изгаряне или пожари.

• Не използвайте зарядното устройство в места, където има наличие на пари, запалими вещества или върху лесно запалими повърхности, напр. хартия, плат и т.н. По време на зареждане зарядното устройство се загрява и може да причини пожар.

• По време на транспортиране на акумулаторите, внимавайте контактите да не се свържат помежду си и не използвайте метални контейнери за транспортирането.

ОКОЛНАТА СРЕДА Опазването на околната среда трябва да бъде съществен и приоритетен аспект при използването на машината, в полза на гражданското съжителство и на средата, в която живеем.

• Избягвайте да бъдете елемент на безпокойство по отношение на съседите. Използвайте машината само по разумно време (не рано сутрин или късно вечер, когато може да обезпокоите хората).

• Следвайте стриктно местните разпоредби за изхвърлянето на опаковки, износени части или каквато и да е част, силно замърсяваща околната среда; тези отпадъци не могат да бъдат изхвърляни в боклука, а трябва да бъдат отделяни и предавани в специалните центрове, където ще се осъществи рециклиране на материалите.

• Следвайте стриктно местните норми за изхвърлянето на отпадъчни материали след рязане

• Когато я изваждате от експлоатация, не оставяйте машината в околната среда, а се обърнете към център за събиране на отпадъци, в съответствие с местните действащи разпоредби. Не изхвърляйте електрическите уреди заедно с битовите отпадъци. Според Европейската Директива 2012/19/ЕС за отпадъците от електрически и електронни апарати и влизането ѝ в действие в съответствие с националното законодателство, изхабените електрически апарати трябва да се събират разделно, за да бъдат оползотворени екологично съобразно. Ако електрическите уреди се изхвърлят на сметище или в земята, вредните вещества могатBG -

да достигнат водосъбиращите земни пластове и да навлязат в хранителната верига, увреждайки здравето ви. За по-задълбочена информация за изхвърлянето на този продукт, се свържете с компетентната служба за изхвърляне на битови отпадъци или с дистрибутора на машината. В края на техния полезен жизнен цикъл, изхвърлете акумулаторите като подходите с необходимото внимание за опазване на околната среда. Акумулатора съдържа материал, който е опасен за Вас и околната среда. Той трябва да се свали и предаде отделно в приемателен пункт, който приема литиево- йонни акумулатори. Разделното събиране на използвани продукти и опаковки, позволява рециклиране на материалите и тяхното повторно използване. Повторното използване на рециклирани материали, помага за предотвратяване на замърсяването на околната среда и намалява използването на суровини.

2.7 ОСТАТЪЧНИ РИСКОВЕ

Независимо че са спазени всички предписания за безопасност, може все още да има някои остатъчни рискове, които не могат да бъдат изключени. По вида и производството на машината, потенциалните предвидими опасности биха могли да бъдат:

• Защита от материали, които могат да наранят очите;

• Повреждане на слуха, ако не се поставя никакво слухово предпазно средство.

ПРЕДВИДЕНА УПОТРЕБА Тази машина е градинско оборудване и по-точно градинска преносима акумулаторна обдухваща машина. Машината е съставена основно от мотор задействащ работно колело (ротор), което е в състояние да произведе въздушен поток с висока скорост.

3.1.1 Предвидена употреба

Тази машина е проектирана и конструирана за:

• преместване и натрупване посредством духане на листа, трева, различни остатъци с малки тегло и размери.

3.1.2 Неподходяща употреба

Всяка друга употреба, различна от посочените по-горе, може да бъде опасна и да причини вреда на хора и/или вещи. В неподходящата употреба се включват (като неизчерпателен пример):

• акумулирането или събирането на запалими или експлозивни продукти, топла жарава, горящ материал без пламък, запалени цигари, парчета от стъкло, режещи парчета, метални предмети, камъни и всичко друго, което може да се окаже опасно за безопасността на оператора и другите хора;

• насочване на въздушната струя към хора и/или животни;

• поставяне на предмети през аспирационната решетка;

• използване на машината без специално изработените от производителя аксесоари за различни цели или използване на различни, непредвидени аксесоари;

• използване на машината от повече от един човек. ВАЖНО Неподходящата употреба на машината води до невалидност на гаранцията и до отпадане на каквато и да е отговорност на Производителя, като тежестите, произтичащиBG -

от повреда или нараняване на себе си или на трети лица са за сметка на потребителя.

3.1.3 Тип потребител

Тази машина е предназначена за използване от потребители, тоест непрофесионални оператори. Тази машина е предназначена да се използва като хоби.

3.2 ЗНАЦИ ЗА БЕЗОПАСНОСТ

На машината са поставени различни символи (Фиг. 2). Тяхната функция е да напомнят на оператора за поведението, което трябва да се следва, за да я използва с необходимото внимание и предпазливост. Значение на символите: ВНИМАНИЕ! ОПАСНОСТ! Тази машина, ако не се използва правилно, може да бъде опасна за вас и за другите. ВНИМАНИЕ! Преди да използвате тази машина, прочетете упътването за употреба. Използвайте акустични защити и очила. Не излагайте машината на дъжд (или на влага). ОПАСНОСТ ОТ ИЗЛИТАЩИ МАТЕРИАЛИ! Обърнете внимание на евентуални излитания на материали, предизвикани от въздушния поток, които могат да причинят тежки наранявания на хора или предмети. ОПАСНОСТ ОТ ИЗЛИТАЩИ МАТЕРИАЛИ! По време на използване на машината отдалечете на поне 15 м всички хора или домашни животни. Опасност от отрязване на крайник! Дръжте винаги ръцете далеч от решетката, която се намира на вход въздух. Въртящото се работно колело (ротора) може да причини сериозни наранявания. Опасност от сериозни наранявания! Дръжте далеч от решетката работно облекло с развяващи се части, защото биха могли да се заплетат в работното колело (ротора) и да причинят тежки злополуки. Опасност от сериозни наранявания! Дръжте далеч от решетката, която се намира на вход въздух, вашата коса, защото би могла да се заплете в работното колело (ротора) и да причини тежки наранявания. Ако имате дълги коси, вържете ги по подходящ начин. ВАЖНО Повредените или нечетливите стикери трябва да се заменят с нови. Поискайте нови стикери от Вашия сервизен център.

3.3 ИДЕНТИФИКАЦИОНЕН

ЕТИКЕТ НА ПРОДУКТА На идентификационния етикет са посочени следните данни (Фиг. 1

3. Ниво на звукова мощност

4. Маркировка за съответствие

9. Клас II; Двойна изолация

Препишете идентификационните данни на машината на съответните места на етикета, който се намира отзад на корицата на ръководството. ВАЖНО Използвайте идентификационните данни, които са посочени на идентификационния етикет на продукта всеки път, когато се свързвате с оторизирана работилница. ВАЖНО Пример на декларацията за съответствие се намира на последните страници на ръководството.BG -

Машината е изградена от следните основни компоненти, на които отговаря следната функционалност (Фиг.1

A. Задвижващ модул: придава движение на работното колело (ротора). B. Обдухваща тръба: предразположена за изтласкване на въздушен поток. C. Ръкохватка: позволява управление на машината. D. Предпазни ремъци (ако са предвидени): артикулът е изработен от специална тъкан и преминава над раменете, като помагат за поддържане на теглото на машината по време на работа. E. Точка за окачане на предпазните ремъци (ако са предвидени): мястото, където се закачват предпазните колани на машината. F. Акумулатор (принадлежност, която се доставя по заявка, пар. 14.1): доставя електрическа енергия на инструмента; неговите характеристики и правилата за употребата са описани в отделно ръководство. G. Зарядно устройство (принадлежност, която се доставя по заявка, пар. 14.2): устройство, което се използва за зареждане на акумулатора; неговите характеристики и правилата за употребата са описани в отделно ръководство. Предлагат се два модела на зарядно устройство: G1 (бързо зарядно устройство); G2 (стандартно зарядно устройство). H. Раница за помещаване на акумулатора (принадлежност по поръчка. пар.14.3): устройство, което позволява разполагането на акумулаторите.

I. Свързващ кабел: кабел, който ви позволява

да свържете машината към акумулатора. J. Симулатор на акумулатор (принадлежност по поръчка. пар.14.4): уред, който ако е въведен в гнездото на машината, позволява ползването на раницата за помещаване на акумулатора.

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности. Заради складирането и транспорта, някои компоненти на машината не са сглобени във фабриката, а трябва да бъдат монтирани след отстраняване на опаковката, като се следват следните инструкции. Разопаковането и завършването на монтажа трябва да се извършат върху равна и здрава повърхност, с достатъчно пространство за движение на машината и преместване на опаковките, като използвате винаги подходящи инструменти. Да не се използва машината, преди да сте завършили операциите по монтирането, указани в раздел "МОНТАЖ".

4.1 КОМПОНЕНТИ ЗА МОНТИРАНЕ

В опаковката са включени компонентите за монтаж.

1. Отворете опаковката внимателно, като

внимавате да не загубите компонентите.

2. Вижте за справка документацията, която

е поставена в кутията, включително и настоящите инструкции.

3. Извадете от кутията всички

немонтирани компоненти.

4. Извадете машината от кутията.

5. Унищожете кутията и опаковките в

съответствие с местните разпоредби. Преди да извършите монтажа, проверете дали акумулаторът не е поставен в неговото гнездо.

1. Подравнете блокиращото устройство

(Фиг. 3.A) с изпъкналата част (Фиг. 3.B) на отвора за излизане на въздух (Фиг. 3.C).

2. Избутайте тръбата (Фиг. 3.D), така че

да я закачите стабилно към движещото звено, докато чуете щракване, което го блокира на позиция. – За да отстраните тръбата, натиснете бутона (Фиг. 3.A) и я извадете. ВАЖНО Спрете машината и сваляйте винаги акумулатора (пар. 7.2.2) всеки път, когато се сваля обдухващата тръба.BG -

1. Поставете точката на окачване на

предпазните ремъци в издатината от лявата страна (Фиг. 4.A) или на дясната страна (Фиг. 4.C) на машината. ВАЖНО Поставете точката на окачване на лявата страна, ако работите, хванали машината с дясната ръка, или на дясната страна - ако сте хванали машината с лявата ръка.

2. Завинтете точката за окачване

на предпазните ремъци с предоставения винт (Фиг. 4.B)

4.4 ОБОРУДВАНЕ НА РАНИЦАТА ЗА

ПОМЕЩАВАНЕ НА АКУМУЛАТОРА (АКО Е ПРЕДВИДЕНО) Раницата за помещаване на акумулатора се доставя вече сглобена (Фиг.1H) и може да се откачи от опората на коланите (Фиг. 5) и да се пренесе на ръка. За да откачите раницата за помещаване на акумулатора натиснете двата горни бутона (Фиг. 5.A). Отделенията на акумулаторите се намират от двете страни на раницата (Фиг. 6) На дясната страна на раницата са разположени:

• USB гнездо за зареждане на други устройства (например мобилни телефони) (Фиг. 7.C) За да се избегне висящ кабел, има проходи от двете страни и в задната част, през които да се прекара захранващият кабел.

ЗА АКТИВИРАНЕ/ДЕАКТИВИРАНЕ) Натискайки този бутон (Фиг. 8.А) се включва и изключва електрическата верига на машината и светва съответния светодиод (Фиг. 8.С). Като натиснете бутона за скорост (Фиг. 8.B) се определя мощността на въздуха и светват 3 съответни светодиода (Фиг. 8.D). Ако работата се прекъсне (без машината да се изключва), при повторното включване, ще потегли със зададената преди това скорост. Изключени светодиоди: електрическата верига е напълно деактивирана. ВАЖНО По време на премествания, никога не поставяйте пръста върху бутона, за да се избегнат случайни задействания. Иконата "Внимание" (Фиг. 8.E) светва в случай на авария на машината (вижте идентификационната табелка за неизправности, пар. 13).

5.2 ЛОСТ ЗА УПРАВЛЕНИЕ НА УСКОРИТЕЛЯ

Задействането на лоста за управление на ускорителя (Фиг. 8.F), позволява задействането/ спирането на машината и едновременно с това включва/изключва на вентилатора. За задействане: – натиснете лоста за управление на ускорителя. Машината се спира автоматично при освобождаването на лоста за управление на ускорителя.

6. ИЗПОЛЗВАНЕ НА МАШИНАТА

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.BG -

Преди започване на работа трябва да се извършат серия от проверки и операции, за да се осигури пълноценната и максимално безопасна работа.

6.1.1 Проверка на акумулатора

Машината се доставя без акумулатор. Закупете акумулатор с капацитет подходящ за работните нужди и пристъпете към неговото пълно зареждане като следвате упътванията, които се съдържат в книжката с инструкции. Списъкът на хомологираните акумулатори за тази машина е даден в таблицата "Технически данни".

• Преди всяко използване: – проверете състоянието на зареждане на акумулатора като следвате упътванията, които се съдържат в книжката с инструкции на акумулатора.

6.1.2 Употреба на предпазните

ремъци (ако е предвидена) Предпазните ремъци трябва да се носят преди да се закачи машината към подходящото закрепване (фиг. 4.A, 4.C), а коланите трябва да се регулират според височината и телосложението на оператора. Коланът (Фиг. 9.A) трябва да преминава над дясното или лявото рамо и да върви по хълбока. Никога не носете коланите диагонално през раменете, а само през едното рамо, така че в случай на опасност бързо да можете да се отдалечите от машината.

1. Поставете акумулатора в едно от

гнездата на раницата за помещаване на акумулатора (Фиг. 6) като го натиснете докрай, докато усетите "щракване", което го заключва в положение и осигурява електрически контакт;

2. свържете кабела на раницата в

съответния контакт (Фиг. 7.A) и завъртете докато усетите "щракване", което заключва в положение и осигурява електрически контакт;

3. регулирайте ремъците и затворете

ПРОВЕРКИ ЗА БЕЗОПАСНОСТ Извършете следните проверки за безопасност и проверете дали резултатите отговарят на посоченото в таблиците. Преди да използвате машината, извършвайте винаги проверки за безопасност.

Предмет Резултат Ръкохватки (Фиг. 1.C); Почистени, подсушени и фиксирани правилно и здраво на машината Точка на закачване на ремъка (Фиг. 1.E) Поставена правилно Винтове по машината Добре фиксирани (не разхлабени) Отвори за охлаждащ

Обдухваща тръба (Фиг. 1.B) Правилно монтирана. Работно колело (ротор) Не трябва да има следи от повреждане Защити Не трябва да има следи от повреждане Акумулатор (Фиг. 1.F) Не трябва да има повреди по неговата обвивка, нито изтичане на течност Машина Не трябва да има следи от повреждане или износване Команда на ускорителя (Фиг. 8.F) Трябва да се движи свободно, а не да се форсира. Пробно управление Не се открива анормална вибрация. Няма анормален шум

6.2.2 Тест за функциониране на машината

в неговото гнездо (пар. 7.2.3 ).

8. Включете машината,

като натиснете бутона (Фиг. 8.A).

9. Натиснете командата на

ускорителя (Фиг. 8.F). Машината се задейства и работното колело (ротора) се върти.

1. Отпуснете командата на

да се върне автоматично и бързо в неутрално положение, а машината трябва да спре да се движи.BG - 12 Ако един от резултатите се различава от указаното в таблиците, не е възможно използването на машината! Предайте машината в сервизен център за извършване на съответните проверки и поправка.

1. Заемете стабилна и неподвижна позиция;

2. уверете се, че обдухващата тръба

не е обърната към евентуални наблюдатели или отпадъци;

3. поставете правилно акумулатора в

6.3.2 Включване със симулатор на

акумулатор (ако е предвиден)

1. Заемете стабилна и неподвижна позиция;

2. уверете се, че обдухващата тръба

не е обърната към евентуални наблюдатели или отпадъци;

3. Поставете правилно симулатора

на акумулатора в гнездото му в машината (Фиг.11.J)

4. свържете кабела за свързване към

симулатора на акумулатора (фиг.11.I)

5. изберете акумулатора, който да се

7. натиснете командата на

По време на работа машината трябва винаги да се държи здраво с ръка на горната ръкохватка (Фиг. 12). ЗАБЕЛЕЖКА По време на работа, акумулатора е предпазен от пълно изтощаване чрез защитно устройство, което изключва машината и блокира функционирането ѝ. ЗАБЕЛЕЖКА Ако е включена, ако не работи в продължение на една минута, машината ще се изключи автоматично.

6.4.1 Регулиране на скоростта

Винаги е необходимо да регулирате скоростта на въртене на работното колело (ротора) в зависимост от вида на материала, който трябва да се отстрани, като използвате бутон (Фиг. 8.В): – ниска скорост на обдухване за леки материали и малки храсти върху поляната; – средна скорост на обдухване за отстраняване на трева и леки листа върху асфалт или твърд терен; – висока скорост на обдухване (3 включени светодиода, Фиг. 8.D) за по-тежки материали, като пресен сняг или обемни отпадъци.

6.4.2 Съвети за използването

Напредвайте бавно като държите края на обдухващата тръба на подходящо разстояние от земята (Фиг. 12). За да се избегне разсейване на материала, който трябва да се отстрани, насочете духането на въздуха около външните краища на натрупания материал. Не насочвайте никога духащия въздух в центъра на купа.

За спиране на машината:

След спирането на машината, са нужни няколко секунди, преди спирането на работното колело (ротора). Винаги спирайте машината: – по време на премествания между различните работни зони. По време на премествания, никога не поставяйте ръката върху командата на ускорителя, за да се избегнат случайни задействания.

му и пристъпете към неговото презареждане (пар. 7.2.2);BG - 13

2. оставете двигателя да се охлади,

преди да приберете машината за съхранение в някакво помещение;

3. извършете почистване (пар. 7.3);

4. Проверете дали няма разхлабени или

повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център.

6.6.2 След употреба със симулатор на

за помещаване на акумулатора на "OFF" (Фиг. 7.B);

3. свалете раницата за помещаване

4. изключете свързващия кабел

от симулатора на акумулатора (Фиг.13.I) и от раницата (фиг. 7.A)

5. свалете акумулатора от раницата

(Фиг. 14) и се погрижете за неговото зареждане (пар. 7.2.2);

6. оставете двигателя да се охлади,

преди да приберете машината за съхранение в някакво помещение;

7. извършете почистване (пар. 7.3);

8. Проверете дали няма разхлабени или

повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център. ВАЖНО Сваляйте винаги акумулатора (пар. 7.2.2) всеки път, когато машината не се използва или се оставя без наблюдение.

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности. Преди да започнете каквато и да била работа по поддръжката:

• свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 7.2.2);

• оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение;

• Носете подходящо облекло, работни ръкавици и предпазни очила;

• Прочетете съответните инструкции. Внимание! Опасност от наранявания поради движещи се опасни компоненти! – Честотата и вида на намесите са обобщени в "Таблица на операциите по поддръжката" (вж. гл. 12). Таблицата има за цел да ви помогне да поддържате машината безопасна и ефективна. В нея са посочени основните намеси и периодичността, предвидена за всяка от тях. Извършете съответното действие при първото изтичане на скока. – Използването на неоригинални резервни части и принадлежности може да има отрицателно въздействие върху работата и безопасността на машината. Производителят не поема никаква отговорност в случай на повреда или нараняване, причинени от тези продукти. – Оригиналните резервни части се доставят от сервизи и оторизирани дилъри. ВАЖНО Всички операции по поддръжката и регулирането, които не са описани в това ръководство, трябва да се извършват от Вашия дистрибутори или от специализиран сервизен център.

Автономната работа на акумулатора (и следователно повърхността, която може да се обработи, преди презареждането на акумулатора) се обуславя основно от:

• поведение на оператора, което трябва да избягва: – често включване и изключване по време на работа; – скорост на въртене на работното колело (ротора), неподходяща за вида на материала, който трябва да се отстрани (пар. 6.4.1). За оптимизиране на автономната работа на акумулатора е необходимо винаги:

• скоростта на въртене на работното колело (ротора) да е подходяща за вида на материала, който трябва да се отстрани.BG - 14 Ако се желае да се използва машината за по- дълги периоди на работа спрямо позволеното за стандартен акумулатор, е възможно:

• да се закупи втори стандартен акумулатор за незабавна смяна на изтощения акумулатор, без това да компрометира продължителността на използване;

• да се закупи акумулатор, който позволява по-продължителна автономна работа спрямо стандартния акумулатор (пар. 14.1).

7.2.2 Сваляне и презареждане

1. Натиснете бутона за заключване на мястото на

акумулатора върху машината (Фиг. 13.A) или върху раницата (Фиг. 14. A) (ако е предвидено);

2. свалете акумулатора от машината (Фиг.

13.B) или от раницата за помещаване на акумулатора (Фиг. 14.B) (ако е предвиден);

3. поставете акумулатора (Фиг. 15.А) в неговото

гнездо на зарядното устройство (Фиг. 15.B);

4. свържете зарядното устройство (Фиг. 15.В)

към електрически контакт с напрежение, съответстващо с указаното на табелката;

5. пристъпете към пълното зареждане,

като следвате указанията, съдържащи се в книжката с инструкции на акумулатора/зарядното устройство. ЗАБЕЛЕЖКА Акумулаторът е оборудван със защита, която не позволява зареждане, ако температурата на средата не е между 0 и +45°С. ЗАБЕЛЕЖКА Акумулаторът може да се презарежда във всеки момент, даже частично, без риск от повреда.

7.2.3 Повторно монтиране на акумулатора

След като завърши зареждането:

1. свалете акумулатора от гнездото на

зарядното устройство (Фиг. 16.A) (избягвайки да го държите под зареждане дълго време след презареждане);

2. разкачете зарядното устройство (Фиг.

16.B) от електрическата мрежа;

3. поставете акумулатора в гнездото му,

поставено на машината (Фиг. 11.A) или в едно от гнездата на раницата за помещаване на акумулатора (Фиг. 6) (ако е предвидено)

4. натиснете до дъно акумулатора докато усетите

"щракване", което заключва в положение и осигурява електрически контакт.

ПОЧИСТВАНЕ НА МАШИНАТА И НА ДВИГАТЕЛЯ За да се намали риска от пожар, почиствайте машината и особено двигателя, от остатъци от листа, клони.

• Почиствайте винаги машината след използване като използвате чиста кърпа, навлажнена в неутрален почистващ препарат.

• Отстранявайте всякаква следа от влага, като си послужите с мека и суха кърпа. Влагата може да предизвика рискове от токови удари.

• Не използвайте агресивни почистващи препарати или разтворители за почистване на пластмасовите части или ръкохватките.

• Не използвайте струи вода и избягвайте да мокрите двигателя и електрическите части.

• Поддържайте винаги работното колело (ротора) чисто и без прах и остатъци, обдухвайки със сгъстен въздух през решетката. Не пръскайте работното колело (ротора) с вода.

• За да се избегни прегряване и повреждане на двигателя или акумулатора, проверявайте винаги дали аспирационните решетки на охлаждащия въздух са чисти и свободни от отпадъци.

• Поддържайте затегнати гайките и винтовете, за да сте сигурни, че машината се намира винаги в състояние да функционира безопасно.

• Проверявайте редовно дали ръкохватките са закрепени здраво.

ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ ВАЖНО Правилата за безопасност, които трябва да се спазват по време на операциите за прибиране за съхраняване, са описани в пар. 2.4. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

8.1 ПРИБИРАНЕ НА МАШИНАТА

ЗА СЪХРАНЕНИЕ Когато машината трябва да се прибере за съхранение:

1. свалете акумулатора от гнездото

му и пристъпете към неговото презареждане (пар. 7.2.2);

2. оставете двигателя да се охлади,

преди да приберете машината за съхранение в някакво помещение;BG - 15

3. извършете почистване (пар. 7.3);

4. Проверете дали няма разхлабени или

повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център;

5. Приберете машината за съхранение:

– в сухо помещение; – защитена от неблагоприятни атмосферни явления; – на място, недостъпно за деца, – като се уверите, че сте свалили ключът или инструментите използвани за поддръжката.

8.2 ПРИБИРАНЕ НА АКУМУЛАТОРА

ЗА СЪХРАНЕНИЕ Акумулатора трябва да се съхранява на сянка, на хладно и в среда без влага. ЗАБЕЛЕЖКА В случай на продължително неизползване, зареждайте акумулатора на всеки два месеца, за да удължите неговият жизнен цикъл.

9. ПРЕМЕСТВАНЕ И ТРАНСПОРТИРАНЕ

Всеки път, когато трябва да премествате или транспортирате машината, е необходимо: – спрете машината (пар. 6.5); – свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 7.2.2); – хващайте машината единствено за дръжките и насочвайте тръбите, така че да не създавате препятствие. Когато се транспортира машината с транспортно средство е необходимо: – да свалите тръбите; – при транспортиране обезопасете по подходящ начин като използвате въжета или вериги; – машината да се позиционира така, че да не представлява опасност за никого.

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички операции по регулирането и поддръжката, които не са описани в това ръководство, трябва да бъдат извършвани при Вашия дистрибутор или в специализиран център за обслужване, който разполага с необходимите познания и инструменти за правилното извършване на работата, като се запази степента на безопасност и първоначалното състояние на машината. Операции, извършени от неквалифицирани лица или неподходящи фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Само оторизирани работилници за техническо обслужване могат да извършват поправки и поддръжка, когато машината е в гаранция.

• Оторизираните работилниците за техническо обслужване използват единствено оригинални резервни части. Оригиналните резервни части и принадлежности са специално разработени за машините.

• Не се одобрява използването на неоригинални резервни части и принадлежности; използването на неоригинални резервни части и принадлежности компрометира безопасността на машината и освобождава Производителят от всякакво задължение и отговорност.

• Препоръчва се да закарате машината веднъж в годината в оторизирана работилница за техническо обслужване, за извършване на поддръжка, техническо обслужване и проверка на предпазните устройства.

11. ГАРАНЦИОННО ПОКРИТИЕ

Гаранцията покрива всички дефекти на материали, както и производствени дефекти. Ползвателят трябва да следва внимателно всички предоставени инструкции в приложената документация. Гаранцията не покрива вреди/щети дължащи се на:

• непознаване на придружаващата документация;

• неправилно използване и монтаж или несвойствено използване;

• използване на неоригинални резервни части;

• Използване на принадлежности, които не са доставени или такива, които не са одобрени от производителя. Освен това, гаранцията не покрива:

• нормалното износване на консумативите;

• Нормалното износване. Ползвателят е защитен от действащото национално законодателство. Правата на ползвателя предвидени от действащото национално законодателство по никакъв начин не се ограничават от настоящата гаранция.BG - 16

Проверка на всички фиксирания Преди всяко използване пар. 7.4 Проверки за безопасност / Проверка на командите Преди всяко използване пар. 6.2 Проверка на състоянието на зареждане на акумулатора Преди всяко използване * Зареждане на акумулатора В края на всяко използване пар. 7.2.2

Почистване на машината и на двигателя В края на всяко използване пар. 7.3 Проверка за евентуални щети по машината. Ако е необходимо, се свържете се с оторизиран сервизен център. В края на всяко използване -

• Вижте за справка ръководството на акумулатора/зарядното устройство.

на ускорителя, машината не се задейства Липсващ акумулатор или не е поставен правилно Убедете се, че сте поставили правилно акумулатора (пар. 7.2.3) Изтощен акумулатор Проверете състоянието на зареждане и презаредете акумулатора (пар. 7.2.2) Дефектна команда на ускорителя или повредена обдухваща машина Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

2. Двигателят спира по

време на работа Акумулатора не е поставен правилно Убедете се, че сте поставили правилно акумулатора (пар. 7.2.3) Изтощен акумулатор Проверете състоянието на зареждане и презаредете акумулатора (пар. 7.2.2)

(ротора) се върти, но не излиза въздух от обдухващата тръба Блокирана или запушена обдухваща тръба Спрете машината, свалете акумулатора и отстранете евентуални запушвания.

4. Чува се шум и/или се

усещат прекалени вибрации по време

Разхлабени или повредени части Свалете машината, свалете акумулатора и: – проверете щетите; – проверете дали има разхлабени части и ги затегнете; – погрижете се да смените или поправите повредените части с други със същите характеристики.

Повредена обдухваща машина. Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.BG - 17 НЕИЗПРАВНОСТ ВЪЗМОЖНА ПРИЧИНА РЕШЕНИЕ

работа на акумулатора Тежки условия на използване с по-голямо поглъщане на ток Оптимизирайте използването (пар. 7.2.1) Капацитета на акумулатора не е достатъчен за работните нужди Използвайте втори акумулатор или акумулатор с по-голям капацитет (пар. 14.1) Намаляване (деградация) на капацитета на акумулатора Закупете нов акумулатор

7. Зарядното устройство

не извършва зареждане на акумулатора Акумулатора не е включен правилно в зарядното Проверете дали включването е правилно (пар. 7.2.3) Неподходящи условия на околната среда Извършете зареждането в среда с подходяща температура (вижте книжката с инструкции на акумулатора/зарядното устройство) Мръсни контакти Почистете контактите Липса на напрежение в зарядното

Проверете дали щепсела е поставен в контакта и дали има напрежение в електрическия контакт Дефектно зарядно устройство Заменете го с оригинална зарядно устройство Ако неизправността продължава, вижте за справка ръководството на акумулатора/ зарядното устройство

индикатор (Фиг. 8.E) свети постоянно Неуспешен самоконтрол Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

9. Светлинният индикатор

(Фиг. 8.E) примигва Грешка в комуникацията на акумулаторната

Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център. Блокиран ротор Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

Оптимизирайте употребата на машината. PCB, прегрят Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център. Ако неизправностите продължават след прилагане на описаните решения, свържете се с вашия дилър.

Налични са акумулатори с различен капацитет, за приспособяване към специфични работни нужди (фиг. 17). Списъкът на хомологираните акумулатори за тази машина е даден в таблицата "Технически данни".

14.2 ЗАРЯДНО УСТРОЙСТВО

ЗА АКУМУЛАТОРА Устройство, което се използва за зареждане на акумулатора: бързо (Фиг. 18.A), стандартно (Фиг. 18.B).

14.3 РАНИЦА ЗА ПОМЕЩАВАНЕ

НА АКУМУЛАТОРА Устройство, което позволява помещаването на два акумулатора и доставя електрически ток, необходим за работата на машината. Доставя се с кабела за свързване към машината (Фиг. 1.I) и със селектор (Фиг. 7.B), който ви позволява да изберете един от двата акумулатора (позиция "1" и "2") и "OFF".

14.4 СИМУЛАТОР НА АКУМУЛАТОР

Симулатор на акумулатор: уред, който ако е въведен в гнездото на машината, позволява ползването на раницата за помещаване на акумулатора.BS - 1 UPOZORENJE!: PRIJE UPOTREBE MAŠINE TREBA DA PAŽLJIVO PROČITATE OVU KNJIŽICU. Čuvajte za buduće potrebe.

2. Работете само на дневна

3. Ниво на акустична моќност

НА ЦЕВКАТА НА ДУВАЧОТ

6.2.2 Тест за работата на машината

9. Притиснете го копчето

7. Притиснете го копчето

1. Ни в коем случае не

2. На собствена отговорност декларира,

че машината: Преносима градинска

3. Е в съответствие със спецификата на

директивите: e) Сертифициращ орган

4. Базирано на хармонизираните норми

g) Ниво на измерена акустична мощност h) Гарантирано ниво на акустична
