NAVODILA ZA UPORABO BL 500e Kit STIGA

Prenosni akumulatorski vrtni puhalnik

PRIROČNIK ZA UPORABO

POZOR: Preden uporabite stroj, pazljivo preberite priročnik z navodili.

Akumulatorski duvac/usisivac lišca

PRIRUCNIK SA UPUTSTVIMA

Koristite zašitu za uši, naočale.

Ne izlažite kisi (ili vlazi).

OPASNOST OD ODLIJETANJA PREDMETA! Pazite na moguce odlijetanje materijala, koje moze izazvati protok zraka: a koji moze nanijeti teske povrede osobama ili ostetiti predmete.

OPASNOST OD ODLIJETANJA PREDMETA! Držati na

rastojanju od majmanje 15 m osobe ili domace zivotinje za vrijeme upotrebe masine!

Opasnost od amputacije!
Uvjek držite ruke podalje od resetke za ulaz vazduha.
Propeler koji se okrece moze izazvati ozbiljne povrede.

Opasnost od ozbilj.nih povreda! Drzite podalje odjecu s lepravim dijelovima od resetke za ulaz zraka jer bi se mogla zapetljati oko propelera i izazvati ozbiljne povrede.

Opasnost od ozbilj.nih povreda! Drzite podalje kosu od resetke za ulaz zraka jer bi se mogla zapetljati oko propelera i izazvati ozbiljne povrede. Prikladno vezati dugu kosu.

Navzdory doprženi vsech bezpečnostnich predpis

5.1 Sigurnosni gumb (naprava za aktiviranje/deaktiviranje) 10
5.2 Upravljacka ručica gasa 10

1. UPORABA STROJA 10

6.1 Pripretne radnje 10
6.2 Sigurnosne kontrrole 11
6.3 Pokretanje 11
6.4 Rad 12
6.5 Zaustavljanje 12
6.6 Nakon korištenja. 12

1. REDOVNO ODRZAVANJE 13

7.1 Opencito 13
7.2 Baterija 13
7.3 Ciscenje stroja i motora. 14
7.4 Pričvrsne matice i vijci 14

1. SKLADIStENJE 14

8.1 Skladištenje stroja 14
8.2 Skladistenje baterije 14

9.PREMJESTANJE I PRIJEVOZ. 15

10.SERVISIRANJE I POPRAVCI. 15
11. STO JAMSTVO POKRIVA 15
12. TABLICA ODRZAVANJA 16
13. UTVRDIVANJE PROBLEMA 16
14. DODATNA OPREMA PO NARUDZBI 17

14.1 Alternativene baterije 17
14.2 Punjac baterija 17
14.3 TORBICA ZA NOSENJE BATERIJA 17
14.4 Simulator baterije 17

1. OPÇENITO

1.1 KAKO SE SLUZITI PRIRUCNIKOM

Koristite zašitu za sluh, naočale.

Stroj se automatisk zaustavlja pri otpušanju upravljacke ručice gasa.

6. UPORABA STROJA

VAZNO Sigurnosne upute koje treba slijediti navode se u pog. 2. Strogo postujte te upute kako se ne biste suocili s ozbilnim rizicina im opasnostima.

6.1 PRIPREMNE RADNJE

Prije početka rada potrebno je izvršiti niz provjera i radnji kako bi se osiguralo učinkovito obavljanje posla u maksimalnej sigurnosti.

6.1.1 Kontrola baterije

Stroj se isporučuje bez baterije.
Kupite bateriju Čiji je kapacitet najpogodniji radnim potrebama i potpuno je napunite pridržavajući se uputa iz prisuručnika za bateriju.
Popis homologiranih baterija za ovaj stroj nalazi se u tablici "Tehnički podaci".

• Prije svake uporabe: - provjerite stanje napunjenosti baterije slijedeci upute koje sadrzi prisucnik za bateriju.

6.1.2 Uporaba zašitnih pojaseva (ako je predvidena)

Zastitni pojas se mora staviti prise nego zakvačite stroj na predvidenu kopcu (sl. 4.A, 4.C), a remene treba podesiti prema visini i stasu rukovatelja.

Remen (sl. 9.A) mora prelaziti prekodesnog ili lijevog ramena i slijediti bok.

Nikad nemojte nositi zašitni pojas poprečno, Ngo iskliqučivo preko jegnog ramena tak do se možete brzo udaljiti od tijela stroja u slučaju opasnosti.

6.1.3 Uporaba torbice (ako je predvideno)

1. Stavite bateriju u jegan od prostora na torbici za noosenje baterija (sl. 6) gurajuci je do kraja sve dok ne začujete "klik" kojim se ona blokira u položaju i osigurava elektrichi kontakt;
2. utaknite kabel u odgovarajuću uticnicu (sl. 7.A) i okrecite ga sve dok ne začujete "klik" kojim se on blokira u položaju i osigurava elektricni kontakt;
3. podesite naramenice i zatvorite zašitni pojas s prednje strane (sl. 10).

6.2 SIGURNOSNE KONTROLE

Izvrsite sigurnosne kontrole koje slijede i provjerite odgovaraju li rezultati onom sto se navodi u tablicama.

Pripe uporabe uvijek izvršite sigurnosne kontrole.

6.2.1 Opca kontrola

Predmet Rezultat
Ručke (sl. 1.C) Čiste, suhe,	pravilno i Čvrosto pričvršcene za stroj
Mjesto zakopćavanja zašitnog pojasa (sl. 1.E)	Pravilno namješteno
Vijci na stroju Dobro pričvršćeni (ne popušteni)
Prolazi zraka za hladjenje Nisu zaprijećeni
Cijev puhača (sl. 1.B) Pravi	no je postavljena.
Rotor Nema nikakvog	znaka oštećenja
Šitnici Nema nikakvog	znaka oštećenja
Baterija (sl. 1.F) Nema nika	kvog oštećenja na njezinom plaštu, nikakvog curenja tekućine
Stroj Nema nikakvog znaka	oštećenja ili istrošenosti
Upravljački element gasa (sl. 8.F)	Mora se slobodno pomicati, bez primjene sile.
Probni rad Nema nikakve	nepravilne vibracije. Nema nikakvog nepravilnog zvuka

6.2.2 Ispitivanje rada stroja

Radnja Rezultat
7. Stavite bateriju u njezino sjedište (odl. 7.2.3).8. Upalite stroj pritiskom na gumb (sl. 8.A).9. Pritisnite upravljački element gasa (sl. 8.F).	Stroj sePokrece i rotor se okrece.
1. Otpustite upravljački element gasa (sl. 8.F).	1. Upravljački element se mora automatski i brzo vratiti u neutralni položaj i stroj se mora zaustaviti.

Ako bilo koji rezultat odstupa od onoga sto se navodi u tablicama koje slijede, nemoje koristiti stroj! Dostavite stroj servisnom centru radi potrebnih kontrola i popravka.

6.3 POKRETANJE

6.3.1 Pokretanje's baterijom

1. zauzmite Čvrst i stabilan položaj;
2. uvjerite se da cijev puhača;nije okrenuta prema eventualnim promatračima ili truncima;
3. pravilno stavite bateriju u njezino sjediSTE (sl. 11.A)(odl. 7.2.3);
4. pritisnite sigurnosni gumb (sl. 8.A);
5. pritisnite upravljacki element gasa (sl. 8.F).

6.3.2 Pokretanje sa simulatorom baterije (ako je predvideno)

1. zauzmite Čvṛst i stabilan položaj;
2. uvjerite se da cijev puhaça não okrenuta prema eventualnim promatračima ili truncima;
3. pravilno umetnite simulator baterije u njegovo sjediSTE na stroju (sl. 11.J)
   4.ukopcajte spojni kabel na simulator baterije (sl. 11.l)
4. odaberite bateriju koju treba aktivariti pomocu sklopke (sl. 7.B);
5. pritisnite sigurnosni gumb (sl. 8.A)
6. pritisnite upravljački element gasa (sl. 8.F)

6.4 RAD

Za zaustavljanje stroja:

1. otpustite upravlajcku ruiciu gasa (sl. 8.F);
2. deaktivirajte sigurnosni gumb (sl. 8.A);

mikrospinače, ani ich nevyrad'ujte z Činnosti.

4.1 Komponente za namestitev 8
4.2 Namestitev/odstranitev puhalne cevi.. 8
4.3 Namestitev vpenjalne tocke za nosilni pas (ce je predvidena) 9
4.4 PRIPRAVA NAHRBTNIKA ZABATERIJE (ce je predviden) 9

1. UPRAVLJALNI ELEMENTI 9

5.1 Varnostni gumb (naprava za vklop / izklop) .... 9
5.2 Komandni vzvod plina 9

1. UPORABA STROJA 9

6.1 Začetna opravila 9
6.2 Varnostni pregliedi 10
6.3 Zagon 10
6.4 Delo. 11
6.5 Zaustavitev. 11
6.6 Po uporabi 11

1. REDNO VZDRZEVANJE 12

7.1 Splošne informacije 12
7.2 Baterija 12
7.3 Cischenje stroja in motorja 13
7.4 Pritrdilne matice in vijaki 13

1. SHRANJEVANJE 13

8.1 Shranjevanje stroja 13
8.2 Shranjevanje baterije 13

1. PREMIKANJE IN PREVOZ 13

2. SERVIS IN POPRAVILA 13

3. OBSEG GARANCIJE 14
4. TABELA VZDRZEVANJA 15
5. PREPOZNAVANE MOTENJ 15
6. DODATNA OPREMA PO NAROCILU 16

14.1 Drugi tipi baterij 16
14.2 Polnilnik baterije 16
14.3 NAHRBTNIK ZA BATERIJE 16

1. SPLOŠNE INFORMACIJE

1.1 KAKO BRATI PRIROCNIK

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju:

OPOMBA ali POMEMBNO nudi podrobnosti ali druge informacije v zvezi s predhodno vsebino, ki so namenjene preprecevanju poskodb stroja ali druge skode.

Znak opozarja na nevarnost. Neuostoivanje opozorila lahko povzroci osebne poskodbe ali poskodbe tretjih oseb in/ali skodo.

Odstavki, obkrozeni z okvirom iz sivih pik, navajajo opcijske tehnicne lastosti, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je dolocena tehnicna lastnost prisotna pri vašem modelu.

Izraze ,sprednji",,zadnji",desni" in ,levi",je treba.razumeti glede na delovni položaj upravljavca.

1.2 SKLICI

1.2.1 Slike

Slike v tem priročniku z navodili so označene s stevilkami 1, 2, 3 itd. Na slikah prikazane komponente so označene s Črkami A, B, C itd. Sklic na componento C na sliki 2 je podan na naslednji način: „Glej sliko 2.C" ali preprosto ,(slika 2.C). Slike so simbolične. Dejanski deli so lahko nekoliko drugačni od tistih na slikah.

1.2.2 Naslovi

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka „2.1 Urjenje“ je podnaslov naslova „2. Varnostni predpisi". Sklici na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno stevilko. Na primer: „pogl. 2“ ali „odst. 2.1“.

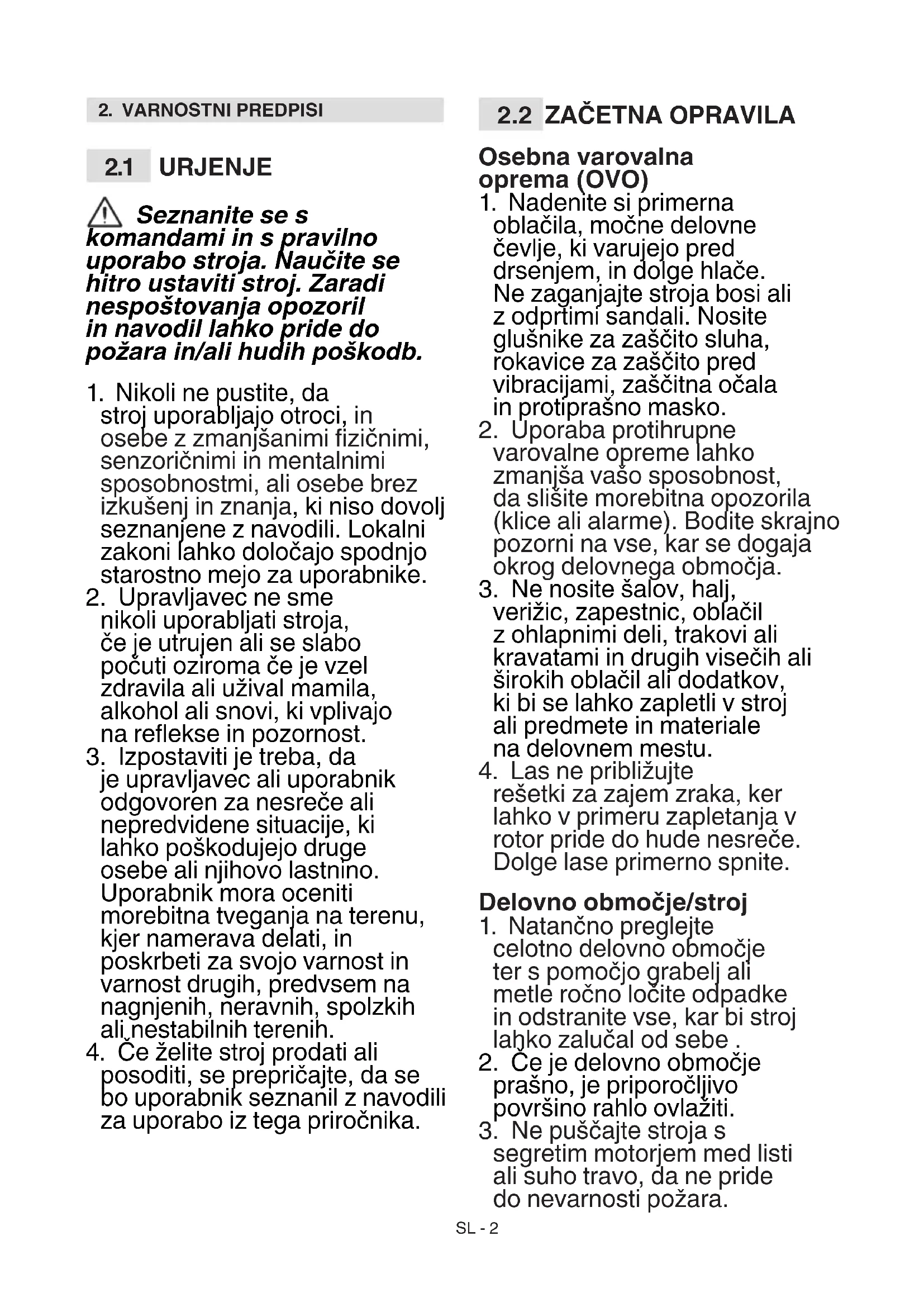

2.1 URJENJE

Seznanite se s komandami in s pravilno uporabo stroja. Naučite se hitro ustaviti stroj. Zaradi nespoštovanja opozoril in navodil lahko pride do požara in/ali huidih poskodb.

1. Nikoli ne pustite, da stroj uporabljao otroci, in osebe z zmanjsanimi fizičnimi, senzoričnimi in mentalnimi sposobnostmi, ali osebe brez izkušenj in znanja, ki niso dovolj seznanjene z navodili. Lokalni zakoni lahko dolocajo spodnjostarostno mejo za uporabnike.
2. Upravljavec ne smenikoli uporabljati stroja,ce je utrujen ali se slabopoćuti oziroma ce je vzel zdravila ali užival mamila, alkohol ali snovi, ki vplivajo na reflekse in pozornost.
3. Izpostaviti je treba, da je upravljavec ali uporabnik odgovoren za nesreće ali nepredvidene situacije, ki lahko poskodujejo druge osebe ali njihovo lastnino. Uporabnik mora oceniti morebitna tveganja na terenu, kjer namerava delati, in poskrbeti za svojo varnost in varnost drugih, predvsem na nagnjenih, neravnih, spolzkih ali.nestabilnih terenih.
4. Čeželite stroj prodati ali posoditi, se prepričajte, da se bo uporabnik seznanil z navodili za uporabo iz tega priročnika.

2.2 ZACETNA OPRAVILA

Osebna varovalna oprema (OVO)

1. Nadenite si primerna oblačila, močne delovne Čevlje, ki varujejo pred drsenjem, in dolge hlace. Ne zaganjaje stroja bosi ali z odprtimi sandali. Nosite glusnike za zašcitoto sluha, rokavice za zašcitoto pred vibracijami, zašcitna očala in protiprašno masko.
2. Üporaba protihrupne varovalne opreme lahko zmanjša vašo sposobnost, da slisite morebitna opozorila (klice ali alarme). Bodite skrajno pozorni na vse, kar se dogaja okrog delovnega območja.
3. Ne nosite šalov, halj, verižic, zapestnic, oblačil z ohlapnimi deli, trakovi ali kravatami in drugih visečih ali širokih oblačil ali dodatkov, ki bi se lahko zapletli v stroj ali predmete in materiale na delovnem mestu.
4. Las ne priblizujte rešetki za zajem zraka, ker lahko v primeru zapletanja v rotor pride do hude nesreče. Dolge lase primerno spnite.

Delovno območje/stroj

1. Natančno preglejte celotno delovno obmocje ter s pomočjo grablj ali metle ročno locite odpadke in odstranite vse, kar bi stroj lahko zalučal od sebe .
2. Ce je delovno območje prasno, je priporočljivo povrsino rahlo ovlaziti.
3. Ne pusćajte stroja s segretim motorjem med listi ali suho travo, da ne pride do nevarnosti požara.

2.3 MEDUPORABO

Delovno območje

1. Stroja ne uporabljajte v okoljih z nevarnostjo eksplozije in v prisotnosti vnetljivih tekocin,plina ali prahu.Elektricni stroji proizvajajo iskre,ki lahko vzgejo prah ali pare.
2. Stroj upravlajte samo pri dnevni svetlobi ali pod dobro umetno svetlobo in ob dobri vidljivosti.
3. Poskrbite, da se na delovnem območju ne zadržujejo odrasle osebe, otroci inŽivali. Otroke mora nadzorovati druga odrasla oseba. Otroci se ne smejo igrati z aparatom.
4. Prépciaje se, da so nepoklicane osebe oddajene najmanj 15 metrov od delovnega premera stroja.
5. Ne delajte, ko je trava mokra, ko dežuje in ko obstaja nevarnost za nevihte, zlasti ce je verjetno, da se pojavijo strele.
6. Ce je le možno, se izogibajte delu na mokri ali spolzki povrsini oziroma na vseh neravnih ali strmih terenih, ki ne zagotavljajo stabilnosti upravljacva med delom.
7. Ne izpostavlajte stroja dežju ali mokremu okolju. Voda, ki prodre v stroj, poveča nevarnost elektricnega stresljaja.

8. Posebno pozorni bodite na nepravilnosti terena (izbokline, vbokline), nagibe, skrite nevarnosti in na morebitno prisotnost ovir, ki bi lahko zmanjsale vidljivost.

9. Zelo pozorni bodite v blizjni strmin, jarkov ali nasipov.

10. Ce stroj uporabljat v blizini ceste, bodite pozorni na promet.
11. Vedno morate preveriti smer vetra in ne smete nikoli delati proti vetru.
12. Stroja ne uporabljajte v blizini odprtih oken.
13. Stroja ne uporabljajte na povrsiniPokriti oziroma posuti z gramozom, kjer bi odstranjeni material lahko povzrociI poskodbe.
14. Poskrbite, da se odstranjeni material ne kopičina območju izmeta, saj bi lahko oviral pravilno odstranjevanje in povzročil nasprotne sunke materiala prek sesalnih odprtin.

Ravnanje

1. Med delom, ko stroj uporabljate kot puhalnik, gavedno z desno roko trdno drzite za zgornji rocaj.
2. Izogibajte se stiku telesa s predmeti, ki imajo ozemljitev, kot so cevi, radiatorji, kuhinjski elementi, hladilniki. Nevarnost elektricnega stresljaja se poveca, ce je telo v stiku z ozemljenimi predmeti.
3. Stojte v trdnem in stabilnem položaju ter bodite vselej previdni.
4. Pazite, da ne izgubite ravnotežja.
5. Pazite, da ne zădevate s silo ob tuje predmete; pazite na morebitno izmetavanje materiala in prahu, ki ga lahko povzroci zračni tok.
6. Zračnega curka ne usmerjaje proti liudem aliživalim.
7. Ko stroj uporabljate kot puhalnik, morate vedno zelo

paziti, da odstranjeni material ali privzdesignjen prah ne bi pouzročila poskodb na ljudeh aliŽivalih ter škode na lastnini.

1. Nikoli ne tecite, temveč hodite.
2. Obraz, roke in telo držite vselej proc od sesalne resetke in odprtine za puhanje zraka; ne ovirajte prehodov za zrak ne med zaganjanjem ne med uporabo stroja.

3. Vrteci se deli lahko povzrocijo hude poskodbe. Ne dotikajte se vrtecih delov, dokler so v gibanju.

4. primeru zlomov ali nezgod med delom, nemudoma zaustavite motor in se oddajite od kosilnice, da ne povzrocite dodatne škode; vprimeru nezgod, v katerih se poskodujejo upravljavec ali tretje osebe, nemudoma nudite ustrezno prvo pomoc in se obrnite na zdravstveno ustanovo za ustrezno oskrbo. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poskodbe ljudi in živali, Če jih ti ne bi opazili.

Predolgo izpostavljanje vibracijam lahko povzroci poskodbe aliŽivcno-žilne težave (znane kot Raynaudov fenomen oz. „bolezen belih prstov") predvsem pri tistih osebah, ki imajo motnje krvnegabotoka. Simptomi se lahko pokažejo na rokah, zapestjih in prstih ter se izražajo kot izguba občutljivosti, otrplost, srbečica, bolečina, izguba naravne barve ali strukturne spremembe na koži. Učinek vibracij lahko dodatno poslabša tudi nizka

temperatura in/ali premoćno
stiskanje ročajev. Ob pojavu
teh simptomov je treba skrajšati
cas uporabe stroja in se
posvetovati z zdravnikom.

Omejitve pri uporabi

1. Stroja ne smejo uporabljati osebe, ki ga niso sposobne trdno drzati z obema rokama in/ali niso sposobne ostati trdno v ravnotežju med delom.
2. Nikoli ne uporabljajte stroja, ce so njegova varovala poskodovana, manjkajoča ali nepravilno namešcena.
3. Nikoli ne uporabljaje stroja, ne da bi poprej montirali vse predvidene dodatke za izbrano funkcijo.
4. Ne izklopite, ne mezaktivirajte, ne odstranite in ne predelajte obstojechih varnostnih systemov oziroma mikrostikal.
5. Ne uporablajte elektricnega stroja, ce ga ni mogoce pravilno prižgati aliugasniti s stikalom. Elektricni stroj, ki ga ni mogoce zagnati s stikalom, je nevaren in ga je treba popraviti.
6. Stroja ne smete pretirano obretenjevati. Majhnega stroja ne uporabljajte za preobseznada; z uporabo ustreznaga stroja zmanjsate nevarnost in izboljsate kakovost dela.

2.4 VZDRŽEVANJE, SHRANJEVANJE

Redno vzdhrzevanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti.

Vzdrževanje

• Nikoli ne uporabljaje stroja, ce so njegovi deli obrbljeni ali poškodovani. Poškodovane ali obrbjene dele morate vedno zamenjati; ne smete jih popravljati.
• Otroci brez nadzora ne smejo izvajati cisćenja in rednega vždrževanja.

Raven hrupa in raven vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Treba je poskrbeti zapreventivne ukrepe za preprecitev morebitnih poskodb zaradi mochnega hrupa in vibracij stoj uporabljaje s konstantno hitrostjo; rocaj drzite trdno, s primerno mocko; stoj uporabljaje pri minimem rezimu, ki je potreben za izvrsevanje dela; nosite glusnike za zašcito pred hrupom; delajte pogoste in primerno dolge odmore med delom.

Shranjevanje

Da zmanjsate nevarnost pozara, posod z ostanki kosnje ne pušćajte v zaprtem prostoru.

2.5 BATERIJA / POLNILNIK BATERIJE

POMEMBNO Spodnji varnostni predpisipodelnjujejo varnostna navodila v locenem prirocniku za uporabo baterije in polnilnika baterije, ki je prilozen stroju.

• Za polnjenje baterije uporabljajte samo polnilnike, ki jih priporoča proizvajalec. Neustrezen polnilnik lahko povzroči elektrčni udar, pregretje ali uhajanje korozivnetekočine iz baterije.

• Uporabljajte samo specificne baterije, ki so predvidene za vase orodje. Uporaba drugih baterij lahko povzroci poškodbe in nevarnost požara.
  Prepriacjte se, da je aparat izključen, preden vstavite baterijo. Vstavitev baterije v prižgan elektrčni aparat lahko povzroci požar.
  Neuporabljeno baterijo hranite proc od pisarniških sponk, kovancev, ključev, Žebljev, vijakov ali drugih malih kovinskih predmetov, ki bi lahko povzročili kratek stik kontaktov. Kratki stik med kontakti baterije lahko privede do vžiga ali požara.

• Polnilnika baterije ne uporabljaje na krajih z vnetljivimi snovmi ali na lahko gorljivih povrsinah, kot sta npr. papir, blago itd. Med polnjem se polnilnik baterije segreje, kar lahko privede do požara.
• Med transportom baterij pazite, da se kontakti ne staknejo med seboj; pri transportu ne uporabljajte kovinske embalaže.

2.6 VAROVANJE OKOLJA

Varovanje okolja mora biti
pomemben in prednostni vidik
pri uporabi stroja, kar prinaša
korist takdo druzbi, v kateri
živimo, kot našemu prostoru.

• Pazite, da s svojim delom ne motite sosedov. Stroj uporabljajte samo ob primernem chasu (ne zgodaj zjutraj ali pozno zvečer, ko bi lahko motili druge).
  Natančno upostevajte lokalne predpise za odlaganje embalaže,Pokvarjenih delov

ali kateregakoli elementa, ki močno vpliva na okolje; ti odpadki ne smejo biti odloženi skupaj z obićajnimi odpadki, temvec jih je treba zbrati loćeno in predati posebnim zbirnim centrom, kjer bo poskrbljeno za recikliranje materialov.

Natančno upoštevajte lokalne predpise glede odstranjevanja odpadnih materialov
Ko se odločite, da boste stroj zavrgli, ga ne odložite v okolje, temvec se v skladu z veljavnimi lokalnimi predpisi obrnite na center za zbiranje oppadkov.

Elektricnih aparatov ne odlagajte med gospodinjske opadke. Na podlagi evropske Direktive

2012/19/EU o elektricnih in elektronskih odpadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi predpisi je treba izrabljene elektricne naprave zbirati loceno, z namenom predelave na ekološko kompatibilen način. Ce elektricne aparate odvržete na odlagalisće ali na zemljo, lahko škodljive snovi dosežejo podtalno vodo in pridejo v prehrambno verigo, kar ima negativne posledice za vaše zdravje in dobro počutje. Za podrobnejše informacije odstranjevanju tega artikla se posvetujte s svojim prodajalcem ali z ustanovo, ki je pristojna za predelavo gospodinjskih odpadkov.

Baterije je treba ob koncu njihove uporabne dobe odstraniti z ustrezno pozornostjdo okolja. Baterija je material, ki je nevaren

za vas in za okolje. Odstraniti jo je treba ločeno od drugih odpadkov, v zbiralmem centru, ki sprejema litij-ionske baterije.

Ločeno zbiranje rabljenih proizvodov in embalaje omogoca reciklažo materialov in njihovo vno uporabo. Ponovna aba recikliranih materialov keva k preprečevanju naževanja okolja in znižujeracevanje po surovinah.

2.7 PREOSTALA TVEGANJA

Kljub upoštevanju vseh
varnostnih predpisov lahko
obstajajo dodatna tveganja, ki jih
ni mogoce izločiti. Glede na tip
in konstrukcijo stroja, je mogoce
predvideti naslednje nevarnosti:

• izmet materiala, ki lahko poskoduje oci;
• poskodbe sluha ob neuporabi zašcite za sluh.

3. SPOZNAVANJE STROJA

3.1 OPIS STROJA IN NAMEN UPORABE

Ta stroj je vrtna naprava, natančneje prenosni akumulatorski vrtni puhalnik.

Stroj v glavnem sestavlja motor, ki poganja rotor, slednji pa proizvaja zelo hiter zračni tok.

3.1.1 Predvidena uporaba

Ta stroj je zasnovan in izdelan za:

• premikanje in kopičenje - s puhanjem - listja, trave ter raznih drobcev manjše teže in skromne velikosti.

3.1.2 Nepravilna uporaba

Kakrsna koli drugu uporaba, ki je drugacna od navedene, je lahko nevarna in lahko

povzroci poskodbe oseb in/ali stvari. K nepravilni uporabi med drugim sodi:

• kopićenje ali zbiranje vnetljivih ali eksplozivnih proizvodov,Žerjavice ali materiala,ki izgoreva brez plamena, prižganih cigaret, delcev stekla,ostrih delcev,kovinskih predmetov, kamenja in vsega drugega, kar bi lahko ogrožalo varnost upravljavca in drugih oseb;
• usmerjanje zračnega toka proti osebam in/ali Živalim;
• vstavljanje predmetov skozi sesalno rešetko;
• uporaba stroja brez opreme, ki jo je proizvajalec predvidel za različne vrste uporabe, oziroma uporaba druge, nepredvidene opreme;
• uporaba strojas strani več oseb.

POMEMBNO Vprimeru nepravilne

uporabe se garancija razveljavi, proizvajalec pa zavrača vsakrsno odgovornost, pri Čemer nosi uporabnik vse stroške za škodo ali poskodbe, ki jih je utrpel sam ali druge osebe.

3.1.3 Tip uporabnika

Ta stroj je namenjen uporabi s strani navadnih uporabnikov, tj. nepoklicnih delavcev.
Namenjen je ,neprofessionalni uporabi".

3.2 OPOZORILNI ZNAKI

Na stroju so prisotni razlicni znaki (slika 2). Njihova funkcija je, da upravljavca opominjao na pravilno ravnanje, zato da stoj uporabljas potrebno pozornostjo in previdnostjo.

Pomenznakov:

POZOR! NEVARNOST!
Nepravilna uporaba tega
stroja je lahko nevarna za
upravljavca in druge ose

POZOR! Preden uporabite
stroj, pazljivo preberite
priročnik z navodili.

Uporabljaje varovalno opremopred hrupom in zašcitna očala.

Stroja ne izpostavljaje dežju (ali vlagi).

NEVARNOST IZMETAVANJA!

Pazite na morebitno izmetavanje materiala, ki ga lahko sproži zračni tok in ki lahko povzroci hude poskodbe oseb in škodo na stvareh.

NEVARNOST IZMETAVANJA!

Poskrbite, da bodo med uporabo stroja vse osebe in domače Živali oddaljeni vsaj za 15 metrov.

Nevarnost pohabljenja! Roke vselej drzite proc od resetke za sesanje zraka. Vrteci se rotor lahko povzroci resne nezgode.

Nevarnost hudih poskodb! Oblacila z ohlapnimi deli ohranjaje proc od resetke za sesanje zraka, ker bi se lahko zapletli v rotor in povzroci resne nezgode.

Nevarnost huidih poskodb! Las ne približujte rešetki za zajem zraka, ker lahko v primeru zapletanja v rotor pride do hude nesreče. Dolge lase primerno spnite.

POMEMBNO Unicene ali necitljive nalepke je treba zamenjati. Zahtevajte nove nalepke v svojem pooblascenem servisu.

3.3 IDENTIFIKACIJSKA TABLICA IZDELKA

Identifikacijska etiketa vsebuje naslednje podatke (sika 1):

1. Ime in naslov proizvajalca
2. Tip stroja
3. Raven zvočne moči
4. Znak skladnosti
5. Napetost elektricega napajanja
6. Leto izdelave
7. Serijska stevilka
8. Sifra articla
9. Razred II; Dvojna izolacija

Identifikacijske podatke stroja prepišite v ustrezna polja na etiketi, ki je na hrbtni strani platnice.

POMEMBNO Vsakič, ko se obrnete na pooblasčeni servis, uporabite identifikacijski podatke, ki so navedeni na identifikacijski etiketi.

POMEMBNO Primer izjave o skladnosti je na zadnjih straneh tega prirocnika.

3.4 GLAVNI SESTAVNI DELI

Stroj je sestavljen iz niza glavnih component, ki imajo naslednje funkcije (slika 1):

A. Enota motorja: poganja rotor.
B. Puhalna cev: element za usmerjanje zračnega toka.
C. Ročaj: omogocha vodenje stroja.
D. Nosilni pas (ce je predviden): oprema, ki jo sestavljajo naramnice, in pomaga nositi tezo stroja med delom.
E. Vpenjalna tocka za nosilni pas (ce je predviden): mesto, kjer se nosilni pas pripe na stroj.
F. Baterija (dodatna oprema po narocilu, odst. 14.1): naprava, ki stroju dovaja elektricni tok; njene znacilosti in predpisi o njeni uporabi so opisani v posebnem prirocniku.
G. Polnilnik baterije (dodatna oprema po narocilu, odst. 14.2): naprava, ki se uporablja za polnjenje baterije; njene značilnosti in predpisi o njeni uporabi so opisani v posebnem priročniku. Na voljo sta dva modela polnilnika baterije: G1 (polnilnik za hitro polnjenje); G2 (standardni polnilnik baterije).
H. Nahrbstnik za baterije (dodatna opremapo narocilu, odst. 14.3):oprema, kiomogoca namestitev baterij.
I. Povezvalni kabel: kabel, ki se uporablja za povezavo stroja in nahrbtnika za baterije.
J. Simulator baterije (dodatna oprema po narocilu, odst. 14.4): naprava, ki se vstavi v ležišće stroja in omogoca uporabo nahrbtnika za baterije.

4. NAMESTITEV

POMEMBNO Varnostni predpisi, ki jih je treba upostevati, so opisani v pogl. 2. Natancno se drzite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

Zanamene skladischenja in prevoza nekatere komponente niso tovarnisko namescene, zato jih je po odstranitvi embalaze treba namestiti skladno z naslednjimi navodili.

Ostranitev embalaze in dokoncno montazo morate opraviti na ravni in trdni povrsini, z zadostnim prostorom za

premikanje stroja in embalaže, pri tem pa morate vselej uporabljati ustrezno orodje. Ne uporabljaje stroja, preden ne opravite vsega, kar predpisujejo navodila v oddelku „NAMESTITEV".

4.1 KOMPONENTE ZA NAMESTITEV

V embalaži so priložene komponente, ki jih je treba namestiti.

4.1.1 Odstranitev embalaze

1. Embalazo odprite previdno in pri tem pazite, da ne izgubite component.
2. Preberite dokumentacijo, ki je v skatli, vklučno temi navodili.
3. Iz skatle vzemite vse komponente, ki niso namescene.
4. Iz skatle izvlecite stroj.
5. Skatlo in drugo embalazo odstranite v skladu z lokalnimi predpisi.

Preden se lotite montaze, preverite, da baterija ni vstavljena v svoje lezišće.

4.2 NAMESTITEV/ODSTRANITEV PUHALNE CEVI

1. Poravnajte napravo za blokado (slika 3.A) s strlino (slika 3.B) na odprtini za izhajanje zraka (slika 3.C).

2. Cev (Fig. 3.D) trdno pritrdite na pogonsko enoto, takao ja jo potisnete, dokler ne zašište klika, ki vam pove, da je ustrezno pritrijena.

3. Ce ze lite odstraniti cev, pritisnite gumb (Fig. 3.A) in ga izvlecite.

POMEMBNO Kadar odstranjujete puhalno cev, vedno zaustavite stroj in odstranite baterijo (odst. 7.2.2).

4.3 NAMESTITEV VPENJALNE TOCKE ZA NOSILNI PAS (CE JE PREDVIDENA)

1. Vpenjalno tocko za nosilni pas namestite na izboceni del na levi strani stroja (slika 4.A) ali na njegovi desni strani (slika 4.C).

POMEMBNO Vpenjalno tocko
namestite na levo stran, ce pri delu stroj drzite z desno roko, oziroma na desno stran, ce stroj drzite z levo roko.

1. Vpenjalno tocko za nosilni pas (sika 4.B) privijte s prilozenim vijakom

4.4 PRIPRAVA NAHRBTNIKA ZABATERIJE (CE JE PREDVIDEN)

Vsi deli nahrbtnika za baterije so ob dobavi ze namesceni (slika 1.H). Nahrbtnik je mogoce sneti z naramnic (slika 5) in ga prenašati v roki. Nahrbtnik za baterije snamete takao, da pritisnete zgornja gumba (slika 5.A).

Lezišci baterije sta na obeh straneh nahrbtnika za baterije (slika 6)

Na desni strani nahrbtnika za baterije so:

• priklop kabla (sika 7.A),
• izbirno stikalo baterije (sika 7.B),
• USB-vhod za polnjenje drugi naprav, npr. mobilnih Telefonov (slika 7.C)

Na obeh straneh in na sprednjem delu nahrbtnika so odprtine, skozi katere se napelje napajalni kabel, da se prepreci njegovo prosto visenje.

5. UPRAVLJALNI ELEMENTI

5.1 VARNOSTNI GUMB (NAPRAVA ZA VKLOP / IZKLOP)

S-pritiskom na ta gumb (sika 8.A) se vklopi in izklopi elektricno napajanste stroja,ibenem pa se priizge tudi pripadajoca LED-lucka (sika 8.C).

S pritiskom na gumb za hitrost (Fig. 8.B) izberete moč zraka. Pri tem se prižgejo 3 pripadajće LEDlučke (slika 8.D). Če delo prekinete (ne da biugasnili stroj), bo ob ponovnem zagonu stroj deloval s predhodno nastavljeno hitrostjo.

Ugasnjene LED-lučke: elektricni tokokrog je popolnama prekinjen.

POMEMBNO Med menjavo delovnega območja prsta nikoli ne držite na gumbu, da se izognete nehotenemu zagonu.

Ikona „Pozor" (slika 8.E) se przyge v primeru okvare stroja (glejte tabela za prepoznavanje motenj, odst. 13).

5.2 KOMANDNI VZVOD PLINA

Aktivacija komandne plina (slika 8.F), omogovi zagon/zaustavitev stroja in hkrati vklopi/izklopi ventilator.

Zazagon:

• Pritisnite komando plina.

Stroj se samodejno zaustavi, ko izpustite komandni vzvod plina.

6. UPORABA STROJA

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

6.1 ZACETNA OPRAVILA

Pred začetkom dela je treba opraviti vrsto pregledov in opravil, s katerimi zagotovimo uspešno in kar najbolj varno delo.

6.1.1 Pregled baterije

Stroj se dobavi brez baterije.
Nabavite baterijo s karamteristikami, ki se najbolje
ujemajo zahtevami vašega dela; napolnite jo
do konca, sledeč navodilom v knjižici baterije.
Seznam homologiranih baterij za ta stroj
najdete v tabeli „Tehnični podatki".

Pred vsako uporabo: - preverite napoljenost baterije skladno za navodili iz knjižice za uporabo baterije.

6.1.2 Uporaba nosilnegapasu (ce je predviden)

Pasu si ne smete povezniti precnocez telo, temvec ga lahko nosite le preko ramena. Tako boste lahko stroj v primeru nevarnosti hitro odmaknili od telesa.

6.1.3 Uporaba nahrbtnika za baterije (ce je predviden)

1. Baterijo vstavite v eno od ležišć nahrbstnika za baterije (slika 6) tako, da jo potisnete povsem do konca, dokler ne zaslišite klika, s katerim se zaskovi na svoje mesto, ob tem pa je vzpostavljen tudi elektrčni stik;
2. Kabel povezite s prikljuckom (slika 7.A) in ga vrtite; kozaslisi klik, je kabel pravilno priklopljen, elektricni stik pa vzpostavljen.
3. Nastavite naramnice in nahrbtnik zapnite na sprendji strani (sika 10).

6.2 VARNOSTNI PREGLEDI

Opravite naslednje varnostne preglede in preverite, ali se rezultati ujemajo s tem, kar je navedeno v tabelah.

Pred uporabo vselej opravite

varnostne preglede.

6.2.1 Splošni pregled

Predmet Rezultat
Ročaji (slika 1.C) Čisti, suhi,	pravilno in Čvrsto pritrjeni na stroj
Vpenjalna točka za nosilni pas (slika 1.E)	Pravilno namešćena
Vijaki na stroju Dobro priviti	(niso zrahljani)
Reže za hladilni zrak Niso za	amašeni
Puhalna cev (slika 1.B) Pravilno namešćena.
Rotor Brez znakov poškodb
Zašćite Brez znakov poškodb
Baterija (slika 1.F) Brez poškodb na ohišju, brez sledi tekocine
Stroj Brez znakov poškodb	ali obrabe
Komanda plina (slika 8.F) Se mora prosto premikati, brez napora.
Poskusno pomikanje (vožnja)	Ni neobičajnih vibracij. Noben nenormalni hrup

6.2.2 Preizkus delovanja stroja

Opravilo Reʒultat
7. Baterijo vstavite v njeno ležišće (odst. 7.2.31).8. Vklopite stroj, takodate pritisnete na gumb (slika 8.A).9. Pritisnite komandni vžvod plina (slika 8.F).	Stroj se zažene in rotor se vrti.

Opravilo Reʒultat
1. Izpustite komandoplina (slika 8.F).	1. Komanda se mora samodejno in hitrovrniti v nevtralnipołozaj in stroj se mora zaustaviti.

Če kakšen izmed rezultatov ni v skladu n, kar navajjo table, stroja ne smete rabljati! Stroj izročite servisni sluzbi, a ustrezno pregleda in popravi.

6.3

ZAGON

6.3.1

Zagon z baterijo

1. Namestite se v stabilen in varen položaj.
2. Prepricajte se, da puhalna cev ni usmerjena proti morebitnim opazovalcem ali drobcm materiala.
3. Baterijo pravilno vstavite v njeno lezišće (slika 11.A; odst. 7.2.3).
4. Pritisnite na varnostni gumb (sika 8.A).
5. Pritisnite komandni vzvod plina (sika 8.F).

6.3.2 Zagon s simulatorjem baterije (ce je predviden)

1. Namestite se v stabilen in varen položaj.
2. Prepricajte se, da puhalna cev ni usmerjena proti morebitnim opazovalcem ali drobcem materiala.
3. Simulator baterije pravilno vstavite v njeno lezisce v stroju (sika 11.J).
4. Povezovalni kabel priklopite na simulator baterije (slika 11.l).
5. Baterijo, ki jo zeilite omogociti, izberite z izbirnim stikalom (slika 7.B)
6. Pritisnite na varnostni gumb (slika 8.A)
7. Pritisnite komandni vzvod plina (slika 8.F)

6.4 DELO

Med delom s strojem morate z roko

vedno trdno drzati zgornji ročaj (slika 12).

OPOMBA Med uporabo je baterija zašcitena proti popolni izpraznitvi z zašcitnim mehanizmom, ki izklopi in zaustavi stroj.

Priporoça se, da z gumbom (sika 8.B) hitrost vrtenja rotorja prilagodite vrsti materiala, ki ga odstranjujete:

• nizka moč puhanja je primerna za lahkematerialie in majhne grme na trati;
• srednja moč puhanja je primerna za odpihovanje trave in lahkega listja na asfaltu ali drugi trdi podlagi;
• visoka moč puhanja (prižgane so 3 LED-lučke, slika 8.D) je primerna za težje materiale, kot sta svež sneg ali vecja količina umazanje.

6.4.2 Nasveti glede uporabe

Napredujte počasi in držite konec puhalne cevi ne primerni razdalji od tal (sika 12).

Da preprecite razpršitev materiala, usmerjaje zračni tok okrog zunanjih robov kopice materiala. Nikoli ne usmerite zračnegataka na sredino kopice.

6.5 ZAUSTAVITEV

Za zaustavitev stroja:

1. izpustite komando plina (sika 8.F);
2. deaktivirajte varnostni gumb (slika 8.A);

Po ugasnitvi stroja je treba počakati nekaj sekund, preden se propeler ustavi.

Vselejugasnitestroj:

• ko se morate premakniti z enega na drugo delovno območje.

Med premikanjem na drugo obmocje nikoli ne drzite roke na komandi plina, da se izognete nehotenemu zagonu.

6.6 PO UPORABI

6.6.1 Po uporabi z baterijo

1. Baterijo izvlecite iz njenega lezišca in jo napolnite (odst. 7.2.2)
2. Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
3. Opravite cišćenje (odst. 7.3).
4. Preverite, ali je katera od component zrahljana ali poskodovana. Po potrebi zamenjaje poskodovane componente in zategnite popušcene vijake, ali pa se obrnite na pooblasčeni servis.

6.6.2 Po uporabi's simulatorjem baterije (ce je predviden)

1. Izbirno stikalo nahrbtnika za baterije premaknite v položaj za izklop (OFF; sika 7.B).
2. Iz stroja odstranite simulator baterije (slika 13.J).
3. Snemite nahrbtnik za baterije.
4. Povezovalni kabel odklopite s simulatorjabaterije (slika 13.l) in nahrbtnika (slika 7.A)
5. Baterijo odstranite iz nahrbtnika (slika 14) in jo napolnite (odst. 7.2.2).
6. Preden stroj shranite v kateri koli prostor, pocakajte, da se motor ohladi.
7. Opravite cischenje (odst. 7.3).
8. Preverite, ali je katera od component zrahljana ali poskodovana. Po potrebi zamenjaje poskodovane componente in zategnite popuscene vijake, ali pa se obrnite na pooblasceni servis.

POMEMBNO Kadar stroja ne uporabljate ali ga pustite nenadzorovanega, vedno odstranite baterijo (odst. 7.2.2).

7. REDNO VZDRŽEVANJE

7.1 SPLOŠNE INFORMACIJE

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

Preden začnete s kakrsnim koli vizdrževalnim opravilom, je treba:

• Zaustavite stroi.
• Baterijo izvlecite iz njenega lezisha in jo napolnite (odst. 7.2.2).
• Preden stroj shranite v kateri koli prostor, pocakajte, da se motor ohladi.
• Nadenite si primerna oblačila, delovne rokavice in zašcitna očala.
• Preberite ustrezna navodila.

Pozor! Nevarnost poskodb zaradi nevarnih gibajocih se delov!

• Opis pogostnosti in vrste posegov se nahaja v „Tabeli vzdhrževanja" (glej pogl. 12). Spodnja tabela vam bo v pomoč pri ohranjanju učinkovitosti in varnosti vašega stroja. V njej so navedena poglavitna opravila in casovni intervali, v katerih je

treba opraviti vsako izmed njih. Vsakega od posegov opravite ob prvem od predpisanih rokov, ki dejansko nastopi. - Uporaba neoriginalnih nadomestnih delov ali opreme lahko zmanjsa varnost stroja in vpliva na njegovo delovanje. Proizvajalec zavraca vsakrsno odgovornost v primeru skode ali poškodb, ki bi nastale zaradi neoriginalnih proizvodov. - Originalne nadomestne dele zagotavljo pooblascene servisne delavnice in prodajalci.

POMEMBNO Vse vzdrzevalne postopke in nastavitve, ki niso opisani v tem prirocniku, mora izvesti vaš prodajalec ali specializirani servisni center.

7.2 BATERIJA

7.2.1 Avtonomija baterije

Avtonomija baterije (in torej povrsina, ki jo je mogoce ociistiti pred ponovnim polnjenjem) je odvisna predvsem od naslednjih dejavnikov:

• ravnanja upravljavca, ki bi se
• jim moral izogibati:
  • pogostim zagonom in zaustavitvam stroja med delom;
  • neprimerni hitrost vrtenja rotorja glede na vrsto materiala, ki ga je treba odstraniti (odst. 6.4.1).

Zadoseganje optimalne avtonomijebaterije je treba vselej:

• naravnati hitrost vrtenja propelerja, ki je primerna za vrsto materiala, ki ga je treba odstraniti.

Če Želite s strojem neprekinjeno opravljati delo dlje šasa, kot to dopušča standardna baterija, lahko:

• kupiti še eno standardno baterijo, takao da lahko izpraznjeno baterijo takoj nadomestite, ne da bi morali prekiniti z delom;
• kupiti posebno baterijo, ki ima daljso avtonomijo od standardne baterije (odst. 14.1).

7.2.2 Odstranitev in polnjenje baterije

1. Pritisnite na zaskočni gumb baterijev stroju (slika 13.A) ali nahrbtniku (slika 14. A; ce je predviden).

2. Baterijo odstranite iz stroja (slika 13.B) ali nahrbtnika za baterije (slika 14.B; ce je predviden);

3. vstavite baterijo (slika 15.A) v njeno lezisce v polnilniku baterije (slika 15.B);

4. Polnilnik baterije (sika 15.B) prikljucite na vtičnico, katere napetost mora ustrezati tisti, ki je navedena na tablici.
5. Baterijo napolnite do konca; pri tem sledite navodilom v knjižici baterije/polnilnika baterije.

OPOMBA Baterija je opremljena z zašcito, ki preprećuje polnjenje, kadar je temperatura okolja nižja od 0^ ali kadar ta presega +45^ .

OPOMBA Baterijo lahko kadar koli napolnite tudi samo delno brez nevarnosti, da bi se poskodovala.

7.2.3 Vnovična namestitev baterije

Po končanem polnjenju:

1. Baterijo odstranite iz njenega lezišca v polnilniku baterije (slika 16.A; pri tem bodite pozorni, da je po zakljucenem poljenju ne pustite predolgo v polnilniku).
2. Polnilnik baterije (sika 16.B) izklopite iz elektriche napeljave.
3. Baterijo vstavite v njeno lezisce v stroju (sika 11.A) ali v enega od lezisc v nahrbtniku za baterije (sika 6; ce je predviden).
4. Baterijo pri vstavljanju potisnete povsem do konca, dokler ne zašišite klika, s katerim se zaskovi na svoje mesto, ob tem pa je vzpostavljen tudi elektrčni stik.

7.3 CISCENJE STROJA IN MOTORJA

Za zmanjsanje nevarnosti pozara poskrbite, da bo stoj, še zlasti motor, prost ostankov listja, vej.

• Po uporabi vselej očistite stroj s pomočjo Čiste krpe, ki jo navlažite z nevtralnim detergentom.
  Z mehko in suho krpo odstranite vse sledi vlage. Vlaga lahko povzroci nevarnost elektricnih šokov.
• Za cischenje plastichnih delov in ročajev ne uporabljaje agresivnih detergentov ali topil.
• Ne uporabljaje vodnega curka, da ne zmočite motorja ali elektrčnih delov.
  Vselej poskrbite, da rotor ostane cist in prost prahu in drobcev, takod a pihate prek resetke s stisnenim zrakom. Rotorja ne skropite z vodo
  Vselej se prepriajte, da so resetke za dovajanje hladilnega zraka ciste in proste ostankov, da se prepreci pregretje motorja in baterije ter njuno poskodovanje.

7.4 PRITRDILNE MATICE IN VIJAKI

Vijaki in matice morajo ostati dobro priviti, da se zagotovi varno delovanje stroja.
Redno preverjaje, ali so rocaji cvrsto pritrjeni.

8. SHRANJEVANJE

POMEMBNO Varnostni predpis, ki jih je treba upostevati pri shranjevanju, so opisani v odst. 2.4. Natancho se drzite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

8.1 SHRANJEVANJE STROJA

Preden stroj shranite:

1. Baterijo izvlecite iz njenega lezišca in jo napolnite (odst. 7.2.2).
2. Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
3. Opravite ciiscenje (odst. 7.3).
4. Preverite, ali je katera od component zrahljana ali poskodovana. Po potrebi zamenjaje poskodovane componente in zategnite popuscene vijake, ali pa se obrnite na pooblasceni servis.
5. Stroj shranite:

-v suhem prostoru;
- na mesti, kjer bo zaščiten pred vremenskimi pojaví;
- na mestu, ki je zunaj dosega otrok;
- ko se prepri cate, da ste odstranili kljuce ali orodje za vzdhrzevanje.

8.2 SHRANJEVANJE BATERIJE

Baterijo je treba hraniti v senci in v hladnem okolju brez vlage.

OPOMBA V primeru daljse neuporabe baterijo znova napolnite vsaka dva meseca, da podaljsate njenoŽivljensko dobo.

9. PREMIKANJE IN PREVOZ

Vsakokrat, ko je treba premešcati ali prevalžati stroj, morate upostevati spodnja navodila:
- Stroj zaustavite (odst. 6.5).
Baterijo izvlecite iz njenega lezisca in jo napolnite (odst. 7.2.2).
- Stroj primite izključno za ročaje in cevi usmerite takó, da ne predstavljajo ovire.

Pri prevažanju stroja z vozilom upoštevajte naslednje ukrepe:

• odstranite cevi;

• stroj ustrezno zavarujte z vrvmi ali verigami

• stroj namestite takto, da ne bo nikogar ogrožal.

10. SERVIS IN POPRAVILA

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdřevanje, ki ga lahko opravlja uporabnik. Vse postopke vzdřevanja in nastavitve, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in ochrananje prvotre stopnje varnosti in stanja stroja. Zaradi posegov, opravljenih v neprimernih ustanovah ali s strani neusposobljenih oseb, se razveljavi vsakrsna oblika garancije in vsakrsna odgovornost proizvajalca.

• Popravila in vzdhrzevalne posege v okviru garancije lahko izvajajo izključno pooblascene servisne delavnice.
• Pooblasceni servisi uporabljajo izkljućno originalne nadomestne dele. Originalna dodatna oprema je bila izdelana posebej za te stroje.
• Neoriginalni nadomestni deli in dodatna oprema niso dovoljeni; Uporaba neoriginalnih nadomestnih delov in opreme povzroci, da uporaba stroja ni varna, ter odvezuje proizvajalca vsakrsne odgovornosti.
• Priporočamo, da stroj enkrat na leto zaupate pooblasčenemu servisu, da izvede vzdhrževalne in servisne poseg ter pregled varnostnih naprav.

11. OBSEG GARANCIJE

GarancijaPokriva vse stvarne in tovarniske napake. Uporabnik mora natancno spoostovati vsanavodila,ki jih vsebuje prilozena Dokumentacija. Garancija nePokriva poskodb,ki so posledica:

• pomanjkljive seznanitve s spremljajoco dokumentacijo;
• nepozornosti;
• nepravilne ali nedovoljene uporabe ali montaze;
• uporabe neoriginalnih nadomestnih delov;
• uporabe opreme, ki je ni dobavil proizvajalec ali je proizvajalec ni odobril.

Poleg tega garancija nePokriva:

normalne obrabe potrošnih materialov;
- Normala obraba.

12. TABELA VZDRŽEVANJA

Poseg Pogostnost Opombe
STROJ
Pregled vseh pritrdilinih elementov	Pred vsako uporabo odst.	7.4
Varnostni pregledi/preverjanje komand	Pred vsako uporabo odst.	6.2
Kontrola stanja napoljenosti baterije	Pred vsako uporabo	*
Napolnitev baterije	Po vsaki uporabi	odst. 7.2.2 *
Čiščenje stroja in motorja	Po vsaki uporabi	odst. 7.3
Pregled morebitnih poškodb na stroju. Po potrebiPokligite pooblaščeni servis.	Po vsaki uporabi	-

• Poglejtveprirochnikbaterije/polnilnika baterije.

13. PREPOZNAVANE MOTENJ

MOTNJA VERJE	TNI VZROK ODPRAVA MOTNJE
1. Ko pritisnete na komando plina, se stroj ne zažene	Baterija ni vstavljena ali je vstavljena nepravilno	Prepričaje se, Če je baterija dobrosnameščena (odst. 7.2.3)
	Baterija je prazna Preverite stanje napol	jenosti inbaterijo napolnite (odst. 7.2.2)
	Okvara komande plina ali poškodba puhalnika	Ne uporabljajte stroja. Takoj zaustavite stroi, izvlecite baterijo inPokličite servisni center.
2. Motor se ustavi med delom	Baterija ni pravilno vstavljena Prepričajte	se, Če je baterija dobrosnameščena (odst. 7.2.3)
	Baterija je prazna Preverite stanje napol	jenosti inbaterijo napolnite (odst. 7.2.2)
3. Rotor se vrti, toda zrak ne piha iz puhalne cevi	Puhalna cev je blokirana ali zamašena Zaustavite stroj, izvlecite baterijo in odstranite morebitne ovire.
4. Med delom se opaža pretiran hrup in/ali pretirane tresljaje	Razrahljani ali poškodovani deli Ugasnite stroj, izvlecite baterijo in: - preverite, ali je prišlo do poškodb; - preverite, ali so pritrdilni elementi posameznih sestavnih delov popuščeni, in jih po potrebi zategnite; - popravite poškodovane deli ali jih zamenjajte z deli, ki imajo podobne lastnosti.
5. Med delom se kadi iz stroja	Puhalnik je poškodovan. Ne uporabljajte	stroja. Takoj zaustavite stroj, izvlecite baterijo inPokličite servisni center.
MOTNJA VERJETNI VZROK ODPRAVA MOTNJE
6. Baterija ima kratko avtonomijo	Težki pogoji uporabe, ki povzročaje večjo porabo toka	Optimizirajte uporabo stroja (odst. 7.2.1)
	Baterija ne zadostuje za delovne zahteve	Uporabite dodatno baterijo alizmogljivejšo baterijo (odst. 14.1)
	Zmogljivost baterije je upadla, Nabavite	novo baterijo
7. Polnilnik baterijene polni baterije	Baterija ni pravalno vystavljena v polnilnik	Pregleje, ali je baterija pravalnovystavljena (odst. 7.2.3)
	Neustrezni okoljski pogoji Poljenje opravite v okolju z ustrezntemperaturo (gleje priročnikbaterije/polnilnika baterije)
	Umazanija na kontaktih Očistite kontakte
	Polnilnik ni napajan s tokom Preverite, ali je vtikač vklopljen, in seprepričajte, da je vtichnica pod napetostjo
	Polnilnik baterije je okvarjen Zamenjajte	ga z novim originalnim delom
		Če nepravilnost ni odpravljena, gleje priročnik baterije/polnilnika baterije
8. Lučka (slika 8.E)se prižge in gori neprekinjeno	Samodejno preverjanje ni uspelo	Ne uporabljaje stroja. Takoj zaustavite stroj, izvolecite baterijo inPokličite servisni center.
9. Lučka (slika 8.E) utripa	Napaka pri komunikaciji baterije	Ne uporabljaje stroja. Takoj zaustavite stroj, izvolecite baterijo inPokličite servisni center.
	Rotor je blokiran	Ne uporabljaje stroja. Takoj zaustavite stroj, izvolecite baterijo inPokličite servisni center.
	Prekomerni tok	Optimizirajte uporabo stroja.
	PCB je pregret	Ne uporabljaje stroja. Takoj zaustavite stroj, izvolecite baterijo inPokličite servisni center.

Ce tezave ostajajo tudi po izvedbi zgoraj opisanih oprvil, se posvetujte s vojim prodajalcem.

14. DODATNA OPREMA PO NAROCILU

14.1 DRUGI TIPI BATERIJ

Na voljo so baterije razlichih zmogljivosti, ki so prilagojene posebnim delovnim zahtevam (slika 17). Seznam homologiranih baterij za ta stroj najdete v tabeli, Tehnicni podatki".

14.2 POLNILNIK BATERIJE

Naprava, ki se uporablja za polnjenje baterije: polnilnik za hitro polnjenje (sika 18.A), standardni polnilnik (sika 18.B).

14.3 NAHRBTNIK ZABATERIJE

Pripomocek, ki omogoca vstavitev dveh baterij in zagotavlja elektricno energijo, ki je potrebna za delovanje stroja. Opremljen je s kablom za povezavo s strojem (slika 1.l) in izbirnim stikalom (slika 7.B), ki omogoca izbiro ene od dveh baterij (položaja 1 in 2) in prekinitev napajanja (položaj OFF).

14.4 SIMULATOR BATERIJE

Simulator baterije: naprava, ki se vstavi v lezisce stroja in omogoca uporabo nahrbtnika za baterije.

INDICE

1. UOPSTENO. 1
2. SIGURNOSNA PRAVILA 2
3. UPOZNAVANE MASINE 7

3.1 Opis masine i predvidena upotreba.. 7
3.2 Sigurnosne oznake 7
3.3 Identifikacijska nalepnica proizvoda 8
3.4 Glavni delovi 8

1. MONTAZA 8

4.1 Komponente za montazu 8
4.2 Montaza/rasklapanje usisne cevi 9
4.3 Montaža kopče remena za nošenje (ako je predviden) 9
4.4 PRIPREMA RANCA ZA BATERIJE (ako je predviden) 9

1. UPRAVLJACKE KOMANDE 9

5.1 Sigurnosno dugme (služi za uključivanje/ isključivanje) 9
5.2 Poluga komande gasa 10

1. UPOTREBA MASINE 10

6.1 Pripretne radnje 10
6.2 Sigurnosne kontrrole 10
6.3 Pokretanje 11
6.4 Rad 11
6.5 Zaustavljanje 11
6.6 Nakon upotrebe 11

1. REDOVNO ODRZAVANJE 12

7.1 Uopsteno. 12
7.2 Baterija 12
7.3 Ciscenje masine i motora 13
7.4 Matice i srafoviza fiksiranje 13

1. SKLADISTENJE 13

8.1 Skladištenje masine 13
8.2 Skladistenje baterije 13

1. POMERANJEI TRANSPORT 13

2. POMOCIPOPRAVKE 14

3. POKRICE GARANCije 14
4. TABELA S INTERVENCIJAMA ODRZAVANJA....15
5. PREPOZNAVANJE PROBLEMA 15
6. DODATNI PRIBOR PO NARUDZBINI 16

14.1 Alternativene baterije 16
14.2 Punjac baterije 16
14.3 RANAC ZABATERIJE 16
14.4 Simulator baterije 16

1. UOPSTENO

1.1 KAKO SE SLUZITI PRIRUÇNIKOM

U tekstu prirucnika neki paragrafi koji sadrze informacije od posebnog značaja, u pogledu sigurnosti ili rada, istaknuti su na drugaciji način, prema sledecem kriterijumu:

NAPOMENA ili VAZNO navodi detalje ili druge elemente u vezi sa vec prethodno naznačenim, radi izbeganova oštecenja masine ili uzrokovanja štete.

Kada mašinu treba da uskladišite:

1. izvadite bateriju iz njenog leziša i napunite je (par. 7.2.2);
2. sačekajte da se motor ohladi, pre odlaganja masine u bilo koju prostoriju;
3. ocistite masinu (par. 7.3);

4. proverite da nema delova koji su se olabavili ili ostetili. Ako je potrebno, zamenite ostecene componente i po potrebi zategnite olabavljene vijke i zavrtnje ili kontaktirajte ovlašćeni servisni centar;

5. uskladišite mašinu:

SL · Vsebine in slike v tem uporabniiskem prirocniku so izdelane za podjetje ST. S.p.A. in so zašcitene z avtorskimi pravicami - vsakrsno nepooblasceno razmnoževanje ali spreminjanje Dokumenta, v celoti ali delno, je prepovedano.

SR • Sadržaj i slike ovog prirucnika za upotrebu su napravljeni u ime ST. S.p.A. i zašićeni su autorskim pravima - Zabranjena je svaka potpuna ili delimična reprodukcija ili izmena Dokumenta bez odobrenja.
