BEDIENUNGSANLEITUNG BL 500e Kit STIGA

Tragbarer Laubbläser für den Garten mit Batteriebetrieb GEBRAUCHSANWEISUNG ACHTUNG: Vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksam lesen.

DEUTSCH - Übersetzung der Originalbetriebsanleitung ..............................................................

NL - TECHNISCHE GEGEVENS

5.2 POLUGA KOMANDE GASA

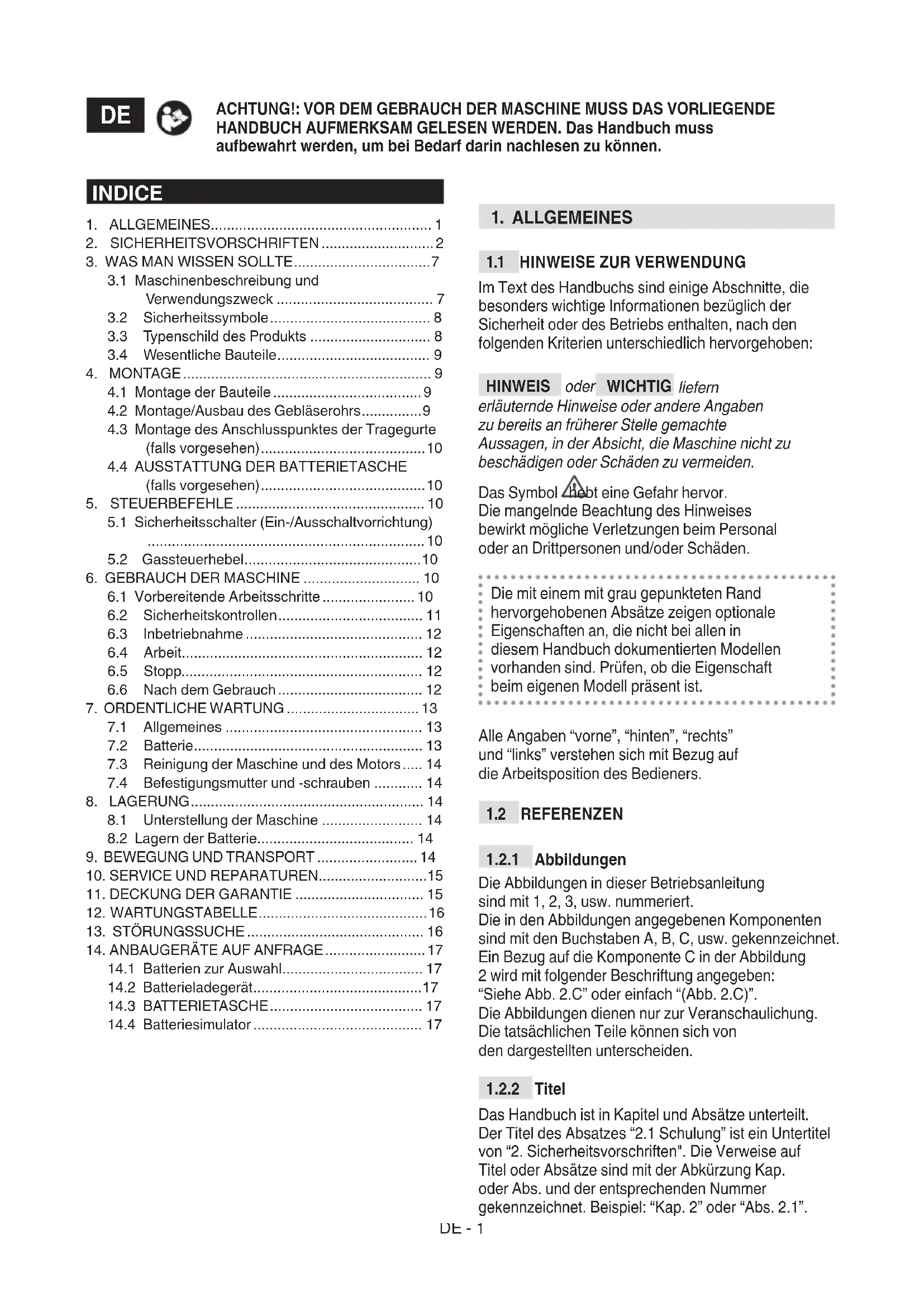

ACHTUNG!: VOR DEM GEBRAUCH DER MASCHINE MUSS DAS VORLIEGENDE HANDBUCH AUFMERKSAM GELESEN WERDEN. Das Handbuch muss aufbewahrt werden, um bei Bedarf darin nachlesen zu können.

1.1 HINWEISE ZUR VERWENDUNG

Im Text des Handbuchs sind einige Abschnitte, die besonders wichtige Informationen bezüglich der Sicherheit oder des Betriebs enthalten, nach den folgenden Kriterien unterschiedlich hervorgehoben: HINWEIS oder WICHTIG liefern erläuternde Hinweise oder andere Angaben zu bereits an früherer Stelle gemachte Aussagen, in der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden. Das Symbol hebt eine Gefahr hervor. Die mangelnde Beachtung des Hinweises bewirkt mögliche Verletzungen beim Personal oder an Drittpersonen und/oder Schäden. Die mit einem mit grau gepunkteten Rand hervorgehobenen Absätze zeigen optionale Eigenschaften an, die nicht bei allen in diesem Handbuch dokumentierten Modellen vorhanden sind. Prüfen, ob die Eigenschaft beim eigenen Modell präsent ist. Alle Angaben “vorne”, “hinten”, “rechts” und “links” verstehen sich mit Bezug auf die Arbeitsposition des Bedieners.

Die Abbildungen in dieser Betriebsanleitung sind mit 1, 2, 3, usw. nummeriert. Die in den Abbildungen angegebenen Komponenten sind mit den Buchstaben A, B, C, usw. gekennzeichnet. Ein Bezug auf die Komponente C in der Abbildung 2 wird mit folgender Beschriftung angegeben: “Siehe Abb. 2.C” oder einfach “(Abb. 2.C)”. Die Abbildungen dienen nur zur Veranschaulichung. Die tatsächlichen Teile können sich von den dargestellten unterscheiden.

Das Handbuch ist in Kapitel und Absätze unterteilt. Der Titel des Absatzes “2.1 Schulung” ist ein Untertitel von “2. Sicherheitsvorschriften". Die Verweise auf Titel oder Absätze sind mit der Abkürzung Kap. oder Abs. und der entsprechenden Nummer gekennzeichnet. Beispiel: “Kap. 2” oder “Abs. 2.1”. INDICE

3.1 Maschinenbeschreibung und

4.2 Montage/Ausbau des Gebläserohrs ............... 9

4.3 Montage des Anschlusspunktes der Tragegurte

(falls vorgesehen) ......................................... 10

4.4 AUSSTATTUNG DER BATTERIETASCHE

5.1 Sicherheitsschalter (Ein-/Ausschaltvorrichtung)

6.1 Vorbereitende Arbeitsschritte ....................... 10

7.3 Reinigung der Maschine und des Motors ..... 14

7.4 Befestigungsmutter und -schrauben ............ 14

SICHERHEITSVORSCHRIFTEN

Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, die Maschine schnell abzustellen. Die Nichtbeachtung der Sicherheitshinweise und der Anweisungen kann zu Unfällen bzw. schweren Verletzungen führen.

1. Das Gerät darf nicht

von Kindern, von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichendem Wissen oder Erfahrung benutzt werden, außer sie werden von einer für sie verantwortlichen Person beaufsichtigt oder angeleitet. Die lokal geltenden Gesetze können ein Mindestalter für den Benutzer festlegen.

2. Die Maschine darf nie

benutzt werden, wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Medikamente, Drogen, Alkohol oder sonstige Substanzen eingenommen hat, die sich negativ auf seine Reexe und auf die Aufmerksamkeit auswirken.

3. Beachten Sie, dass

der Benutzer für Unfälle und unvorhergesehene Umstände verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren könnten. Es gehört zum Verantwortungsbereich des Benutzers, potenzielle Risiken des Geländes, auf dem gearbeitet wird, einzuschätzen. Außerdem muss er alle erforderlichen Vorsichtsmaßnahmen für seine eigene Sicherheit und die der anderen ergreifen, insbesondere an Hängen, auf unebenem, rutschigem oder nicht festem Gelände.

4. Falls die Maschine an

andere übergeben oder überlassen wird, muss sichergestellt werden, dass der Benutzer die Gebrauchsanweisungen in diesem Handbuch liest.

ARBEITSSCHRITTE Persönliche Schutzausrüstung (PSA)

1. Angemessene Kleidung

tragen: Robuste Arbeitsschuhe mit rutschfester Sohle und lange Hosen. Niemals barfüß oder mit leichten Sandalen bekleidet mit der Maschine arbeiten. Gehörschutz, Antivibrationshandschuhe, Schutzbrille und Staubschutzmaske tragen.

2. Der Einsatz eines

Gehörschutzes kann die Fähigkeit eventuelle Warnungen zu hören, vermindern (Schrei oder Alarm). Den Vorfällen rund um den Arbeitsbereich höchste Aufmerksamkeit schenken.

3. Keine Schals, Hemden,

Halsketten, Armbänder, Kleidungsstücke mit iegenden Teilen oder mit Bändern oder Krawatten und andere lose hängende Accessoires tragen, die sich in der Maschine oder in eventuell auf dem Arbeitsplatz bendlichen Gegenständen verfangen könnten.

4. Haare vom Eingangsgitter

der Luft fernhalten, weil sie sich im Lüfterrad verfangen und schwere VerletzungenDE -

verursachen könnten. Langes Haar zusammenbinden. Arbeitsbereich / Maschine

Arbeitsbereich gründlich prüfen und mit Hilfe eines Rechens oder Besens von Hand alle Rückstände entwirren und alle Gegenstände entfernen, die von der Maschine weggeschleudert werden.

2. Bei staubigen Böden

wird empfohlen, die Oberäche leicht anzufeuchten.

3. Um die Brandgefahr zu

mindern, darf die Maschine mit heißem Motor nicht zwischen Blättern oder trockenem Gras abgelegt werden.

VERWENDUNG Arbeitsbereich

1. Die Maschine darf nicht

in explosionsgefährdeten Umgebungen, oder wenn entammbare Flüssigkeiten, Gas oder Staub vorhanden sind, verwendet werden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

2. Nur bei Tageslicht

oder bei guter künstlicher Beleuchtung und mit guten Sichtverhältnissen arbeiten.

3. Personen, Kinder und

Tiere vom Arbeitsbereich fern halten. Kinder müssen von einem Erwachsenen beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät spielen.

4. Kontrollieren, dass

andere Personen mindestens 15 Meter vom Aktionsradius der Maschine entfernt sind.

feuchten Gras, bei Regen und Gewittergefahr zu arbeiten, besonders wenn die Wahrscheinlichkeit von Blitzen besteht.

6. Vermeiden Sie so gut wie

möglich den Einsatz der Maschine auf nassem oder rutschigem Boden oder jedenfalls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist.

7. Die Maschine nicht

Regen oder feuchten Umfeldern aussetzen. Wasser, das in ein Werkzeug eindringt, erhöht das Risiko von Stromschlägen.

8. Besonders auf die

Unebenheiten des Bodens (Erhebungen, Gräben), auf Hänge und versteckte Gefahren und das Vorhandensein eventueller Hindernisse achten, die die Sicht einschränken könnten.

abschüssigen Stellen, Gräben oder Dämmen besonders vorsichtig sein.

10. Wenn Sie die Maschine in

der Nähe der Straße verwenden, achten Sie auf den Verkehr.

11. Achten Sie immer auf

die Windrichtung und arbeiten Sie nie mit Gegenwind.

12. Die Maschine nicht

in der Nähe von oenen Fenstern benutzen.

13. Die Maschine nicht

auf einer gepasterten oder Schotteroberäche verwenden, um zu vermeiden, dass das entfernte Material Verletzungen verursacht.

14. Vermeiden, dass sich

das entfernte Material in Auslassbereich anhäuft, weil es die korrekte Entfernung behindern könnte und das Material GegenschlägeDE -

durch die Ansaugönungen verursachen kann. Verhaltensweisen

1. Während der Arbeit

muss die Maschine bei der Verwendung als Gebläse immer fest mit der rechten Hand am oberen Gri gehalten werden.

2. Vermeiden Sie den

Körperkontakt mit Masse oder geerdeten Oberächen wie von Rohren, Heizungen, Herden oder Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

3. Eine feste und stabile

Haltung einnehmen und vorsichtig handeln.

5. Achten Sie darauf, nicht hart

gegen Fremdkörper zu schlagen, sowie auf eventuell durch den Luftstrahl herumiegendes Material und Staub.

6. Den Luftstrahl nicht gegen

Personen oder Tiere richten.

7. Beim Gebrauch als

Laubbläser, arbeiten Sie immer mit größter Vorsicht, um zu vermeiden, dass das entfernte Material oder der aufgewirbelte Staub Verletzungen bei Mensch und Tier und Sachschäden verursachen können.

8. Führen Sie die Maschine

nur im Schritttempo.

9. Immer Gesicht, Hände

und Körper von Ansauggitter und Auswurfönung fern halten und sowohl während des Starts als auch während der Verwendung der Maschine nicht die Luftdurchgänge verstopfen.

10. Die rotierenden Teile

können schwere Verletzungen verursachen. Den Kontakt mit diesen Teilen vermeiden, wenn sie sich noch drehen.

• Im Fall von Brüchen oder Unfällen während der Arbeit, sofort den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemessene erste Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – falls sie unbeaufsichtigt bleiben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

• Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungsstörungen Verletzungen und Gefäßerkrankungen (bekannt als „Raynaud-Syndrom“ oder „Leichennger“) auftreten. Die Symptome können die Hände, Handgelenke und Finger betreen, und treten als Gefühlslosigkeit, Kribbeln, Kitzeln, Schmerzen, blasse Haut oder strukturelle Veränderungen der Haut auf. Diese Eekte können durch niedrige Umgebungstemperaturen bzw. durch besonders festes Greifen der Handgrie verstärkt werden. Beim Auftreten der Symptome muss die Verwendungszeit der Maschine verkürzt und ein Arzt aufgesucht werden. Einschränkungen für den Gebrauch

1. Die Maschine darf nur

von Personen verwendet werden, die in der Lage sind,DE -

diese fest mit beiden Händen zu halten bzw. während der Arbeit das Gleichgewicht sicher auf den Beinen zu halten.

2. Die Maschine nie mit

beschädigten, fehlenden oder nicht korrekt platzierten Schutzvorrichtungen und Abdeckung einsetzen.

verwenden, ohne dass das für den jeweiligen Einsatzzweck vorgesehene Zubehör montiert wurde.

Sicherheitssysteme/ Mikroschalter dürfen nicht ausgelöst, abgeschaltet, entfernt oder verändert werden.

5. Verwenden Sie das

Elektrowerkzeug nicht, wenn der Schalter das Werkzeug nicht korrekt ein- und ausschalten kann. Ein Elektrowerkzeug, das nicht mit dem Schalter bedient werden kann, ist gefährlich und muss repariert werden.

6. Die Maschine darf

keinen übermäßigen Kräften ausgesetzt werden, und kleine Maschinen dürfen nicht für schwere Arbeiten verwendet werden; Die Verwendung einer geeigneten Maschine vermindert die Risiken und verbessert die Qualität der Arbeit.

AUFBEWAHRUNG Durch regelmäßige Wartung und ordnungsgemäßen Unterstand wird die Sicherheit und Leistung der Maschine gewahrt. Wartung

• Die Maschine nie verwenden, wenn Teile abgenutzt oder beschädigt sind. Schadhafte oder abgenutzte Teile sind zu ersetzen und dürfen nicht repariert werden.

• Die Reinigung und ordentliche Wartung darf nicht von Kindern ohne Überwachung ausgeführt werden. Die in dieser Anleitung angegebenen Geräusch- und Vibrationspegel sind Höchstwerte beim Betrieb der Maschine. Man muss geeignete Vorsichtsmaßnahmen ergreifen, um mögliche Schäden aufgrund von zu hohem Lärm und Beanspruchungen durch Vibrationen zu beseitigen. Die Maschine bei konstanter Geschwindigkeit verwenden. Den Gri mit geeigneter Kraft fest halten. Die Maschine bei der Mindestumdrehung verwenden, die für die Ausführung der Arbeit notwendig ist. Einen Gehörschutz tragen. Während der Arbeit häuge und geeignete Pausen einlegen. Lagerung

• Um die Brandgefahr zu vermindern, keine Behälter mit Schnittabfällen in geschlossenen Räumen lassen.

BATTERIELADEGERÄT WICHTIG Die folgenden Sicherheitsnormen vervollständigen die Sicherheitsvorschriften im spezischen Handbuch der Batterie und des Batterieladegeräts, das der Maschine beigelegt ist.

• Um die Batterie aufzuladen, nur vom Hersteller empfohlene Batterieladegeräte verwenden. Ein ungeeignetes Batterieladegerät kann einen Stromschlag, eine Überhitzung oder den AustrittDE -

von ätzender Flüssigkeit aus der Batterie verursachen.

• Verwenden Sie ausschließlich die für Ihr Werkzeug vorgesehenen Batterien. Die Verwendung anderer Batterien kann zu Verletzungen und Brandgefahr führen.

• Sicherstellen, dass das Gerät ausgeschaltet ist, bevor man die Batterie einlegt. Wenn man eine Batterie in ein eingeschaltetes Elektrogerät einfügt, kann dies zu Bränden führen.

• Die nicht verwendete Batterie von Büroklammern, Geldstücken, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen fern halten, die einen Kurzschluss der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Kontakten der Batterie kann zu Verbrennungsprozessen oder Bränden führen.

• Das Batterieladegerät nicht an Orten mit Dämpfen und entammbaren Substanzen, oder auf leicht entammbaren Oberächen, wie Papier, Sto, usw. verwenden. Während des Auadevorgangs erhitzt sich das Batterieladegerät und könnte einen Brand verursachen.

• Während des Transports der Akkus darauf achten, dass die Kontakte nicht untereinander verbunden werden und keine Metallbehälter für den Transport verwenden.

Der Umweltschutz muss beim Gebrauch der Maschine stets ein wichtiger und vorrangiger Aspekt sein, und zwar zugunsten der Gemeinschaft und der Umwelt, in der wir leben.

• Vermeiden Sie es, Ihre Nachbarschaft zu stören. Benutzen Sie die Maschine nur zu vernünftigen Uhrzeiten (nicht früh am Morgen oder spät am Abend, wenn die Personen gestört werden könnten).

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, beschädigten Teilen bzw. allen weiteren umweltschädlichen Stoen. Diese Art Müll darf nicht zusammen mit dem Hausmüll weggeworfen werden, es muss eine getrennte Müllsammlung erfolgen, damit die Bestandteile dann geeigneten Sammelstellen übergeben werden können, die für das Recycling der Materialien sorgen.

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Abfallmaterialien

• Bei der Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an eine Sammelstelle übergeben werden. Elektrische Geräte dürfen nicht in den Hausmüll entsorgt werden. Gemäß der EU- Richtlinie 2012/19/EU über elektrische und elektronische Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektroaltgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Werden die Geräte in einer Mülldeponie oder im Boden entsorgt, können die Schadstoe das Grundwasser erreichen, in die Lebensmittelkette gelangen und so unserer Gesundheit und unserem Wohlbenden schaden. Wenden Sie sich fürDE -

weitergehende Informationen zur Entsorgung dieses Produkts an die verantwortliche Stelle für die Entsorgung von Hausmüll oder an Ihren Händler. Am Ende ihrer Nutzdauer müssen Batterien mit der notwendigen Aufmerksamkeit für unsere Umwelt entsorgt werden. Die Batterie enthält Material, das für Sie und die Umwelt gefährlich ist. Sie muss getrennt entfernt und in einer Struktur entsorgt werden, die Lithium-Ionen-Batterien akzeptiert. Die getrennte Sammlung von gebrauchten Produkten und Verpackungen erlaubt das Recycling der Materialien und deren Wiederverwendung. Die erneute Verwendung der recycelten Materialien hilft der Umweltverschmutzung vorzubeugen und vermindert die Nachfrage nach Rohstoen.

Obwohl alle Sicherheitsanforderungen eingehalten werden, können bestimmte Restrisiken bestehen, die nicht ausgeschlossen werden können. Aus der Art und Konstruktion des Werkzeugs können die folgenden potentiellen Gefährdungen abgeleitet werden:

• Herausschleudern von Materialien, die Augen verletzen können;

• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz getragen wird.

3. WAS MAN WISSEN SOLLTE

3.1 MASCHINENBESCHREIBUNG

UND VERWENDUNGSZWECK Diese Maschine ist ein Gartenmotorgerät, genauer gesagt ein tragbarer Laubbläser für den Garten mit Batteriebetrieb. Die Maschine besteht im Wesentlichen aus einem Motor, der ein Lüfterrad antreibt, welcher in der Lage ist, einen Luftstrom von hoher Geschwindigkeit zu erzeugen.

3.1.1 Vorgesehene Verwendung

Diese Maschine wurde geplant und gebaut für:

• Die Bewegung und Anhäufung von Blättern, Gras und Geröll geringen Gewichts und kleiner Abmessungen.

3.1.2 Unsachgemäße Verwendung

Jede Verwendung, die von den oben angegebenen abweicht, kann gefährlich sein und Schäden an Personen und/oder Sachen bewirken. Als nicht bestimmungsgemäße Verwendung gelten (beispielsweise, aber nicht nur):

• Die Anhäufung und Sammlung von brennbaren oder explosionsgefährdeten Produkten, heißer Glut oder ohne Flamme brennendem Material, brennenden Zigaretten, Glasstücken, scharfen Splittern, Metallgegenständen, Steinen und allem, was für die Sicherheit des Bedieners und anderer gefährlich sein kann;

• den Luftstrom gegen Personen und/ oder Tiere zu richten;

• Gegenstände durch das Ansauggitter einzuführen;

• die Maschine ohne die vom Hersteller eigens bereitgestellten Zubehörteile für die verschiedenen Verwendungsarten zu benutzen bzw. anderes, nicht vorgesehenes Zubehör anzubringen

• Verwenden der Maschine durch mehr als eine Person. WICHTIG Die unsachgemäße Verwendung der Maschine hat den Verfall der Garantie und die Ablehnung jeder Haftung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Diese Maschine wurde für den Gebrauch durch Privatpersonen, das heißt nicht für denDE -

professionellen Gebrauch, entwickelt. Sie ist für einen hobbymäßigen Gebrauch vorgesehen.

3.2 SICHERHEITSSYMBOLE

Auf der Maschine erscheinen verschiedene Symbole (Abb. 2). Sie sollen den Benutzer auf die bei der Verwendung einzuhaltenden Verhaltensweisen aufmerksam machen, damit die Maschine mit der notwendigen Aufmerksamkeit und Vorsicht eingesetzt wird. Bedeutung der Symbole: ACHTUNG! GEFAHR! Diese Maschine kann, wenn sie nicht korrekt verwendet wird, für Sie und andere gefährlich sein. ACHTUNG! Vor Inbetriebnahme der Maschine die Gebrauchsanleitung lesen. Gehörschutz und Brille verwenden. Nicht dem Regen (oder Feuchtigkeit) aussetzen. GEFAHR UMHERFLIEGENDER TEILE! Aufpassen, dass kein Material durch den Luftuss weggeschleudert wird. Es kann schwere Verletzungen an Personen oder Schäden an Dingen verursachen. GEFAHR UMHERFLIEGENDER TEILE! Während der Maschinenverwendung müssen Personen und Haustiere einen Abstand von mindestens 15 m einhalten. Verstümmelungsgefahr! Die Hände immer vom Eingangsgitter der Luft fern halten. Das drehende Lüfterrad kann schwere Verletzungen verursachen. Gefahr von schweren Verletzungen! Kleidungsstücke mit atternden Teilen vom Eingangsgitter der Luft fernhalten, weil sie sich im Lüfterrad verfangen und schwere Verletzungen verursachen könnten. Gefahr von schweren Verletzungen! Haare vom Eingangsgitter der Luft fernhalten, weil sie sich im Lüfterrad verfangen und schwere Verletzungen verursachen könnten. Langes Haar zusammenbinden. WICHTIG Beschädigte oder unleserlich gewordene Etiketten müssen ausgetauscht werden. Die neuen Etiketten beim eigenen autorisierten Kundendienstzentrum anfordern.

3.3 TYPENSCHILD DES PRODUKTS

Das Typenschild des Produkts gibt folgende Daten wieder (Abb. 1

1. Name und Anschrift des Herstellers

3. Schallleistungspegel

4. Konformitätszeichen

5. Versorgungsspannung

9. Klasse II; Doppelte Isolierung

Die Daten zur Identizierung der Maschine in die entsprechenden Räume auf der Etikette schreiben, die auf der Rückseite des Deckblatts wiedergegeben ist. WICHTIG Die auf dem Schild wiedergegebenen Kennungsdaten zur Identizierung des Produkts immer dann verwenden, wenn man die autorisierte Werkstatt kontaktiert. WICHTIG Das Beispiel der Konformitätserklärung nden Sie auf den letzten Seiten des Handbuchs.

3.4 WESENTLICHE BAUTEILE

Die Maschine besteht aus den folgenden Hauptbestandteilen, denen die folgenden Funktionen zukommen (Abb.1

A. Antriebseinheit: Setzt das Lüfterrad in Bewegung. B. Gebläserohr: Ist das Element, das für die Ausstoßung des Luftusses sorgt. C. Gri: Erlaubt die Handhabung der Maschine. D. Tragegurt (falls vorgesehen): Vorrichtung, die aus Stogurten besteht, die über dieDE -

Schultern verlaufen. Hilft das Gewicht der Maschine während der Arbeit zu stützen. E. Anschlusspunkt der Tragegurte (falls vorgesehen): Wo die Tragegurte an der Maschine angebracht werden. F. Batterie (auf Anfrage verfügbares Zubehör, Abs. 14.1): Vorrichtung, die dem Werkzeug Strom liefert Ihre Eigenschaften und Gebrauchsvorschriften sind in einem spezischen Handbuch beschrieben. G. Batterieladegerät (Zubehör auf Anfrage, Abs. 14.2): Vorrichtung, die man für das Auaden der Batterie verwendet Ihre Eigenschaften und Gebrauchsvorschriften sind in einem spezischen Handbuch beschrieben. Es stehen zwei Modelle von Batterieladegeräten zur Verfügung: G1 (schnelles Batterieladegerät); G2 (Standard-Batterieladegerät);. H. Batterietasche (auf Anfrage verfügbares Zubehör, Abs. 14.3): Vorrichtung zur Aufnahme der Batterien.

I. Verbindungskabel: Kabel zum Verbinden

der Maschine an die Batterietasche. J. Batteriesimulator (auf Anfrage verfügbares Zubehör, Abs. 14.4): Vorrichtung, die, wenn sie in das Maschinengehäuse eingesetzt wird, die Verwendung der Batterietasche ermöglicht.

WICHTIG Die zu befolgenden Sicherheitsnormen werden in Kap. 2 beschrieben. Diese Angaben müssen sehr genau berücksichtigt werden, um schwere Gefahren und Risiken zu vermeiden. Aus Gründen der Lagerung und des Transports werden einige Bauteile der Maschine nicht in der Fabrik eingebaut, sondern müssen nach Entfernung der Verpackung nach den folgenden Anweisungen montiert werden. Auspacken und Montage müssen auf einer achen und festen Oberäche vorgenommen werden. Dabei ist genügend Platz für die Bewegung der Maschine und Verpackungen notwendig. Es müssen immer geeignete Werkzeuge verwendet werden. Die Maschine nicht verwenden, bevor die Anweisungen des Abschnitts “MONTAGE” ausgeführt wurden.

4.1 MONTAGE DER BAUTEILE

In der Verpackung sind die Montagebauteile enthalten.

4.1.1 Auspackvorgang

1. Die Verpackung vorsichtig önen. Dabei

darauf achten, keine Bauteile zu verlieren.

2. Die im Karton enthaltenen

Unterlagen einschließlich dieser Gebrauchsanweisung durchlesen.

3. Alle losen Komponenten aus dem Karton nehmen.

4. Die Maschine aus dem Karton entnehmen.

5. Den Karton und die Verpackungen unter

Beachtung der örtlichen Vorschriften entsorgen. Vor der Montage überprüfen, dass die Batterie nicht in ihrem Sitz untergebracht ist.

4.2 MONTAGE/AUSBAU DES GEBLÄSEROHRS

1. Die Blockiervorrichtung (Abb. 3.A) mit dem

Überstand (Abb. 3.B) der Önung des Luftauslasses ausrichten (Abb. 3.C).

2. Den Schlauch (Abb. 3.D) so drücken,

dass er stabil an der Antriebseinheit ankoppelt bis er mit einem "Click" einrastet, der ihn in der Position blockiert. – Um den Schlauch zu entfernen, die Taste (Abb. 3.A) drücken und herausziehen. WICHTIG Die Maschine anhalten und immer die Batterie entfernen (Abs. 7.2.2), wenn das Gebläserohr entfernt wird.

1. Den Anschlusspunkt der Tragegurte

in den Vorsprung auf der linken Seite (Abb. 4.A) oder auf der rechten Seite (Abb. 4.C) der Maschine positionieren. WICHTIG Den Anschlusspunkt auf der linken Seite positionieren, wenn die Maschine mit der rechten Hand gehalten wird, oder auf der rechten Seite, wenn die Maschine mit der linken Hand gehalten wird.

2. Den Anschlusspunkt der Tragegurte

mit der mitgelieferten Schraube anschrauben (Abb. 4.B)DE -

4.4 AUSSTATTUNG DER BATTERIETASCHE

(FALLS VORGESEHEN) Die Batterietasche wird bereits zusammengebaut geliefert (Abb. 1.H) und kann vom Gurtträger (Abb. 5) ausgehakt und in der Hand getragen werden. Die beiden oberen Tasten (Abb. 5.A) drücken, um die Batterietasche zu lösen. Die Batteriesitze benden sich auf beiden Seiten der Tasche (Abb. 6) Auf der rechten Seite des Rucksacks benden sich:

• Kabelbuchse (Abb. 7.A)

• Batterieschalter (Abb. 7.B)

• eine USB-Buchse zum Laden anderer Geräte (z.B. Mobiltelefone) (Abb. 7.C) Um das Vorhandensein eines losen Kabels zu vermeiden, benden sich auf beiden Seiten und im hinteren Bereich Durchgänge, durch die das Netzkabel geführt werden kann.

5.1 SICHERHEITSSCHALTER (EIN-/

AUSSCHALTVORRICHTUNG) Durch Drücken dieses Schalters (Abb. 8.A) wird der Stromkreislauf der Maschine aktiviert und deaktiviert und die entsprechende LED leuchtet (Abb. 8.C). Durch Drücken der Geschwindigkeitstaste (Abb. 8.B) wird die Luftleistung bestimmt und die 3 entsprechenden LED leuchten auf (Abb. 8.D). Wenn die Arbeit unterbrochen wird (ohne die Maschine auszuschalten), startet sie bei erneuter Aktivierung mit der zuvor eingestellten Geschwindigkeit. LED ausgeschaltet: Der Stromkreislauf ist vollkommen deaktiviert. WICHTIG Während der Bewegungen nie den Finger auf dem Schalter halten, um ein unbeabsichtigtes Einschalten zu vermeiden. Das Symbol “Achtung” (Abb. 8.E) leuchtet bei Störung der Maschine auf (siehe die Tabelle zur Fehlererkennung, Abs. 13).

Durch Betätigen des Gashebels (Abb. 8.F) kann die Maschine gestartet/stoppt und gleichzeitig das Gebläse ein-/ausgeschaltet werden. Zum Starten der Maschine: – Gassteuerhebel drücken. Die Maschine stoppt automatisch, wenn der Gassteuerhebel losgelassen wird.

6. GEBRAUCH DER MASCHINE

WICHTIG Die zu befolgenden Sicherheitsnormen werden in Kap. 2. beschrieben. Diese Angaben müssen sehr genau berücksichtigt werden, um schwere Gefahren und Risiken zu vermeiden.

6.1 VORBEREITENDE ARBEITSSCHRITTE

Vor dem Beginn der Arbeit muss man eine Reihe von Kontrollen und Arbeiten durchführen, um sicherzustellen, dass die besten Ergebnisse erzielt und maximale Sicherheit erreicht wird.

6.1.1 Batteriekontrolle

Die Maschine wird ohne Batterie geliefert. Die für die Betriebsnotwendigkeiten am besten geeignete Batterie erwerben und diese vollständig auaden. Hierbei den Hinweisen folgen, die im Handbuch der Batterie enthalten sind. Die Liste der für diese Maschine zugelassenen Batterien nden Sie in der Tabelle "Technische Daten".

• Vor jeder Verwendung: – Den Ladezustand der Batterie überprüfen. Hierzu den Hinweisen folgen, die im Handbuch der Batterie enthalten sind.

6.1.2 Verwendung der Tragegurte

(falls vorgesehen) Der Tragegurt muss angelegt werden, bevor die Maschine am entsprechenden Haken eingehängt wird (Abb. 4.A, 4.C) und die Gurte müssen entsprechend der Größe und Statur des Bedieners eingestellt werden. Der Gurt (Abb. 9.A) muss über die rechte oder linke Schulter entlang der Hüfte verlaufen. Tragen Sie den Gurt niemals diagonal über Schulter und Brust sondern nur auf eine Schulter, dadurch können Sie in Gefahr das Gerät schnell vom Körper entfernen.DE -

6.1.3 Verwendung der Tasche

1. Die Batterie in eines der vorhandenen Fächer

in der Batterietasche (Abb. 6) einsetzen. Sie hierzu nach unten drücken, bis ein "Klick" hörbar ist, der sie in ihrer Position blockiert und den elektrischen Kontakt sicherstellt;

2. Das Kabel an die Tasche in die entsprechende

Buchse (Abb. 7.A) anschließen und drehen, bis ein "Klick" hörbar ist, der es in seiner Position verriegelt und den elektrischen Kontakt sicherstellt;

3. Die Gurte einstellen und den Tragegurt

vorne schließen (Abb. 10).

SICHERHEITSKONTROLLEN Außerdem folgende Sicherheitskontrollen ausführen und überprüfen, dass die Ergebnisse mit denen der Tabellen übereinstimmen. Immer die Sicherheitskontrollen vor der Verwendung ausführen.

6.2.1 Allgemeine Kontrolle

Gegenstand Ergebnis Grie (Abb. 1.C) Gereinigt, sauber, direkt und fest an der Maschine befestigt Anschlusspunkt der Tragegurte (Abb. 1.E) Korrekt positioniert Schrauben auf der Maschine Gut befestigt (nicht gelockert) Durchlauf von Kühlungsluft Nicht verstopft Gebläserohr (Abb. 1.B) Korrekt installiert. Lüfterrad Kein Zeichen von Beschädigung Schutzvorrichtungen Kein Zeichen von Beschädigung Batterie (Abb. 1.F) Kein Schaden an der Hülle, kein Flüssigkeitsverlust Maschine Kein Zeichen von Beschädigung oder Verschleiß Steuerhebel (Abb. 8.F) Muss eine freie, nicht erzwungene Bewegung haben. Test-Erprobung Keine anormale Vibration. Kein anormales Geräusch

6.2.2 Betriebstests der Maschine

7. Die Batterie in ihren Sitz

einführen (Abs. 7.2.3 ).

8. Die Maschine mit der Taste

(Abb. 8.A) einschalten.

drücken (Abb. 8.F). Die Maschine startet und das Lüfterrad dreht sich.

automatisch und schnell in die Neutralposition zurückkehren und die Maschine muss stillstehen. Wenn irgendeines der Ergebnisse von den Angaben der folgenden Tabellen abweicht, die Maschine nicht verwenden! Die Maschine für die erforderlichen Kontrollen und die Reparatur an ein Kundendienstzentrum liefern.

6.3.1 Inbetriebnahme mit Batterie

1. Eine sichere und stabile Position einnehmen;

2. sicherstellen, dass das Gebläserohr

nicht gegen eventuelle Beobachter oder gegen Geröll gerichtet ist;

3. Die Batterie richtig in ihren Sitz

einführen (Abb. 11.A) (Abs. 7.2.3);

4. den Sicherheitsschalter drücken (Abb. 8.A)

5. Den Steuerhebel drücken (Abb. 8.F).

6.3.2 Inbetriebnahme mit Batteriesimulator

1. Eine sichere und stabile Position einnehmen;

2. sicherstellen, dass das Gebläserohr

nicht gegen eventuelle Beobachter oder gegen Geröll gerichtet ist;

3. Den Batteriesimulator richtig in seinen Sitz

an der Maschine einführen (Abb.11.J)

4. das Anschlusskabel an den

Batteriesimulator anschließen (Abb.11.I)

5. die zu aktivierende Batterie mit dem

Schalter auswählen (Abb. 7.B)

6. den Sicherheitsschalter drücken (Abb. 8.A)

7. den Zündschalter drücken (Abb 8.F)DE - 12

Während der Arbeit muss die Maschine immer mit der Hand am oberen Gri gut festgehalten werden (Abb. 12). HINWEIS Während der Arbeit ist die Batterie gegen die vollständige Entladung durch eine Schutzvorrichtung geschützt, welche die Maschine ausschaltet und ihren Betrieb blockiert. HINWEIS Nach 1 Minute Inaktivität, schaltet die Maschine sich automatisch aus, wenn sie eingeschaltet war.

6.4.1 Einstellung der Geschwindigkeit

Es ist immer sinnvoll, die Drehgeschwindigkeit des Lüfterrades je nach der Art des zu entfernenden Materials einzustellen, unter Verwendung der Taste (Abb. 8.B):: – Niedrige Gebläsegeschwindigkeit für leichtes Material und kleine Büsche auf der Wiese; – Mittlere Gebläsegeschwindigkeit, um Gras und leichte Blätter auf Asphalt oder festem Boden zu bewegen; – hohe Gebläsegeschwindigkeit (3 LED eingeschaltet, Abb. 8.D) für schwerere Materialien wie Neuschnee oder große Schmutzanhäufungen.

6.4.2 Empfehlungen für den Gebrauch

Langsam vorangehen und hierzu das Endstück des Gebläserohrs in geeignetem Abstand vom Boden halten (Abb. 12). Um zu vermeiden, dass das zu entfernende Material zerstreut wird, den Luftstrahl um die äußeren Ränder des Materialhaufens richten. Den Luftstrahl nie in die Mitte des angehäuften Materials richten.

Zum Anhalten der Maschine:

1. Den Gassteuerhebel loslassen (Abb. 8.F);

2. den Sicherheitsschalter deaktivieren (Abb. 8.A);

Nach dem Anhalten der Maschine dauert es einige Sekunden, bevor das Lüfterrad stillsteht. Die Maschine immer stoppen: – Während des Wechsels der Arbeitsbereiche. Während der Bewegungen nie die Hand auf dem Steuerhebel halten, um ein unbeabsichtigtes Einschalten zu vermeiden.

6.6 NACH DEM GEBRAUCH

6.6.1 Nach der Verwendung mit Batterie

1. Die Batterie aus ihrem Sitz entfernen

und sie wieder auaden (Abs. 7.2.2);

2. Lassen Sie den Motor abkühlen, bevor Sie

die Maschine in einem Raum abstellen

3. Die Reinigung durchführen (Abs. 7.3);

4. Die Maschine auf lose oder beschädigte Teile

kontrollieren. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen oder das autorisierte Kundendienstzentrum kontaktieren.

6.6.2 Nach der Verwendung mit

Batteriesimulator (falls vorgesehen)

1. Den Schalter der Batterietasche

auf “OFF” stellen (Abb. 7.B);

2. den Batteriesimulator von der

Maschine entfernen (Abb. 13.J);

3. Die Batterietasche entfernen;

4. das Anschlusskabel vom

Batteriesimulator (Abb.13.I) und von der Tasche (Abb. 7.A) trennen

5. die Batterie von der Tasche entfernen

(Abb. 14) und auaden (Abs. 7.2.2);

6. Lassen Sie den Motor abkühlen, bevor Sie

die Maschine in einem Raum abstellen

7. Die Reinigung durchführen (Abs. 7.3);

8. Die Maschine auf lose oder beschädigte

Teile kontrollieren. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen oder das autorisierte Kundendienstzentrum kontaktieren. WICHTIG Die Batterie immer entfernen (Abs. 7.2.2), wenn die Maschine ungenützt oder unbewacht zurückgelassen wird.

WICHTIG Die zu befolgenden Sicherheitsnormen werden in Kap. 2. beschrieben. Diese Angaben müssen sehr genau berücksichtigt werden, um schwere Gefahren und Risiken zu vermeiden.DE - 13 Vor dem Beginn eines jeglichen Wartungseingris:

• Die Maschine stoppen;

• Die Batterie aus ihrem Sitz entfernen und sie wieder auaden (Abs. 7.2.2);

• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen

• Tragen Sie angemessene Kleidung, Arbeitshandschuhe und eine Schutzbrille

• Die entsprechenden Anweisungen lesen;. Warnung! Verleztungsgefahr durch bewegliche gefährliche Teile! – In der "Wartungstabelle" (siehe Kap.

12) sind Häugkeit und Art des Eingris

zusammengefasst. Die Tabelle soll Ihnen zu helfen, Ihre Maschine leistungsfähig und sicher zu erhalten. In ihr sind die wichtigsten Eingrie und die für jede von ihnen vorgesehene Häugkeit angegeben. Die entsprechende Tätigkeit nach der ersten auftretenden Fälligkeit ausführen. – Die Verwendung von nicht Originalersatzteilen könnte negative Auswirkungen auf den Betrieb und die Sicherheit der Maschine haben. Der Hersteller lehnt jede Haftung ab im Falle von Schäden oder Verletzungen, die durch solche Produkte entstehen. – Originalersatzteile werden von den Vertragswerkstätten und von den Vertragshändlern geliefert. WICHTIG Alle nicht in diesem Handbuch beschriebenen Wartungs- und Einstellungsarbeitsschritte müssen von Ihrem Händler oder von einem Fachzentrum ausgeführt werden.

7.2.1 Batterieleistung

Die Batterieleistung (und damit die Fläche, die bearbeitet werden kann, bevor man erneut auaden muss) wird vor allem beeinusst durch:

• Verhaltensweisen des Bedieners, der vermeiden sollte: – Häuges Ein- und Ausschalten während der Arbeit; – eine für die Art des zu entfernenden Materials nicht geeignete Drehgeschwindigkeit des Lüfterrades (Abs. 6.4.1). Um die Batterieleistung zu optimieren, sollte man immer:

• Eine für die Art des zu entfernenden Materials geeignete Drehgeschwindigkeit des Lüfterrades einstellen. Falls man die Maschine für längere Arbeitseinsätze verwenden möchte, als von der Standardbatterie zugelassen, kann man:

• Eine zweite Standardbatterie kaufen, um die leere Batterie sofort auszuwechseln, ohne die Kontinuität des Einsatzes zu beeinträchtigen;

• eine Batterie mit höherer Leistung als die Standardbatterie kaufen (Abs. 14.1).

7.2.2 Herausnehmen und Laden der Batterie

1. Die Verriegelungstaste drücken, die sich in der

Batterie an der Maschine (Abb. 13.A) oder an der Tasche (Abb. 14. A) (falls vorgesehen) bendet;

2. die Batterie von der Maschine (Abb.

13.B) oder von der Batterietasche (Abb. 14.B) (falls vorgesehen) entfernen;

3. die Batterie (Abb. 15.A) in ihr Fach des

Batterieladegeräts einführen (Abb. 15.B);

4. das Batterieladegerät (Abb. 15.B) mit einer

Steckdose, mit Spannung, die der auf dem Schild angegebenen entspricht;

5. Für eine komplette Ladung der Batterie sorgen

und dabei die Anweisungen im Handbuch der Batterie/des Batterieladegeräts befolgen. HINWEIS Die Batterie verfügt über einen Schutz, der das Auaden verhindert, wenn die Umgebungstemperatur nicht zwischen 0 und +45°C liegt. HINWEIS Die Batterie kann jederzeit auch teilweise aufgeladen werden, ohne dass Gefahr besteht, sie zu beschädigen.

7.2.3 Erneutes Einsetzen der Batterie

Nach abgeschlossenem Laden:

1. Die Batterie aus ihrem Sitz im Batterieladegerät

entfernen (Abb. 16.A) (die Batterie nicht zu lange nach abgeschlossener Auadung im Ladegerät belassen);

2. das Batterieladegerät (Abb. 16.B)

vom Stromnetz abtrennen;

3. Die Batterie in ihren Sitz an der Maschine (Abb.

11.A) oder in einen der Sitze in der Batterietasche (Abb. 6) (falls vorgesehen) einfügen

4. Die Batterie nach unten drücken, bis ein "Klick"

hörbar ist, der sie in ihrer Position blockiert und den elektrischen Kontakt sicherstellt.

REINIGUNG DER MASCHINE

Um das Brandrisiko zu vermindern, die Maschine und insbesondere den Motor von Blättern, Zweigen freihalten.DE - 14

• Die Maschine immer nach der Verwendung reinigen. Hierzu ein sauberes und feuchtes Tuch verwenden, das mit Neutralreiniger getränkt ist.

• Jede Spur von Feuchtigkeit entfernen und dazu ein weiches und trockenes Tuch verwenden. Feuchtigkeit bringt die Gefahr von elektrischen Schlägen mit sich.

• Keine aggressiven Reinigungs- oder Lösungsmittel für die Reinigung der Kunststoteile oder Handgrie.

• Keine Wasserstrahlen benutzen und vermeiden, dass der Motor und die elektrischen Bauteile nass werden.

• Das Lüfterrad immer sauber und frei von Staub und Geröll halten. Hierzu mit Druckluft über das Gitter blasen. Das Lüfterrad nicht mit Wasser bespritzen.

• Um ein Überhitzen und Schäden am Motor oder an der Batterie zu vermeiden, immer sicherstellen, dass die Ansauggitter der Kühlungsluft sauber und frei von Trümmern sind.

BEFESTIGUNGSMUTTER UND -SCHRAUBEN

• Muttern und Schrauben festgezogen belassen, um sicher zu sein, dass die Maschine immer in sicheren Betriebsbedingungen ist.

• Regelmäßig prüfen, dass die Grie fest xiert sind.

LAGERUNG WICHTIG Die während der Wartungsarbeiten zu befolgenden Sicherheitsnormen sind beschrieben im Abs. 2.4. Diese Angaben müssen sehr genau berücksichtigt werden, um schwere Gefahren und Risiken zu vermeiden.

8.1 UNTERSTELLUNG DER MASCHINE

Wenn die Maschine untergestellt werden muss:

1. Die Batterie aus ihrem Sitz entfernen

und sie wieder auaden (Abs. 7.2.2);

2. Lassen Sie den Motor abkühlen, bevor Sie

die Maschine in einem Raum abstellen

3. Die Reinigung durchführen (Abs. 7.3);

4. Die Maschine auf lose oder beschädigte Teile

kontrollieren. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen oder das autorisierte Kundendienstzentrum kontaktieren

5. Die Maschine unterstellen:

– In einem trockenen Raum; – vor Wettereinüssen geschützt; – an einem für Kinder nicht zugänglichen Ort; – Hierbei sicherstellen, dass für die Wartung verwendete Schlüssel oder Werkzeuge entfernt werden.

8.2 LAGERN DER BATTERIE

Die Batterie muss im Schatten kühl und in Räumen ohne Feuchtigkeit aufbewahrt werden. HINWEIS Im Fall von langer Untätigkeit die Batterie alle zwei Monate auaden, um ihre Haltbarkeit zu verlängern.

9. BEWEGUNG UND TRANSPORT

Folgende Hinweise müssen bei jeder Bewegung oder Transport der Maschine beachtet werden: – Die Maschine anhalten (Abs. 6.5); – Die Batterie aus ihrem Sitz entfernen und sie wieder auaden (Abs. 7.2.2); – Maschine ausschließlich an den Handgrien aufheben und die Rohre so ausrichten, dass keine Behinderungen verursacht werden. Wenn man die Maschine mit einem Fahrzeug transportiert, muss man: – Die Rohre entfernen – Sichern Sie die Maschine während des Transports auf geeignete Weise mit Seilen oder Ketten – Sie so positionieren, dass sie für niemanden eine Gefahr darstellt.

10. SERVICE UND REPARATUREN

Dieses Handbuch liefert alle notwendigen Anweisungen für die Maschinenführung und für eine korrekte Basiswartung, die vom Benutzer ausgeführt werden kann. Alle Einstell- und Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, müssen von Ihrem Händler oder einem Fachbetrieb ausgeführt werden, die über das Wissen und die erforderlichen Werkzeuge für eine korrekte Arbeitsausführung verfügen, um die ursprünglichen Sicherheitsbedingungen der Maschine beizubehalten. Eingrie, die nicht von einer Fachstelle oder von unqualiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie und jeglicher Haftung oder Verantwortung des Herstellers zur Folge.

• Nur autorisierte Servicewerkstätten können Reparaturen und Wartung in Garantie ausführen.

• Die autorisierten Kundendienstwerkstätten verwenden ausschließlich Originalersatzteile. Original-Ersatzteile und -Zubehör wurden speziell für die Maschinen entwickelt.DE - 15

• Nicht-Original-Ersatzteile und -Anbaugeräte werden nicht gebilligt Der Einsatz von Nicht- Original-Ersatzteilen und -Anbaugeräten beeinträchtigt die Sicherheit der Maschine negativ und enthebt den Hersteller von jeglicher Verpichtung und Haftung.

• Es wird empfohlen, die Maschine einmal jährlich einer autorisierten Kundendienstwerkstatt zu Wartung, Kundendienst und Kontrolle der Sicherheitsvorrichtungen anzuvertrauen.

11. DECKUNG DER GARANTIE

Die Garantie deckt alle Material- und Fabrikationsfehler. Der Benutzer muss alle in den beigefügten Unterlagen enthaltenen Anleitungen genau beachten. Die Garantie deckt keine Schäden bei:

• Nichtbeachtung der mitgelieferten Unterlagen;

• Unsachgemäße oder unzulässiger Nutzung oder Montage;

• Verwendung von nicht originalen Ersatzteilen;

• Verwendung von Zubehör, das nicht vom Hersteller geliefert oder genehmigt ist. Folgende Schäden sind nicht von der Garantie gedeckt:

• Der normale Verschleiß der Verbrauchsmaterialien;

• Normaler Verschleiß. Es gelten die im Land des Käufers gültigen gesetzlichen Vorschriften. Die darin geregelten Rechte des Käufers werden durch diese Garantie nicht eingeschränkt.

WARTUNGSTABELLE Eingri Häugkeit Hinweise MASCHINE Kontrolle aller Befestigungen Vor jeder Verwendung Abs. 7.4 Sicherheitskontrollen / Überprüfung der Befehle Vor jeder Verwendung Abs. 6.2 Kontrolle des Ladezustands der Batterie Vor jeder Verwendung * Auaden der Batterie Bei jedem Verwendungsende Abs. 7.2.2

Reinigung der Maschine und des Motors Bei jedem Verwendungsende Abs. 7.3 Kontrolle von eventuellen Schäden an der Maschine. Wenn notwendig, das autorisierte Kundendienstzentrum kontaktieren. Bei jedem Verwendungsende -

• Das Handbuch der Batterie/des Batterieladegeräts zu Rate ziehen.

STÖRUNG VERMUTLICHE URSACHE ABHILFE

1. Wenn der Steuerhebel

ausgelöst wird, startet die Maschine nicht Batterie fehlt oder ist nicht korrekt eingesetzt Sicherstellen, dass die Batterie richtig eingesetzt ist (Abs. 7.2.3) Entladene Batterie Den Ladezustand kontrollieren und die Batterie auaden (Abs. 7.2.2) Steuerhebel defekt oder Laubbläser beschädigt Die Maschine nicht verwenden. Die Maschine sofort anhalten, die Batterie entnehmen und ein Kundendienstzentrum kontaktieren.DE - 16

STÖRUNG VERMUTLICHE URSACHE ABHILFE

2. Der Motor geht während

der Arbeit aus Batterie nicht korrekt eingesetzt Sicherstellen, dass die Batterie richtig eingesetzt ist (Abs. 7.2.3) Entladene Batterie Den Ladezustand kontrollieren und die Batterie auaden (Abs. 7.2.2)

3. Das Lüfterrad dreht, aber

die Luft kommt nicht aus dem Gebläserohr Gebläserohr blockiert oder verstopft Die Maschine anhalten, die Batterie herausnehmen und eventuelle Verstopfungen entfernen.

4. Man nimmt übermäßige

Geräusche und/oder Vibrationen während der Arbeit wahr Gelockerte oder beschädigte Teile Die Maschine stoppen, die Batterie entfernen und: – die Schäden überprüfen; – kontrollieren, ob Teile locker sind und diese festziehen; – die beschädigten Teile reparieren oder durch Teile gleichwertiger Eigenschaften ersetzen.

5. Die Maschine raucht

während ihres Betriebs Laubbläser beschädigt. Die Maschine nicht verwenden. Die Maschine sofort anhalten, die Batterie entnehmen und ein Kundendienstzentrum kontaktieren. Ein Kundendienstzentrum kontaktieren.

6. Geringere Batteriedauer

Schwierige Einsatzbedingungen mit einer höheren Stromaufnahme Den Einsatz optimieren (Abs. 7.2.1) Batterie unzureichend für die Arbeitsanforderungen Eine zweite Batterie oder eine stärkere Batterie verwenden (Abs. 14.1) Verschlechterte Batterieleistung Eine neue Batterie kaufen

7. Das Batterieladegerät lädt

die Batterie nicht auf Batterie nicht korrekt in das Ladegerät eingesetzt Kontrollieren, ob sie korrekt eingesetzt ist (Abs. 7.2.3) Nicht geeignete Umgebungsbedingungen Das Auaden in einem Umfeld mit geeigneter Temperatur ausführen (siehe Betriebshandbuch der Batterie/des Batterieladegeräts) Kontakte verschmutzt Die Kontakte reinigen Fehlende Spannung am Batterieladegerät Kontrollieren, ob der Stecker eingesteckt ist und ob Spannung an der Steckdose anliegt Batterieladegerät defekt Durch ein Original-Ersatzteil ersetzen Wenn der Fehler weiter besteht, das Handbuch der Batterie/des Batterieladegeräts zu Rate ziehen

8. Die Kontrolllampe (Abb.

8.E) bleibt feststehend eingeschaltet Selbstkontrolle fehlgeschlagen Die Maschine nicht verwenden. Die Maschine sofort anhalten, die Batterie entnehmen und ein Kundendienstzentrum kontaktieren.

9. Die Kontrolllampe (Abb.

8.E) bleibt blinkend eingeschaltet Kommunikationsfehler der Batterie Die Maschine nicht verwenden. Die Maschine sofort anhalten, die Batterie entnehmen und ein Kundendienstzentrum kontaktieren. Rotor blockiert Die Maschine nicht verwenden. Die Maschine sofort anhalten, die Batterie entnehmen und ein Kundendienstzentrum kontaktieren. Überspannung Den Betrieb der Maschine optimieren. PCB überhitzt Die Maschine nicht verwenden. Die Maschine sofort anhalten, die Batterie entnehmen und ein Kundendienstzentrum kontaktieren. Falls die Probleme weiterhin auftreten, nachdem die oben angegebenen Abhilfemaßnahmen angewendet wurden, muss Ihr Händler kontaktiert werden.DE - 17

Batterien verschiedener Kapazitäten sind verfügbar, um sich an die spezischen Betriebsnotwendigkeiten anzupassen (Abb. 17). Die Liste der für diese Maschine zugelassenen Batterien nden Sie in der Tabelle "Technische Daten".

14.2 BATTERIELADEGERÄT

Vorrichtung, die man für das Auaden der Batterie verwendet: schnell (Abb. 18.A), Standard (Abb. 18.B).

Vorrichtung zur Aufnahme zweier Batterien und Versorgung mit für den Betrieb der Maschine erforderlichen Strom. Sie ist ausgestattet mit Kabel zur Verbindung an die Maschine (Abb. 1.I) und einem Wahlschalter (Abb. 7.B) um eine der beiden Batterien auszuwählen (Position "1" und "2") und "OFF".

2.3 TIJDENS HET GEBRUIK

Na volledig opladen:

5.2 POLUGA KOMANDE GASA

EG-Konformitätserklärung (Maschinenrichtlinie 2006/42/EG, Anhang II, Teil A)

2. Erklärt auf eigene Verantwortung, dass

die Maschine: Handgehaltener Laubbläser a) Typ / Basismodell c) Seriennummer d) Motor: Batterie

3. Den Anforderungen der folgenden

Richtlinien entspricht: e) Zertifizierungsstelle

4. Bezugnahme auf die harmonisierten

EG-Konformitätserklärung (Maschinenrichtlinie 2006/42/EG, Anhang II, Teil A)

2. Erklärt auf eigene Verantwortung, dass

die Maschine: Handgehaltener Laubbläser a) Typ / Basismodell c) Seriennummer d) Motor: Batterie

3. Den Anforderungen der folgenden

Richtlinien entspricht: e) Zertifizierungsstelle

4. Bezugnahme auf die harmonisierten
