KASUTUSJUHEND BL 500e Kit STIGA

[2] MAX toitepinge [3] NOMINAALNE toitepinge [4] Koormuseta kiirus [5] Max õhukiirus [6] Õhuvool [7] Kaal ilma akuplokita [8] Mõõdetud helirõhutase (standardi EN 50636-2-100 järgi) [9] Mõõtmisebatäpsus [10] Mõõdetud helivõimsuse tase (standardi EN 50636-2-100 järgi) [11] Garanteeritud helivõimsuse tase (direktiivi 2000/14/EÜ järgi) [12] Vibratsioonitase (standardi EN 50636-2-100 järgi) [13] Valikulised lisaseadmed [14] Akuplokk, mud. [15] Akulaadija [16] Akukott [17] Akusimulaator (*) Seda akut saab kasutada ainult koos akupakott. Aku sisestamine masina korpusesse on keelatud. a) MÄRKUS. Deklareeritud vibratsiooni koguväärtus mõõdeti standardse katse- meetodiga ja seda võib kasutada tööriis- tade võrdluses. Vibratsiooni koguväärtust võib kasutada ka esialgses kokkupuute analüüsis. b) HOIATUS Vibratsioonitugevus tööriista tegeliku kasutamise ajal võib deklareeritud koguväärtusest erineda ja sõltub tööriista kasutusviisist. Seetõttu tuleks töö ajal kasutaja kaitseks rakendada järgmisi ohutusmeetmeid: kandke kasutamise ajal kindaid, piirake masina tööaega ja ärge hoidke gaasitriklit järjest liiga kaua all.

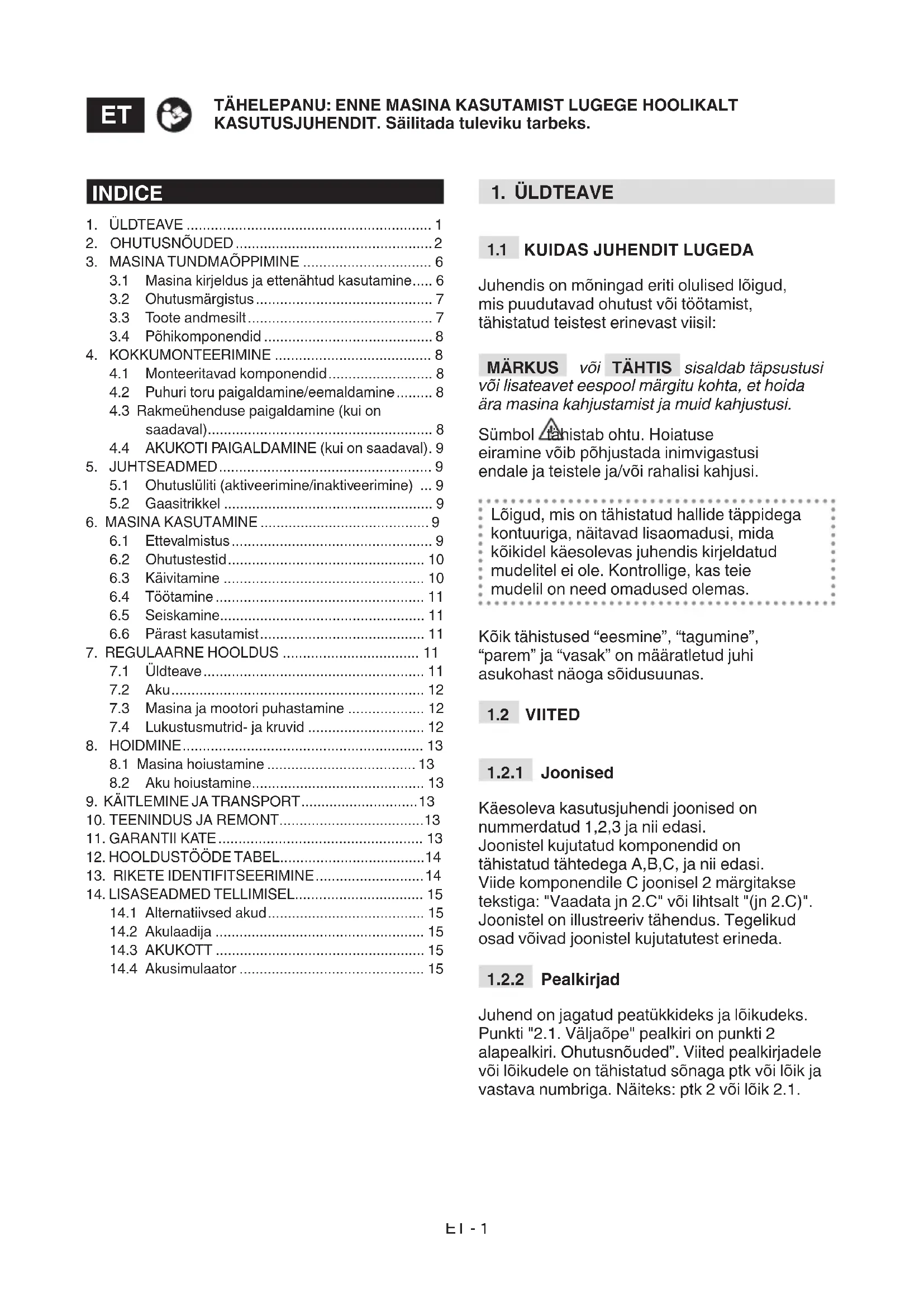

Juhendis on mõningad eriti olulised lõigud, mis puudutavad ohutust või töötamist, tähistatud teistest erinevast viisil: MÄRKUS või TÄHTIS sisaldab täpsustusi või lisateavet eespool märgitu kohta, et hoida ära masina kahjustamist ja muid kahjustusi. Sümbol tähistab ohtu. Hoiatuse eiramine võib põhjustada inimvigastusi endale ja teistele ja/või rahalisi kahjusi. Lõigud, mis on tähistatud hallide täppidega kontuuriga, näitavad lisaomadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei ole. Kontrollige, kas teie mudelil on need omadused olemas. Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud juhi asukohast näoga sõidusuunas.

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi. Viide komponendile C joonisel 2 märgitakse tekstiga: "Vaadata jn 2.C" või lihtsalt "(jn 2.C)". Joonistel on illustreeriv tähendus. Tegelikud osad võivad joonistel kujutatutest erineda.

Juhend on jagatud peatükkideks ja lõikudeks. Punkti "2.1. Väljaõpe" pealkiri on punkti 2 alapealkiri. Ohutusnõuded”. Viited pealkirjadele või lõikudele on tähistatud sõnaga ptk või lõik ja vastava numbriga. Näiteks: ptk 2 või lõik 2.1. INDICE

3.1 Masina kirjeldus ja ettenähtud kasutamine ..... 6

Õppige selgeks masina juhtseadmed ja selle õigesti kasutamine. Õppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada tuleohtu ja/ või tõsiseid vigastusi.

1. Ärge kunagi lubage

masinat kasutada lastel, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimestel, asjakohaste kogemuste ja teadmisteta inimestel ega inimestel, kes ei ole masina juhendiga tutvunud. Kohalikud nõuded võivad seada piiranguid kasutaja vanusele.

2. Ärge kunagi kasutage

masinat, kui olete väsinud, tunnete end halvasti või olete manustanud ravimeid, uimasteid, alkoholi või aineid, mis võivad aeglustada reaktsiooni ja mõjutada otsustusvõimet.

3. Pidage meeles, et

kasutaja vastutab teistele inimestele või nende varale põhjustatud kahjude eest. Kasutaja vastutusalas on hinnata töökoha võimalikke ohtusid ja võtta kõik vajalikud ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või ebastabiilsel pinnal.

4. Kui soovite masina

anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

riideid, libisemiskindla tallaga tööjalatseid ja pikki pükse. Ärge juhtige masinat paljajalu või lahtistes sandaalides. Kandke kuulmiskaitsevahendeid, vibratsioonikindlaid kindaid, kaitseprille ja tolmukindlat maski.

2. Kuulmiskaitsevahendite

kasutamine vähendab ka suutlikkust kuulda hoiatusi (hüüdu või häiret). Olge tähelepanelik tööala vahetus läheduses toimuva suhtes.

3. Kanda ei tohi salle, särke,

keesid, käevõrusid, hõljuvaid riideid, paelu või lipse ja muid rippuvaid või laiu lisandeid, mis võiksid takerduda masinasse või tööpiirkonnas olevatesse esemetesse ja materjalidesse.

4. Hoidke juuksed õhu

sissetõmbevõrest eemal, sest need võiksid jääda tiiviku külge ja põhjustada raskeid kehavigastusi. Pikad juuksed tuleb kokku siduda. Tööala / Masin

1. Kontrollida põhjalikult

kogu tööala ja eemaldada käsitsi, kasutades reha või luuda, kõik, mille masin võiks eemale paisata.

puhul on soovitav pinda kergelt niisutada.

3. Tuleohu vltimiseks ei tohi

sooja mootoriga masinat jtta lehtede ega kuiva rohu sisse.ET - 3

kasutada plahvatusohtlikes keskkondades, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

päevavalguses või heas kunstvalguses ja hea nähtavuse juures.

3. Hoidke muud isikud,

lapsed ja loomad tööalast väljas. Lapsi peab valvama mõni teine täiskasvanu. Lapsed ei tohi seadmega mängida.

4. Veenduge, et masina

tööraadiusest vähemalt 15 m ulatuses ei viibiks kedagi.

5. Ärge töötage märja

rohu, vihma või tormiohuga, eriti äikese võimaluse korral.

6. Võimaluse korral vältige

töötamist märjal, libedal, ebatasasel või järsul pinnal, kus ei ole tagatud juhi stabiilsus.

7. Masinat ei tohi jätta vihma

kätte või niiskessekeskkonda. Tööriista sattunud vesi suurendab elektrilöögi ohtu.

8. Olge eriti tähelepanelik

maapinna ebatasasuste (kraavid, rentslid), kallakute ja peidetud ohtude suhtes ning pöörake tähelepanu takistusele, mis võivad piirata nähtavust.

9. Pöörata tähelepanu

järsakute, kraavide või piirete ääres.

10. Kui masinat kasutatakse

tee lähedal, pöörake tähelepanu liiklusele.

11. Hinnata alati tuule

suunda, kunagi ei tohi töötada vastutuult.

12. Masinat ei tohi kasutada

lahtiste akende läheduses.

13. Ärge kasutage masinat

sillutatud või kruusaga pinnatud pinnasel, sest lahti pääsev materjal võib põhjustada vigastusi.

14. Vältige prügi ladestumist

väljalaskealasse, sest see võib väljalaset takistada ja põhjustada prügi tagasilööki sissetõmbeavade kaudu. Käitumine

1. Masina kasutamisel

puhurina hoidke ülemisest sangast alati kõvasti parema käega kinni.

2. Vältida keha kontakti

massi või maandusega pindadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maandusega kokku.

3. Võtta sisse muutumatu

ja stabiilne asend ning olla ettevaatlik.

4. Ei tohi kaotada tasakaalu.

5. Pöörata tähelepanu

sellele, et masin ei põrkuks vastu võõrkehasid ja et tera liikumisest tingituna ei lendaks materjalitükke.

6. Ärge suunake õhujuga

inimeste või loomade poole.

7. Puhurina kasutamisel

pöörata alati maksimaalselt tähelepanu vältimaks, et eemaldatav materjal ja õhkutõusnud tolm vigastab inimesi või loomi ja kahjustab nende vara.

jookske, vaid kõndige.ET - 4

9. Ärge pange nägu, käsi

ega keha sissetõmbevõre ega puhuri ava juurde, ärge takistage õhu liikumist ei masina käivitamise ega kasutamise ajal.

võivad põhjustada tõsiseid vigastusi, vältida kokkupuudet pöörlevate osadega, kui nad veel pöörlevad.

• Purunemiste või õnnetuste korral töö ajal seisake koheselt mootor ja viige masin eemale, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustage koheselt olukorrale vastavate esmaabivõtetega ja pöörduge vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

• Pikaajaline kokkupuude vibratsiooniga võib põhjustada vigastusi ja närvisüsteemi häireid (Raynaud' sündroom, valged sõrmed), eriti inimestel, kes kannatavad vereringehäirete käes. Sümptomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasutamisaega ja pidada nõu arstiga. Kasutuspiirangud

1. Masinat ei tohi kasutada

inimesed, kes ei suuda seda kindlalt kahe käega hoida ja/või hoida töö ajal jalgadel kindlalt tasakaalu.

2. Kahjustatud, puuduvate

või valesti paigaldatud kaitsetega masina kasutamine on keelatud.

3. Ärge kasutage masinat,

kui ei ole monteeritud kõik kasutuseks ette nähtud lisandid.

lülitage välja, välistage ega manipuleerige olemasolevaid ohutussüsteeme.

5. Elektrilist tööriista ei tohi

kasutada, kui lüliti ei käivita ega seiska masinat õigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb parandada.

ülemääraselt pingutada ega liiga väikest masinat kasutada liiga raskete tööde tegemiseks; Sobiva masina kasutamine vähendab riske ja parandab töö kvaliteeti.

2.4 HOOLDUS, HOIDMINE

Regulaarne hooldamine ja õigesti hoidmine tagab masina ohutuse ja jõudluse. Hooldamine

• Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada.

• Kasutajapoolseid puhastus- ja hooldustoiminguid ei tohi teha lapsed ilma järelevalveta.ET - 5 Kasutusjuhendis toodud müra- ja vibratsioonitase on masina kasutamise maksimumnäitajad. Võtke kasutusele ennetavad meetmed kõrge müra ja vibratsiooni mõjude vastu; kasutage masinat ühtlasel kiirusel, hoidke piisavalt tugevalt käepidemest kinni, kasutage masinat ainult võimalikult väiksel tööks vajamineval võimsusel, kandke müravastaseid kõrvaklappe, tehke töö ajal tihti ja piisavalt pikki pause. Hoidmine

• Tuleohu vähendamiseks ei tohi anumaid tekkinud jääkmaterjalidega jätta siseruumi.

2.5 AKU / AKULAADIJA

TÄHTIS järgmised ohutusnõuded hõlmavad masinaga tarnitud aku ja akulaadija juhise ohutusnõudeid.

• Aku laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. Ebasobiv akulaadija võib põhjustada elektrilöögi, ülekuumenemise või korrosiivse vedeliku väljavoolamise akust.

• Kasutada ainult teie töövahendile ette nähtud akusid. Teiste patareide kasutamine võib esile kutsuda vigastusi või tuleohtu.

• Veenduda, et seade oleks enne aku sisestamist välja lülitatud. Aku paigaldamine sisselülitatud elektriseadmele võib põhjustada tulekahju.

• Hoida kasutamata aku kaugel kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võiksid esile kutsuda kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.

• Ärge kasutage akulaadijat kohtades, kus on tuleohtlikke aineid või kergesti süttivaid pindasid, nagu paber, riie, jms. Laadimise ajal akulaadija soojeneb ja võib kaasa tuua tulekahju.

• Akumulaatorite transportimise ajal pöörata tähelepanu, et poolused omavahel kokku ei puutuks ja transportimiseks ei tohi kasutada metallnõusid.

Masina kasutamisel järgige alati keskkonnanõudeid, see on meie kõigi kooselu ja keskkonna huvides.

• Ärge häirige naabreid. Kasutada masinat ainult mõistlikel kellaaegadel (mitte varahommikul või hilisõhtul, kui see võiks inimesi segada).

• Järgida täpselt kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jääke ei tohi visata tavaprügi hulka, vaid need tuleb eraldada ja viia kogumiskeskustesse, kus materjalid ümber töödeldakse.

• Jääkmaterjalide ümbertöötlemisel järgige kohalikke nõudeid

• Kui masin kasutuselt kõrvaldatakse, ärge visake seda ära koos olmejäätmetega, vaid viige see jäätmekogumispunkti, järgides kehtivaid kohalikke määrusi.ET - 6 Ärge visake elektrilisi seadmeid olmejäätmete hulka. Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta ja selle rakendamisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvaldamise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt. Kui akude tööiga on läbi, kõrvaldage need ohutult ja keskkonnasõbralikult kasutuselt. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eraldada ja viia jäätmekogumispunkti, kus võetakse vastu liitiumioonakusid. Toodete ja pakendite sorteeritud käitlemine võimaldab materjalide taaskasutusse võtmist. Kogutud materjalide taaskasutus vähendab keskkonnareostust ning nõudlust tooraine järgi.

Isegi kui järgitakse kõiki ohutuseeskirju, võib siiski esineda teatud jääkriske, mida ei saa välistada. Sõltuvalt masina tüübist ja ehitusest võivad võimalikud etteaimatavad ohud olla:

• Materjalide, mis võivad kahjustada silmi, eemalepaiskumine;

• Kuulmiskahjustused, kui ei kanta mingit akustilist kaitset.

Antud masin on aiatehnika ja täpsemalt kaasaskantav akutoitel puhur. Masin koosneb põhiliselt mootorist, mis käivitab tiiviku, mis tekitab suure kiirusega õhuvoolu.

3.1.1 Ettenähtud kasutus

See masin on projekteeritud ja ehitatud:

• lehtede, rohu ja mitmesuguse kergekaalulise ja väikesemõõtmelise prahi liigutamiseks ja kuhjamiseks puhumise teel.

3.1.2 Ebaõige kasutus

Ükskõik milline muu kasutus, mis erineb ülalnimetatutest, võib osutuda ohtlikuks ja põhjustada kahjusid inimestele ja/ või asjadele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• kergestisüttivate või plahvatusohtlike esemete, kuumade süte või leegita põleva materjali, põlevate sigarettide, klaasitükkide, teravate osade, metallist esemete, kivide või muu masina kasutaja ja teiste jaoks võimalikku ohtu kujutava kuhjamiseks või kogumiseks;

• õhujoa suunamine inimeste ja/ või loomade poole;

• sisestada esemeid õhutusresti kaudu;

• kasutada masinat ilma valmistajapoolsete erinevateks kasutusteks spetsiaalseltET - 7 ettenähtud seadmeteta või kasutada erinevaid, mitte ette nähtud seadmeid;

• masina kasutamine rohkem kui ühe inimese poolt. TÄHTIS Vale kasutuse korral kaotab masina garantii kehtivuse ja vabastab tootja kogu vastutusest, mis jätab kasutaja kanda kogu vastutuse talle või kolmandatele isikutele põhjustatud kahjustuste või vigastuste eest.

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operaatoritele. Masin on mõeldud „hobikasutamiseks“.

Masina peal on kujutatud mitmesugused sümbolid( (jn 2). Nende eesmärgiks on meenutada kasutajale juhiseid, mida tuleb tähelepanelikult ja piisava ettevaatlikkusega järgida. Sümbolite tähendus: TÄHELEPANU! OHT! Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele. TÄHELEPANU! Enne masina kasutamist lugege läbi kasutusjuhend. Kasutage kuulmiskaitsevahendeid ja prille. Masin ei tohi olla vihma või niiskuse käes. EEMALEPAISKAMISE OHT! Olge tähelepanelik esemete võimaliku paiskumise suhtes seoses õhuvooluga: mis võib inimesi raskelt vigastada ja asju kahjustada. EEMALEPAISKAMISE OHT! Masina kasutamise ajal peavad inimesed ja loomad olema vähemalt 15 m kaugusel! Vigastusoht! Ärge pange käsi õhu sissetõmbevõre lähedusse. Pöörlev tiivik võib põhjustada ränki vigastusi. Raskete vigastuste oht! Hoidke lehvivad riided õhu sissetõmbevõrest eemal, sest need võivad jääda tiiviku külge ja põhjustada raskeid kehavigastusi. Raskete vigastuste oht! Hoidke juuksed õhu sissetõmbevõrest eemal, sest need võivad jääda tiiviku külge ja põhjustada raskeid kehavigastusi. Pikad juuksed tuleb kokku siduda. TÄHTIS Kahjustatud või loetamatuks muutunud sildid tuleb välja vahetada. Tellige asendussildid volitatud teenindusest.

Masina andmesildil on märgitud järgmised andmed (jn 1 ):

3. Müravõimsuse tase

4. Vastavusmärgistus

9. II klass; Dual isolatsioon

Kirjutage masina identitseerimisandmed kaane tagaküljel olevale sildile õigetesse lahtritesse. TÄHTIS Volitatud teeninduse poole pöördudes edastage alati toote andmesildil toodud teave. TÄHTIS Vastavusdeklaratsiooni näidis on kasutusjuhendi viimastel lehekülgedel.ET - 8

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (Joon.1 ): A. Mootor: paneb tiiviku pöörlema. B. Puhuri toru: õhuvoolu suunamiseks. C. Käepide: masina juhtimiseks. D. Rakmed (kui on saadaval): riidest rihmast valmistatud seade, mis pannakse üle õlgade, et toetada töö ajal masinat. E. Rakmete ühenduskoht (kui on saadaval): masina rakmete külge ühendamise koht. F. Aku (lisatellimusel, lõik 14.1): tagab tööriista elektritoite; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis. G. Akulaadija (eraldi tellimisel, lõik 14.2): seade aku laadimiseks; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis. Saadaval on kaks akulaadija mudelit: G1 (aku kiirlaadimine); G2 (aku standardlaadimine);. H. Akukott (lisaseadmed tellimisel, lõik. 14.3): seade, kuhu akud asetatakse.

I. Ühenduskaabel: kaabel, mida kasutatakse

masina ühendamiseks akukotiga. J. Akusimulaator (lisaseadmed tellimisel, lõik. 14.4): seade, mis võimaldab masina korpusse paigaldatuna kasutada akukotti.

4. KOKKUMONTEERIMINE

TÄHTIS Kohalduvaid ohutuseeskirju vt ptk 2. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu. Ladustamis– ja transpordieesmärgil on mõningad masina komponendid tehases jäetud monteerimata ning need tuleb masina külge monteerida pärast pakendi eemaldamist. Järgige allolevaid instruktsioone. Pakkige lahti ja monteerige ainult tasasel ja kõval pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutades alati sobivaid tööriistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 MONTEERITAVAD KOMPONENDID

Monteerimisel kasutatavad komponendid on kaasa pakitud.

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et

dokumentatsiooniga, sealhulgas käesoleva juhendiga.

3. Võtke kõik pealemonteerimata

komponendid kastist välja.

4. Tõstke masin kastist välja.

5. Kõrvaldage kast ja pakkematerjal

vastavuses kohalike eeskirjadega. Enne monteerimist vaadake, kas aku on oma kohal.

1. Ühendage lukustusseade (joon.

3A) õhuväljundi (joonis 3.C) väljaulatuva osaga (joonis 3.B).

2. Lükake toru (joon. 3.D) kuni see

lukustub kindlalt ajami külge ning teeb „kliki“ lukustudes paigale. – Toru eemaldamiseks vajutage nuppu(Joon. 3.A) ning seejärel libistage see välja. TÄHTIS Puhuri toru eemaldamiseks seisake alati masin ja eemaldage aku (lõik 7.2.2).

1. Paigaldage rakmete ühenduspunkt

väljaulatuvale osale masina vasakul küljel (jn 4.A) või paremal küljel (jn 4.C). TÄHTIS Pange ühenduskoht vasakule küljele, kui hoiate töötades masinast parema käega, või paremale küljele, kui hoiate töötades masinast vasaku käega.

2. Kinnitage ühenduskoht komplektis

(KUI ON SAADAVAL) Akukott tarnitakse kokkupanduna (jn 1.H) ja seda saab käsitsi kandmiseks rihma toest vabastada (jn 5). Akukoti vabastamiseks vajutage kahte ülemist nuppu (joonis 5.A). Akusektsioonid asuvad seljakoti mõlemal küljel (jn 6). Seljakoti paremalt küljelt leiate järgmise:

• üks USB-port muude seadmete (nt mobiiltelefonide) laadimiseks (joonis 7.C) Lahtiste kaablite vältimiseks on mõlemal küljel ja taga sooned, millesse toitejuhtme saab sisestada.

INAKTIVEERIMINE) Vajutage seda nuppu(joon. 8.A), lülitamaks masina elektrisüsteem sisse või välja; vastav LED lülitub „SISSE“(joon. 8.C). Kiirusnupuga (jn 8.B) saab reguleerida õhuvoolu tugevust ja selle vajutamisel süttivad 3 asjakohast LED-lampi (jn 8.D). Kui töö katkestatakse (masinat välja lülitamata), jätkab masin tööd eelnevalt valitud kiirusel. LED tuled ei põle: elektrisüsteem on täiesti deaktiivne. TÄHTIS Ärge hoidke näppu masina liigutamise ajal nupul, et mitte kogemata masinat käivitada. „Hoiatus“ ikoon (joon. 8.E) lülitub SISSE (ON) masina rikke korral (vt. rikete kõrvaldamise tabelit, osa 13).

Gaasitrikli käsitsemine (Fig. 8.F) võimaldab masinal käivituda / seiskuda ja samal ajal rakendada/vabastada fänn. Käivitamiseks: – vajutage gaasitriklit. Masin seiskub automaatselt, kui gaasikang lahti lasta.

6. MASINA KASUTAMINE

TÄHTIS Kohalduvaid ohutuseeskirju vt ptk 2. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.

Enne töö alustamist tuleb teha rida kontrolle ja operatsioone, et tagada kasulik ja maksimaalselt ohutu töö.

Masin tarnitakse akuta. Ostke tööks sobivate omadustega aku ja laadige see järgides aku juhendit. Nimekirja selle masina jaoks heakskiidetud akudest leiab tehniliste andmete tabelist.

• Iga kord enne kasutamist: – kontrollige, kas aku on laetud, järgige aku kasutusjuhendis toodud juhiseid.

6.1.2 Rakmete kasutamine

(kui on saadaval) Rakmed tuleb selga panna enne masina ühendamist spetsiaalse liitmiku külge (jn 4.A, 4.C) ja rakmete rihmad peavad olema reguleeritud töötaja pikkuse ja kehaehituse järgi. Rihm (jn 9.A) peab minema üle parema või vasaku õla ja jääma küljele. Ärge kunagi kandke rakmeid ümber oma keha. Kandke seda vaid üle üha õla, et ohu korral saaksite masina oma kehast kiiresti eemale lükata.ET - 10

1. Sisestage aku akukoti ühte

sektsiooni (jn 6) ja lükake seda, kuni kuulete klõpsatust, mis annab märku selle kohale lukustumisest ja elektriühenduse loomisest.

2. Ühendage akukoti kaabel spetsiaalsesse

pistikupessa (jn 7.A) ja pöörake seda, kuni kuulete klõpsatust, mis annab märku selle lukustumisest ja elektriühenduse loomisest.

Tehke järgmised ohutustestid ja veenduge, et tulemused vastaksid tabelites toodule. Ohutusteste tuleb teha enne masina kasutamist.

Objekt Tulemus Käepidemed (jn 1.C) Puhtad, kuivad, korralikult ja stabiilselt kinnitatud masina külge Rakmete ühenduspunkt (jn 1.E) Õiges asendis Masina kruvid Korralikult kinni (mitte lõdvad) Jahutusõhu avad Ummistumata Puhuri toru (jn 1.B) Nõuetekohaselt paigaldatud. Tiivik Kahjustusjälgedeta Kaitsed Kahjustusjälgedeta Aku (jn 1.F) Korpus terve, ei mingeid lekkeid Masin Kulumis- ja kahjustusjälgedeta Gaasitrikkel (jn 8.F) Peab liikuma vabalt, mitte jõuga. Proovijuhtimine Ebanormaalset vibratsiooni ei ole. Ebanormaalseid helisid ei ole

6.2.2 Masina töötamise test

kohale (lõik 7.2.3 ).

(n 8.F). Masin käivitub ja tiivik pöörleb.

asendisse ise ja kiiresti ning masin peaks seiskuma. Kui mõni tulemustest ei vasta tabelites märgitud tulemustele, siis ei ole võimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

1. Võtta sisse liikumatu ja kindel positsioon;

2. vaadake, et puhuri toru ei oleks suunatud

kõrvalseisjate või prügi poole;

3. Paigaldage aku õigesti korpusse

1. Võtta sisse liikumatu ja kindel positsioon;

2. vaadake, et puhuri toru ei oleks suunatud

kõrvalseisjate või prügi poole;

3. Paigaldage akusimulaator õigesti

ühenduskaabel (jn 11.I).

Töö ajal peab masinat alati ülemisest käepidemest tugevalt kinni hoidma (jn 12). MÄRKUS Kasutamise ajal kaitseb akut tühjakssaamise eest kaitseseadis, mis lülitab masina välja ja blokeerib selle töö. MÄRKUS Kui masin on sisse lülitatud ja seda pole minuti jooksul kasutatud, lülitub see automaatselt välja.

6.4.1 Kiiruse reguleerimine

alati on soovitav määrata nuppu kasutades rootori kiirus vastavalt eemaldatava materjali tüübi (joon. 8.B). eemaldatud: – madalal kiirusel, kui puhutakse kerget materjali ja murul väikeseid oksi; – keskmisel kiirusel, kui puhutakse muru ja kergeid lehti asfaldil või kõval pinnasel; – suur kiirus (3 LED-lampi põlevad, jn 8.D) raskemate materjalide jaoks, nagu värske lumi või raske pori.

6.4.2 Soovitused kasutamiseks

Pange puhuri toru ots aeglaselt maapinnast sobivale kaugusele (jn 12). Eemaldatava materjali lendumise vältimiseks suunake õhuvool ümber kogutava materjali äärte. Ärge suunake õhuvoolu kunagi otse eemaldatava materjali keskele.

2. deaktiveerige ohutuslüliti (joon 8.A)

Pärast masina seiskamist kulub tiiviku peatumiseni mitu sekundit. Jätke masin ja mootor seisma: – kui liigute ühelt tööalalt teise. Teisaldamise ajal ärge hoidke näppu triklil, mis võiks põhjustada soovimatut käivitamist.

1. Eemaldage aku korpusest ja

laadige seda (lõik. 7.2.2).

2. Enne suletud ruumi jätmist

4. Veenduge, et ei ole lahtiseid või kahjustatud

osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

6.6.2 Pärast akusimulaatoriga

kasutamist (kui on saadaval)

1. Seadke akukoti valits väljalülitatud

4. Lahutage ühenduskaabel akusimulaatorist

laadige seda (lõik 7.2.2).

6. Laske mootoril jahtuda, enne kui

selle suletud ruumi jätate;

7. Puhastage (par. 7.3);

8. Veenduge, et ei ole lahtiseid või

kahjustatud osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole. TÄHTIS Eemaldage alati aku (lõik

7.2.2) kui jätate masina järelevalveta.

TÄHTIS Kohalduvaid ohutuseeskirju vt ptk 2. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu. Enne mistahes hooldustööd:

• Eemaldage aku korpusest ja laadige seda. (lõik 7.2.2);

• Enne suletud ruumi jätmist laske mootoril jahtuda;ET - 12

• kandke sobivaid riideid, töökindaid ja kaitseprille

• lugege juhiseid. Hoiatus! Vigastuste oht seoses ohtlike liikuvate osadega! – Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud "Hooldustabelis" ()vt ptk 12. Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel. Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal. – Mitte-originaalvaruosad ja -seadmed võivad avaldada masina ohutusele ja töötamisele negatiivset mõju. Tootja ei vastuta sellisel juhul kahjude või vigastuste eest. – Originaalvaruosi pakuvad volitatud teenindused ja edasimüüjad. TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole selles juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

Aku kestvus ( ja seega töödeldava tööala suurus enne taaslaadimist) sõltub peamiselt:

• kasutaja käitumisest, kes peaks vältima: – masina sagedast sisse- ja väljalülitamist töötamise ajal; – tiiviku vale töökiiruse valimist eemaldatava materjali jaoks (lõik 6.4.1). Aku kestvuse pikendamiseks on alati soovitav:

• tiivikule õige töökiiruse valimine eemaldatava materjali jaoks. Kui soovite kasutada masinat pikemateks töösessioonideks, kui standard aku ette näeb, on võimalik:

• osta teine standard aku, et vahetada koheselt välja tühi aku, ilma kasutsjärjepidevust mõjutamata;

• osta standardakust suurema kestvusega aku (lõik. 14.1).

13.A) või kotil (jn 14. A) (kui on saadaval).

2. Eemaldage aku masinast (jn 13.B) või

4. Ühendage akulaadija (joonis 15.B)

andmesildil näidatud pingega toitepessa;

5. laadige aku alati täielikult, järgides aku/

akulaadija kasutusjuhendis toodud juhiseid. MÄRKUS Akul on kaitseseadis, mis ei lase seda laadida, kui keskkonnatemperatuur pole vahemikus 0 kuni +45 °C. MÄRKUS Akut võib laadida igal ajal, ka osaliselt, ilma et oleks oht seda kahjustada.

7.2.3 Aku tagasi paigaldamine

Kui laadimine on lõpetatud:

1. eemaldage aku oma korpusest

akulaadijas (jn 16.A) (ärge jätkake laadimist, kui laadimine on lõppenud);

2. lahutage akulaadija (jn 16.B) elektrivõrgust;

3. paigaldage aku oma korpusse

masinas (jn 11.A) või ühte akukoti sektsioonidest (jn 6) (kui on saadaval);

4. lükake seda, kuni kuulete klõpsatust, mis

annab märku selle kohale lukustumisest ja elektriühenduse loomisest.

• Pärast kasutamist puhastage masin puhta, neutraalse pesuvahendiga niisutatud lapiga.

• Kuivatage korralikult pehme ja kuiva lapiga. Jäänud niiskus võiks muidu põhjustada elektrilöögiohu.

• Mitte kasutada agressiivseid või lahusti omadustega puhastusvahendeid plastmassist osade või käepidemete puhastamiseks.

• Ärge kasutage veejuga ja vältige mootori ja elektriliste komponentide märjakssaamist.

• Hoidke tiivik alati puhtana tolmust ja prügist, selleks puhuge suruõhku läbi võre. Ärge pritsige tiivikut veega.

• Mootori ja aku ülekuumenemise ja kahjustuste vastu aitab õhu sissetõmbevõrede hoidmine puhtana ja kõrvaliste esemeteta.

7.4 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.

• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.ET - 13

TÄHTIS Ladustamise ohutuseeskirju vt lõik 2.4. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.

8.1 MASINA HOIUSTAMINE

Kui masin pannakse hoiule:

1. eemaldage aku korpusest ja

laadige seda (lõik. 7.2.2).

2. Enne suletud ruumi jätmist

4. Veenduge, et ei ole lahtiseid või kahjustatud

osi. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole;

– kuivas keskkonnas – kaitstuna ilmastikutingimuste eest; – Väljaspool laste haardeulatust; – Kontrollige, kas olete eemaldanud kõik võtmed ja hooldusel kasutatud tööriistad.

Akut tuleb hoida varjulises, jahedas ruumis, kus poleks niiskust. MÄRKUS Kui seadet ei kasutata pikka aega, laadige akut iga kahe kuu tagant, et selle kestvust pikendada.

9. KÄITLEMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada või transportida, tehke järgmist: – seisake masin (lõik 6.5); – eemaldage aku korpusest ja laadige seda (lõik. 7.2.2); – hoidke masinat ainult käepidemetest ja suunake torud nii, et nad ei segaks. Kui masinat transporditakse sõiduvahendil, siis tehke järgmist: – eemaldage torud; – kinnitada masin köite või kettide abil; – asetage see nii, et see ei kujutaks endast kellelegi ohtu.

10. TEENINDUS JA REMONT

Käesolevas juhendis on antud kõik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Kõik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused. Kõik volitamata keskustes või kvalitseerimata isikute poolt tehtud toimingud tühistavad täielikult garantii ja valmistaja kohustused ning vastutuse.

• Garantiiremonti ja -hooldust tohib teha ainult volitatud teeninduses.

• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.

• Mitteoriginaalvaruosade ja tarvikute kasutamine ei ole heaks kiidetud, nende kasutamine seab ohtu masina ohutuse ning vabastab tootja kogu vastutusest.

• Soovitatav on masin saata kord aastas hooldamiseks ja ülevaatuseks volitatud teenindusse.

Garantii katab kõik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt järgima kõiki lisatud dokumentatsioonis antud juhiseid. Garantii ei kata kahjusid, mis on tingitud:

• ebaõige või lubamatu kasutus ja monteerimine;

• mitte-originaal varuosade kasutamine;

• selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud. Garantii ei kata järgmist:

• kulumaterjalide tavalist kulumist;

• normaalne kulumine. Ostjat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel ostja oma maa seadustega talle ette nähtud õigusi.ET - 14

12. HOOLDUSTÖÖDE TABEL

Töö Sagedus Märkused MASIN Kõikide kinnituste kontrollimine Iga kord enne kasutamist lõik. 7.4 Ohutuskontrollid / Juhtseadmete kontrollimine Iga kord enne kasutamist lõik. 6.2 Aku laetuse seisu kontroll Iga kord enne kasutamist * Aku laadimine Iga kord pärast kasutamise lõpetamist lõik. 7.2.2

Masina ja mootori puhastamine Iga kord pärast kasutamise lõpetamist lõik. 7.3 Kontrollige, et masinal ei oleks kahjustusi. Vajadusel võtke ühendust volitatud teeninduskeskusega. Iga kord pärast kasutamise lõpetamist

gaasitrikli vajutamise peale Aku puudub või pole õigesti sisestatud Veenduge, et aku oleks õigesti paigaldatud (lõik 7.2.3) Aku tühi Kontrollige aku olekut ja vajaduse korral laadige seda (lõik 7.2.2) Gaasitrikkel on katki või puhur rikkis Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

2. Mootor seiskub töö ajal

Aku pole õigesti sisestatud Veenduge, et aku oleks õigesti paigaldatud (lõik 7.2.3) Aku tühi Kontrollige aku olekut ja vajaduse korral laadige seda (lõik 7.2.2)

aga puhuri torust ei tule õhku Puhuri toru ummistunud või kaetud Peatage masin, eemaldage aku ja puhastage takistustest.

4. Töö ajal on kuulda

liigset müra ja/ või vibratsioone Masina osad on lõdvenenud või kahjustatud Pange masin kohe seisma, eemaldage aku ja: – kontrollida kahjustusi; – kontrollida, kas on lõdvenenud osi ja need kinnitada; – vahetada välja või parandada kahjustatud osa samasuguste omadustega osadega.

töö ajal suitsu Puhur rikkis. Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

6. Aku kestab vähe aega

Rasked kasutustingimused suurema voolutarbimisega Optimeerige tööd (lõik 7.2.1) Aku pole töövajadusteks piisav Kasutage teist akut või võimsamat akut (lõik 14.1) Aku kestvus on kehvenenud Ostke uus akuET - 15

RIKE VÕIMALIK PÕHJUS PARANDUS

7. Akulaadija ei lae

Aku pole akulaadijasse õigesti sisestatud Kontrollige, kas see on õigesti paigaldatud (lõik 7.2.3) Ebasoodsad keskkonnatingimused Laadige akut nõutud keskkonnas (vt aku/akulaadija juhendit) Mustad kontaktid Puhastage kontaktid Puudub pinge akulaadijas Kontrollige, et pistik oleks sees ja et pistikupesas oleks vool sees Defektne akulaadija Asendage originaalvaruosaga Kui rike ei kao, siis lugege aku/akulaadija juhendi

8. LED indikaator (Joon.

8.E) jääb stabiilses režiimis SISSE Enesekontroll ebaõnnestus Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.

9. LED indikaator (Joon.

8.E) jääb vilkuvas režiimis SISSE Aku kommunikatsiooniviga Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole. Rootor blokeeritud Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole. Praegune ülekoormus Optimeerige masina kasutamist. PCB ülekuumenenud Masinat ei tohi kasutada. Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole. Kui probleemid jätkuvad ka pärast abinõude tarvitusele võtmist, siis pöörduge edasimüüja poole.

Saadaval on eri võimsusega akud erinevateks otstarveteks (jn 17). Nimekirja selle masina jaoks heakskiidetud akudest leiab tehniliste andmete tabelist.

Seadet kasutatakse kahe aku paigutamiseks ja see tagab masina tööks vajaliku elektrienergia. See on varustatud kaabliga, mida kasutatakse masinaga ühendamiseks (jn 1.I), ja valitsaga (jn 7.B), mida kasutatakse ühe kahest akust valimiseks (asendid „1“ ja „2“) ning väljalülitamiseks („OFF“).

1. Engedje fel a gázkart

• batteriväljare (Fig. 7.B)

Kaasaskantav aiapuhur a) Tüüp / Põhimudel c) Matrikkel d) Mootor: aku

3. Vastab direktiivide nõuetele:

4. Viide ühtlustatud standarditele
