HASZNÁLATI ÚTMUTATÓ H 41MB HITACHI

Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji. OSTRZEŻENIE ○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej. ○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy elektronarzędzia oraz praca na biegu jałowym w stanie gotowości). WSKAZÓWKA W związku z prowadzonym przez fi rmę HITACHI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 000BookH41MB.indb47000BookH41MB.indb47 2014/10/2214:47:462014/10/2214:47:4648 Magyar pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet. b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget. A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, a nem csúszó biztonsági cipő, a védősisak vagy a hallásvédő eszköz csökkenti a személyi sérüléseket. c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) Ne nyúljon át a gép felett. Mindig álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi, hogy a szerszámgépet a váratlan helyzetekben is jobban irányítsa. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, akkor gondoskodjon arról, hogy ezeket csatlakoztassák és megfelelően használják. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Az ilyen megel őző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek használják a szerszámgépet. Képzetlen felhasználók kezében a szerszámgépek veszélyesek. e) Tartsa karban a szerszámgépeket. Ellenőrizze, hogy a szerszámgépen nincsenek-e elállítódva vagy beszorulva a mozgó alkatrészek, nincsenek-e törött alkatrészek, vagy van-e más körülmény, amely befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

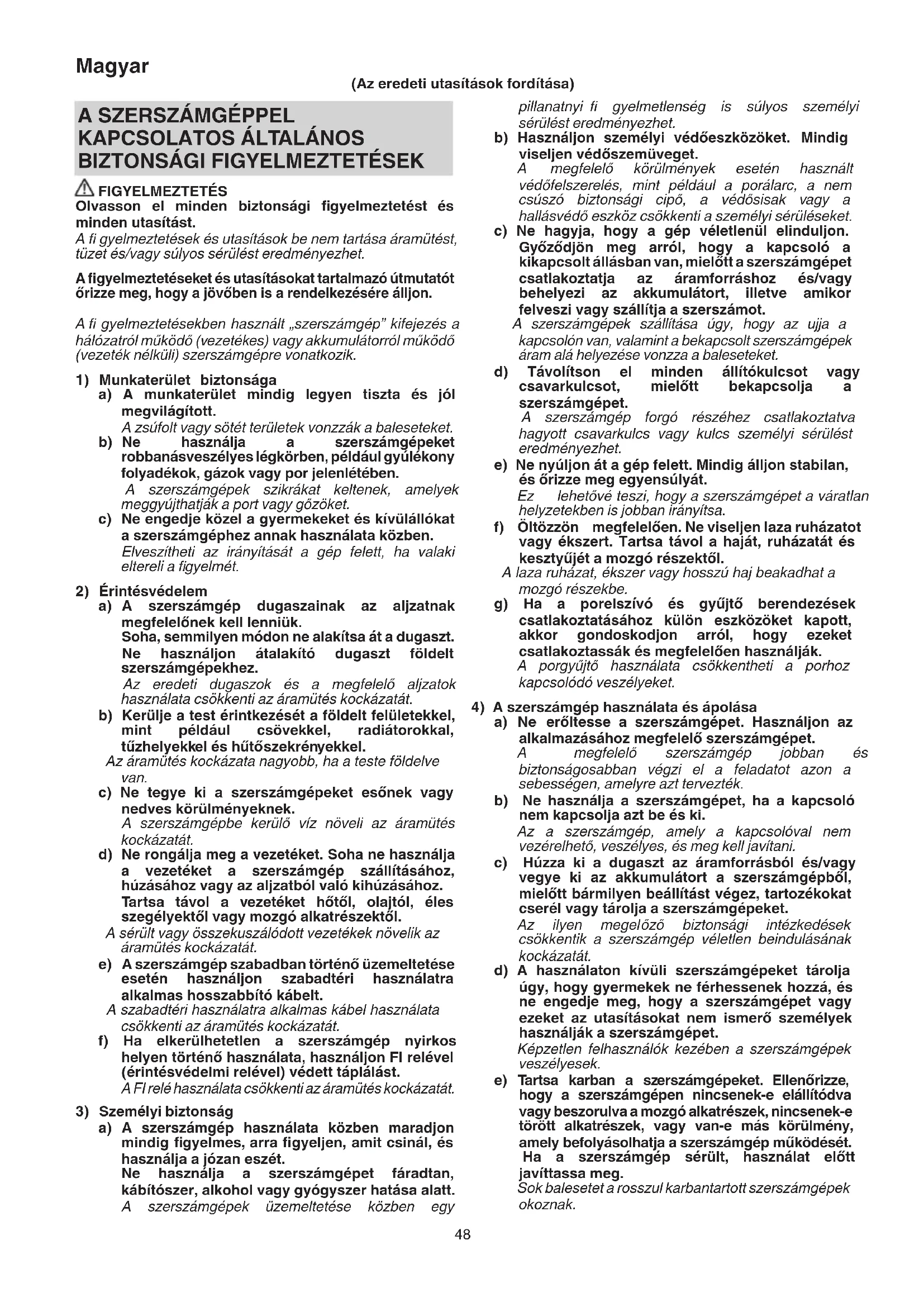

FIGYELMEZTETÉS Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket. b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józan eszét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. A szerszámgépek üzemeltetése közben egy (Az eredeti utasítások fordítása) 000BookH41MB.indb48000BookH41MB.indb48 2014/10/2214:47:462014/10/2214:47:4649 Magyar f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínű, hogy elakadnak, és könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá. A bontókalapáccsal kapcsolatos biztonsági fi gyelmeztetések

1. Viseljen fülvédőt.

Az erős zaj halláskárosodást okozhat.

2. Ha az eszközhöz tartozik segédnyél, használja.

A fúró feletti irányítás elvesztése személyi sérülést okozhat.

3. A szerszámgépet a szigetelt markolófelületeknél fogja,

ha olyan műveletet végez, amely során a vágóeszköz rejtett vezetékekhez vagy a saját kábeléhez érhet. Ha a vágóeszköz feszültség alatt lévő vezetékkel érintkezik, a szerszámgép szabadon álló fémrészei is feszültség alá kerülhetnek, és megrázhatják a gép kezelőjét.

1. Ügyeljen rá, hogy a használni kívánt hálózati forrás

megfeleljen a termék adattábláján feltüntetett hálózati követelményeknek.

2. Ügyeljen rá, hogy a hálózati kapcsoló OFF (KI) állásba

legyen kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzathoz, hogy a hálózati kapcsoló ON (BE) állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet okozhat.

3. Ha a munkaterület a hálózati forrástól távol található,

használjon megfelelő keresztmetszetű és névleges teljesítményű hosszabbító kábelt. A hosszabbító kábelt a lehető legrövidebbre kell fogni.

4. Üzemelés közben vagy közvetlenül az üzemelést

követően ne érintse meg a fúróhegyet. A fúróhegy üzemelés közben jelentős mértékben felmelegszik, és súlyos égési sérüléseket okozhat.

5. Mielőtt a fal, padlózat, vagy a mennyezet vésésébe

illetve fúrásába kezdene, győződjön meg róla, hogy nincseneke jelen beépített elektromos kábelek vagy vezetékek.

6. A vésőkalapács néha akkor sem indul el, ha a kapcsoló

be van kapcsolva, a motor üzemel, és a szerszámfej a bontandó felülethez van nyomva. Ilyen esetben kapcsolja ki a kapcsolót, nyomja ismét a szerszámfejet a bontandó felülethez, és kapcsolja be-ki a kapcsolót. Ekkor a vésőkalapácsnak be kell indulnia. Ismételje meg ezt az eljárást néhány percen keresztül, hogy a vésőkalapács felmelegedjen; ezután az a BEKAPCSOLT-RETESZELT állásba kapcsolva rendesen üzemelni fog.

7. Fúrórúdak, vágófejek, és egyéb szerszámfejek

használata során csak a vállalatunk által tervezett valódi alkatrészeket használjon.

8. Munka közben mindig fogja a fogantyút es az

oldalfogantyút. A szerszámot munka közben nem szabad az (A) karmantyúnál fogva tartani. Ha ilyen esetben véletlenül meghúzza a karmantyút, a kőzetfúró rúd kiugorhat a helyéről.

FI-relé használata minden esetben 30 mA vagy annál kisebb névleges maradékárammal javasolt. SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. H41MB : Vésökalapács Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. Bekapcsolás Kikapcsolás Húzza ki az elektromos csatlakozót a dugaljból

II. osztályú szerszám

SZABVÁNYOS KIEGÉSZÍTŐK

A főegységen (1) kívül a csomag az alábbi tartozékokat tartalmazza. ○ Hordtáska .....................................................................1 ○ Kőzetfúró rúd (SDS-max szárú) ....................................1 ○ Oldalfogantyú ...............................................................1 A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

Beton bontása, beton vésése, hornyolás, darabolás. Alkalmazási példák: Csővezetékek és elektromos vezetékek lefektetése, egészségügyi létesítmények telepítése, gépek beszerelése, vízellátási és csatornázási munkák, belső munkák, kikötői létesítmények, és egyéb általános építészeti munkák. 000BookH41MB.indb49000BookH41MB.indb49 2014/10/2214:47:462014/10/2214:47:4650 Magyar

Feszültség (területenként) (110 V, 230 V, 240 V) Felvett teljesítmény 930 W Ütésszám teljes terhelésnél 3000 min

Súly (tápkábel és oldalfogantyú nélkül) 5,1 kg MEGJEGYZÉS A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

ÖSSZESZERELÉS ÉS HASZNÁLAT

A kapcsoló használata 3 85 A bontókalapács használata * 4 85 A szénkefék cseréje 5 85 A tartozékok kiválasztása ― 86

• A bontókalapácsot a szerszám önsúlyának használatával működtesse. A teljesítmény nem lesz nagyobb, ha a szerszámot a munkafelülethez nyomja vagy erővel nekilöki. Csak akkora erővel tartsa a bontókalapácsot, ami a reakciónyomás ellensúlyozásához kell. FIGYELEM Hosszú ideig történő használat során a henger köpenye átforrósodik. Ügyeljen rá, nehogy emiatt megégesse a kezét.

Ez a gép légmentesen zárt kivitelű, hogy védve legyen a por bejutása, illetve a kenőzsír szabadba jutása ellen. Ezáltal a készülék hosszú időn keresztül használható a kenőzsír pótlása nélkül. A gép hasznos élettartamának meghosszabbítása érdekében azonban időnként cserélje le a zsírt. A kenőzsír cseréjét a következők szerint kell elvégezni:

1. A kenőzsír cseréjének gyakőrisága

A szénkefék cseréjekor ellenőrizze a kenőzsír állapotát. (Lásd a KARBANTARTÁS ÉS ELLENŐRZÉS című fejezet 4. pontját). A zsír kicserélését a legközelebbi hivatalos Hitachi szervizközponttól kérheti. Amennyiben saját magának kell kicserélnie a kenőzsírt, a következő lépések szerint járjon el.

2. A kenőzsír lecserélése

FIGYELEM Zsírcsere előtt kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót a dugaszoló aljzatból. (1) Vegye le a hajtómű burkolatát, és törölje ki a benne levő régi zsírt. (2) Tegyen a hajtóműházba 35 gramm (a hajtókar elfedéséhez szükséges szokásos mennyiség) Hitachi "A" elektromos kalapácszsírt. (3) A zsír lecserélése után szilárdan szerelje fel a forgattyúház fedelét. MEGJEGYZÉS A Hitachi "A" elektromos kalapácszsír alacsony viszkozitású. Az elfogyott kenőzsír szükség esetén egy Hitachi szakszerviztől beszerezve pótolható.

KARBANTARTÁS ÉS ELLENŐRZÉS

FIGYELEM A súlyos balesetek elkerülése érdekében ügyeljen arra, hogy a szerszámgép KI legyen kapcsolva, és mindig húzza ki a dugaszt a hálózati csatlakozóból.

1. A tartozékok ellenőrzése

Mivel az eltompult eszközök (pl. véső- vagy vágófejek) használata csökkenti a hatékonyságot és a motor meghibásodását okozhatja, azonnal élezze meg vagy cserélje ki az eszközt, ha kopást észlel rajta.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A motor tekercse az egész szerszámgép „szíve_”. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A szénkefék ellenőrzése (5. ábra)

A motorban szénkefék találhatók, melyek idővel elhasználódnak. Ha elérik vagy megközelítik a kopási határt ⓐ, a motor meghibásodik. Ha a motor automatikus leállítású szénkefékkel van felszerelve, akkor automatikusan leáll. Ilyenkor mindkét szénkefét ki kell cserélni a 5. ábrán található számjelzéssel ⓑ ellátott szénkefékre. Ezenkívül a szénkeféket mindig tartsa tisztán, és ügyeljen rá, hogy azok szabadon csúszhassanak a kefetartókban.

5. A szénkefék cseréje (5. ábra)

Lazítsa fel a két rögzítő csavart, és vegye le a végelzáró burkolatot. Vegye ki a kefetartókat és a szénkeféket. A szénkefék kicserélése után húzza meg szorosan a kefetartókat, és helyezze vissza végelzáró burkolatot, majd húzza meg szorosan a két rögzítőcsavart. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. GARANCIA A Hitachi Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba. Információk a rezgéssel kapcsolatban EN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Vésés: Rezgéskibocsátási érték:

Bizonytalanság: K = 4,5 m/s

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható. 000BookH41MB.indb50000BookH41MB.indb50 2014/10/2214:47:462014/10/2214:47:4651 Magyar FIGYELMEZTETÉS ○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől. ○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik). MEGJEGYZÉS A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 000BookH41MB.indb51000BookH41MB.indb51 2014/10/2214:47:462014/10/2214:47:4652 Čeština

Teljes felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az EN60745-1, EN60745-2- 6, EN55014-1, EN55014-2, EN61000-3-2 és EN61000-3-3 szabványoknak illetve szabványosítási dokumentumoknak, az Európa Tanács 2004/108/EK, 2006/42/EK és 2000/14/EK Direktíváival összhangban. Ez a termék is megfelel a 2011/65/EU RoHS irányelvnek. Az Hitachi Koki Europe Ltd. Európai Szabványkezelője fel van hatalmazva a műszaki fájl elkészítésére. 2000/14/EC

• Akészülék típusa: Kézi betontörő szerszám

• Típusszám: Hitachi Vésökalapács H41MB

• Akészülék súlya: 5,3 kg

• Megfelelőségi eljárás: Annex VI

• Értesített hatóság: CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Németország

• Mért hangteljesítmény szint: 103 dB

• Garantált hangteljesitmény szint: 105 dB
