H 41MB - Bormașină HITACHI - Manual de utilizare gratuit

Tip produs	Ciocan de demolare
Marcă	Hitachi
Model	H 41MB
Tensiune de alimentare	110 V / 230 V / 240 V în funcție de zonă
Putere absorbită	930 W
Rată de percuție la sarcină maximă	3000 min⁻¹
Greutate (fără cablu și mâner lateral)	5,1 kg
Tip de mandrină	SDS max
Accesorii incluse	Vârf de dăltuire (SDS max), mâner lateral, cutie de transport
Aplicații principale	Distrugere beton, dăltuire, canelare, tăiere bare
Clasă de protecție	Clasa II
Valoare emisie vibrații (dăltuire)	14,7 m/s² (incertitudine K = 4,5 m/s²)
Ungere	Unsoare pentru ciocan electric Hitachi A, 35 g standard
Tip perii de cărbune	Cu oprire automată
Întreținere periodică	Verificare și înlocuire perii de cărbune, înlocuire unsoare
Reparabilitate	Piese de schimb identice prin service autorizat Hitachi
Instrucțiuni de siguranță	Purtați ochelari și protecție auditivă, utilizați un DDR dacă umed, deconectați înainte de întreținere
Garanție	Conform reglementărilor naționale (cu excepția uzurii normale și utilizării necorespunzătoare)

Întrebări frecvente - H 41MB HITACHI

Cum se instalează un vârf de dăltuire pe H 41MB?

Pentru a monta un vârf, utilizați tija SDS max. Introduceți-l în mandrină până când se fixează. Pentru a-l scoate, trageți inelul de blocare înapoi și scoateți vârful. Consultați figura 1 din manual.

Care este procedura de înlocuire a unsorii?

Deconectați unealta. Scoateți capacul manivelei și ștergeți unsoarea veche. Aplicați 35 g de unsoare pentru ciocan electric Hitachi A pe tija de conectare. Puneți la loc capacul și strângeți. Faceți acest lucru periodic, în special la schimbarea periilor.

Cum se verifică uzura periilor de cărbune?

Deconectați unealta. Scoateți capacul posterior al periilor. Verificați lungimea: dacă este aproape de limita de uzură (aproximativ 8 mm), înlocuiți periile cu altele noi de aceeași referință. Asigurați-vă că alunecă liber în suporturi.

Ce fac dacă ciocanul de demolare nu pornește?

Verificați mai întâi întrerupătorul: trebuie să fie în poziția ON. Asigurați-vă că ștecherul este bine conectat. Dacă motorul funcționează dar unealta nu lovește, apăsați capul împotriva suprafeței, apoi porniți și opriți de mai multe ori pentru a acționa mecanismul.

Ce accesorii pot folosi cu H 41MB?

Această unealtă acceptă accesorii cu tijă SDS max: vârfuri de dăltuire, dălți, răzuitoare etc. Utilizați exclusiv accesorii originale Hitachi pentru a garanta siguranța și performanța.

Pot folosi un prelungitor electric?

Da, dar alegeți un cablu prelungitor de secțiune suficientă (cel puțin 2,5 mm² pentru 230V) și cât mai scurt posibil. Pentru uz exterior, utilizați un model adaptat și protejat împotriva intemperiilor.

Care este valoarea vibrațiilor acestei unelte?

Valoarea emisiei de vibrații (dăltuire) este de 14,7 m/s² cu o incertitudine K de 4,5 m/s². Această valoare poate varia în funcție de utilizare. Purtați mănuși antivibrații dacă este necesar.

Cum se curăță unealta după utilizare?

Deconectați întotdeauna unealta înainte de curățare. Ștergeți părțile exterioare cu o cârpă uscată sau ușor umedă. Nu utilizați solvenți. Curățați fantele de ventilație pentru a evita supraîncălzirea.

Unde găsesc piese de schimb sau service post-vânzare?

Adresați-vă unui service autorizat Hitachi (consultați lista pe site-ul oficial). Utilizați numai piese de schimb originale pentru a garanta siguranța și conformitatea.

Care este puterea mașinii de găurit H 41MB?

Puterea absorbită este de 930 W, ceea ce permite o rată de percuție de 3000 de lovituri pe minut la sarcină maximă. Este un ciocan de demolare puternic, potrivit pentru lucrări grele.

MANUAL DE UTILIZARE H 41MB HITACHI

Nerespectarea avertismentelor si a instruktiunilor poate avea ca efect producerea de socuri eletrice, incendii si/sau vatakari grave.

Păstrați toate averismenteleși toate instrucțiunile, pentru a le putea consulta pe viitor.

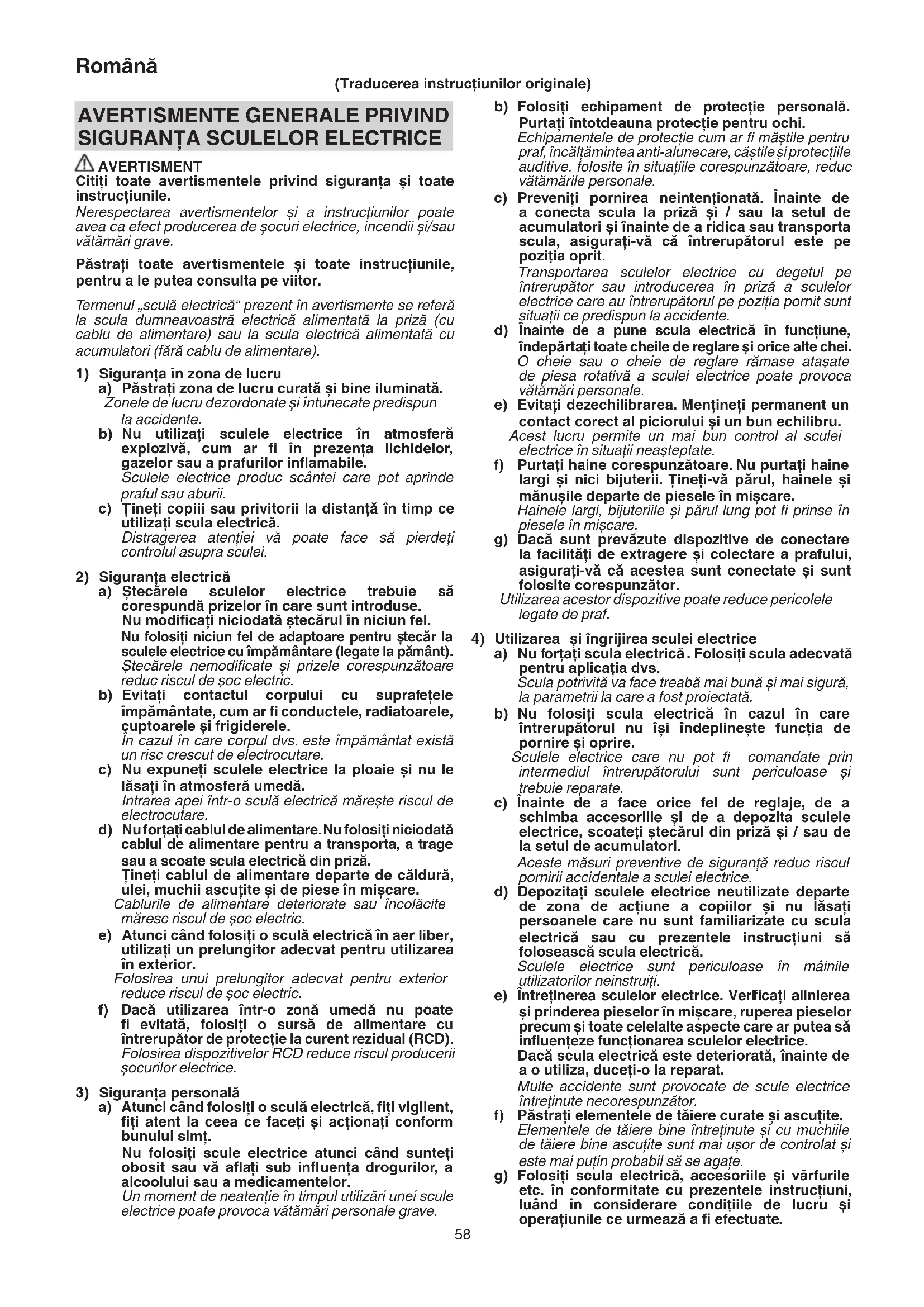

Termenul „sculă electrică" prezent in averitamente se referă la scula dumneavoastră electrică alimentata la przyă (cu cablu de alimentare) sau la scula electrică alimentata cu accumulatori (fara cablu de alimentare).

1) Siguranta in zona de lucru

a) Păstrati zona de lucru curatași bine iluminata.

Zonele de lucrudezordonate si intunecate predisun la accidente.
b) Nuutilizati sculeleelectricineatmosfera
exploziva,cumarfi in prezena lichidelor,
gazelorsauaprurilor inflamabile.
Sculeleelectricproduscanteicarepotaprinde
praful Sauaburii.
c) Tineti copii sau privitorii la distanţă in tamp ceutilizati scula electrică.

Distragerea atentiei va poate face sa pierdeti controlul asupra sculei.

2) Siguranta electrica

a) Stecarele sculelor electrice trebuie sa corespunda prizelor in care sunt introduse. Nu modificati niciodata stecarul in niciun fel. Nu folositi niciun fel de adaptoare pentru stecar la sculele electrice cu impamantare (legate la pamnt). Stecarele nemodificate si prizele corespunzatoare reduc riscul de soc electric.
b) Eviti contactul corpului cu suprafetele impamantate, cum ar fi conducutele, radiatoarele, cuptoarele si frigiderele. In cazul in care corpul dvs. este impamantat exista un risc crescut de electrocutare.
c) Nu expuneti sculele electrice la ploaie si nu le lasati in atmosfera umeda. Intrarea apei intr-o scula electrica mareste riscul de electrocutare.
d) Nu fortăci cablul de alimentare. Nu folositi niciodata cablul de alimentare pentru a transporte, a trage sau a scoate scula electrică din priză. Tineti cablul de alimentare departe de caldură, ulei, muchii ascutiteși de PIESE in miscare.

Cablurile de alimentare deteriorate sau incolacite maresc riscul de soc electric.

e) Atunci cand folositi o scula electrica in aer liber, utilizati un prelimungitor adecvat pentru utilizesa in exterior. Folosirea unui prelimungitor adecvat pentru exterior reduce riscul de soc electric.
f) Daca utilizes area intr-o zona umeda nu poate fi evitat, folosi o sursa de alimentare cu intrerupator de protectie la curent rezidual (RCD). Folosirea dispositivelor RCD reduce riscul producerii socurilor eletrice.

3) Siguranta personală

a) Atunci cand folosi i o scula eletrica, fiti vigilent, fiti atent la ceea ce faceti si actionati conform bunului simt. Nu folosi scule electrice atunci cand sunteti obosit sau va aflati sub influenta drogurilor, a alcoholului sau a medicamentelor. Un moment de neatentie in timpul utilizari unei scule electrice poate provoca vatamari personale grave.

b) Folosi t echipament de protectie personala. Puratai intotdeauna protectie pentru ochi. Echipamentele de protectie cum ar fi masteile pentru praf, incaltamintea anti-alunecare, castile si protectiile auditive, folosite in situatiile corespunzatoare, reduc vatatamrile personale.
c) Preveniti pornirea neintentionata. Inante de a conecta scula la priza s / Sau la setul de accumulatori si inante de a ridica sau transporte scula, asigurati-va ca intrerupatorul este pe pozitia oprit.

Transportarea sculelor electrice cu degetul pe intrerupator Sau introducerea in przy a sculelor electricare au intrerupatorul pe poziia pornit sunt situati ce predispun la accidente.

d) Inainte de a pune scula electrica in functiune, indepartati toate cheile de reglare si orice alte chei. O cheie sau o cheie de reglare ramase atasate de piesa rotativa a sculei eletrice poate provoca vatamari personale.
e) Evitati dezechilibrarea. Mentineti permanent un contact corect al piciorului si un bun echilibu. Acest lucru permite un mai bun control al sculei electrice in situati neasteptate.
f) Purtati haine corespunzatoare. Nu purtati haine largi si nici bijuterii. Tineti-va parul, hainele si manusile departe de piessele in miscare. Hainele largi, bijuteriile si paul lung pot fi prinse in piessele in miscare.
g) Daca sunt prevazute dispositive de conectare la facilitati de extragere si colectare a prafului, asigurati-va ca acestea sunt conectate si sunt folosite corespunzator.

Utilizarea acestor dispositive poate reduce pericolele tegate de praf.

4) Utilizarea si ingrijirea sculei electrice

a) Nu forati scula electrica. Folosi scula adecvata pentru aplicata dvs. Scula potrivita va face treabă mai bunăși mai sigură, la parametrii la care a fost proiectata.
b) Nu folosi scula electrica in cazul in care intrerupatorul nu işi indeplineste functia de pornire si oprine.

Sculele electrice care nu pot fi comandate prin intermediul intrerupatorului sunt periculoase si trebuie reparate.

c) Inainte de a face orice fel de reglaje, de a schimba accesoriile si de a deposita sculele electrice, scoateti stecarul din priză si / sau de la setul de accumulatori.

Aceste māsuri preventive de siguranta reduc riscul pornirii accidentale a sculei electrice.

d) Depozitate sculele electrice neutilizate departe de zona de actiene a copilor si nu lasati personale care nu sunt familiarize cu scula electrica sau cu prezentele instruciuni sa foloseasca scula electrica.

Sculele electrice sunt periculoase in mainile utilizatorilor neinstruiti.

e) Intretinerea sculelor electrice. Verificati alinierea si prinderea pieselor in miscare, ruperea pieselor precum si toate celealte aspecte care ar putea sa influenteze functionarea sculelor electrice.

Dacă scula electrică este deteriorata, inainte de a o/utiliza, duceti-o la reparat.

Multe accidente sunt provocate de scule electrice intretunate necorespunzator.

f) Păstrati elementele de tăiere curateși ascuțite. Elementele de tăiere bine intretnuteși cu muchiile de tăiere bine ascuțite sunt mai ușor de controlatși este mai putin probabilităși se agate.
g) Folosi scula electrica, accesoriile si varfurile etc. in conformitate cu prezentele instruantiuni, luand in considerare conditiile de lucru si operatiunile ce urmeaz a fi efectuate.

Folosirea sculei electrice pentru alte operatiuni decat cele prevazute poate avea ca efect aparita unor situata periculoase.

5) Service

a) Scula electrica trebuie reparata de o persona calificata, folosind numai piese de schimb identice.

Astfel se asigura mentalirea sigurantei sculei electric.

PRECAUTIE

Tineti copii si personeile inflme la distanta.

Atunci cand nu este folosita, scula electrica trebuie depositată departe de zona de actiune a copilor si a personelor infirme.

AVERTISMENTE DE SIGURANTA CIOCAN DEMOLATOR

1. Purtati protectii pentru urechi.

Expunerea la zgomot poate duce la pierderea auzului.

1. Folosi t manerul / manerele auxiliar(e), dacau fost furnizate impunacu scula.

Pierderea controlului poate provoca vătamari personale.

1. Tineti scula electrica doar de manerele izolate, atunci cand se executa o operatiune de taiere in care scula ar putea atinge cabluri ascunse sau propriul cablu.

Accesorile de taiere si de fixare care intrain contact cu un cablu, sub tensiune pot pune, sub tensiune' partile metalice descoperite pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Asiguratvá cá sursa de curent ce urmeazá a fiutilizata este conforma cerintelor specifie pe placuţa produsului.
2. Asigurat-va cã intrerupatorul este in poziţia de INCHIS. Daca stecarul este conectat la przyãn timp ce intrerupatorul este in poziţia de DESCHIS, scula electrică va intra in functiune imediat, ceea ce ar putea produce un accident grav.
3. Atunci cand zona de lucru este departe de sursa de curent, folosiitu un prelimungitor de sectiune si capacitate nominală suficiente. Prelungitorul trebuie sa fie CAT mai scurt posibil.
4. Nu atingeti varful in timpul sau imediat dupa fonctionare. Acesta se incinge in timpul functionarii si poate cauza raniri grave.
5. Inainte de a incepe s aspargeti, daltuii sa sa gauriti un perete, o podea sau un tavan, asigurati-vacn in interiorul acestora nu sunt ingropate cabluri sau conductori electrici.
6. Chiar dacă comutatorul este in positia pornit, motorul functionează si vârful sculei este apăsatape suprafata de demolare, uneori ciocanul nuincepe sa functioneze.
   In aceste cazuri, aduceti comutatorul in positia oprit, apasati din nou varful sculei pe suprafata de demolare si apoi porniti si opriti din nou cu ajutorul comutatorului.
   Aceasta ar trebui sā puna in functiune ciocanul pentru demolare. Repetati această procedura cateva minute până cand ciocanul de demolare se incalzeste, dupa care acesta va functiona cand este comutat la ON-LOCK (BLOCARE IN POZITIA PORNIT).
7. Cand utilizi unelte precum spituri, cutite etc., asigurativa căutilizati piesele originale proiectate de compania noastră.
8. Aveci grijsa tinei manerul si manerul lateral in timpul lucrului. Nu tinei de manerul (A) in timpul lucrului. Dacarageti de acesta din greseală, spitul poate sari afara.
9. RCD
   Se recomanda folosirea constantă a unui intrerupător de protectie la current rezidual, cu un current rezidual nominal de 30 mA sau mai putin.

SIMBOLURI

ATENTIE

In cele ce urmeaza sunt prezentate simbolorile folosite pentru masina. Inainte de utilizare, asigurati-va ca intelegeti semnificatia acestora.

H41MB : Ciocan demolator
Citiți toate avertismentele privind siguranța și toate instrucțiunile.
Numai pentru tările membré UE Nu aruncași această sculă electrică impreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acisteia în conformitate cu législatțiile nationale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediuînconjurător.
I	Pornire
O	Oprière
B	Deconectăși ștečărul de la priză
C	Instrument clasa II

ACCESORII STANDARD

In afară de unitatea principală (1), pachetul contine accesorile de mai jos.

Carcasa. 1
Spit (coadã max SDS) 1
O Maner lateral 1
Accesorile standard sunt supuse modificarilor fara notificare prealabila.

APLICATII

Demolare beton, daltuire beton, ciopire, taiere bara.

Exemplaplicatie:

Instalare de conducte si cabluri, instalare grupuri sanitare, instalare utilaje, alimentare apa si lucrari drenaj, sarcini interioare, instalati portuare si alte lucrari de constructii civile.

SPECIFICATII

Tensiune (in functie dezonă)	(110 V, 230 V, 240 V)
Alimentare cu electricitate	930 W
Impact la sarcină completă	3000 min-1
Greutate(fãră cablu,��er lateral)	5,1 kg

NOTÄ

Ca urmare a programului continuù de cercetare Şi dezmoltare derulat de HITACHI, prezentele specificazioni pot fi modificare fára notificare prealabilită.

ASAMBLARE SI OPERARE

Actiune	Figură	Pagină
Montarea unei unelte 1 85
Selectarea poziției de lucru a uneltei 2	85
Utilizarea intrerupătorului 3 85
Modalitate de utilizesare a ciocanului demolator*	4	85
Înlocuireapeiilor de cărbune 5 85
Selectarea accesoriilor — 86

• Operati ciest ciocan demolator, utilizand greutatea sa proprie. Acesta nu va da un randament mai mare dacă este apăsat sau impins cu forța contra suprafetei de prelucrat.

Tineti acest ciocan demolator cu o forta suficienta pentru a-i contracara reactiile.

PRECAUTIE

După o perioada prelungita de'utilize, carcasa cilindrului devine fierbinte. Prin urmare, aveți grijă sa nu va ardeți mainile.

INLOCUIREA VASELINEI

Această masină are o constructie ermeticață impotrivă pătrunderii aerului pentru proteția impotrivă prafului și scurgerea lubriciantului. Masina poate fi folosită o perioadă indelungata de temp fara a se adauga lubriciant. Totusi, pentru a-i mentine durata de serviciu, este necessitiesă inlocuirea lubriciantului. Inlocuiți lubriciantul conform celor descrise mai jos.

1. Periode de inlocuire a lubrifiantului

Lubrifiantul va fi inlocuit o data cu schimbarea periei de carbune (vezi punctul 4 din sectiunea INTRETINERE S I VERIFICARE.) Solicati inlocuirea lubriciantului la cel mai apropriat centru de service autorizat Hitachi.

In cazul in care sunteti forati să inlocui singuri lubriciantul, va rugam să procedati conform punctelor urmatoare.

2. Cum se inlocueste lubriciantul

PRECAUTIE

Inainte de inlocui lubriciantul, decuplate maşina si scoateti stecherul din priză.

(1) Demontati capacul in forma de cot si eliminati complet vechiul lubrifi ant din interior.
(2) Introduciţi 35 g (volumul standard pentru acoperirea tijei de conectare) de Hitachi Electric Hammer Grease A (Vaselină pentru ciocan) in carterul motorului.
(3) După inlocuirea lubriciantului, montati corect capacul in forma de cot.

NOTÅ

lubrifiantul Hitachi Electric Hammer Grease A este un lubrifiant cu vascozitate redusa. Dupa epuizarea lubricantului, cumparați alto de la centrele de service autorizate Hitachi.

INTRETINERE ŞI VERIFICARE

PRECAUTIE

Aveti grijä sa decuplate scula si sa scoatei stecarul din priză, pentru a evita un accident grav.

1. Verifi carea accesoriilor

Deoareceutilizarea unui accesioriu tocit,cum ar fi un varf de demolare, o lamă etc. va reduce eficienta Şi vaduce la posibile defectiuni ale motorului, ascutiti sau inlocuti componentele cu unele moi, imediat ce observati abraziuni.

2. Inspectarea suruburilor de asamblare

Inspectatu cu regularitate toate suruburile de asamblare si asigurati-va ca sunt fixate corespunzator. Daca exista suruburi care nu sunt fixe, fixati-le imediat. Nerespectarea avertismentului poate duce la riscuri grave.

3. Intretinerea motorului

Bobina motorului este componenta principala a sculei electrice. Aveti grijă să nu deteriorati bobinași/sau să nu o udăti cuULEi sau apă.

4. Inspectarea periilor de carbune (Fig. 5)

Motorul utilizează perii de carbune, care sunt elemente consumabile. Când acestea sunt uzate, sau suntaprope de „limita de uzare“ a, pot produce daune la motor.

Cand motorul este echipat cu perii de carbune cu oprire automata, acesta se va opri automat. In aceastia situatie, inlocuiti ambele perii cu unele noi, cu aceleasi numero de identificare 6 indicate in Fig.5. In plus, menteni curatenia perilor de carbune si asigurat-va ca acestea gliseazabiber in suporturile de perie.

5. Schimbarea periilor de carbon (Fig. 5)

Slabiti surubul de reglare si scoateti capacul posterior. Scoateti capacele periilor si periile de carbon. După inlocuirea periilor de carbon, nu uitaşi să strangeti corect capacele periilor si instalati capacul posterior.

PRECAUTIE

Pe durata folosirii si a operatjunilor de intreitrere a masinii trebuie respectate reglementarile si standardele nationale privind securitatea.

GARANTIE

Garantam sculele electrice Hitachi in conformitate cu reglementarile statutare/specifice tarii. Aceastagarantie nu acopera defectele sau daunelle provocate deutilizarea necorespunzatoare, abuz sau de uzura si deteriorarea normale. In cazul in care aveti reclamatii, va rugam sa trimiteti scula electrica nedemontata, impreunacu CERTIFICATUL DE GARANTIE care se gaseste la finalul prezentelor Instructiuni deutilizare, la o unitate service autorizada de Hitachi.

Informati despre vibrati

Valorile totale ale vibratiilor (suma vectoriala pe celei trei axe) au fost stabilite in conformitate cu EN60745.

Cioplore:

Valoare emisie vibratii ah, Cheq = 14,7 m/s²

Incertitudine K = 4,5m / s^2

Valoarea totală declarata a vibratiei a fost masurata in conformitate cu o metodă de testare standardși poate fi適用ă pentru compararea unei scule cu altele.

Mai poate fiutilizata pentru o evaluare preliminaraa expunerii.

AVERTISMENT

Emisia de vibratii in timpul folosirii effective a sculei electriche poate diferi de valorile declarate, in functie de modul de utilizezate a sculei.
- Identificati măsuri de siguranta ce trebuie luate pentru protejarea operatoruluiși care sunt bazate pe estimarea expunerii, in condiții reale de'utilizare (tinând seama de toate componentele ciclului de utilizescare, cum ar fi timul necesar opriri sculeiși timul de functiorare supplementar la pornirea sculei).

NOTÄ

Ca urmare a programului continuù de cercetare šidezvoltarederulat de HITACHI, prezentele specificaţii pot fi modificatefarà notificare prealabilă.
