ПОСІБНИК КОРИСТУВАЧА H 41MB HITACHI

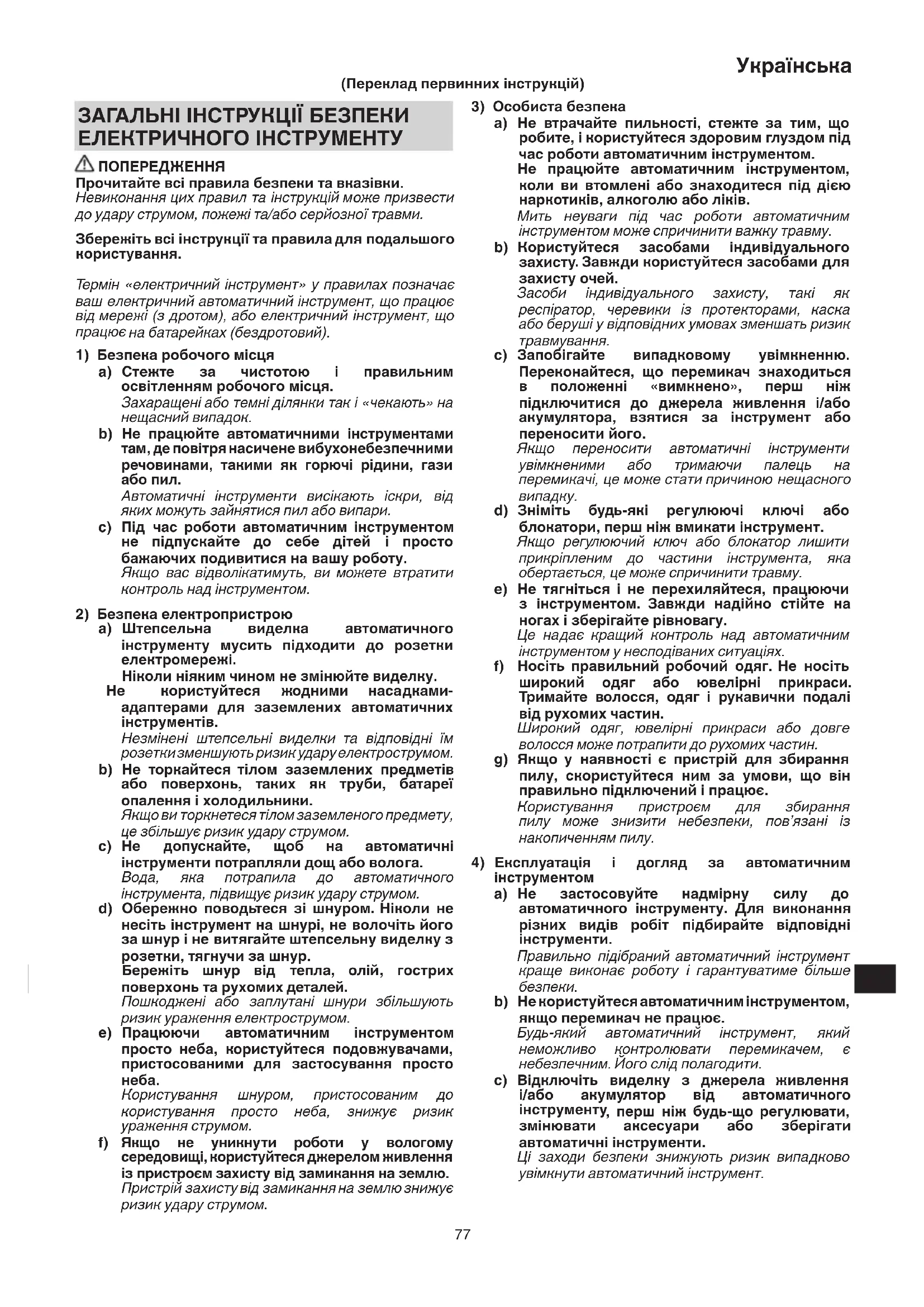

a) Не втрачайте пильності, стежте за тим, що робите, і користуйтеся здоровим глуздом під час роботи автоматичним інструментом. Не працюйте автоматичним інструментом, коли ви втомлені або знаходитеся під дією наркотиків, алкоголю або ліків. Мить неуваги під час роботи автоматичним інструментом може спричинити важку травму. b) Користуйтеся засобами індивідуального

. Завжди користуйтеся засобами для захисту очей. Засоби індивідуального захисту, такі як респіратор, черевики із протекторами, каска або беруші у відповідних умовах зменшать ризик травмування. c) Запобігайте випадковому увімкненню. Переконайтеся, що перемикач знаходиться в положенні «вимкнено», перш ніж підключитися до джерела живлення і/або акумулятора, взятися за інструмент або переносити його. Якщо переносити автоматичні інструменти увімкненими або тримаючи палець на перемикачі, це може стати причиною нещасного

d) Зніміть будь-які регулюючі ключі або блокатори, перш ніж вмикати інструмент. Якщо регулюючий ключ або блокатор лишити прикріпленим до частини інструмента, яка обертається, це може спричинити травму. e) Не тягніться і не перехиляйтеся, працюючи з інструментом. Завжди надійно стійте на ногах і зберігайте рівновагу. Це надає кращий контроль над автоматичним інструментом у несподіваних ситуаціях. f) Носіть правильний робочий одяг. Не носіть широкий одяг або ювелірні прикраси. Тримайте волосся, одяг і рукавички подалі від рухомих частин. Широкий одяг, ювелірні прикраси або довге волосся може потрапити до рухомих частин. g) Якщо у наявності є пристрій для збирання пилу, скористуйтеся ним за умови, що він правильно підключений і працює. Користування пристроєм для збирання пилу може знизити небезпеки, пов’язані із накопиченням пилу.

4) Експлуатація і догляд за автоматичним

інструментом a) Не застосовуйте надмірну силу до автоматичного інструменту. Для виконання різних видів робіт підбирайте відповідні інструменти. Правильно підібраний автоматичний інструмент краще виконає роботу і гарантуватиме більше

b) Не користуйтеся автоматичним інструментом, якщо перемикач не працює. Будь-який автоматичний інструмент, який неможливо контролювати перемикачем, є небезпечним. Його слід полагодити. c) Відключіть виделку з джерела живлення і/або акумулятор від автоматичного інструменту , перш ніж будь-що регулювати, змінювати аксесуари або зберігати автоматичні інструменти. Ці заходи безпеки знижують ризик випадково увімкнути автоматичний інструмент. ЗАГАЛЬНІ ІНСТРУКЦІЇ БЕЗПЕКИ ЕЛЕКТРИЧНОГО ІНСТРУМЕНТУ ПОПЕРЕДЖЕННЯ Прочитайте всі правила безпеки та вказівки. Невиконання цих правил та інструкцій може призвести до удару струмом, пожежі та/або серйозної травми. Збережіть всі інструкції та правила для подальшого користування. Термін «електричний інструмент» у правилах позначає ваш електричний автоматичний інструмент, що працює від мережі (з дротом), або електричний інструмент, що

на батарейках (бездротовий).

1) Безпека робочого місця

a) Стежте за чистотою і правильним освітленням робочого місця. Захаращені або темні ділянки так і «чекають» на нещасний випадок. b) Не працюйте автоматичними інструментами там, де повітря насичене вибухонебезпечними речовинами, такими як горючі рідини, гази

Автоматичні інструменти висікають іскри, від яких можуть зайнятися пил або випари. c) Під час роботи автоматичним інструментом не підпускайте до себе дітей і просто бажаючих подивитися на вашу роботу. Якщо вас відволікатимуть, ви можете втратити контроль над інструментом.

2) Безпека електропристрою

a) Штепсельна виделка автоматичного інструменту мусить підходити до розетки електромережі. Ніколи ніяким чином не змінюйте виделку.

користуйтеся жодними насадками- адаптерами для заземлених автоматичних інструментів. Незмінені штепсельні виделки та відповідні їм розетки зменшують ризик удару електрострумом. b) Не торкайтеся тілом заземлених предметів або поверхонь, таких як труби, батареї опалення і холодильники. Якщо ви торкнетеся тілом заземленого предмету, це збільшує ризик удару струмом. c) Не допускайте, щоб на автоматичні інструменти потрапляли дощ або волога. Вода, яка потрапила до автоматичного інструмента, підвищує ризик удару струмом. d) Обережно поводьтеся зі шнуром. Ніколи не несіть інструмент на шнурі, не волочіть його за шнур і не витягайте штепсельну виделку з розетки, тягнучи за шнур. Бережіть шнур від тепла, олій, гострих поверхонь та рухомих

Пошкоджені або заплутані шнури збільшують ризик ураження електрострумом. e) Працюючи автоматичним інструментом просто неба, користуйтеся подовжувачами, пристосованими для застосування просто

Користування шнуром, пристосованим до користування просто неба, знижує ризик ураження струмом.

Якщо не уникнути роботи у вологому середовищі, користуйтеся джерелом живлення із пристроєм захисту від замикання на землю. Пристрій захисту від замикання на землю знижує ризик удару струмом. (Переклад первинних інструкцій) 000BookH41MB.indb77000BookH41MB.indb77 2014/10/2214:47:482014/10/2214:47:4878

d) Зберігайте інструменти у місцях, недоступних для дітей, і не дозволяйте людям, не ознайомленим із автоматичними інструментами і цими інструкціями, користуватися автоматичним інструментом. Автоматичні інструменти є небезпечними в руках непідготованих користувачів. e) Доглядайте за електричними інструментами. Перевіряйте, чи не зсунулися і чи не зігнулися рухомі частини, чи не зламалися окремі

а також чи не трапилося якихось небажаних змін, які можуть погано вплинути на роботу інструмента. Якщо автоматичний інструмент пошкоджений, його слід полагодити перед подальшим користуванням. Багато нещасних випадків трапляється через поганий догляд за автоматичними інструментами. f) Вчасно чистьте і загострюйте інструменти для різання. Інструменти для різання, за якими правильно

і які вчасно підточують, рідше згинаються, і їх легше контролювати. g) Користуйтеся автоматичним інструментом, аксесуарами і насадками згідно цих інструкцій, враховуючи робочі умови та

Застосовуйте різні автоматичні інструменти для різних видів робіт. Невідповідність інструмента і застосування може створити небезпечну

a) Обслуговувати ваш автоматичний інструмент може лише кваліфікований технік

замінюючи деталі лише на ідентичні. Це гарантуватиме безпеку автоматичного інструмента. ЗАСТЕРЕЖЕННЯ Не підпускайте до інструменту дітей і неповносправних осіб. Коли інструментом не користуються, його слід зберігати в місцях, недоступних для дітей та неповносправних осіб. ПРАВИЛА БЕЗПЕКИ ЩОДО ВИКОРИСТАННЯ ВІДБІЙНОГО

1. Використовуйте пристосування для захисту

Вплив шуму може призвести до втрати слуху.

2. Використовуйте додаткову рукоятку(-и), якщо

поставляється разом з інструментом. Втрата контролю може призвести до травми.

3. Тримайте електроінструмент лише за відповідні

ручки з ізоляцією, оскільки ріжуча насадка може зачепити приховані електричні дроти або власний шнур живлення.

контакті ріжучої насадки з проводкою, що знаходиться під напругою, неізольовані металеві частини електроінструменту можуть проводити електричний струм, який призведе до ураження

1. Переконайтеся, що джерело живлення, яким

ви будете користуватися, відповідає вимогам до живлення, зазначеним на наклейці на корпусі

2. Переконайтеся, що перемикач живлення

знаходиться в положенні ВИМКНЕНО. Якщо штепсельна вилка підключена до розетки, коли перемикач знаходиться в положенні УВІМКНЕНО, інструмент негайно почне працювати, а це може призвести до нещасного випадку.

3. Коли робоча поверхня знаходиться далеко від джерела

живлення, користуйтеся подовжувачем достатньої товщини і номінальної потужності. Подовжувач мусить

наскільки коротким, настільки й практичним.

4. Не торкайтеся свердла під час роботи і відразу після

її закінчення. Свердло сильно нагрівається під час роботи і може стати причиною серйозних опіків.

5. Перед тим як почати довбати або свердлити стіну,

підлогу або стелю, переконайтеся в тому, що всередині не прокладені електричні кабелі або водопровідні

6. Навіть якщо перемикач увімкнено, електродвигун

працює та інструментальну головку притиснено до поверхні, призначеної для руйнування, іноді молоток не запускається в дію. У такому випадку вимкніть перемикач, знову притисніть інструментальну головку до поверхні, призначеної для руйнування, і увімкніть та вимкніть перемикач. Дана процедура повинна запустити відбійний молоток у дію. Повторюйте дану процедуру протягом кількох хвилин, і відбійний молоток буде прогріватися, після чого буде працювати, коли перемикач установлено в положення ON-LOCK.

7. При використанні інструментів, як, наприклад, ломів,

довбяків тощо, обов'язково перевірте і переконайтеся в тому, що використовуються оригінальні деталі, випущені нашою компанією.

8. Під час роботи надійно утримуйте рукоятку і бічну

рукоятку. Не беріться за рукоятку (А) під час роботи. Лом може вискочити, якщо Ви потягнете його

9. Пристрій захисту від замикання на землю

Рекомендовано завжди використовувати пристрій захисту від замикання на землю з номінальним залишковим струмом 30 мА або менше.

ПОПЕРЕДЖЕННЯ Нижче наведено символи, які зазначаються на пристрої. Перш ніж користуватися пристроєм, ви повинні розуміти їх значення. H41MB : Відбійний молоток Прочитайте всі правила безпеки та вказівки. Лише для країн EC Не викидайте електричні інструменти із побутовими відходами! Згідно європейської директиви 2002/96/EC про відходи електронного та електричного виробництва і її запровадження згідно місцевих законів електроінструменти, які відслужили робочий строк, слід утилізувати окремо і повертати до установ, що займаються екологічною переробкою брухту. Перемикач УВІМК. Перемикач ВИМК. 000BookH41MB.indb78000BookH41MB.indb78 2014/10/2214:47:482014/10/2214:47:4879

Відключіть штепсельну вилку від електричної розетки Електричний пристрій класу II СТАНДАРТНІ АКСЕСУАРИ Окрім основного пристрою (1), до комплекту входять аксесуари, перелік яких представлено нижче. ○ Валіза ..........................................................................1 ○ Пікоподібний різець (з хвостовиком SDS-max ) .......1 ○ Бічна рукоятка ............................................................1 Комплект стандартного приладдя може бути змінений без попередження. ОБЛАСТІ ЗАСТОСУВАННЯ Руйнування бетону, довбання бетону, підготовка кромки,

Приклади застосування: Прокладання трубопроводу та електропроводки, монтажу санітарно-технічних споруд, установки механічного обладнання, прокладання водопроводу і дренажних робіт, робіт всередині приміщення, будівництва портових споруд та інших будівельних робіт. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Напруга (за регіонами) (110 B, 230 B, 240 B) Споживана потужність 930 Вт Частота ударів при повному навантаженні 3000 мин

Через постійні дослідження і розвиток, які здійснює компанія HITACHI, технічні характеристики можуть змінюватися без попередження. УСТАНОВКА ТА ЕКСПЛУАТАЦІЯ

Встановлення інструменту 185 Вибір робочого положення інструмента

Функціонування пускового

Використання відбійного молотка *

Заміна вугільних щіток 585 Вибір аксесуарів ― 86

Використовуйте даний відбійний молоток, застосовуючи його власну вагу. Ефективність експлуатації не покращиться навіть при сильному натисненні або ударі інструментом по робочій поверхні. Утримуйте даний відбійний молоток із зусиллям, яке буде достатнім тільки для того, щоб протидіяти

Після тривалого використання корпус циліндра стає гарячим. Тому будьте обережні, щоб не отримати

ЗАМІНА МАСТИЛА Цей пристрій має повністю герметичну конструкцію для захисту від пилу і витікання мастила. Цей пристрій може довгий період часу експлуатуватися без поповнення запасу мастила. Однак, для продовження терміну служби пристрою, періодично виконуйте заміну мастила. Заміна мастила проводиться, як описано

1. Період заміни мастила

Ви повинні звернути увагу на стан мастила

вугільної щітки (Див. пункт 4 в розділі ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І ПЕРЕВІРКА). Зверніться в найближчий авторизований сервісний центр фірми Hitachi з приводу заміни мастила. У випадку, коли Ви будете змушені виконати заміну мастила власними силами, будь ласка, виконайте дії, описані в наступних пунктах.

2. Як виконати заміну мастила

Перед тим, як робити заміну мастила, вимкніть живлення і вийміть вилку з розетки. (1) Зніміть кришку важеля і витріть старе мастило, що знаходиться всередині. (2) Помістіть 35 г (стандартна кількість для нанесення мастила на з'єднувальний шток) мастила А для електричного молотка Hitachi в важільну коробку. (3) Після заміни мастила встановіть і надійно закріпіть кришку важеля.

А для електричного молотка Hitachi належить до типу мастила з низькою в'язкістю. При необхідності придбання мастила, зверніться до авторизованого сервісного центру Hitachi. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І

Для того щоб уникнути серйозних пошкоджень, обов’язково переконайтеся в тому, що вимикач живлення знаходиться в положенні «Вимк.», і від’єднайте вилку від розетки.

1. Перевірка змінного інструменту

У разі застосування тупого змінного інструменту, це може стати причиною несправності у роботі двигуна і зниження ефективності, без зволікання замініть його на новий або заточіть, як тільки помітите зношення.

2. Огляд кріпильних гвинтів

Регулярно оглядайте всі кріпильні гвинти і перевіряйте їх належну затяжку. При ослабленні будь-яких гвинтів, негайно затягніть їх повторно. Невиконання цієї вимоги може призвести до серйозної небезпеки.

3. Технічне обслуговування двигуна

Головним компонентом електроінструменту є обмотка двигуна. Приділяйте належну увагу тому, щоб обмотку не було пошкоджено та/або до неї не потрапило мастило або вода.

4. Огляд вугільних щіток (Мал. 5)

В даному двигуні використовуються вугільні щітки, які є витратними матеріалами. Коли щітка наблизиться до «межі зносу» ⓐ або зрівняється з ним, можуть початися перебої в роботі двигуна. Якщо двигун оснащений автоматичною вугільної щіткою, він припинить роботу автоматично. У цей час замініть обидві вугільні щітки на нові, що мають той самий номер ⓑ, як зазначено на Мал. 5. Крім того, завжди тримайте вугільні щітки в чистоті та перевіряйте, щоб вони вільно переміщувалися всередині держаків. 000BookH41MB.indb79000BookH41MB.indb79 2014/10/2214:47:482014/10/2214:47:4880

5. Заміна вугільних щіток (Мал. 5)

Ослабтнастановний гвинт і зніміть задню кришку. Зніміть ковпаки щіток і вугільні щітки. Після заміни вугільних щіток, не забудьте затягнути належним чином ковпаки щіток і встановіть задню кришку.

Під час роботи і догляду слід брати до уваги місцеві норми і стандарти.

Ми гарантуємо, що автоматичні інструменти Hitachi виготовлені згідно місцевих вказівок. Ця гарантія не розповсюджується на дефекти або пошкодження через зловживання, неправильне користування або звичайне спрацювання. Якщо ви маєте скарги, будь ласка, надішліть автоматичний інструмент, не розбираючи його, із ГАРАНТІЙНИМ СЕРТИФІКАТОМ, який знаходиться в кінці інструкції, до авторизованого сервісного центру Hitachi. Інформація щодо вібрації Повне значення вібрації (триаксіальна векторна сума) визначена згідно EN60745. Видовбування бетону: Величина вібрації

Зазначений рівень вібрації був виміряний згідно стандартного тесту і може бути використаний при порівнянні інструментів між собою. Він може використовуватися для первинного визначення

ПОПЕРЕДЖЕННЯ ○ Вібрація під час справжнього користування може відрізнятися від заявленої, залежно від способу застосування інструменту. ○ Визначте заходи безпеки для оператора згідно практичного застосування (беручи до уваги всі частини робочого циклу, такі як вимикання інструменту і його роботи вхолосту на додаток до виконання робочих завдань).

Через постійні дослідження і розвиток, які здійснює компанія HITACHI, технічні характеристики можуть змінюватися без попередження. 000BookH41MB.indb80000BookH41MB.indb80 2014/10/2214:47:482014/10/2214:47:4881

• Technická dokumentácia sa nachádza u vedúceho nášho návrhového oddelenia. Toto vyhlásenie sa vzťahuje na výrobok s označením CE. Предмет декларування: Hitachi Відбійний молоток H41MB ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЕС Ми декларуємо, що цей виріб відповідає стандартам або стандартизаційним документам EN60745-1, EN60745-2-6, EN55014-1, EN55014-2, EN61000-3-2 та EN61000-3-3 згідно Директив 2004/108/EC, 2006/42/ EC та 2000/14/EC. Цей виріб також відповідає Директиві про вміст небезпечних речовин 2011/65/EU. Відповідальний за дотримання європейських стандартів у компанії Hitachi Koki Europe Ltd. уповноважений заповнювати технічний паспорт. 2000/14/EC

• Тип обладнання: Ручний бетонолом

• Позначення типу: Hitachi Відбійний молоток H41MB

• Вага обладнання: 5,3 кг

• Процедура визначення відповідності: Додаток VI

• Орган реєстрації: CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Ганновер, Німеччина

• Виміряний рівень акустичної потужності: 103 дБ

• Гарантований рівень акустичної потужності: 105 дБ

• Технічна документація зберігається начальником відділу проектування. Ця декларація стосується виробу, на який нанесено маркування CE.
