NÁVOD K OBSLUZE H 41MB HITACHI

(Preklad puvodniho návodu)

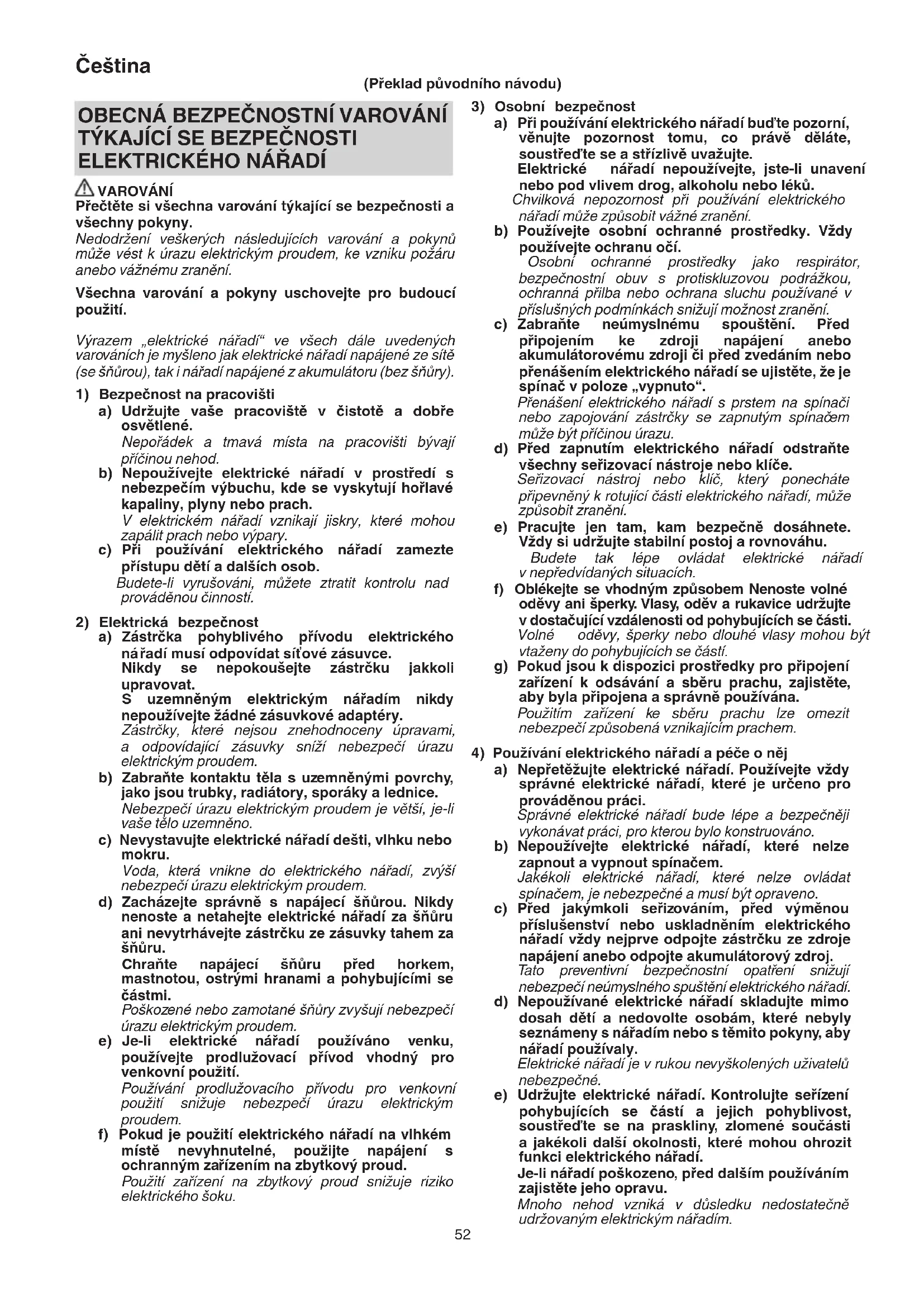

OBECNÁ BEZPEČNOSTNI VAROVÁNÍ TÍKAJICI SE BEZPEČNOSTI ELEKTRICKÉHO NÁRADI

VAROVÁNÍ

Prcteite si vsechnavarovani tykajici se bezpecnosti a vsechny pouny.

Nedodrženi veskerych nasledujicich varovani aPokynu muze vest k urazu elektrickym proudem, ke vzniku pozaru anebo vaznemu zraneni.

Vsechnavarovaniapokynyuschovejteprobudouci pouziti.

Vyrazem „elektrické nářadi“ ve všech dále uvedenych varovánich je mysleno jak elektrické nářadi napajene ze sítě (se šnúrou), tak i nářadi napajene z akumulátoru (bez šnúry).

1) Bezpečnost na pracovišti

a) Udrzujte vase pracovište v Čistote a dobre osvétlené.
Nepořádek a tmavá mista na pracovišti byvaji pricinou nehod.

b) Nepouzivejte elektrické nariadí v prostreći s nebezpecim vybuchu, kde se vyskytuji hořlavé kapaliny, plyny nebo prac. V elektrickém nariadí vznikaji jiskry, ktere mohou zapálit pracne bo vypary.

c) Pri použivani elektrického náradí zamezte pristupu detí a dalích osob. Budete-li vyrusovani, mužete ztratit kontrolu nad provaděnou Činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblíveho privodu elektrického
náradi musi odpovidat sitóve zásuvce.
Nikdy se nepokousejte zástrčku jakoli
upravovat.
S uzeměným elektrickým náradim nikdy
nepoužívejte zádné zásuvkovié adaptéry.
Zástrčky, které nejsou znehodnoceny upravami,
a odpovidajíc zásuvky snízi nebezpeci urazu
elektrickým proudem.
b) Zabrahte kontaktu tela s uzemněnymi povrchy, jako jsou trubky, radiatory, sporáky a lednice. Nebezpecí urazu elektrickým proudem je větši, je-li vase telo uzemnéno.
c) Nevystavujte elektrické nářadi desti, vlhku nebo mokru.
Voda, ktera vnikne do elektrického nářadi, zvyší nebezpečí urazu elektrickým proudem.
d) Zacházejte správně s napajeci šnúrou. Nikdy nenoste a netahejte elektrické náradi za šnúru ani nevytrhávejte zástrčku ze zásuvky tohem za šnúru.

Chrante napajeci snuru prd horkem, mastnotou, ostrymi hranami a pohybujicimi se ccastmi. Poškozené nebo zamotane snury zvysuji nebezpeci urazu elektrickym proudem.

e) Je-li elektrické náradí používánovenuku, používejte prodlužovaci privod vhodný pro venkovní použiti. Používani prodlužovacího privodu pro venkovní použiti snižuje nebezpecí urazu elektrickým proudem.
f) Pokud je použiti elektrického náradí na vlhkém mistě nevyhnutelné, použijte napajeni s ochranným zařizením na zbytkový proudly.

Použiti zarizeni na zbytkový proud snizuje riziko elektrického šoku.

3) Osobni bezpečnost

a) Pri použivani elektrického náradí bud'te pozorní, věnujte pozornost tomu, co práve deláte, soustřed'te se a stržilvě uvažujte.

Elektrické náradí nepoužívejte, jste-li unavení nebo pod vlivem droq, alkoholu nebo léku.

Chvilkova nepozornost pri pouzivani elektrickeho naradi muze zpusobit vazne zraneni.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobni ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranna prilba nebo ochrana sluchu použivané v prišlusněch podminkák snizuji možnost zraněné.

c) Zabrante neumyslnemu spousteni. Pred pripojenim ke zdroji napajeni anebo akumulatorovemu zdroji ci pred zvedanim nebo prenasenim elektrickeho naradi se ujistete, ze je spinač v poloze „vypnuto".

Prenaseni elektrickego nárádi prstem na spinači nebo zapojovani zástrécky se zapnutým spinaem muže byt prícinou urazu.

d) Pred zapnutim elektrického nárádi odstrante vsechny seživací nastroje nebo klice.

Serizováci nastroj nebo klic, ktery ponecháte pripevnény k rotujíci casti elektrického naradi, muže zpúsobit zraněni.

e) Pracujte jen tam, kam bezpečné dosáhnete. Vždy si udržujte stabilí postoj a rovnováhu.

f) Oblékejte se vhodným zpúsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostacujíci vzdálenosti od pohybujících se cásti.

Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujicích se Časti.

g) Pokud jsou k dispozici prostredky pro pripojeni zaifeni k odsavani a sberu prachu, zajistete, aby byla pripojena a spravné pouzivana.

Pouzitim zarizeni ke sberu prachu lze omezit nebezpeci zpusobena vznikajicim prachem.

4) Použiváni elektrického náradi a peče o něj

a) Nepretezujte elektricke naudi. Pouzivejte vzdy spravne elektricke naudi, ktere je urceno pro provadénou praci.

Správné elektrické nariadí bude lépe a bezpečnéji vykonávat práci, pro kterou bylo konstruvoANO.

b) Nepoužívejte elektrické náradí, které nelze zapnout a vypnout spinačem.

Jakékoli elektrické nárádi, ktere nelze ovladat spinačem, je nebezpecné a musí byt opraveno.

c) Pred jakymkoli serizovánim, préd vyménou príslušenstvi nebo uskladněním elektrického náradí vždynejprve opojte zástrčku ze zdroje napajeni anebo opojte akumulatorovy zdroj.

Tato preventiví bezpečnostní opatřěné snizuji nebezpeci neumyslného spustěné elektrického nařadi.

d) Nepouživané elektrické náradí skladujte mimo dosah detí a nedovolte osobám, ktere nebyly seznámeny s náradínebo s temitoPokyny, aby náradí používaly.

Elektrické nárdí je v rukou nevyskolenych uživatelú nebezpečné.

e) Udrzujte elektrické náradí. Kontrolujte serízení pohybujících se cástí ajejich pohyblivost,oustred'te se na praskliny, zlomené současti a jakékoli dalsí okolnosti, které mohou ohrozit funkci elektrického náradí.

Je-li nárádi poskozeno, pred dalsím používaním zajistěte jeho opravu.

Mnoho nehod vznika v dusledku nedostatecné udržovanym elektrickým naRADIM.

f) Udržujte rezací nastroje ostre a cîsté.

Spravne udržované a naostrene Črezaci nastroje se s mensí pravděpodobnosti zachyti za material nebo se zablokuji a práce s nimi se snáze kontroluje.

g) Elektrické nařadi, príslušenstvi, vsazené casti atd. používejte v souladu s temitoPokyny a takovým zpúsobem, jaký byl predepsán pro konkrétné elektrické nařadi, a to s ohledem na dané pracovní podminky a druh provádené práce.

Používáni elektrického náradí k provaděné jinych cinností, než pro jaké bylo určeno, můze věst k nebezpečnám situacím.

5) Servis

a) Opravy vaseho elektrického náradí svěřte kvalifikované osobě, ktera bude použivat identické nahradni díly.

Tínto zpùsobem bude zajistěna stejná uroven bezpečnosti elektrického náradi jako pred opravou.

PREVENTIVNIPATRENI

Nedovolte pristup detem a nemohoucim osobam.

Pokud nárádi nepoužíváte, měli bye ste je skladovat mimo dosah detí a nemohoucích osob.

BEZPECNOSTNI VAROVÁNÍ TYKAJICI SE SEKACÍHO KLADIVA

1. Noste chronice uši.

Pusobeni hluku muze zpusobit ztratu slchu.

1. Pokud je k elektrickému nárádi dodávána jegna nebo vice prídavnych rukojetí, používejte ji/je.

Ztrata kontroly muze vest ke zranenim.

1. Pri praci, kdy by mohl rezny nastroj prijit do styku s elektrickym vedenim pod povrchem nebo s vastnim elektrickym privvodem, drzte elektrické nariad fouze za uchopné casti z izolačniho materialu.

Kontakt rezného nastroje s „zivým“ vodičem muže zpúsobit, ze i kovové díly elektrického naradí se stanou „zivými“, což predstavujé pro obsluhu nebezpeci zásahu elektrickým proudem.

DALSI BEZPECNOSTNIVAROVANI

1. Zkontrolujte, zda použivaný zdroj napěti splnuje požadavky uvedene na štītku vyrobku.
2. Ujistěte se,Že je spínač v poloze OFF - vypnuto. Pokud je zástrčka zapojena do zásuvky a spínač je v poloze ON - zapnuto, elektrické náradi se okamžitě spustí, což muže zpúsobit vázné uraz.
3. Pokud je pracovište vzdáleno od zdroje napájení, použijte prodlužovaci kabel o dostatečné tloušće a jmenovité kapacite. Je třeba, aby prodlužovaci kabel byl co nejkratsí.
4. Nedotykejte se vrtaku bēhem anebo krátce po použiti. Vrták je silné zahrátý bēhem použiti a pri dotyku muže dojit k važnám popáleninám.
5. Pred zapocetim practn stenach, podlaze nebo stropech se presvedcte, ze uvnitr se nenachazi zdne elektrické kabely nebo vodicie.
6. Přestože spinač je v pořádku, motor běží a hrot nastroje je pritlačen na rozbijený povrch, sekaci kiadiuo někdy nenastartuju. V takovych prípadech vypněte spinač, pritlačte znovu hrot nastroje na rozbijený povrch a vypněte a zapnéte spinač. To by mělo nastartovat sekaci kiadiuo. Opakujte tento postup po dobu několika minut, sbijecka se zahřeje a poté bude pracovat v režimu „ON LOCK".

7. Používáte-li nastroje jako vrtné hroty, šrezác nastroje apod., používejte pouze nastroje oznacné naší firmou.

8. Bēhem práce držte hlavní a postranní držadla. Bēhem práce nepoužívejte držadlo A. Pokud zatahnete omylem za držadlo (A), vrtné hrot muže vyskocit.

9. Proudový chránic (RCD)

Vždy doporučujeme používat proudový chranic se jmenovitý reziduálním proudem do 30 mA.

SYMBOLY

VAROVÁNÍ

Následujíci text obsahuje symboly, které jsou použity na zarizeni. Než začnete naradi používat, ujistěte se, ze Rozumite jejich vyznamu.

	H41MB : Sekací kladivo
	Přěctěte si všechna varováni týkajíci se bezpečnosti a všechny poukyny.
	Jen pro státy EU Elektrické nářadi nevyhazujte do komunálného odpadu! Podle evropské směrnice 2002/96/ES o nakládoní s použitými elektrickými alektronickými zařizeními a opodvídajćích ustanovení právnich predepisů Jednotlivych zemi se použitá elektrická nářadi musí sbírat odděleně od ostatného odpadu a podrobit ekologicky šetrnému recyklovány.
I	ZAPNUTÍ
O	VYPNUTÍ
	Odoje tsi'ovou zástrčku z elektrické zásuvky
	Nářadi II. trídy

STANDARDNI PRÍSLUŠENSTVÍ

Obsah baleni pristroje (1) navic obsahuje prislusenstvivuvedene nize.

Kuffik 1
Vrtny hrot (SDS-max stopka) 1
Vysouvaci drzadlo 1
Standardí príslušenstv podléhaj zmenám bez predchoziho upozorněn.

POUZITI

Demolice betonu, sekani betonu, drăzkovani, rezani kovovych prutu.

Příklady použiti:

Instalace trubek a vodicu, instalace sanitarniho zařizení, instalace strojú, vedení vody a kanalizace, vinitné práce, instalace pristavnich zařizení a ruzné stavební práce.

SPECIFIKACE

Napěti (podle oblasti)	(110 V, 230 V, 240 V)~
Příkon	930 W
Příklepová rychlost pri plném zatížení	3000 min-1

Hmotnost (bez kabelu, bočniho držadla) 5,1 kg

POZNÁMKA

Vlivem stalePokraucijicho yzzkumneho a vyvojoveho programu spolecnosti HITACHI mohou zde uvedeneparametry podlehat zmenam bez predchoziho upozorneni.

MONTAZ A PROVOZ

Činnost Obrázek Strana
Nasazení nastroje 1 85
Urcení pracovní polohy nastroje 2 85
Činnost spínače	3
Jak používat sekací kladivo * 4 85
Výměna uhlíkových kartáčů 585
Výběr príslušenství — 86

• Se sekacim kladivem pracujte vyuzitim jeho vlastní hmotnosti. Jeho vykon nezlepšite, budete-li silou tlacit proti obraběné plose.

Sekaci kladivo drzte takovou silou, ktera bude dostatecnak vyrovnani učinku reakce.

UPOZORNENI

Válec se muze po delšim použivani zahrát. Budte proto opatrní, abyste si nepopálili ruce.

VYMENA MAZIVA

Toto zařizení je vzduchotěsné konstrukce, aby se zabránilo vniknuti prachu a uniku mazadla. Lze jej používat po delši dobu bez mazání. Aby se prodloužilaŽivotnost zařizení, vyměnte mazadlo podle tohoto námodu.

1. Kdy je tbreba vymenit vazelinux

Zkontrolujte vazelínu pri vyměne uhlíkovych kartáčú (viz 4 v kapitole UDRZBA Å KONTROLA). Požádejte o vymenu vazelíny vnejblížsim servisiním středisku firmy Hitachi.

V pripadé, ze musite provest vymenu vazeliny sami, postupujte podle nasledujicich bodu.

2. Jak vymenit vazelinux

UPOZORNENI

Vypněte privod elektriny a vytáhněte zástrčku ze zásuvky
pred tim, než vyměnéte bazélinu.

(1) Sejměte kryt prévodovky a vytrěte starou vazelínu vevnitr.
(2) Naneste 35g (standardni množstvi na namazání spojovaci tyče) vazeliny Hitachi Hammer Grease A do prévodové skřine.
(3) Poté, co vyměnǐte vazelínu, pripevněte kryt prévodovky.

POZNAMKA

Vazelina Hitachi Hammer Grease A je vazelina o nizké viskozite. Kupte novou vazelinu od autorizovaného servisniho centra Hitachi.

UDRZBA A KONTROLA

UPOZORNÉNI

Ujistete se, ze je spinač v poloze OFF - vypnuto, poté odpoje zástrčku ze zásuvky, aby se zabránilo váznému zraněni.

1. Kontrola príslušenství

Protoze použivani tupého prísluşenstv, napriklad tupych vrtnych hrotu, rezacích nastroju apod., snizuje vykon nañadi a muze zpúsobit poruchu motoru, naostřete je nebo vyměnte, jakmile zpozorujete opotrebeni.

2. Kontrola montáznichsroubú

Pravidelné kontrolujte vsechny montážni srouby a zajistěte, aby byly rádně utaženy. Pokud jsou jakékoli srouby uvolnéne, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se važnému nebezpečí.

3. Udrzbamotoru

Vinuti motoru je „srdce“ elektrického náradi. Ujistěte se, ze vinuti není poškozené nebo mokré od vody Či oleje.

4. Kontrola uhlikovych kartacu (Obr. 5)

V motoru jsou pouzity uhlikové kartáče, které podlehaji opotbrebeni. Pokud se opotbrebi nebo jsou naPokraji „meze opotbrebeni" ⑧, muže dojit k potizim s motorem.

Pokud je nárdí vybaveno uhlikovým kartáčem s automatickým zastavením, dojde k automatickému zastavení Pokud se tak stane, vyměnte oba uhlikové kartáče za nové se stejnými cisly ⑥ uvedenyími na Obr.5.Navic vždy udržujte uhlikové kartáče cîste a zajistěte, aby hladce klouzaly v drácích kartáčú.

5. Vymena uhlikovych kartacku (Obr. 5)

Uvolnete dve sady sroubu a sejmete zadni kryt. Sejmete kryty karctačku a vyjmete karctačky. Po vymene karctačku utahnete kryty karctačku a instalujte zadni kryt utaženim obou sad sroubu.

UPOZORNENI

Pri obsluze a udrzbe elektrickych zaifizeni musi byt dodržovany bezpečnostni predpisy a normy platné v kaźdé zemi, kde je vyrobek použivan.

ZÁRUKA

Rucime za to, ze elektrické náradí Hitachi splnjuze zákonné/ mistné platné prédpisy. Tato záruka nezahrnuje závady nebo poskození vzníklé v dusledku nesprávného použiti, hrubého zacházení nebo normalniho opotbrebeni. V pripadé reklamace zašlete prosím elektrické náradí v nerozebraném stavu společné se ZÁRUÇNÍM LISTEM pripojeným na konci těchtoPokynú pro obsluhu do autorizovaného servisniho střediska společnosti Hitachi.

Informace o vibracich

Celkovi hodnoty vibraci (vektorov'y soucet triax) stanovené dle normy EN60745.

Sekáni:

Hodnota vibračnich emisi āh, Cheq = 14,7 m/s²

Nejistota K = 4,5m / s^2

Deklarovaná hodnota vibraci byla zmeřena v souladu se standardní metodou testovani a muže byt použita pro porovnámí"Justnoho náradi's druhým.

Tuto deklarovanou hodnotu vibraci lze rovnéz použit v prédbezném hodnoceni vystaveni.

VAROVANI

Vibračni emise během vlastniho používani elektrického náradí se muže od deklarované celkové hodnoty lišit v závislosti na zpúsobu jeho použiti.
O Stanovte bezpečnostní opatřeni k ochraně obshluhy založěna na odhadu vystavení vlivům v daných podminkách použití (v uvähu je třeba vžít všechny cásti pracovniho cyklu, napřiklad doby, kdy je náradí vypnuté i kdy béží naprázdné pred spustěním).

POZNÁMKA

Vlivem stálePokračujicihovyzkumného a vyvojoveho programu společnosti HITACHI mohou zde uvedené parametry podléhat zmenám bez prědchoziho upozorněni.

(Original talimatlarin cevirisi)

GENEL ELEKTRIKLI ALET GUVENLIK UYARILARI

UYARI

Precitajte si vsetky bezpecnostne vystrahy a vsetky poukyny.

Nedodrzanie vystrah a pokynov moze viest k zasiahnutiu elektrickym prudom, poziaru a/alebo váznemu poraneniu.

Vsetky vystrahy a Pokyny uschovajte pre moznu potrebuv buducnosti.

1) Bezpečnost na pracovisku

2) Elektrická bezpečnost

3) Osobná bezpečnost

4) Použivanie a starostlivost o elektrické náradie

Použivanie elektrického naradia na iné, než urcené Činnosti moze viest k vzniku nebezpečných situácii.

5) Servis

2. Ako vymenit' vazelínu

UPOZORNENIE

Vypnite privod elektriny a vytiahnite zastroku zo zauvky pred tym, než vymenite bazeliu.

(1) Demontujte kryt prevodovky a dokladne vytrite stary tuk yovnuti.
(2) Naneste do prevalovej skrine 35g (štandardné množstvo prePokrytie spojovacej tyće) tuku Hitachi Electric Hammer Grease A.
(3) Po vymene tuku upevnite spo'ahlivym sposobom kryt preyodovky.

POZNAMKA

Tuk Hitachi Electric Hammer Grease A je tuk s nizkou viskozitou. Ked' je tuk spotrebovany, objednajte si novy tuk v autorizovanom servisnom stredisku firmy Hitachi.

UDRZBA A KONTROLA

UPOZORNENIE

Skontrolujte, ci je vypinač v polohe OFF (VYP.) a zástrčku príslušenstva odpojte od zásuvky, aby ste sa vyhli vázznym nehodám.

Ak su vo vybave uhlikové kefy s automatickym zastavenim, motor sa automaticky zastavi. V takom pripade vymte obidve uhlikové kefy za nové, s rovnakým cislom 6 tak, ako je to zobrazené na Obr.5. Okrem toho uhlikové kefy vždy udrziavajte cisté a skontrolujte, ci sa v drziakoch na kefy volne pohybuju.

5. Výmena uhlikovych kartáčov (Obr. 5)

Deklarovaná hodnota vibrácí bola nameraná v sulade so standardnou skúšobnou metodou a može sa použit na porovnávanie jegného náradia s druhým.
