HASZNÁLATI ÚTMUTATÓ DH 36DBL HITACHI

Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji. OSTRZEŻENIE ○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej. ○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości). WSKAZÓWKA W związku z prowadzonym przez fi rmę HITACHI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 0000BookDH36DBL.indb1000000BookDH36DBL.indb100 2017/03/2917:03:592017/03/2917:03:59101 Magyar A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet. b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget. A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, a nem csúszó biztonsági cipő, a védősisak vagy a hallásvédő eszköz csökkenti a személyi sérüléseket. c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) Ne nyúljon át a gép felett. Mindig álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi, hogy a szerszámgépet a váratlan helyzetekben is jobban irányítsa. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, akkor gondoskodjon arról, hogy ezeket csatlakoztassák és megfelelően használják. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek használják a szerszámgépet. Képzetlen felhasználók kezében a szerszámgépek veszélyesek. e) Tartsa karban a szerszámgépeket. Ellenőrizze, hogy a szerszámgépen nincsenek-e elállítódva vagy beszorulva a mozgó alkatrészek, nincsenek-e törött alkatrészek, vagy van-e más körülmény, amely befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

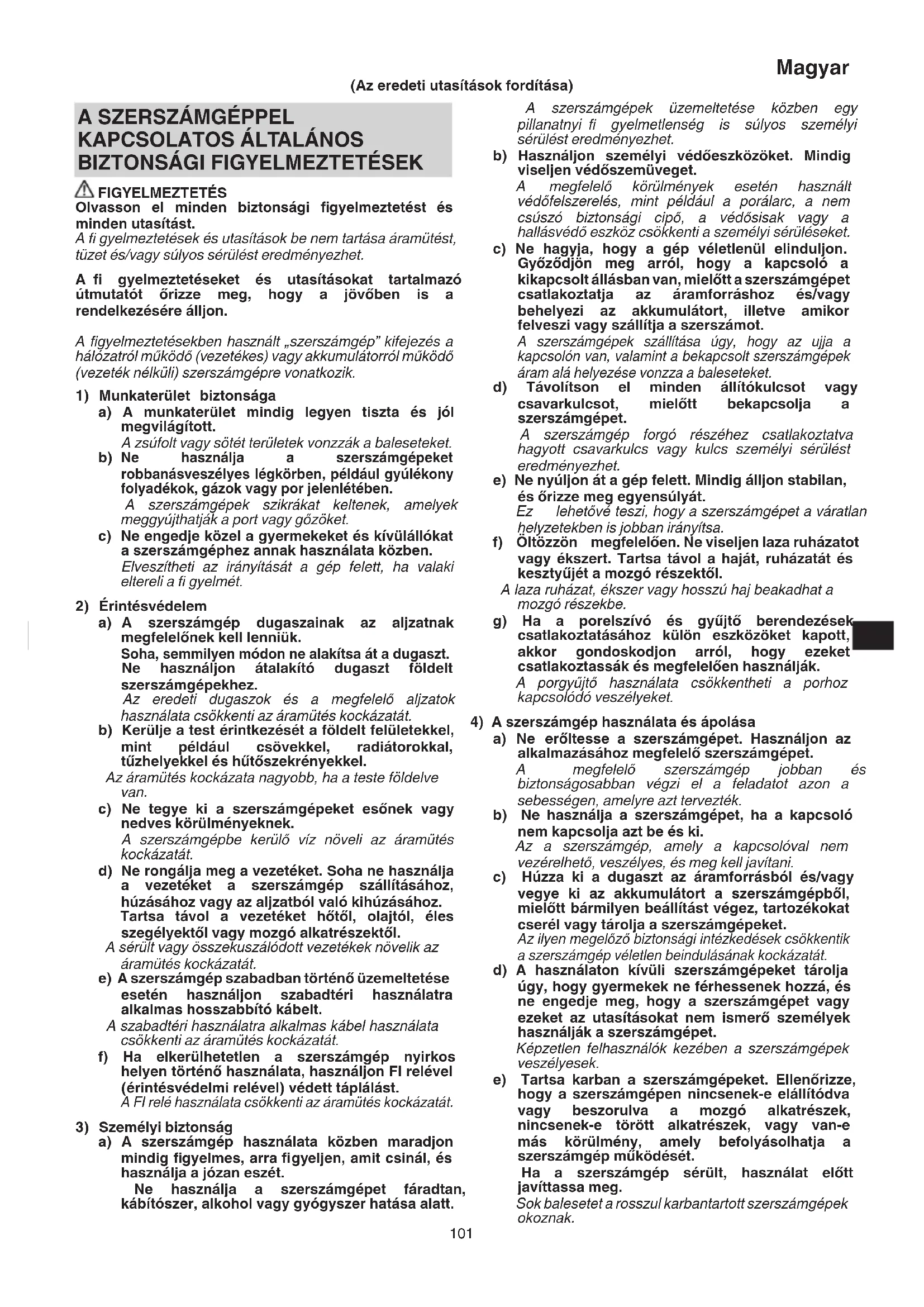

FIGYELMEZTETÉS Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józan eszét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. (Az eredeti utasítások fordítása) 0000BookDH36DBL.indb1010000BookDH36DBL.indb101 2017/03/2917:03:592017/03/2917:03:59102 Magyar f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínű, hogy elakadnak, és könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az egyfajta típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik akkumulátorral használják. b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja. Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat. c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Helytelen körülmények között az akkumulátorból folyadékot folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen orvosi segítséget is. Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá. VEZETÉK NÉKÜLI ÜTVEFÚRÓ

BIZTONSÁGI FIGYELMEZTETÉSEK

1. Viseljen fülvédőt

Az erős zaj halláskárosodást okozhat.

2. Ha az eszközhöz tartozik segédnyél, használja.

A fúró feletti irányítás elvesztése személyi sérülést okozhat.

3. Munka közben mindig a szigetelt markolatfelületen

tartsa a gépet, amikor fennáll a lehetőség, hogy a vágóeszköz rejtett vezetékhez. Ha a vágóeszköz fázisvezetékkel érintkezik, a szerszám szabadon álló fém alkatrészei is vezetövé válhatnak, és áramütést okozhatnak a kezelönek.

1. Ne hagyja, hogy az újratölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

2. Soha ne szerelje szét az újratölthető akkumulátort és a

3. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

4. Ne dobja tűzbe az akkumulátort. Az akkumulátor

felrobbanhat a tűzben.

5. A készülék folyamatos használat mellett túlmelegedhet,

ami a motor és a kapcsoló károsodását okozatja. Kérjük, körülbelül 15 percig ne használja a szerszámgépet.

6. Ne dugjon semmit a töltő szellőzésére szolgáló

résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

7. Ha az akkumulátor működési ideje az újratöltést

követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

Mielőtt belevésne vagy belefúrna egy falba, padlóba vagy plafonba, alaposan győződjön meg róla, hogy nincsenek-e benne elektromos kábelek, csővezetékek vagy hasonlók.

9. Győződjön meg arról, hogy a hálózati kapcsoló KI

állásban van. Ha az akkumulátort úgy helyezi be, hogy a hálózati kapcsoló ON (BE) állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet okozhat.

10. Ne érintse meg a vésőfejet működés közben vagy

közvetlenül azután. A vésőfej működés közben nagyon felhevül, és súlyos égéseket okozhat.

11. Mindig tartsa erősen a szerszámgép testén levő és az

oldalsó fogantyúját. Máskülönben a keletkező ellenerő hibás, sőt veszélyes működést eredményezhet.

12. Viseljen pormaszkot

Ne lélegezze be a fúró vagy véső művelet során keletkező káros porokat. A por veszélyeztetheti az Ön és a közelében álló személyek egészségét.

13. Ellenőrizze, hogy az akkumulátor szorosan illeszkedike a

feltöltőbe. Kilazulva kieshet, és balesetet okozhat.

14. A balesetek megelőzése érdekében győződjön meg

arról, hogy a kapcsolót kikapcsolta és az akkumulátort eltávolította a toldalékok cseréje, tárolás és szállítás előtt, vagy amikor a szerszámokat nem használja.

15. A fúrófej beszerelése

○ A balesetek elkerülése érdekében győződjön meg arról, hogy kikapcsolta-e a készüléket, és hogy az akkumulátort eltávolította-e. ○ Szerszámok használata esetén, mint például a vésőfej és fúrófej, stb., győződjön meg róla, hogy a vállalat által kijelölt eredeti alkatrészeket használja. ○ Tisztítsa meg a fúrófej szár felőli részét. ○ Ellenőrizze a reteszelést a fúrófej meghúzásával.

16. Csak akkor működtesse az irányváltó kart, amikor

a motor teljesen leállt. Ha az irányváltó kart a motor működése közben használja, akkor a szerszám forgása kiszámíthatatlanná válhat, ami balesetet okozhat. (8. ábra)

17. Forgás + veretés

DH36DBQL: Fúrófej befogó használata (szállított kiegészítő) DH36DBML: Fúrófej befogó használata (szállított kiegészítő) Amikor a fúrófej betonvashoz ér azonnal leáll, és a fúrókalapács forgással reagál. Ezért erősen húzza meg az oldalsó fogantyút, tartsa erősen a váz fogantyúját és az oldalsó fogantyúkat.

○ Fa vagy fém fúrására, a fúró tokmány és tokmány adapter használatával (külön megvásárolható tartozékok). DH36DBQL: A fúrófej tokmány befogó használata (szállított kiegészítő) DH36DBDL: Nem használja a porelszívó egységet DH36DBML: A fúrófej tokmány befogó használata (szállított kiegészítő) porelszívó egység nélkül 0000BookDH36DBL.indb1020000BookDH36DBL.indb102 2017/03/2917:03:592017/03/2917:03:59103 Magyar ○ A szükségesnél nagyobb erő kifejtése nem csak sietteti a munkafolyamatot, de károsítja a fúrófej élét, emellett csökkenti a fúrókalapács üzemi élettartamát. ○ A vetési lyukból visszahúzott fúrókalapács fúrófeje lepattanhat. A visszahúzás során használjon nyomó irányú mozgást. ○ Ne kísérelje meg horgonylyuk fúrását vagy betonba való fúrást a csak forgatásra állított szerszámgéppel. ○ Ne kísérelje meg a fúrókalapács forgó és ütő funkcióban való használatát, amikor a fúrótokmány és a tokmány adapter a szerszámgéphez van csatlakoztatva. Ez nagy mértékben megrövidíti a szerszámgép minden alkatrészének az üzemi élettartamát.

DH36DBQL: Fúrófej befogó használata (szállított kiegészítő) DH36DBDL: Nem használja a porelszívó egységet DH36DBML: Fúrófej befogó használata (szállított kiegészítő) porelszívó egység nélkül

20. Ne nézzen közvetlenül a fénybe. Ettől megsérülhet a

szeme. Egy puha ruhával töröljön le mindennemű koszt és szennyeződést a LED lámpa lencséjéről, ügyelve arra, hogy ne karcolja meg a lencsét. A LED lámpa lencséjén található karcolások a fényerő csökkenését eredményezhetik. A LED lámpa nem világít a porelszívó egység felszerelésekor.

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését. Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll.

Ilyen esetben haladéktalanul töltse fel az akkumulátort.

2. A motor leállhat, ha az eszköz túlterhelt. Ez esetben

engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik,

az akkumulátorból jövő áramellátás megszűnhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehűlni. Ezt követően a gépet ismét használhatja. Kérjük, vegye fi gyelembe az alábbi fi gyelmeztetéseket és biztonsági tudnivalókat. FIGYELMEZTETÉS Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel

az akkumulátoron. ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. ○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron. ○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen. ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

2. Ne szúrja át az akkumulátort hegyes tárggyal, például

tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fi zikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott

4. Ne használja az akkumulátort fordított polaritással.

5. Ne csatlakoztassa az akkumulátort közvetlenül az

elektromos csatlakozóaljzathoz vagy szivargyújtó- csatlakozóhoz.

6. Az akkumulátort kizárólag rendeltetése szerint használja.

7. Azonnal állítsa le az akkumulátor töltését, ha a töltés az

előírt töltési idő után sem sikeres.

8. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy

nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

9. Azonnal távolodjon el a tűztől, ha szivárgást vagy

rendellenes szagot észlel.

10. Ne használja az akkumulátort erős statikus

elektromosság közelében.

11. Azonnal vegye ki az akkumulátort a készülékből

vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben. FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut,

semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék a bőrével vagy a ruházatával érintkezik,

azonnal mossa le alaposan tiszta vízzel, például csapvízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza a

kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel. FIGYELMEZTETÉS Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat. ○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba. ○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

SZEMPONTOK Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket. FIGYELMEZTETÉS Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait. ○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek. ○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak. 0000BookDH36DBL.indb1030000BookDH36DBL.indb103 2017/03/2917:04:002017/03/2917:04:00104 Magyar

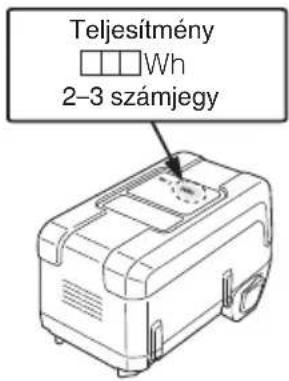

Teljesítmény 2–3 számjegy SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

DH36DBL / DH36DBQL / DH36DBDL /

DH36DBML: Akkus fúrókalapács A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. V Névleges feszültség

Terhelés nélküli sebesség Bpm Ütésszám teljes terhelésnél

max Fúrás átmérője, max.

Súly (A 01/2003 EPTA (Európai Elektromos Kéziszerszámgyártók Egyesülete) szabványának megfelelően) Beton Acél

Facsavar Csak veretési funkció Csak forgatási funkció Forgató és verető funkció Bekapcsolás Kikapcsolás Vegye ki az akkumulátort Óra járásával egyező forgás Óra járásával ellentétes forgás Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort Az akkumulátor félig töltött. Az akkumulátor még elegendő töltéssel rendelkezik.

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 184. oldalon felsorolt kiegészítőket is tartalmazza. A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

Forgató és verető funkció ○ Horgonylyukak fúrása ○ Lyukak fúrása betonba ○ Lyukak fúrása csempébe Csak forgatási funkció (porelszívó egység nélkül) ○ Acél vagy fa fúrása (külön megvásárolható kiegészítőkkel) ○ Gépcsavarok, facsavarok meghúzásához (külön megvásárolható kiegészítőkkel) Csak veretési funkció (porelszívó egység nélkül) ○ Beton enyhe véséséhez, menet vágásához és élezéséhez.

A gép műszaki adatait a 184. oldalon lévő táblázatban találja. MEGJEGYZÉS A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a

dugaszolóaljzathoz. Amikor a töltő dugaszát egy aljzathoz csatlakoztatja, a töltésjelző lámpa pirosan villog. (1 másodperces időközönként.)

2. Dugja az akkumulátort a töltőbe.

Az akkumulátort a 2. ábrán látható módon, stabilan helyezze a töltőbe.

Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdődik, és a töltésjelző lámpa kék fénnyel világít folyamatosan. Amint az akkumulátor töltése befejeződött, a jelzőlámpa folyamatosan zölden világít. (lásd az 1. táblázatot) ● A töltésjelző lámpa jelzései A töltésjelző lámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza. 0000BookDH36DBL.indb1040000BookDH36DBL.indb104 2017/03/2917:04:002017/03/2917:04:00105 Magyar

A töltésjelző lámpa jelzései Töltésjelző lámpa

LILA) Töltés előtt Villog (VÖRÖS) Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) Csatlakoztatva az áramforráshoz Töltés közben Világít (KÉK) Folyamatosan világít Töltés befejeződött Világít (ZÖLD) Folyamatosan világít (Folyamatos hangjelzés: kb. 6 másodpercig) Túlmelegedési készenlét Villog (VÖRÖS) Kigyullad 0,3 mp.-ig. Elalszik 0,3 mp.-ig. (Nem világít 0,3 mp.-ig.) Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehűl) Nem lehetséges a töltés Vibrál (LILA) Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.) (Megszakított hangjelzés: kb. 2 másodpercig) Az akkumulátor vagy az akkumulátortöltő meghibásodott MEGJEGYZÉS Amikor akkumulátor hűtési készenlét van érvényben, az UC36YSL lehűti a felforrósodott akkumulátort a hűtőventilátorral. ● Az akkumulátorkapacitás lámpáról A töltődő akkumulátor töltöttségi kapacitása az akkumulátorkapacitás jelzőlámpájának segítségével ellenőrizhető. A lámpa akkumulátorkapacitására vonatkozó jelzéseit a

2. táblázat mutatja.

MEGJEGYZÉS Röviddel a töltés befejezését követően az akkumulátorkapacitás lámpa kialszik.

A lámpa állapota Akkumulátor kapacitása Villog Az akkumulátor kapacitása kevesebb, mint 25% Villog Az akkumulátor kapacitása kevesebb, mint 50% Villog Az akkumulátor kapacitása kevesebb, mint 75% Villog Az akkumulátor kapacitása több, mint 75% Világít Töltés befejeződött ● Az akkumulátor hőmérséklete és töltési ideje. A hőmérsékleteket és töltési időt a 3. táblázatban láthatja.

Töltő Akkumulátor UC36YSL Töltési feszültség V 14,4 V 18 V 25,2 V 36 V Az akkumulátor típusa Li-ion Hőmérséklet, amelyen az akkumulátor újratölthető -10 °C – 50 °C Töltési idő (megközelítő) az eltérő kapacitású akkumulátorok esetében (20°C-on) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 2,6 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah min. min. min. min. min. min. min. min. min. 15 (4 cella) 15 (4 cella) 20 (4 cella) 25 (4 cella)

60 (20 cella) MEGJEGYZÉS A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat. FIGYELEM Az akkumulátortöltő a folyamatos használat alatt felmelegedhet, és így meghibásodást okozhat. A töltés befejezését követően hagyja 15 percet pihenni a következő töltésig. 0000BookDH36DBL.indb1050000BookDH36DBL.indb105 2017/03/2917:04:012017/03/2917:04:01106 Magyar

4. Húzza ki a töltő tápkábelét a konnektorból.

5. Tartsa szilárdan kézben az akkumulátortöltőt, és

húzza ki belőle az akkumulátort. MEGJEGYZÉS Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után. FIGYELEM ○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert nemrég használta az akkumulátort, a töltő töltésjelző lámpája 1 másodpercre felvillan, majd 0,5 másodpercre kialszik (nem világít 0,5 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést. ○ Ha a töltésjelző lámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba. ○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy a töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal Az akkumulátor kivétele és behelyezése

Töltés 2 185 Akkumulátor hátralévő töltöttségének jelzője

Az oldalsó nyél felszerelése/ leszerelése

SDS-plus fúrószerszámok behelyezése

SDS-plus fúrószerszámok eltávolítása

A forgásirány módosítása

A működtetési mód megválasztása

A fúrómélység beállítása

A vésési helyzet módosítása

A fúrófejtartó eltávolítása

A fúrótokmány tartó behelyezése (DH36DBQL, DH36DBML)

Kerek nyelű alkalmazási szerszámok behelyezése (DH36DBQL, DH36DBML)

A kapcsoló használata 14 187 A LED lámpa használata 15 187 Az akkumulátor rekesz tisztítása 16 187 A tartozékok kiválasztása ― 188, 189 *1 Ha nehezen lehet kihúzni a fúrótokmány tartót vagy a fúrófej tartót, állítsa az irányváltó kart a

jelöléssel egy vonalba és fordítsa el a befogópofa zárját. A porelszívó egység használatának részletes információit az ehhez az eszközhöz mellékelt használati útmutatóban találja. (DH36DBDL/DH36DBML)

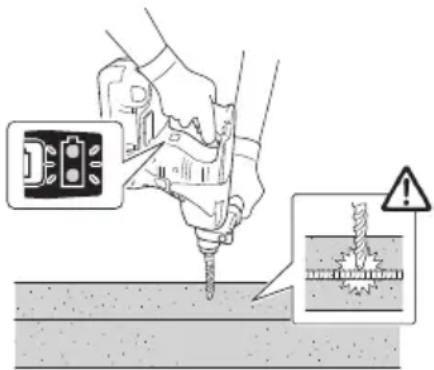

REAKTÍV ERŐSZABÁLYOZÁS

Ez a termék reaktív erő vezérlés (RFC) funkcióval rendelkezik, ami csökkenti a készülékház rázkódását. Ha a szerszámfej hirtelen túlterhelt lesz, a szerszám házának rázkódása csökkenthető, ha aktiválja a csúszó tengelykapcsolót, vagy ha a szerszám házába épített érzékelő leállítja a motort. Ha a motor a vezérlő által észlelt túlterhelés miatt leáll, ezt az akkumulátor lámpájának villogása jelzi a kapcsoló meghúzása alatt. (17. ábra) Mivel az RFC funkció nem mindig aktív vagy a teljesítménye nem mindig elegendő, a munka környezetétől és feltételeitől függően, legyen óvatos, nehogy működés közben hirtelen túlterhelje a szerszámfejet. ● A hirtelen túlterhelés lehetséges okai 1 A fúrófej beleakad az anyagba 2 Szegekkel, fémekkel vagy egyéb kemény tárgyakkal szembeni ellenállás 3 Kotnyeleskedést vagy bármilyen fölösleges nyomás alkalmazását, stb. magába foglaló tevékenységek Továbbá, egyéb, a fentiekben felsorolt okok bármely kombinációja. ● Ha a reaktív erőszabályozás (RFC) működésbe lép Ha az RFC működésbe lép és a motor leáll, akkor kapcsolja ki a készüléket és szüntesse meg a túlterhelés okát a további működtetés előtt.

KENÉS Ebben a fúrókalapácsban alacsony viszkozitású zsírt alkalmazunk, tehát ez a zsír kicserélés nélkül is hosszú ideig használható. Ha meglazult csavarból zsír szivárog, kérjük, a zsír cseréje végett vegye fel a kapcsolatot a legközelebbi szervizzel. A fúró-vésőkalapács élettartamának csökkenését okozhatja, ha nem megfelelő kenés mellet használja. FIGYELEM Ebben a gépben speciális zsírt használunk, ezért más zsír használata csökkenti a szerszám normál teljesítményét. Kérjük, tegye lehetővé, hogy a zsír cseréjét egyik szakszervizünk végezze el. Kérjük, tegye lehetővé, hogy a zsír cseréjét egyik szervizünk végezze el. 0000BookDH36DBL.indb1060000BookDH36DBL.indb106 2017/03/2917:04:012017/03/2917:04:01107 Magyar

KARBANTARTÁS ÉS ELLENŐRZÉS

FIGYELEM Karbantartás és ellenőrzés előtt győződjön meg arról, hogy a kapcsolót kikapcsolta és az akkumulátort eltávolította.

1. A szerszám ellenőrzése

Mivel a tompa szerszám használata csökkenti annak hatékonyságát és a motor meghibásodását is okozhatja, élezze meg vagy cserélje ki a szerszámot, amint kopást észlel.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A motor tekercse az egész szerszámgép „szíve”. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A készülék külső tisztítása

Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

5. Az akkumulátor rekesz tisztítása

Betonba való fúrás után, ha betonpor gyülemlett fel a csatlakozókon vagy az akkumulátortartó rekesz csúszó részein, a szerszám használata előtt, törölje le a port egy száraz ruhával. (16. ábra) Továbbá, a tisztítás után biztosítsa, hogy az akkumulátor könnyedén ki-be helyezhető a szerszámból. FIGYELEM Ha a szerszámot úgy használja, hogy előzőleg nem távolította el róla a betonport, az olyan balesetekhez vezethet, mint az akkumulátor használat közbeni kiesése. Továbbá, az ilyen használat meghibásodást okozhat, vagy az akkumulátor és a csatlakozók érintkezését meggátolhatja.

A szerszámgépet olyan helyen tárolja, ahol a hőmérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől. MEGJEGYZÉS Lítiumion akkumulátorok tárolása. Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort. Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. Fontos megjegyzés a Hitachi vezeték nélküli elektromos szerszámok akkumulátoraihoz Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye. GARANCIA A Hitachi Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 104 dB (A) (DH36DBL) 103 dB (A) (DH36DBQL) 102 dB (A) (DH36DBDL) 103 dB (A) (DH36DBML) Mért A-hangnyomásszint: 93 dB (A) (DH36DBL) 92 dB (A) (DH36DBQL) 91 dB (A) (DH36DBDL) 92 dB (A) (DH36DBML) Bizonytalanság K 3 dB (A). Viseljen hallásvédő eszközt. EN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Verető fúrás betonba: Rezgéskibocsátás értéke:

Egyenértékű véső érték: Rezgési kibocsátás érték

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható. FIGYELMEZTETÉS ○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől. 0000BookDH36DBL.indb1070000BookDH36DBL.indb107 2017/03/2917:04:012017/03/2917:04:01108 Magyar ○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik). MEGJEGYZÉS A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 0000BookDH36DBL.indb1080000BookDH36DBL.indb108 2017/03/2917:04:012017/03/2917:04:01109 Čeština

Teljes felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az EN60745-1, EN60745-2-6, EN60335-1, EN60335-2-29, EN55014-1, EN55014-2, és EN61000 szabványoknak illetve szabványosítási dokumentumoknak, az Európa Tanács a 2014/30/ EU, a 2014/35/EU és 2006/42/EK Direktíváival összhangban. Ez a termék is megfelel a 2011/65/EU RoHS irányelvnek. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština Ilmoituksen kohde: Hitachi Johdoton poravasara DH36DBL,
