MANUAL DE UTILIZARE DH 36DBL HITACHI

Citiți toate avertismentele privind siguranța și toate instrucțiunile.

Nerespectarea avertismentelor și a instrucțiunilor poate avea ca efect producerea de şocuri electrice, încendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispu la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse.
Nu modificati niciodată stecărul în niciun fel.
Nu folosiți niciun fel de adaptoare pentru stecăr la sculele electrice cu împământare (legate la pământ).
Ştecărele nemodificate și prizele corespunzătoare reduc riscul de şoc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsati în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.

Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț.
Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi. Echipamentele de protecție cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile și protecțiile auditive, folosite în situațiile corespunzătoare, reduc vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situații neasteptate.

f) Purtați haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la facilități de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.

Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și / sau de la setul de acumulatori.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în măinile utilizatorilor neinstruiti.

Română

e) Întreținerea sculelor electrice. Verificați alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceti-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

5) Utilizarea si întretinerea sculelor cu acumulatori

a) Incârcati numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folosiți sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de acumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță. Atunci când' nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTISMENTE DE SIGURANTĂ PRIVIND CIOCANUL ROTOPERCUTOR FĂRĂ FIR

1. Purtati protectii pentru urechi

Expunerea la zgomot poate duce la pierderea auzului.

1. Folosiți mânerul / mânerele auxiliar(e), dacă au fost furnizate împreună cu scula.

Pierderea controlului poate provoca vătămări personale.

1. Tineți mașina electrică de suprafețele de prindere izolate, când efectuati o operație în care accesoriiul de tăiere poate intra în contact cu cabluri ascunse.

Accesoriiul de tăiere care intră în contact cu un cablu sub tensiune poate pune sub tensiune piesele metalice expuse ale mașinii electrice și poate electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea acumulatorului.

2. Nu demontați niciodată accumulatorul sau încărcătorul.

3. Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

4. Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.

5. Când se folosește această unitate în continuu, unitatea se poate supraîncălzi, ceea ce ar putea duce la deteriorarea motorului și a comutatorului. Vă rugăm să nu folosiți ciocanul timp de aproximativ 15 minute.

6. Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

7. Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncati acumulatorul consumat.

8. Înainte de a începe să spargeti, ciobiți sau să perforați un perete, o podea sau un tavan, asigurați-vă că nu există cabluri electrice sau conducte în acestea.

9. Asigurați-vă că întrerupătorul este în poziția de ÎNCHIS. Dacă accumulatorul este instalat în timp ce comutatorul este în poziția PORNIT, scula electrică va intra în funcțiune imediat, ceea ce ar putea produce un accident grav.

10. Nu atingeti bitul în timpul sau imediat după operare. Bitul se înfierbântă foarte tare în timpul operării și ar putea produce arsuri grave.

11. Tineți întotdeauna ferm mânerul corpului și mânerul lateral al sculei electrice. În caz contrar, contraforța produsă poate duce la o operare imprecisă și chiar periculoasă.

12. Purtati o mască de praf Nu inhalați prafurile dăunătoare generate în operațiile de forjare și dăltuire. Praful poate pune în pericol sănătatea dumneavoastră și a oamenilor din jur.

13. Asigurați-vă că acumulatorul este montat ferm. Dacă este slăbit chiar și puțin, acesta poate cădea și poate produce accidente.

14. Pentru a preveni accidentele, asigurați-vă că opriți comutatorul și scoateți acumulatorul înainte de schimbarea accidentelor, stocare, transportare sau când nu utilizați sculele.

15. Montarea burghiului

O Pentru a preveni accidentele, asigurați-vă că ați oprit comutatorul și scoateti acumulatorul.

○ Atunci când utilizati scule precum vârfuri, burghie etc., asigurati-vă că utilizati piesele originale concepute de compania noastră.

○ Curățati partea de mâner a burghiului.

○ Verificați angrenarea trăgând de burghiu.

1. Operați maneta de schimbare numai când motorul este oprit complet. Operarea manetei de schimbare în timp ce motorul rulează poate cauza vârful sculei să se rotească în mod neașteptat și poate duce la accident. (Fig. 8)

2. Rotatie + ciocănire

DH36DBQL: Utilizarea suportului pentru burghiu (accesorii standard)

DH36DBML: Utilizarea suportului pentru burghiu (accesorii standard)

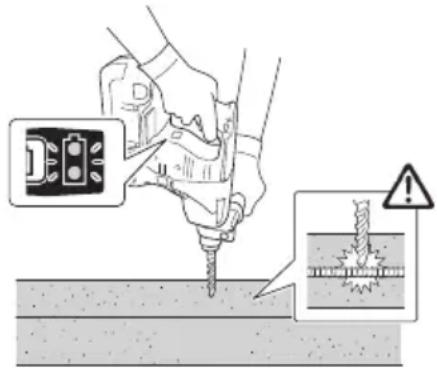

Când burghiul atinge bara de construcție din fier, burghiul se va opri imediat și ciocanul rotativ va reacționa pentru a învârti. Prin urmare, strângeți bine mânerul lateral, țineți mânerul corpului și mânerele laterale.

1. Numai rotație

○ Pentru a găuri material din lemn sau metal folosind mandrina burghiului și adaptorul mandrinei (accesorii optionale).

DH36DBQL: Utilizarea suportului mandrină burghiu (accesorii standard)

DH36DBDL: Nefolosirea unității de extragere a prafului DH36DBML: Utilizarea suportului mandrină burghiu (accesorii standard) fără unitate de extragere a prafului

○ Aplicarea forței mai mult decât este necesar nu numai că va accelera lucrul, dar va deteriora ascuțitul din capăt al burghiului și în plus va reduce durata de viață a ciocanului rotativ.

○ Burghiul se poate sparge în timp ce ciocanul rotativ se retrage de la orificiul de găurit. Pentru retragere, este important să folosiți o mișcare de împingere.

Nu încercați să dați găuri de ancorare sau găuri în beton cu aparatul setat numai în funcția de rotație.

○ Nu încercați să utilizați ciocanul rotativ în modul de rotire și lovire cu mandrina burghiului și adaptorul mandrinei atașate. Acest lucru ar scurta durata de viață a fiecărei componente a mașinii.

1. Numai ciocănire

DH36DBQL: Utilizarea suportului pentru burghiu (accesorii standard)

DH36DBDL: Nefolosirea unității de extragere a prafului DH36DBML: Utilizarea suportului pentru burghiu (accesorii standard) fără unitate de extragere a prafului

1. Nu priviți sursa de lumină direct. Vă puteți vătăma ochii. Ștergeți orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriati obiectivul.

Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.

Indicatorul luminos cu LED nu se va aprinde când se instalează unitatea de extragere a prafului.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, accumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când acumulatorul este descărcat, motorul se oprește.

În această situație încărcați imediat accumulatorul.

1. In situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.

2. În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.

În această situație, încetați să mai utilizați acumulatorul și lăsați-I să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.

O În timpul lucrului, asigurați-vă că pe accumulator nu cade span și nici praf.

○ Asigurati-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.

○ Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.

Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

1. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.

2. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

3. Nu folositi accumulatorul cu polaritatea inversată.

4. Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale masinilor.

5. Nu folosiți acumulatorul în' alte scopuri decât cele indicate.

6. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.

7. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceti într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

8. Tineți-I departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.

9. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.

10. În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.

PRECAUTIE

1. In cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.

În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.

1. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.

Există posibilitatea ca acest lucru să provoace iritarea pielii.

1. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiatii-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă o materie străină, cu proprietăți conductive, intră în terminalul accumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați accumulatorul cu litiu ion.

Nu introduceți reziduuri cu proprietăți conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.

○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.

AVERTISMENT

Notificați compania transportatoare că un pachet conține un acumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.

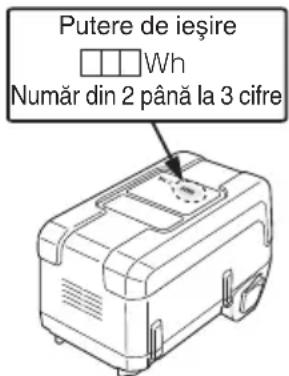

Putere de ieşire Wh Număr din 2 până la 3 cifre

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.

	DH36DBL / DH36DBQL / DH36DBDL / DH36DBML: Ciocan rotopercutor cu accumulator
	Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.
	Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
V Tensiune nominală
n_0	Viteză la mers în gol
Bpm	Rată impact la sarcină completă
max	Diametru de găurire, max.
	Greutate(Conform Procedura EPTA 01/2003)
	Beton

	Oțel
	Lemn
	Şurub pentru lemn
	Numai funcția de ciocănire
[DS48]	Numai funcția de rotire
[TX48]	Funcția de ciocănire și rotire
[CTW3]	Pornire
[GWAX1]	Oprire
	Deconectați acumulatorul
[YIDK]	Rotație în sensul acelor de ceasornic
	Rotație contrară acelor de ceasornic
	Întrerupător indicator de încărcare a acumulatorului
	Acumulatorul este aproape descărcat. Încărcați acumulatorul cât mai curând.
	Acumulatorul este pe jumătate descărcat.
	Acumulatorul este încărcat destul.

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 184.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

APLICATII

Funcția de ciocănire și rotire IT

O Găurire orificii de ancorare
O G ăurire în beton
O Găurire în tiglă
Numai funcția de rotire (fără unitate de extragere a prafului)
○ Perforare în oțel sau lemn (cu accesorii opționale)
○ Strângere şuruburi maşină, şuruburi pentru lemn (cu accesorii optionale)
Numai funcția ciocănire 1 (fără unitate de extragere a prafului)
O Dăltuire ușoară a betonului, săpare şanț și eboșare laterală.

SPECIFICATII

Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 184.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HITACHI, prezentele specificații pot fi modificate fără notificare prealabilă.

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați acumulatorul după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la priză.

Când conectați stecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi roșu. (La intervale de 1 secundă)

1. Introduceti accumulatorul în încărcător.

Introduceți ferm accumulatorul în încărcător, conform Fig. 2.

1. Încărcare

Atunci când introduceți un accumulator în încărcător, încărcarea va fi inițializată, iar indicatorul luminos se va lumina în mod continuu în albastru.

Atunci când acumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde constant. (Consultați Tabelul 1)

- Semnificația indicatorului luminos de încărcare Semnifi căiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.

Tabelul 1

Semnificațiile indicatorului luminos de încărcare
Indicator luminos de încărcare (ROŞU/ALBASTRU/VERDE/VIOLET)	Înainte de încărcare	Clipește (ROŞU)	Luminează timp de 0,5 secunde.Nu luminează timp de 0,5 secunde.(stins timp de 0,5 secunde)	Conectat la sursa de alimentare
	În timpul încărcării	Luminează (ALBASTRU)	Luminează în mod continuu
	Încărcare fi nalizată	Luminează (VERDE)	Luminează în mod continuu(Sunet alarmă continuă: aproximativ 6 secunde)
	Așteptare supraîncălzire	Clipește (ROŞU)	Luminează timp de 0,3 secunde.Nu luminează timp de 0,3 secunde.(stins timp de 0,3 secunde)	Accumulator supraîncălzit.Încărcare imposibilă.(Încărcarea va începe după ce accumulatorul se răcește)
	Încărcarea nu se poate efectua	Pâlpâie (VIOLET)	Luminează timp de 0,1 secunde.Nu luminează timp de 0,1 secunde.(stins timp de 0,1 secunde)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ × ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ▢ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

NOTĂ

Când se găsește în modul de așteptare pentru răcire acumulator, UC36YSL răcește acumulatorul supraîncălzit cu un ventilator de răcire.

- Despre indicatorul luminos de capacitate a accumulatorului Capacitatea de încărcare a unui accumulator care încarcă poate fi verificată utilizând indicatorul luminos de capacitate a accumulatorului.

Semnificațiile indicatorului luminos de capacitate a accumulatorului sunt ca cele prezentate în Tabelul 2.

NOTĂ

La scurt timp după ce încărcarea este finalizată, indicatorul luminos de capacitate a accumulatorului se stinge.

Tabelul 2

Stare indicator luminos		Capacitate accumulator
	Clipește	Capacitate accumulator sub 25%
	Clipește	Capacitate accumulator sub 50%
	Clipește	Capacitate accumulator sub 75%
	Clipește	Capacitate accumulator peste 75%
	Luminează	Încărcare finalizată

Română

- Referitor la temperatura și timpul de încărcare a accumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 3.

Tabelul 3

Încărcător		UC36YSL
Acumulator
Tensiune de încărcare V 14,4 V 18	V 25,2 V 36 V
Tip de accumulator Li-ion
Temperaturi la care accumulatorul poate fi reîncărcat		-10 °C – 50 °C
Timp încărcare pentru capacitate accumulator, aprox. (La 20 °C)
1,3 Ah	min.	15 (4 celule)	15 (5 celule)	–	–
1,5 Ah	min.	15 (4 celule)	15 (5 celule)	–	–
2,0 Ah	min.	20 (4 celule)	20 (5 celule)	20 (7 celule)	20 (10 celule)
2,5 Ah	min.	25 (4 celule)	25 (5 celule)	–	25 (10 celule)
2,6 Ah	min.	–	–	–	25 (20 celule)
3,0 Ah	min.	30 (8 celule)	30 (10 celule)	30 (14 celule)	–
4,0 Ah	min.	40 (8 celule)	40 (10 celule)	–	–
5,0 Ah	min.	50 (8 celule)	50 (10 celule)	–	–
6,0 Ah	min.	60 (8 celule)	60 (10 celule)	–	60 (20 celule)

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

PRÉCAUTIE

Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După finalizarea încărcării, așteptați 15 minute până la următoarea încărcare.

4. Deconectați cablul de alimentare al încărcătorului de la priză.

5. Tineți ferm încărcătorul și scoateți acumulatorul. NOTĂ

Asigurați-vă că scoateți acumulatorul din încărcător după utilizare și apoi depozitați-l.

PRECAUTIE

○ Dacă acumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, indicatorul luminos de încărcare al încărcătorului va lumina timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsați mai întăi acumulatorul să se răcească, apoi începeți încărcarea.
○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul pentru acumulator al încărcătorului există corpuri străine și îndepărtați-le. În cazul în care nu există obiecte străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceti-I la Centrul de Service autorizat.
Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că accumulatorul încărcat a fost scos, așteptați minimum 3 secunde înainte de a-l reintroduce pentru a continua încărcarea. Dacă accumulatorul este reintrodus înainte de trecerea a 3 secunde, accumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ŞI OPERARE

Acțiune	Figură	Pagină
Scoaterea și introducerea acumulatorului	1 185
Încărcare	2 185
Indicator încărcare accumulator	3 185
Instalarea / demontarea mânerului lateral*1	4 185
Introducere unelte de perforare SDS-plus	5 186
Scoatere unelte de perforare SDS-plus	6 186
Schimbare direcție rotire	7 186
Selectarea modului de operare	8 186
Ajustarea adâncimii perforării	9 186
Selectarea poziției daltă	10	186
Îndepărtarea suportului pentru burghiul lat (DH36DBQL, DH36DBML)*1	11	187
Introducerea suportului mandrinei de găurit (DH36DBQL, DH36DBML)	12	187
Introducere scule aplicații mâner rotund (DH36DBQL, DH36DBML)	13	187
Utilizarea întrerupătorului	14	187
Cum se folosește Ledul	15	187
Curățarea compartimentului de instalare a acumulatorului	16	187
Selectarea accesoriiilor	—	188, 189

*1 Dacă suportul mandrinei de găurire sau suportul burghiului se scoate greu, aliniați maneta de schimbare cu semnul și rotiți maneta de blocare.

Pentru detalii privind modul de utilizare a unității de extragere a prafului, consultați manualul de instructiuni separat inclus împreună cu această sculă. (DH36DBDL/DH36DBML)

CONTROL FORTĂ REACTIVĂ

Acest produs este prevăzut cu o funcție de control al forței reactive (RFC) care reduce smucirea corpului sculei.

În cazul în care cuțitul aplicat este supraîncărcat brusc, orice smucitură a corpului sculei este redusă prin activarea ambreiajului cu alunecare sau prin oprirea motorului prin senzorul încorporat în corpul sculei.

În cazul în care motorul s-a oprit din cauza detectării suprasolicitării de către dispozitivul de control, acest lucru este indicat prin clipirea indicatorului luminos pentru bateria rămasă în timp ce comutatorul este tras. (Fig. 17)

Deoarece este posibil ca funcția RFC să nu se activeze sau ca performanța acesteia să fie insuficientă în funcție de mediul și condițiile de lucru, fiți atenți să nu suprasolicitați brusc cuțitul aplicat în timpul operării.

• Cauze posibile ale supraîncărcării bruște
  ① Cutitul instrumentului se înfige în material
  ② Impact asupra cuielor, metalului sau altor obiecte dure
  ③ Sarcini care implică desfaceri sau orice aplicare excesivă a presiunii etc.

De asemenea, alte cauze includ orice combinație între cele menționate mai sus.

- Când dispozitivul de control al forței reactive (RFC) este declanșat

Când RFC este declanșată și motorul se oprește, opriți comutatorul sculei și îndepărțați cauza de supraîncărcare înainte de a continua operarea.

Unsoare cu vâscozitate mică este aplicată pe acest ciocan rotativ astfel încât să poată fi folosit pentru o perioadă îndelungată fără înlocuirea unsorii. Vă rugăm să contactați cel mai apropiat centru de service pentru înlocuirea unsorii când observați că se scurge unsoare dintr-un şurub slăbit.

Folosirea în continuare a ciocanului rotopercutor în ciuda lipsei de unsoare va cauza deteriorarea și reducea duratei de viață a acestuia.

PRECAUTIE

O unsoare specifică este folosită cu acest aparat, prin urmare performanța normală a mașinii poate fi afectată de folosirea unor unsori diferite. Vă rugăm să vă asigurați că unul dintre centrele noastre de service se ocupă de înlocuirea unsorii.

ÎNTRETINERE ŞI VERIFICARE

PRECAUTIE

Asigurati-vă că ați oprit comutatorul și ați îndepărtat acumulatorul înainte de întreținere și inspecție.

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcționare și va cauza posibile defectiuni la motor, ascuțiți sau schimbați scula de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate şuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există şuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreținerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveti grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

4. Curătarea exteriorului

Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

5. Curățarea compartimentului de instalare a accumulatorului

După forajul în beton, în cazul în care s-a acumulat praț de beton pe borne sau în zona în care acumulatorul intră în interiorul compartimentului de instalare a acumulatorului, curățați praful de beton acumulat cu o cârpă uscată înainte de a utiliza scula. (Fig. 16)

De asemenea, după curătare, asigurați-vă că acumulatorul poate fi instalat și îndepărtat cu ușurință din sculă.

PRECAUTIE

Utilizând scula atunci când accumulatorul este acoperit cu praf de beton poate duce la accidente cum ar fi defectiunea accumulatorului în timpul utilizării.

Mai mult decât atât, o astfel de utilizare poate provoca o avarie sau o defectiune la contactul între accumulator și borne.

6. Depozitare

Depozitați scula electrică într-un loc în care temperatura este sub 40 °C și nu lăsați produsul la îndemâna copiilor.

NOTA

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.

Cu toate acestea, timpul de utilizare a accumulatorilor semnificativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Română

Notă importantă pentru bateriile uneltelor Hitachi cu accumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice Hitachi în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de Hitachi.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrății

Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A:

Nivelul tipic al presiunii sonore ponderate À:

93 dB (A) (DH36DBL)

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Găurire cu ciocănire în beton:

Valoarea emisiei de vibratii a_h , HD =

16,0 m/s2 (DH36DBL)

Valoare dăltuire echivalentă:

Valoare emisie vibratii a_h, CHeq = 12,2 m/s² (DH36DBL)

Valoarea totală declarată a vibrației a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.

Mai poate fi utilizată pentru o evaluare preliminară a expunerii.

AVERTISMENT

○ Emisia de vibrații în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.

Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HITACHI, prezentele specificații pot fi modificate fără notificare prealabilă.
