BEDIENUNGSANLEITUNG DH 36DBL HITACHI

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Tragen Sie entsprechende Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. (Übersetzung der Original-Gebrauchsanweisung) 0000BookDH36DBL.indb90000BookDH36DBL.indb9 2017/03/2917:03:392017/03/2917:03:3910 Deutsch c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge instand. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen. b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von missbräuchlichen Bedingungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batteriefl üssigkeit in Berührung kommen, waschen Sie die betroff ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batteriefl üssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und nur unter Einsatz passender Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DEN

1. Gehörschutz tragen

Die Aussetzung zu lauten Geräuschen kann zu Gehörverlust führen.

2. Benutzen Sie, falls mit dem Werkzeug mitgeliefert,

den/die Hilfsgriff (e). Ein Verlust der Kontrolle kann zu Körperverletzungen führen.

3. Halten Sie das Elektrowerkzeug an den isolierten

Griff fl ächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug mit verborgenen Kabeln in Kontakt geraten könnte. Wenn Schneidewerkzeuge auf einen "gstromführenden" Draht treff en, können die freigelegten Metallteile das Elektrowerkzeug "gunter Strom setzen" und dem Bediener einen elektrischen Schlag versetzen. ZUSÄTZLICHE SICHERHEITSWARNUNGEN

1. Lassen Sie keine Fremdkörper durch das Anschlussloch

der Batterie eindringen.

2. Niemals die Batterie und das Ladegerät zerlegen.

3. Niemals die Batterie kurzschließen. Ein Kurzschließen

der Batterie verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden an der Batterie führen.

4. Die Batterie nicht ins Feuer werfen. Sie könnte dabei

5. Wenn dieses Gerät ununterbrochen betrieben wird,

kann Überhitzung auftreten und zu Schäden an Motor und Schalter führen. Lassen Sie das Gerät bitte etwa 15 Minuten lang zum Abkühlen unbenutzt liegen.

6. Schieben Sie keine Gegenstände durch die

Belüftungsschlitze des Ladegeräts. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

7. Bringen Sie die Batterie zu dem Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie zur Neige geht. Die leere Batterie nicht wegwerfen.

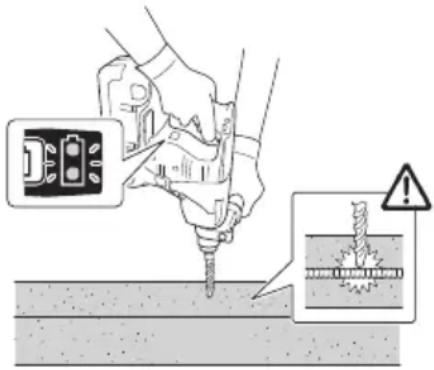

8. Überzeugen Sie sich, bevor Sie in einer Wand, dem

Boden oder der Decke etwas ausbrechen, meißeln oder bohren, sorgfältig davon, dass keine elektrischen Kabel oder Kabelrohre darunter liegen.

9. Prüfen Sie, ob der Netzschalter auf AUS steht. Wenn der

Akku eingelegt wird, während der Netzschalter auf „ON“ steht, beginnt das Werkzeug sofort den Betrieb, was zu einem ernsten Unfall führen könnte.

10. Berühren Sie die Bohrerspitze nicht während oder

unmittelbar nach dem Betrieb. Die Bohrerspitze wird während des Betriebs sehr heiß, und es könnte zu ernsthaften Verbrennungen kommen. 0000BookDH36DBL.indb100000BookDH36DBL.indb10 2017/03/2917:03:392017/03/2917:03:3911 Deutsch

11. Halten Sie den Gehäusegriff und Seitenhandgriff des

Elektrowerkzeugs immer fest in der Hand. Andernfalls kann die erzeugte Gegenkraft zu einem ungenauen und sogar gefährlichen Schraubvorgang führen.

12. Eine Staubmaske tragen

Atmen Sie die schädlichen Stäube nicht ein, die bei den Bohr- und Meißelarbeiten entstehen. Der Staub kann Ihre Gesundheit und die Gesundheit umstehender Personen gefährden.

13. Nachsehen, ob die Batterie sicher und fest sitzt. Eine

locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

14. Um Unfälle zu vermeiden, stellen Sie sicher dass Sie

den Netzschalter ausschalten und den Akku entnehmen bevor Sie die Zubehörteile austauschen, das Gerät einlagern, tragen oder das Gerät nicht benutzen.

15. Einsetzen des Bohrmeißels

○ Achten Sie zur Vermeidung von Unfällen darauf, den Schalter auszuschalten und den Akku zu entfernen. ○ Achten Sie bei der Verwendung von Werkzeugen wie zum Beispiel Spitzmeißeln, Bohrmeißeln usw. darauf, Originalteile zu verwenden, die von unserem Unternehmen benannt sind. ○ Reinigen Sie das Schaftstück des Bohrmeißels. ○ Überprüfen Sie die Arretierung durch Ziehen an der Bohrerspitze.

16. Betätigen Sie den Umschalthebel nur, wenn der Motor

vollkommen stillsteht. Betätigung des Umschalthebels bei laufendem Motor kann dazu führen, dass sich die Spitze des Werkzeugs unerwartet dreht, was zu einem Unfall führen kann. (Abb. 8)

17. Drehung + Hämmern

DH36DBQL: Verwendung der Bohrmeißelhalterung (Standardzubehör) DH36DBML: Verwendung der Bohrmeißelhalterung (Standardzubehör) Wenn der Bohrmeißel in Kontakt mit dem Bewehrungsstahl des Bauwerks gerät, hält der Meißel sofort an und der Bohrhammer reagiert mit einer Drehung. Ziehen Sie deshalb den Seitengriff fest, halten Sie den Körper-Handgriff und die seitlichen Griff e fest.

○ Verwenden Sie das Bohrfutter und die Bohrfutteraufnahme, wenn Sie in Holz- oder Metallbaustoff bohren (Sonderzubehör). DH36DBQL: Verwendung der Bohrfutterhalterung (Standardzubehör) DH36DBDL: Staubabsaugung wird nicht verwendet DH36DBML: Verwendung der Bohrfutterhalterung (Standardzubehör) ohne Staubabsaugung ○ Wenn Sie mehr Kraft als nötig anwenden, wird die Arbeit nicht vorangetrieben, jedoch die Kopfkante des Bohrmeißels verschlissen und zusätzlich die Betriebsdauer des Bohrhammers herabgesetzt. ○ Bohrmeißel können abbrechen, wenn Sie den Bohrhammer aus dem Bohrloch zurückziehen. Für das Zurückziehen ist es wichtig, eine stoßende Bewegung anzuwenden. ○ Versuchen Sie nicht, Ankerlöcher oder Löcher in Beton zu bohren, wenn die Maschine auf die Funktion Nur Drehung eingestellt ist. ○ Versuchen Sie nicht, den Bohrhammer im Modus Drehung und Hämmern zu verwenden, wenn das Bohrfutter und die Bohrfutteraufnahme angebracht sind. Dadurch wird die Betriebsdauer jedes Bauteils der Maschine erheblich verkürzt.

DH36DBQL: Verwendung der Bohrmeißelhalterung (Standardzubehör) DH36DBDL: Staubabsaugung wird nicht verwendet DH36DBML: Verwendung der Bohrmeißelhalterung (Standardzubehör) ohne Staubabsaugung

20. Blicken Sie nicht direkt in das Licht. Das könnte zu

Augenverletzungen führen. Wischen Sie etwaigen Schmutz oder Ruß vom Glas des LED-Lichts mit einem weichen Tuch ab, achten Sie dabei darauf, das Glas nicht zu zerkratzen. Kratzer auf dem Glas des LED-Lichts können dazu führen, dass die Helligkeit abnimmt. Die LED-Leuchte leuchtet nicht auf, wenn die Staubabsaugung montiert wird.

WARNUNG ZUM LITHIUM-IONEN-

AKKU Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.

Kommt es während des Betriebs zu einer Überhitzung der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung eines Auslaufens der Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich keine Späne und Staub auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass keine Späne und Staub auf die Batterie fallen. ○ Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an

Stromsteckdosen oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen

7. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.

9. Halten Sie die Batterie sofort von off enen Flammen fern,

wenn Sie ein Leck oder üblen Geruch feststellen. 0000BookDH36DBL.indb110000BookDH36DBL.indb11 2017/03/2917:03:392017/03/2917:03:3912 Deutsch

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, übler Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, üblem Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Wenn ein leitfähiger Fremdkörper in das Gehäuse einer Lithiumionenbatterie eindringt, kann sie kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln: ○ Legen Sie in das Aufbewahrungsetui keine leitfähigen Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte. ○ Laden Sie, damit kein Kurzschluss auftreten kann, die Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist.

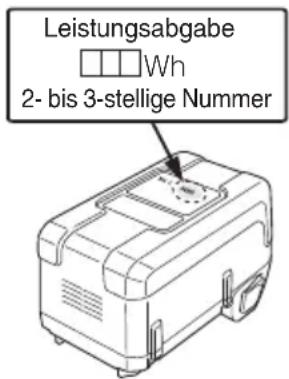

BEZÜGLICH DES TRANSPORTS VON

LITHIUM-IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.

2- bis 3-stellige Nummer

Leistungsabgabe SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

DH36DBL / DH36DBQL / DH36DBDL /

DH36DBML: Akku-bohrhammer Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/ EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden. V Nennspannung

Leerlaufdrehzahl Bpm Volllastschlagzahl

max Maximaler Bohrdurchmesser

Gewicht (Gemäß EPTA-Verfahren 01/2003) Beton Stahl Holz Holzschraube Funktion Nur Hämmern Funktion Nur Drehung Funktion Drehung und Hämmern Einschalten ON Ausschalten OFF Trennen Sie die Batterie ab Drehung im Uhrzeigersinn Drehung gegen den Uhrzeigersinn Schalter der Ladestandskontrollleuchte Der Akku ist fast leer. Den Akku schnellstmöglich wieder aufl aden. Es verbleibt die Hälfte der Akkuladung. Die verbleibende Akkuladung ist ausreichend. 0000BookDH36DBL.indb120000BookDH36DBL.indb12 2017/03/2917:03:392017/03/2917:03:3913 Deutsch STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung die auf Seite 184 aufgelisteten Zubehöre. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. VERWENDUNG Funktion Drehung und Hämmern ○ Bohren von Ankerlöchern ○ Bohren von Löchern in Beton ○ Bohren von Löchern in Fliesen Funktion Nur Drehung (ohne Staubabsaugung) ○ Bohren in Stahl oder Holz (mit Sonderzubehör) ○ Festziehen von Maschinenschrauben, Holzschrauben (mit Sonderzubehör) Funktion nur Hämmern (ohne Staubabsaugung) ○ Leichtes Meißeln in Beton, Nuten graben und Schleifen. TECHNISCHE DATEN Die technischen Daten dieser Maschine sind in der Tabelle auf Seite 184 aufgelistet. HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HITACHI sind Änderungen der hier gemachten technischen Angaben vorbehalten. LADEN Laden Sie vor dem Gebrauch des Elektrowerkzeugs den Akku wie folgt auf.

1. Den Netzstecker des Ladegeräts in eine Steckdose

einstecken. Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt ist, blinkt die Ladeanzeigelampe rot. (In 1-Sekunden-Intervallen)

2. Schieben Sie den Akku in das Ladegerät ein.

Den Akku wie in der Abb. 2 gezeigt fest in das Ladegerät einschieben.

Beim Einlegen eines Akkus in das Ladegerät wird der Ladevorgang begonnen und die Ladeanzeigelampe leuchtet beständig blau. Wenn der Akku voll aufgeladen ist, leuchtet die Ladeanzeigelampe kontinuierlich grün. (Siehe Tabelle 1) ● Anzeige der Ladeanzeigelampe Die Anzeigen der Ladeanzeigelampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle 1 angegeben. Tabelle 1 Anzeigen der Ladeanzeigelampe Ladeanzeigelampe (ROT/BLAU/ GRÜN/LILA) Vor dem Laden Blinkt (ROT) Leuchtet 0,5 Sekunden lang. Erlischt 0,5 Sekunden lang. (Aus für 0,5 Sekunden) An die Stromquelle angeschlossen Beim Laden Leuchtet (BLAU) Leuchtet beständig Laden abgeschlossen Leuchtet (GRÜN) Leuchtet beständig (Kontinuierlicher Summerton: ca. 6 Sekunden) Wegen Überhitzung angehalten Blinkt (ROT) Leuchtet 0,3 Sekunden lang. Erlischt 0,3 Sekunden lang. (Aus für 0,3 Sekunden) Akku überhitzt. Laden nicht möglich. (Ladevorgang wird nach dem Abkühlen des Akkus gestartet) Laden nicht möglich Flackert (LILA) Leuchtet 0,1 Sekunden lang. Erlischt 0,1 Sekunden lang. (Aus für 0,1 Sekunden) (Intermittierender Summerton: ca. 2 Sekunden) Betriebsstörung im Akku oder im Ladegerät HINWEIS Bei Standby zum Abkühlen des Akkus kühlt das UC36YSL den überhitzten Akku mit einem Kühlgebläse. 0000BookDH36DBL.indb130000BookDH36DBL.indb13 2017/03/2917:03:402017/03/2917:03:4014 Deutsch ● Über die Akkuleistungslampe Die Ladeleistung eines Akkus, der aufgeladen wird, kann mithilfe der Akkuleistungslampe kontrolliert werden. Die Anzeigen der Lampen für die Akkuleistung sind in der Tabelle 2 dargestellt. HINWEIS Kurze Zeit nach der Beendigung des Aufl adens erlischt die Akkuleistungslampe. ● Bezüglich der Temperatur und Ladezeit des Akkus. Die Temperaturen und Ladezeit sind in der Tabelle 3 angegeben. Tabelle 3 Ladegerät Batterie UC36YSL Ladespannung V 14,4 V 18 V 25,2 V 36 V Akkutyp Li-Ionen Temperaturen, bei denen der Akku geladen werden kann -10 °C – 50 °C Ladezeit für Batteriekapazität, ungefähr (bei 20 ºC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 2,6 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah Min. Min. Min. Min. Min. Min. Min. Min. Min. 15 (4 Zellen) 15 (4 Zellen) 20 (4 Zellen) 25 (4 Zellen)

20 (10 Zellen) 25 (10 Zellen) 25 (20 Zellen)

60 (20 Zellen) Tabelle 2 Lampenzustand Akkuladestand Blinkt Batteriekapazität bei weniger als 25 % Blinkt Batteriekapazität bei weniger als 50 % Blinkt Batteriekapazität bei weniger als 75 % Blinkt Batteriekapazität bei mehr als 75 % Leuchtet Laden abgeschlossen HINWEIS Die Aufl adezeit kann je nach Umgebungstemperatur und Spannung der Stromquelle unterschiedlich sein. VORSICHT Wenn das Ladegerät ständig in Betrieb war, wird es heiß, das stellt eine Ursache für Ausfälle dar. Sobald der Ladevorgang abgeschlossen ist, lassen Sie das Ladegerät vor dem nächsten Ladevorgang 15 Minuten ruhen.

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Halten Sie das Ladegerät fest und ziehen Sie die

Batterie heraus. HINWEIS Ziehen Sie den Akku nach Benutzung des Ladegeräts unbedingt aus diesem heraus und bewahren Sie ihn dann auf. VORSICHT ○ Wenn der Akku geladen wird, während er heiß ist, weil er längere Zeit direkter Sonneneinstrahlung ausgesetzt gewesen ist, oder der Akku eben erst in Gebrauch gewesen ist, leuchtet die Ladeanzeigelampe 1 Sekunde lang auf, erlischt für 0,5 Sekunden (aus für 0,5 Sekunden) usw. Lassen Sie in einem solchen Fall zuerst den Akku abkühlen und beginnen Sie erst dann mit dem Aufl aden. ○ Wenn die Ladeanzeigelampe rot fl ackert (in 0,2-Sekunden- Intervallen), kontrollieren Sie den Akkuanschluss des Ladegerätes auf Fremdkörper und entfernen Sie diese gegebenenfalls. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Lassen Sie die Teile von Ihrem autorisierten Kundendienst prüfen. ○ Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, dass der Akku, der mit dem Ladegerät geladen wurde, herausgenommen wurde, warten Sie mindestens 3 Sekunden, bevor Sie ihn wieder einlegen, um den Ladevorgang fortzusetzen. Wird die Batterie innerhalb von 3 Sekunden wieder eingelegt, kann es sein, dass sie nicht richtig aufgeladen wird. 0000BookDH36DBL.indb140000BookDH36DBL.indb14 2017/03/2917:03:402017/03/2917:03:4015 Deutsch

Aktion Abbildung Seite Herausnehmen und Einlegen des Akkus

Laden 2 185 Ladestandskontrollleuchte

Installieren / Entfernen des seitlichen Griff s

Einsetzen der SDS-Plus- Bohrwerkzeuge

Abnehmen der SDS-Plus- Bohrwerkzeuge

Auswahl der Drehrichtung

Auswahl des Betriebsmodus

Einstellung der Bohrtiefe

Änderung der Meißelposition

Einsetzen der Rundschaftwerkzeuge (DH36DBQL, DH36DBML)

Betätigen des Schalters 14 187 Benutzung des LED-Lichts

Reinigung des Akkufachs

Auswahl von Zubehören ― 188, 189 *1 Wenn es schwierig ist, die Bohrfutterhalterung oder die Bohrerspitzenhalterung herauszuziehen, richten Sie den Umschalthebel an der

-Markierung aus und betätigen Sie den Feststellgriff . Einzelheiten zur Verwendung der Staubabsaugung fi nden Sie in der gesonderten Bedienungsanleitung, die diesem Werkzeug beiliegt. (DH36DBDL/DH36DBML) REAKTIVE KRAFTREGELUNG Dieses Produkt ist mit einer Reactive-Force-Control-Funktion (RFC) ausgestattet, die das Ruckeln des Werkzeugkörpers reduziert. Wenn der Werkzeugeinsatz plötzlich überlastet ist, wird jegliches Ruckeln des Werkzeugkörpers reduziert, indem die Rutschkupplung aktiviert wird oder der Motor durch den Sensor, der im Werkzeugkörper eingebaut ist, angehalten wird. Wenn der Motor gestoppt wird, weil die Steuerung eine Überlastung erkannt hat, wird dies angezeigt, indem die Anzeigelampe für verbleibenden Batteriestand blinkt, während der Schalter gezogen wird. (Abb. 17) Da die RFC-Funktion möglicherweise nicht aktiviert wird oder ihre Leistung je nach Arbeitsumgebung und Bedingungen ungenügend sein kann, achten Sie darauf, den Werkzeugeinsatz während des Betriebs nicht plötzlich zu überlasten. ● Mögliche Ursachen plötzlicher Überlastung 1 Die Werkzeugspitze frisst sich ins Material 2 Reaktion auf Nägel, Metall oder andere harte Gegenstände 3 Tätigkeiten, die „mit dem Brecheisen“ oder mit übermäßiger Kraftanwendung ausgeführt werden usw. Weitere Ursachen umfassen außerdem beliebige Kombinationen der oben genannten Ursachen. ● Wenn die reaktive Kraftregelung (RFC) ausgelöst ist Wenn die reaktive Kraftregelung (RFC) ausgelöst wird und der Motor anhält, schalten Sie das Werkzeug aus und beseitigen Sie die Ursache für die Überlastung, bevor Sie den Betrieb fortsetzen. Abb. 17 SCHMIERUNG Für diesen Bohrhammer sollte ein Schmiermittel mit niedriger Viskosität verwendet werden, damit er über einen längeren Zeitraum ohne Schmierfettwechsel verwendet werden kann. Sollte Schmierfett aufgrund gelöster Schrauben austreten, bitte für die Auswechslung des Schmierfetts die nächstgelegene Kundendienststelle aufsuchen. Wird der Bohrhammer in solch einem Fall weiterverwendet, könnte sich das Gerät festfressen, wodurch die Lebensdauer verkürtzt wird. VORSICHT Es sollten nur die vorgeschriebenen Schmiermittel verwendet werden. Wenn andere Schmiermittel verwendet werden, könnte die Leistung des Gerätes beeinträchtigt werden. Wenden Sie sich bitte für die Auswechslung der Schmiermittel an unsere Kundendienststelle.

WARTUNG UND INSPEKTION

VORSICHT Stellen Sie sicher, dass vor Wartung und Prüfung der Schalter ausgeschaltet und die Batterie entfernt ist.

1. Inspektion des Werkzeugs

Da die Benutzung eines stumpfen Werkzeugs die Effi zienz mindern und möglicherweise zu Fehlfunktionen des Motors führen kann, muss das Werkzeug geschärft oder ersetzt werden, sobald eine Abnutzung bemerkt wird.

2. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist das "Herzstück" des Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/oder mit Öl oder Wasser benetzt wird.

Wenn das Werkzeug schmutzig ist, wischen Sie es mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Kein Chlorlösungsmittel, Benzin oder Farbenverdünner verwenden, da diese Kunststoff e aufweichen. 0000BookDH36DBL.indb150000BookDH36DBL.indb15 2017/03/2917:03:402017/03/2917:03:4016 Deutsch

5. Reinigung des Akkufachs

Nach dem Bohren in Beton und wenn sich Betonstaub auf den Anschlüssen oder im Bereich, wo der Akku in das Akkufach geschoben wird, angesammelt hat, reinigen Sie das Werkzeug mit einem trockenen Tuch vom angesammelten Betonstaub, bevor Sie es verwenden. (Abb. 16) Vergewissern Sie sich außerdem nach der Reinigung, dass der Akku leichtgängig in das Werkzeug eingesetzt oder von ihm entnommen werden kann. VORSICHT Die Verwendung des Werkzeugs, wenn der Akku mit Betonstaub bedeckt ist, kann zu Unfällen führen, beispielsweise kann der Akku während der Verwendung herausfallen. Eine derartige Verwendung kann außerdem zu einer Funktionsstörung oder einem Kontaktfehler zwischen dem Akku und den Anschlüssen führen.

Das Werkzeug bei einer Temperatur von unter 40 °C und außerhalb der Reichweite von Kindern lagern. HINWEIS Aufbewahren von Lithiumionenbatterien Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufl aden und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufl aden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. Wichtiger Hinweis zu den Batterien für Akku-Geräte von Hitachi Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung fi nden, an ein von Hitachi autorisiertes Servicezentrum. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 104 dB (A) (DH36DBL) 103 dB (A) (DH36DBQL) 102 dB (A) (DH36DBDL) 103 dB (A) (DH36DBML) Gemessener A-gewichteter Schalldruck: 93 dB (A) (DH36DBL) 92 dB (A) (DH36DBQL) 91 dB (A) (DH36DBDL) 92 dB (A) (DH36DBML) Messunsicherheit K: 3 dB (A). Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. Hammerbohren in Beton: Vibrationsemissionswert

(DH36DBML) Messunsicherheit K = 1,5 m/s

Äquivalenzwert für das Meißeln: Schwingungsemissionswert

(DH36DBQL) Messunsicherheit K = 1,5 m/s

17. Roteren + kloppen

De beitelstand veranderen

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären mit alleiniger Verantwortung, dass dieses Produkt den Standards oder Standardisierungsdokumenten EN60745-1, EN60745-2-6, EN60335-1, EN60335-2-29, EN55014-1, EN55014-2 und EN61000 in Übereinstimmung mit den Direktiven 2014/30/EU, 2014/35/EU und 2006/42/EG entspricht. Dieses Produkt stimmt auch mit der RoHS-Richtlinie 2011/65/EU überein. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Diese Erklärung gilt für Produkte, die die CE-Markierung tragen. Objeto de declaración: Hitachi Martillo perforador a batería DH36DBL,
