РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DH 36DBL HITACHI

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита снижава риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието

лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като респираторна маска, специални обувки с устойчива на плъзгане подметка, каска, или антифони, според условията на работа, които

опасността от нараняване. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт

или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички гаечни и други ключове, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. Подходящият електрически инструмент осигурява безопасно и по-добре свършена работа при предвидените номинални параметри. b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички инструкции и предупреждения за безопасност. Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът "електрически инструменти", използван в предупрежденията за безопасност, се отнася до електро захранвани (с кабел) от мрежата, или захранвани на батерии (безжични) електрически инструменти.

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Разхвърляни или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели със заземени електрически инструменти. Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар. b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате кабела. Пазете кабелите от източници на топлина,

смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външна употреба. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически

c) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрически инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти наточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно. g) Използвайте електрически инструменти, приставки и аксесоари, и т.н ., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

5) Експлоатация и поддръжка на електрически

инструменти захранвани от батерии a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар, при използване за друг тип батерии. b) Използвайте електрическите инструменти само с посочения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар. c) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им. Контакт между клемите на батериите може да доведе от искри или пожар. d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска

Електролитът на батериите може да причини възпаление или изгаряния.

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници

използване на оригинални резервни части. Тов а ще гарантира безопасността при работа с електрическите инструменти.

Не допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ ПЕРФОРАТОРИ

Излагането на въздействието на шум може да доведе до загуба на слуха.

2. Използвайте допълнителната ръкохватка(и),

ако са предоставени с уреда. Загуба на контрол върху уреда може да доведе до нараняване.

3. При работа, дръжте уреда за изолираните

ръкохватки, ако режещият елемент има опасност

контакт със скрити проводници. Контакт на приставките и крепежните елементи с проводници под напрежение, може да доведе до протичане на ток през електрическия инструмент и токов удар. ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Не допускайте проникването на чужди тела в отвора

на връзката за батериите.

2. Никога не разглобявайте презареждащите се

акумулаторни батерии и зарядното.

3. Никога не давайте на късо акумулаторните батерии.

Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

4. Отработените батерии не

трябва да се изгарят. Това може да доведе до експлозия.

5. При продължителна работа инструментът може да

прегрее и съответно да се стигне до повреда на двигателя и превключвателя. Оставете го, без да го използвате за около 15 минути.

6. Не поставяйте предмети върху отворите за

охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

7. Върнете батериите в магазина, от който са били

закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да се използват. Отработените батерии не трябва да се

8. Преди да започнете дейности по разбиване,

разтрошаване или пробиване в стена, под или таван, уверете се, че в съответните зони не минават електрически проводници или скрити кабелни

9. Уверете се, че прекъсвачът за захранването е в

позиция ИЗКЛ. Ако акумулаторът е поставен, докато превключвателя за захранване е в положение ON, електрическият инструмент ще започне да работи незабавно, което би могло да причини сериозен

непосредствено след работа. Приставката се нагорещява по време на работа и може да причини сериозни изгаряния. 0000BookDH36DBL.indb1460000BookDH36DBL.indb146 2017/03/2917:04:122017/03/2917:04:12147

11. Винаги дръжте здраво дръжката на корпуса

и страничната ръкохватка на електрическия инструмент. В противен случай противодействието може да доведе до неправилна опасна работа.

12. Носете противопрахова маска.

Не вдишвайте вредния прах, който се образува при пробиване или къртене. Прахът може да застраши вашето здраве, както и на околните.

, че батерията е добре и здраво поставена. Ако е и най-малко разхлабено, то може да се извади и да причини злополука.

14. За да предотвратите инциденти, уверете се, че сте

изключили ключа и извадили акумулалтора, преди да сменяте аксесоари, да прибирате или пренасяте уредите, когато не са в употреба.

Поставяне на свредлото ○ За да предотвратите инциденти, уверете се, че сте изключили ключа и извадили акумулатора. ○ Когато използвате инструменти като шила, свредла и други, уверете се, че използвате оригинални части, проектирани от нашата фирма. ○ Почистете опашката на свредлото. ○ Подръпнете свредлото, за да проверите захващането.

лоста за смяна, само когато моторът е напълно изключен. Работата с лоста за промяна докато моторът работи, може да доведе до внезапно завъртане на върховия инструмент и да предизвика злополука. (Фиг. 8)

17. Ротация и перфориране

DH36DBQL: Използване на държач за свредла (стандартни аксесоари) DH36DBML: Използване на държач за свредла (стандартни аксесоари) Когато свредлото се допре до строителен стоманен лост, то ще спре веднага, а перфораторът ще реагира с ротация. Затова здраво затегнете страничната ръкохватка, дръжте ръчката на корпуса и страничните такива.

○ За пробиване на дървен или метален материал с патронник за свредла и адаптер за патронник (допълнителни аксесоари). DH36DBQL: Използване на патронник за свредла (стандартни аксесоари) DH36DBDL: Не се използва прахоулавящото

DH36DBML: Използване на патронник за свредла (стандартни аксесоари) без прахоулавящо устройство ○ Прилагането на по-голяма сила от необходимото ще ускори работата, но ще повреди върха на свредлото и ще намали експлоатационния живот на перфоратора. ○ Свредлата могат да се счупят при изваждане на перфоратора от пробитата дупка. Важно е при

да се използва движение на бутане. ○ Не опитвайте да пробивате анкерни отвори или отвори в бетон, когато уредът е в режим само на

○ Не опитвайте да използвате перфоратора в режим на ротация и перфориране, когато са поставени патронник за свредла и адаптер за патронника. Тов а сериозно ще намали експлоатационния живот на всеки компонент на уреда.

19. Само перфориране,

DH36DBQL: Използване на държач за свредла (стандартни аксесоари) DH36DBDL: Не се използва прахоулавящото

DH36DBML: Използване на държач за свредла (стандартни аксесоари) без прахоулавящо устройство

20. Не гледайте директно в индикатора. Тов а може да

доведе до увреждане на очите. Избършете всякакви замърсявания по лещата на LED светлината с парче мек плат, като внимавате да не издраскате лещата. Драскотини по лещата на LED светлината могат да доведат до по-слаба яркост. LED лампата няма да светне, когато монтирате прахоулавящото устройство. ГРИЖА ЗА ЛИТИЕВО-ЙОННАТА

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

на батерията намалее значително, моторът спира. В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът

може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново. Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и

○ Уверете се, че по батерията не се натрупват прах и

време на работа. ○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа. ○ Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

2. Пазете батерията от пробиване с остри предмети

като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

3. Не използвайте видимо повредена или деформирана

4. Не използвайте батерията с обратен поляритет.

5. Не свързвайте батерията директно към електрически

източници, или към куплунга на запалката в лека

6. Не използвайте батерията за цели, различни от

7. Ако батерията не може да се зареди напълно,

дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за

8. Не излагайте батерията на високи температури или

налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо

9. При установяване на теч или неприятна миризма от

батерията, не излагайте на въздействието на силна топлина или открити пламъци.

10. Не използвайте батерията в мета, където се

11. Ако батерията тече, има неприятна миризма,

загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

1. Ако електролит от батерията попадне в очите, не

ги търкайте, а изплакнете обилно с чиста, напр

чешмяна, вода и потърсете незабавно лекарска

Ако не се вземат мерки, електролитът може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата

или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитът да причини кожно възпаление.

3. Ако при първото използване на батерията

ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили. ПРЕДУПРЕЖДЕНИЕ Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност. ○ В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна

○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се

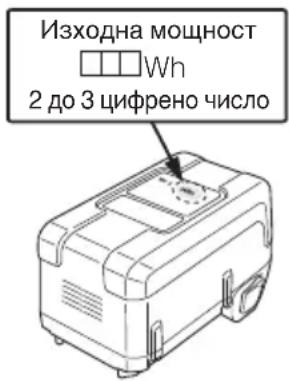

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки. ПРЕДУПРЕЖДЕНИЕ Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури. ○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

ПРЕДУПРЕЖДЕНИЕ Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на

DH36DBML: Акумулаторен перфоратор За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2002/96/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране. V Номинално

Скорост на празен ход Bpm Коефициент на ударна сила при пълно натоварване

max Диаметър на отвора, макс.

(Съгласно EPTA-процедура 01/2003)

Винт за дърво Функция само за перфориране Функция само за ротация Функция за ротация и перфориране

Изключете батерията Ротация по часовника Ротация обратно на часовника Превключвател на индикатор за ниво на

Батерията е почти изцяло разредена. Заредете батерията при първа възможност Батерията е наполовина разредена. Батерията има достатъчен заряд. 0000BookDH36DBL.indb1480000BookDH36DBL.indb148 2017/03/2917:04:122017/03/2917:04:12149

СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 184. Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

Функция за ротация и перфориране ○ Пробиване на анкерни отвори ○ Пробиване на отвори в бетон ○ Пробиване на отвори в плочки Функция само за ротация (без прахоулавящо устройство) ○ Пробиване в стомана или дърво (с допълнителни аксесоари) ○ Завиване на винтове за метал, дърво (с допълнителни аксесоари) Функция само за перфориране (без прахоулавящо устройство) ○ Леко къртене на бетон, правене на канали и

СПЕЦИФИКАЦИИ Спецификациите на уреда са дадени в Таблицата на стр. 184.

Поради непрекъснатото развитие на научно- развойната програма на HITACHI, дадените тук спецификации са предмет на промяна без уведомление.

Преди да използвате електрическия инструмент, заредете батерията както следва.

1. Свържете захранващия кабел на зарядното към

След като свържете щепсела на зарядното устройство към контакта, светоиндикаторът за заряд ще започне да мига в червено. (на интервали от 1 секунда)

2. Поставете батерията в зарядното устройство.

Вкарайте батерията плътно в зарядното устройство

както е показано на Фиг. 2.

Когато поставите батерията в зарядното устройство, зареждането ще започне, а светоиндикаторът за заряд ще свети непрекъснато в синьо. Когато батерията се зареди напълно, светоиндикаторът за заряд ще свети непрекъснато в зелено. (Вижте Таблица 1) ● Индикация на светоиндикатора за заряд Индикациите на светоиндикатора за заряд ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията. Таблица 1 Индикации на светоиндикатора за заряд Светоиндикатор

Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунда) Свързано към източник на захранване По време на

Свети непрекъснато (Продължителен звук на зумер: около 6

Светва за 0,3 секунди. Не свети за 0,3 секунди. (изгасва за 0,3 секунда) Прегряла батерия. Зареждането не е възможно. (Зареждането ще започне след охлаждане на батерията)

Светва за 0,1 секунди. Не свети за 0,1 секунди. (изгасва за 0,1 секунда) (Прекъсващ звук на зумер: около 2

Повреда в батерията или зарядното устройство

В режим на изчакване за охлаждане на батерията, UC36YSL охлажда прегрялата батерия с вентилатор. 0000BookDH36DBL.indb1490000BookDH36DBL.indb149 2017/03/2917:04:132017/03/2917:04:13150

● Относно лампата за капацитет на батерията Капацитетът за заряд на дадена батерия, която се зарежда, може да се провери с помощта на индикаторната лампа за капацитет на батерията. Сигналите на лампата за капацитет на батерията са показани в Таблица 2.

Скоро след приключване на зареждането лампата за капацитет на батерията се изключва. ● Относно температурата и времето за зареждане на батерията. Температурата и времето за зареждане ще бъдат тези, показани в Таблица 3. Таблица 3 Зарядно устройство

UC36YSL Напрежение при зареждане V 14,4 V 18 V 25,2 V 36 V Вид батерия Литиево-йонна Температури, при които батерията може да бъде презареждана -10 °C – 50 °С Приблизително време за зареждане на батерията (при 20 ºC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 2,6 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah

15 (4 клетки) 15 (4 клетки) 20 (4 клетки) 25 (4 клетки)

30 (8 клетки) 40 (8 клетки) 50 (8 клетки) 60 (8 клетки) 15 (5 клетки) 15 (5 клетки) 20 (5 клетки) 25 (5 клетки)

20 (10 клетки) 25 (10 клетки) 25 (20 клетки)

60 (20 клетки) Таблица 2 Състояние на лампата Капацитет на батерията

Капацитет на батерията под 25%

Капацитет на батерията под 50%

Капацитет на батерията под 75%

Капацитет на батерията над 75%

Времето за зареждане може да варира според температурата и напрежението на източника за

Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой за 15 минути до следващото

4. Извадете захранващия кабел на

5. Хванете добре зарядното устройство и

издърпайте батерията.

Трябва да извадите батерията от зарядното устройство след използване, а после да я запазите.

○ Ако батерията се зарежда в загрято състояние след продължително излагане на пряка слънчева светлина или след непосредствено използване, светоиндикаторът за заряд на зарядното

свети 1 секунда и изгасва за 0,5 секунди (изключен за 0,5 секунди). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането. ○ Когато светоиндикаторът за заряд мига (на интервали от 0,2 секунди), проверете за чужди тела в конектора за батерия на зарядното устройство и ги отстранете. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервизен център. ○ Тъй като на вградения микро-компютър са необходими около 3 секунди, за да потвърди, че батерията, която се зарежда, е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена. 0000BookDH36DBL.indb1500000BookDH36DBL.indb150 2017/03/2917:04:132017/03/2917:04:13151

Отстраняване и поставяне на

Зареждане 2 185 Индикатор за ниво на батерия

Монтаж / Отстраняване на странична ръкохватка

Поставяне на инструменти за пробиване SDS-plus

Сваляне на инструменти за пробиване SDS-plus

Избиране на посоката на въртене

Избиране на режим на работа

Регулиране на дълбочината на

Смяна на позицията на длетото

Сваляне на поставката за

Поставяне на поставката за

Поставяне на приложни инструменти с кръгла опашка (DH36DBQL, DH36DBML)

Работа на превключвателя 14 187 Начин на употреба на LED

Почистване на отделението за

Избор на приставки и аксесоари ― 188, 189 *1 Ако се затрудните при изваждането на държача на патронника за свредла или държача за свредла, сложете режимния превключвател на позиция

завъртете фиксатора. За подробности относно това как да използвате прахоулавящото устройство, обърнете се към специалното ръководство с инструкции, доставено с този инструмент. (DH36DBDL / DH36DBML) КОНТРОЛ НА РЕАКТИВНАТА СИЛА Този продукт е снабден с функция Reactive Control Force (RFC), която намалява резките движения на корпуса на инструмента. Ако накрайникът бъде внезапно претоварен, всяко потрепване на тялото на инструмента се намалява посредством активиране на приплъзващия съединител или чрез спиране на двигателя от сензора, вграден в тялото на инструмента. Ако двигателят е спрян заради претоварване,

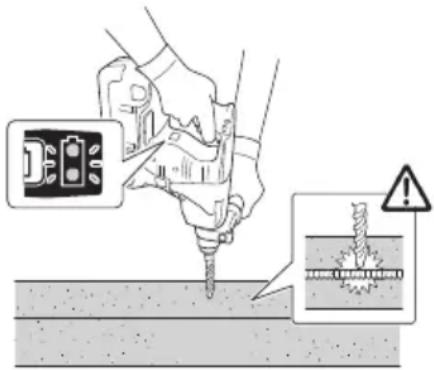

от контролера, това незабавно се отбелязва чрез примигване на светлината за оставаща батерия, докато ключът е изтеглен. (Фиг. 17) Тъй като е възможно функцията RFC да не се активира или работата й да е недостатъчна, в зависимост от работната среда и условията, внимавайте да не претоварвате изведнъж главата на инструмента по време на работа. ● Възможни причини за внезапно пренатоварване 1 Накрайникът захапва материала 2 Удар в пирони, метал или други твърди обекти 3 Задачи, включващи разделяне или свръх приложение на сила и т.н. Също така, други причини включват всяка комбинация на гореспоменатите. ● Когато се задейства контролът на реактивната сила(RFC) Когато се задейства контролът на реактивната сила и моторът спре, изключете ключа на инструмента и отстранете причината за пренатоварването, преди да продължите работа. Фиг. 17

Върху перфоратора се нанася грес с нисък вискозитет, така че да може да се използва дълго време без смяна на греста. Моля, свържете се с най-близкия сервизен център за смяна на греста, ако изтича грес от разхлабен

По-нататъшно използване на перфоратора с недостиг на грес ще доведе до повреда и съкращаване на експлоатационния живот.

За тази машина се използва специална грес и затова нормалната й работа може да бъде повлияна отрицателно при използване на друга грес. Оставете някой от нашите сервизни центрове да се занимае със смяната на греста. ПОДДРЪЖКА И ИНСПЕКЦИЯ

Уверете се, че ключът е изключен и акумулаторът е свален преди поддръжка и проверка.

1. Инспекция на инструмента

Тъй като използването на износени инструменти намалява ефективността и затрудняват работата на мотора, заточете или подменете приставките щом забележите следи от износване.

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи

се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотките на мотора са "сърцето" на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло

4. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

5. Почистване на отделението за батерията

След пробиване на бетон, ако се е натрупал прах върху клемите или мястото, където батерията се плъзга в отделението за монтаж, отстранете събрания прах със суха кърпа, преди да използвате инструмента. (Фиг. 16) Също така, след почистване, уверете се, че батерията може да се поставя и отстранява безпроблемно от инструмента.

Използването на инструмента, когато батерията е покрита с прах, може да доведе до инциденти, като например падане на батерията по време на

Освен това, такова използване може да доведе до неизправност или повреда на контакт между батерията и клемите.

Съхранявайте инструмента при температура под 40°С на място, недостъпно за деца.

, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот

да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна. Важна информация за батерии за безжични инструменти Hitachi Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

Предоставяме гаранция за Електрически Инструменти Hitachi съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервизен център на Hitachi. Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 104 dB (A) (DH36DBL) 103 dB (A) (DH36DBQL) 102 dB (A) (DH36DBDL) 103 dB (A) (DH36DBML) Измерено A-претеглена сила на звука: 93 dB (A) (DH36DBL) 92 dB (A) (DH36DBQL) 91 dB (A) (DH36DBDL) 92 dB (A) (DH36DBML) Неточност K : 3 dB (A). Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN60745. Ударно пробиване в бетон: Стойност на вибрации

Еквивалентна стойност при къртене: Емисионна стойност на вибрациите

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост

начина на използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).
