Марка	Hitachi (HiKOKI)
Модел	WR 18DBDL
Тип продукт	Акумулаторен ударен ключ
Захранване	Литиево-йонна батерия 18 V
Скорост на празен ход	Не е посочена в инструкцията (приблизително: 0-2800 об/мин)
Максимална честота на ударите	Приблизително 3200 удара/мин (приблизително)
Максимален въртящ момент	Приблизително 180 Nm (приблизително)
Размер на квадратното гнездо	1/2" (12,7 мм)
Тегло (без батерия)	Приблизително 1,5 kg (приблизително)
Размери (Д x Ш x В)	Приблизително 200 x 80 x 250 мм (приблизително)
Основни функции	Затягане и разхлабване на винтове, болтове, гайки; избор на режим висок/нисък (4 стъпки); режим единичен/непрекъснат; двойна посока на въртене; вградено LED осветление; индикатор за остатъчна мощност на батерията
Безопасност	Защита на батерията от претоварване, прегряване, дълбоко разреждане; автоматично спиране при блокиране; охлаждащо устройство на някои зарядни
Поддръжка и почистване	Избърсване на външната част с мека и суха или леко влажна кърпа; не използвайте разтворители; редовно проверявайте фиксиращите винтове; периодична проверка на износването на гнездото
Резервни части и аксесоари	Специфични батерии и зарядни устройства HiKOKI; шестостенни и квадратни гнезда; коланна кука; аксесоари, изброени на страница 174 от инструкцията
Ремонтопригодност	Поверете поддръжката на квалифициран ремонтник, използващ оригинални резервни части HiKOKI; гаранцията не покрива нормалното износване или неправилната употреба
Обща информация	Марка Hitachi (HiKOKI); модел WR 18DBDL; номинално напрежение 18 V; литиево-йонна батерия; тегло около 1,5 kg; държава на произход: не е посочена; гаранция: според националните разпоредби

Често задавани въпроси - WR 18DBDL HITACHI

Как правилно да зареждате батерията на Hitachi WR 18DBDL?

Използвайте изключително посоченото зарядно устройство (UC18YRSL, UC18YFSL или UC18YML2). Свържете зарядното към мрежата или към автомобилен източник 12V (модел UC18YML2). Поставете батерията в зарядното, докато щракне. Червеният индикатор мига по време на зареждане и свети постоянно, когато батерията е заредена. Зареждайте само съвместими батерии HiKOKI.

Какво означават различните индикатори на зарядното устройство?

Червено мигащо (1s): батерията се зарежда. Червено постоянно: зареждането е завършено. Червено бързо мигащо (0,1s): аномалия (дефектна батерия или зарядно). Зелено постоянно (UC18YRSL/UC18YML2): батерията е твърде гореща, охлаждане. Зелено мигащо (UC18YML2): недостатъчно напрежение на източника 12V.

Как да изберете режим на затягане (висок/нисък, единичен/непрекъснат)?

Уверете се, че батерията е поставена и пуснете спусъка. Използвайте превключвателите за избор, за да изберете режим висок/нисък (4 нива) и режим единичен/непрекъснат. Единичният режим нанася 1 до 4 удара и спира; непрекъснатият режим нанася удари, докато спусъкът е натиснат. При обратно въртене инструментът винаги работи в непрекъснат режим.

Как да инсталирате и отстраните гнездото (накрайника)?

За да инсталирате шестостенното гнездо, подравнете буталото на квадратната част на наковалнята с отвора на гнездото, след което натиснете буталото и гнездото заедно. Уверете се, че буталото е напълно вкарано. За да отстраните гнездото, обърнете операцията: издърпайте втулката и извадете гнездото.

Какви аксесоари се доставят с Hitachi WR 18DBDL?

Инструкцията посочва, че опаковката съдържа основното устройство и аксесоарите, изброени на страница 174. Те обикновено включват коланна кука, шестостенни гнезда и евентуално зарядно устройство и батерия в зависимост от закупения комплект. Стандартните аксесоари могат да се променят без предизвестие.

Как да обърнете посоката на въртене?

Използвайте превключвателя за посока на въртене, разположен близо до спусъка. Преместете го наляво за обратно въртене (разхлабване) и надясно за право въртене (затягане). Важно: винаги спирайте инструмента преди да промените посоката, за да избегнете повреда на зъбното колело.

Какво да направите, ако батерията не се зарежда или ако индикаторът мига бързо в червено?

Бързо червено мигане (0,1s) показва аномалия. Първо проверете за наличие на чужди тела в конектора на зарядното. Ако няма чужди тела, вероятно има неизправност на батерията или зарядното. Спрете да използвате и ги предайте на оторизиран сервиз HiKOKI.

Какви са основните предпазни мерки при използване на този инструмент?

Винаги носете предпазни очила. Дръжте инструмента за изолираните повърхности, тъй като аксесоарът може да докосне скрито окабеляване. Използвайте само препоръчаните батерии и аксесоари. Не насилвайте инструмента и не го използвайте, ако превключвателят е дефектен. Съхранявайте го далеч от деца.

Как да поддържате мотора и подвижните части?

Моторът е сърцето на инструмента; избягвайте влага и удари. Почиствайте външната част с мека и суха кърпа. Никога не използвайте разтворители. Редовно проверявайте затягането на винтовете и износването на гнездата. За съхранение дръжте инструмента на сухо място при температура под 40°C.

Как да тълкувате индикатора за остатъчна мощност на батерията?

Инструментът е оборудван с индикатор, който показва оставащия заряд: Зелено: батерията е достатъчно заредена. Оранжево: батерията е наполовина заредена. Червено мигащо: батерията е почти празна, заредете бързо. Ако моторът спре, защитата на батерията се е активирала; заредете или оставете да се охлади.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WR 18DBDL HITACHI

Прочетете всички инструкции и предупреждения за безопасност.

Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електро захранвани (с кабел) от мрежата, или захранвани на батерии (безжични) електрически инструменти.

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено.
Разхвърляни или не добре осветени работни места са предоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.
Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да отговарят на контактите. Никога не правете наквито и да било промени по щепселите.
Не използвайте преходни щепсели със заземени електрически инструменти.
Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар.

b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници.

Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.

с) Не излагайте електрическите инструменти на влага или дъжд.

Попадането на влага в електрическите инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате кабела.

Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти.

Наранени или преплетени кабели повишават риска от електрически удар.

e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външна употреба.

Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка.
Използването на диференциална защита снижава риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти.
Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати.
Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска.

Защитните средства, като респираторна маска, специални обувки с устойчива на плъзгане подметка, каска, или антифони, според условията на работа, които ще намалят опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте.

Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всични гаечни и други ключове, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото.

Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти.

Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени.

Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.

Подходящият електрически инструмент осигурява безопасно и по-добре свършена работа при предвидените номинални параметри.

b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрически инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти.

Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.

Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти наточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и ансесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

5) Енсплоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя.

Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар, при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с посочения за тях тип батерии.

Използването на друг тип батерии създава риск от нараняване и пожар.

с) Ногато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитът на батериите може да причини възпаление или изгаряния.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервисни работници, при използване на оригинални резервни части.

Това ще гарантира безопасността при работа с електрическите инструменти.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

При работа, дръжте уреда за изолираните ръкохватки, ако крепежният елемент има опасност да влезе в контакт със скрити проводници. Контакт на приставките и крепежните елементи с проводници под напрежение, може да доведе до протичане на ток през електрическия инструмент и токов удар.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Това е преносим инструмент за затягане и развиване на винтове, болтове и гайки. Използвайте го само за тези цели.

2. Уверете се, че имате стабилен захват върху електрическия инструмент по време на работа. Нестабилният захват крие рискове от злополуки и нараняване.

3. Уверете се, че батерията е добре и здраво поставена. В противен случай може да падне и да причини инцидент.

4. Подготовка и проверка на работното място. Уверете се, че работното място отговаря на всички условия, посочени в мерките за безопасност.

5. Не допускайте проникването на чужди тела в отвора за свързване на батерията.

6. Никога не разглобявайте презареждащите се акумулаторни батерии и зарядното устройство.

7. Никога не давайте на късо акумулаторните батерии. Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

8. Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.

9. Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс, за да бъдат използвани. Отработените батерии не трябва да се изхвърлят.

10. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

11. Проверете действителният въртящ момент с динамометричен ключ.

12. Спрете уреда, преди да превключите посоката на въртене. Винаги освобождавайте старт бутона и изчаквайте уредът да спре напълно, преди да смените посоката на въртене.

13. Никога не докосвайте въртящите се части. Не доближавайте ръцете си, или другачаст от тялото си, до въртящи се компоненти на уреда. Има опасност от срязване или захващане. Освен това, внимавайте да не докоснете въртящ се компонент на уреда след продължително използване. Въртящите се компоненти се загряват силно и могат да Ви изгорят.

14. Моля, използвайте съответните приложения, посочени в Ръководството за експлоатация и Каталога на HiKOKI. Неспазване на инструкциите може да доведе то наранявания или инциденти.

15. Уверете се, че сте поставили приставката здраво в държача. В противен случай приставката може да излезе и да причини наранявания.

След като монтирате накрайника, леко изтеглете навън, за да се уверите, че няма да се разхлаби при експлоатация. Ако водещата втулка не се върне в първоначалното си положение, тогава накрайникът не поставен правилно.

Подравнете плунжера, разположен в квадратното сечение на държача с отвора на шестостенното гнездо. След това избутайте плунжера и поставете шестостенното гнездо в държача. Проверете дали плунжерът а изцяло захванат в отворите. За да извадите гнездото, изпълнете действията в обратен ред.

1. Превключвател за режим затягане
   ○ Изберете силен/слаб режим и единичен/постоянен режим при освободен пусков ключ. В противен случай има опасност от повреда.
   ○ Ако уредът е настроен за обратно въртене, той ще работи в постоянен режим, независимо от настройката единичен/постоянен режим.
   ○ Превключвателите за силен/слаб и единичен/постоянен режим се задействат едва след като батерията е поставена в уреда и пусковият ключ е натиснат веднъж.
2. Монтирайте куката. Ако не е закрепена здраво, това може да доведе до нараняване при използване.
3. За да предотвратите разряд на батерията, поради забравен светещ LED индикатор, същият автоматично изгасва след около 15 минути.
4. След продължителна работа, уредът следва да бъде оставян в покой за известно време.
5. Не докосвайте металлите части, тъй като се загряват изключително много при продължителна работа.
6. Не гледайте директно в светлината. Това може да доведе до увреждане на очите.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.
В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.

В такъв случай, заредете батерията незабавно.

1. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

2. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.
   ○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа.

○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.
○ Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и стружки.
○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).
2. Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.
3. Не използвайте видимо повредена или деформирана батерия.
4. Не използвайте батерията с обратен поляритет.
5. Не свързвайте батерията директно към електрически източници, или към куплунга на запалката в лека кола.
6. Не използвайте батерията за цели, различни от предназначението й.
7. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.
8. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.
9. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.
10. Не използвайте батерията в мета, където се генерира силно статично електричество.
11. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ.
   Ако не се вземат мерки, електролитът може да причини очни проблеми.
2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода.
   Възможно е електролитът да причини кожно възпаление.
3. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.
○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.

	WH14DBDL / WH18DBDL: Безжичен ударен гайковертWR14DBDL / WR18DBDL: Безжичен ударен гаечен ключ
	Прочетете всички инструкции и предупреждения за безопасност.
	Само за страни от ECHе изхвърляйте електрически уреди заедно с битовите отпадъци!Във връзка с разпоредбите на Европейска Директива 2002/96/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране.
V	Номинално напрежение
n0	Скорост на празен ход
Bpm Ударна сила
	Малък винт
	Обикновен болт
	Високоустойчив болт
Hm Силен режим
Mm Среден режим
L2 Слаб режим 2
L1 Слаб режим 1
MT	Момент на затягане (максимален)
	Размер на шестостенен отвор
	Размер на квадратен отвор
	Тегло
	Включване
	Изключване
	Изключете батерията
	Капацитет на батерията
	Бутон за осветление

	Превключвател на индикатор за ниво на батерия
	Ротация по часовника
[z6wc]	Ротация обратно на часовника
	Превключвател за силен/слаб режим
	Индикаторна лампа за силен/слаб режим
	Превключвател за единичен/постоянен режим
	Индикаторна лампа за единичен/постоянен режим
	Постоянен режим(Ударният режим на работа ще започне след издърпване на пусковия ключ и ударът ще действа непрекъснато. (Уредът няма да спре автоматично))
	Единичен режим(След издърпване на пусковия ключ ударният режим ще започне и ще спре автоматично след 1 до 4 удара.)
	Батерията е почти изцяло разредена.Заредете батерията при първа възможност
	Батерията е наполовина разредена.
	Батерията има достатъчен заряд.

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 174.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ПРИЛОЖЕНИЯ

○ Завиване и развиване на винтове за метал, дърво, самонарезни винтове и др.

О Затягане и развиване на всички видове болтове и гайки, използвани в конструктивни конструкции

СПЕЦИФИКАЦИИ

Спецификациите на уреда са дадени в Таблицата на стр. 174.

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ЗАРЕЖДАНЕ

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете към източник на захранване. (Фиг. 2) Когато зареждате батерията от източник на променлив ток

Свържете кабела на зарядното към източника. Когато свързвате кабела на зарядното, индикаторната лампа ще мига в червено (на интервали от 1 сек.).

ВНИМАНИЕ

Не използвайте електрическият кабел, ако е повреден. Незабавно го подменете. Когато зареждате батерията от източник на прав ток DC 12V от източник в лека кола (UC18YML2)

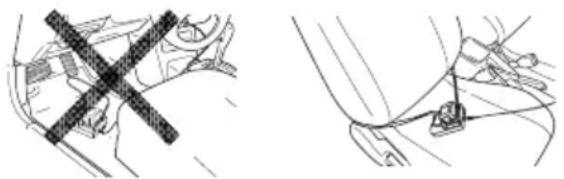

○ Укрепете зарядното устройство в колата. Използвайте ремъкът, предоставлен със зарядното устройство, за да го укрепите на място и да предотвратите падането му. (Виж Фиг. 12)

ВНИМАНИЕ

Не поставяйте зарядното или батерията под седалката на шофьора. Укрепете зарядното устройство, за да не може да се мести или падне, тъй като това може да доведе до инцидент.

○ Вкарайте накрайника на щепсела на запалката в гнездото.

Ако щепсельт не прави добър контакт и излиза, ремонтирайте гнездото. Ако гнездото е повредено, свържете се с търговския представител, от когото сте закупили колата. Ако продължите да използвате повреденото гнездо, това може да доведе до прегряване и повреда.

1. Поставете батерията в зарядното устройство. (Фиг. 2)

Поставете плътно батерията в зарядното устройство.

1. Зареждане

Когато поставите батерията в зарядното устройство, зареждането ще започне, а индикаторната лампа ще свети постоянни в червено.

Когато батерията се зареди напълно, индикаторната лампа ще мига в червено. (На интервали от 1-секунда) (Виж Таблица 1)

● Пилотна индикаторна лампа

Сигналите на индикаторната лампа ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията.

Таблица 1

Сигнали на индикаторната лампа
Индикаторната лампа свети или мига.	Преди зареждане	Мига(червено)	Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.)
	По време на зареждане	Свети(червено)	Свети непрекъснато
	Завършено зареждане	Мига(червено)	Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.)
	Невъзможно зареждане	Мига(червено)	Светва за 0,1 сек. Не светва за 0,1 сек.(изгасва за 0,1 сек.)	Повреда в зарядното устройство
	Режим готовност поради прегряване	Свети(зелено)(UC18YRSL)(UC18YML2)	Свети непрекъснато	Прегряла батерия. Зареждането невъзможно.(Зареждането ще започне след охлаждане на батерията)
		Мига(червено)(UC18YFSL)	Светва за 1 секунда. Не светва за 0,5 сек.(изгасва за 0,5 сек.)
	Зареждането с източник на ток от лек автомобил невъзможно (UC18YML2)	Мига(зелено)	Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.)	Повреда в зарядното устройство

ЗАБЕЛЕЖКА: В режим готовност за охлаждане на батерията, UC18YML2 / UC18YRSL / UC18YFSL същата се охлажда от вентилатор.

(Въпреки това, охлаждащият вентилатор не работи при зареждане на батерията от източник DC 12 V на лек автомобил).

- Отчитане на температурата и времето за зареждане на батерията.

Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2

Таблица 2

Зарядно Батерия		UC18YRSL UC18	YFSL	UC18YML2 (AC/DC)*1
Напрежение при зареждане V
Тегло кг 0,6 0,5 0,7
Температури, при които батерията може да бъде заредена		0°C - 50°C
Време за зареждане на батерията до приблизителен капацитет. (При 20°C)
1,3 Ah	мин.	20	20	20 / 50
1,5 Ah	мин.	22	22	22 / 60
2,0 Ah	мин.	30	30	30 / 80
2,5 Ah	мин.	35	35	35 / 100
3,0 Ah	мин.	45	45	45 / 120
4,0 Ah	мин.	60	60	60 / 160
5,0 Ah	мин.	75	75	75 / 200
Брой клетки на батерията		4 - 10

*1 AC захранване / DC 12 V (автомобилно) захранване

ЗАБЕЛЕЖКА

Времето за зареждане може да варира според околната температура и източника на напрежение.

Особено при използване на автомобилен източник на захранване DC 12 V, времето за зареждане може да бъде по-продължително при високи температури.

ВНИМАНИЕ

Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой зарядното устройство за 15 минути.

1. Изключете го от мрежовото захранване или от автомобильният източник на захранване.

2. Дръжте зарядното устройство здраво и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че няма опасност да го изтървете след като издърпате батерията.

ВНИМАНИЕ

○ Ако батерията се зарежда в загрято състояние, поради излагане на пряка слънчева светлина, или поради непосредствено използване, сигналната лампа на зарядното ще светне в зелено или ще светне за 1 секунда и ще изгасне за 0,5 секунди (изкл. за 0,5 сек.). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждане.

○ Когато индикаторната лампа мига в червено (на интервали от 0,2 сек.), проверете за чужди тела в зарядното устройство и конектора. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.

○ Тъй като са необходими около 3 секунди на вградения микрокомпютър за да потвърди, че батерията, зарежданата с UC18YML2 / UC18YRSL / UC18YFSL е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена.

○ Проверете напрежението на автомобилния източник на захранване, когато индикаторната лампа мига в зелено (на всеки 0,2 сек.) продължително. (UC18YML2)

Ако напрежението е 12V или по-ниско, това показва, че акумулатора на колата е слаб и не може да се зареди.

○ Ако индикаторната лампа не мига в червено (на една секунда), дори след свързване към мрежата или гнездото на запалката в колата, това показва, че защитния контур на зарядното е активиран.

Отстранете кабела или щепсела от захранването и след това свържете отново, след около 30 секунди. Ако и след това индикаторната лампа не мига в червено (на една секунда), моля занесете зарядното устройство в оторизиран сервисен център на HiKOKI.

Действие	Фигура	Страница
Отстраняване и поставяне на батерия	1	175
Зареждане	2	175
Поставяне на патронника	3	175
Монтиране на гнездото	4	175
Смяна на посоката на ротация	5	175
Работа на превключвателя	6	175
4-стъпков превключвател за силен/слаб режим	7	176
Функция за избор на единичен/ постоянен режим	8	176
Отстраняване и монтаж на куката	9	176
Индикатор за ниво на батерия	10	176
Сигнали на LED индикатора	11	176
Избор на приставки и аксесоари	—	177

Използването на счупен или износен накрайник е опасно, тъй като може да приплъзне. Сменете го.

1. Инспекция на гнездото (WR14DBDL / WR18DBDL)

Износено или деформирано шестостенно гнездо не осигурява нужния момент на затягане и прилягане между гайката или държача, което води до загуба на момент на затягане. Периодично проверявайте отворите на гнездото за износване и сменяйте с ново при нужда.

1. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

1. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

1. Външно почистване

Когато инструментът е замърсен, забършете с мека, суха кърпа или с кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

1. Съхранение

Съхранявайте инструмента на място с температура под 40°C и извън обсега на деца.

ЗАБЕЛЕЖКА

При продължително съхранение (3 месеца или повече), уверете се, че батерията е напълно заредена. Възможно е непълно заредена батерия да не може да бъде заредена за използване, след продължителен период на съхранение.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии.

Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение.

Продължително съхранение на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да направи негодни за употреба.

Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти.

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.

Информация за шумово замърсяване и вибрации

Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871.

Измерено А-претеглено шумово ниво:

106 dB (A) (WH14DBDL)

106 dB (A) (WH18DBDL)

Общи стойности на вибрации (векторна сума) определени съгласно EN60745.

Стойност на емисия на вибрации a_h =

15,9 m/s ² (WH14DBDL)

14,5 m/s ² (WH18DBDL)

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти.

Освен това стойностите могат да се използват за предварителна оценка.

ПРЕДУПРЕЖДЕНИЕ

○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост от начина на използване на инструмента.

○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

(Prevod originalnog uputstva)

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

⚠ UPOZORENJE
