WR 18DBDL - дрель HITACHI - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно WR 18DBDL HITACHI в формате PDF.
| Марка | Hitachi (HiKOKI) |
| Модель | WR 18DBDL |
| Тип продукта | Аккумуляторный ударный гайковерт |
| Питание | Литий-ионный аккумулятор 18 В |
| Скорость холостого хода | Не указана в инструкции (оценка: 0-2800 об/мин) |
| Макс. частота ударов | Примерно 3200 ударов/мин (оценка) |
| Макс. крутящий момент затяжки | Примерно 180 Нм (оценка) |
| Размер квадрата шпинделя | 1/2" (12,7 мм) |
| Вес (без аккумулятора) | Примерно 1,5 кг (оценка) |
| Габариты (Д x Ш x В) | Примерно 200 x 80 x 250 мм (оценка) |
| Основные функции | Затяжка и откручивание винтов, болтов, гаек; выбор режима высокий/низкий (4 ступени); режим одиночный/непрерывный; реверс; встроенная светодиодная подсветка; индикатор остаточного заряда аккумулятора |
| Безопасность | Защита аккумулятора от перегрузки, перегрева, глубокого разряда; автоматическое отключение при заклинивании; система охлаждения на некоторых зарядных устройствах |
| Обслуживание и очистка | Протирать внешние поверхности мягкой сухой или слегка влажной тканью; не использовать растворители; регулярно проверять крепежные винты; периодически проверять износ патрона |
| Запасные части и принадлежности | Специализированные аккумуляторы и зарядные устройства HiKOKI; шестигранные и квадратные насадки; поясной крюк; принадлежности, перечисленные на странице 174 инструкции |
| Ремонтопригодность | Обслуживание должно проводиться квалифицированным персоналом с использованием оригинальных запчастей HiKOKI; гарантия не распространяется на нормальный износ или неправильное использование |
| Общая информация | Марка Hitachi (HiKOKI); модель WR 18DBDL; номинальное напряжение 18 В; литий-ионный аккумулятор; вес около 1,5 кг; страна происхождения: не указана; гарантия: согласно национальному законодательству |
Часто задаваемые вопросы - WR 18DBDL HITACHI
Вопросы пользователей о WR 18DBDL HITACHI
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего дрель в формате PDF бесплатно! Найдите своё руководство WR 18DBDL - HITACHI и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. WR 18DBDL бренда HITACHI.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WR 18DBDL HITACHI
ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ
⚠️ ПРЕДУПРЕЖДЕНИЕ
2) Електрическа безопасност
3) Лична безопасност
ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА БЕЗЖИЧЕН УДАРЕН ГАЙКОВЕРТ/ГАЕЧЕН КЛЮЧ
МОНТАЖ И ЕКСПЛОАТАЦИЯ
ПОДДРЪЖКА И ИНСПЕКЦИЯ
- Инспекция на приставката (WH14DBDL / WH18DBDL)
Ударно затягане на крепежни елементи до максимальния капацитет на уреда:
Похибка K = 1,5 м/с²
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ
⚠️ ПРЕДУПРЕЖДЕНИЕ
Прочтите все правила безопасности и инструкции.
Не выполнение правил и инструкций может привести к поражению электрическим током, пожару и/или серьезной травме.
Сохраняйте все правила и инструкции на будущее.
Термин «электроинструмент» в контексте всех мер предосторожности относится к эксплуатируемому вами электроинструменту с питанием от сетевой розетки (с сетевым шнуром) или электроинструменту с питанием от аккумуляторной батареи (беспроводному).
1) Безопасность на рабочем месте
a) Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение приводят к несчастным случаям.
b) Не используйте электроинструменты во взрываопасных окружающих условиях, например, в непосредственной близости огнеопасных жидкостей, горючих газов или легковоспламеняющейся пыли. Электроинструменты порождают искры, которые могут воспламенить пыль или испарения.
с) Держите детей и наблюдающих на безопасном расстоянии во время эксплуатации электроинструмента. Отвлечение внимания может стать для вас причиной потери управления.
2) Электробезопасность
a) Сетевые вилки электроинструментов должны соответствовать сетевой розетне. Никогда не модифицируйте штепсельную вилку никоим образом. Не используйте никакие адаптерные переходники с заземленными (замкнутыми на землю) электроинструментами. Немодифицированные штепсельные вилки и соответствующие им сетевые розетки уменьшат опасность поражения электрическим током.
b) Не прикасайтесь телом к заземленным поверхностям, например, к трубопроводам, радиаторам, кухонным плитам и холодильникам. Если ваше тело соприкоснется с заземленными поверхностями, возрастет опасность поражения электрическим током.
с) Не подвергайте электроинструменты действию воды или влаги.
При попа дании воды в электроинструмент возрастет опасность поражения электрическим током.
d) Правильно обращайтесь со шнуром. Никогда не переносите электроинструмент, взявшись за шнур, не тяните за шнур и не дергайте за шнур с целью отсоединения электроинструмента от сетевой розетки. Располагайте шнур подальше от источников тепла, нефтепродуктов, предметов с острыми кромками и движущихся деталей. Поврежденные или запутанные шнуры увеличивают опасность поражения электрическим током.
e) При эксплуатации электроинструмента вне помещений, используйте удлинительный
шнур, предназначенный для использования вне помещения.
Использование шнура, предназначенного для работы вне помещений, уменьшит опасность поражения электрическим током.
f) При эксплуатации электроинструмента во влажной среде используйте устройство защитного отключения источника питания. Использование устройства защитного отключения уменьшит опасность поражения электрическим током.
3) Личная безопасность
a) Будьте готовы к неожиданным ситуациям, внимательно следите за своими действиями и руководствуйтесь здравым смыслом при эксплуатации электроинструмента. Не используйте электроинструмент, когда вы устали или находитесь под влиянием наркотиков, алкоголя или лекарственных препаратов. Мгновенная потеря внимания во время эксплуатации электроинструментов может привести к серьезной травме.
b) Используйте индивидуальные средства защиты. Всегда надевайте средства защиты глаз. Защитное снаряжение, например, противопылевой респиратор, защитная обувь с нескольской подошвой, защитный шлем-каска или средства защиты органов слуха, используемые для соответствующих условий, уменьшат травмы.
с) Избегайте непреднамеренного включения двигателя. Убедитесь в том, что выключатель находится в положении выключения перед подниманием, переноской или подсоединением к сетевой розетке и/или портативному батарейному источнику питания. Переноска электроинструментов, когда вы держите палец на выключателе, или подсоединение электроинструментов к сетевой розетке, когда выключатель находится в положении включения, приводит к несчастным случаям.
d) Снимите все регулировочные или гаечные ключи перед включением электроинструмента.
Гаечный или регулировочный ключ, оставленный прикрепленным к вращающейся детали электроинструмента, может привести к получению травмы.
e) Не теряйте устойчивость. Все время имейте точку опоры и сохраняйте равновесие.
Это поможет лучше управлять электроинструментом в непредвиденных ситуациях.
f) Одевайтесь надлежащим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки как можно дальше от движущихся частей. Просторная одежда, ювелирные изделия или длинные волосы могут попасть в движущиеся части.
g) Если предусмотрены устройства для присоединения приспособлений для отвода и сбора пыли, убедитесь в том, что они присоединены и используются надлежащим образом.
Использование данных устройств может уменьшить опасности, связанные с пылью.
4) Эксплуатация и обслуживание электроинструментов
a) Не перегружайте электроинструмент. Используйте надлежащий для Вашего применения электроинструмент.
Надлежащий электроинструмент будет выполнять работу лучше и надежнее в том режиме работы, на который он рассчитан.
b) Не используйте электроинструмент с неисправным выключателем, если с его помощью нельзя будет включить и выключить инструмент.
Каждый электроинструмент, которым нельзя управлять с помощью выключателя, будет представлять опасность, и его будет необходимо отремонтировать.
с) Отсоедините штепсельную вилку от источника питания и/или портативный батарейный источник питания от электроинструмента перед началом выполнения какой-либо из регулировок, перед сменой принадлежностей или хранением электроинструментов.
Такие профилактические меры безопасности уменьшат опасность непреднамеренного включения двигателя электроинструмента.
d) Храните неиспользуемые электроинструменты недоступномдлядетей месте, и не разрешайте людям, не умеющим обращаться с электроинструментом или не изучившим данное руководство, работать с электроинструментом.
Электроинструменты представляют опасность в руках неподготовленных пользователей.
e) Содержите электроинструменты в исправности. Проверьте, нет ли несоосности или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструментов.
При наличии повреждения отремонтируйте электроинструмент перед его эксплуатацией. Большое количество несчастных случаев связано с плохим обслуживанием электроинструментов.
f) Содержите режущие инструменты остро заточенными и чистыми.
Надлежащим образом содержащиеся в исправности режущие инструменты с острыми режущими кромками будут меньше заедать и будут легче в управлении.
g) Используйте электроинструмент, принадлежности, насадки и т.п. в соответствии с данным руководством, принимая во внимание условия и объем выполняемой работы.
Использование электроинструмента для выполнения работ не по прямому назначению может привести к опасной ситуации.
5) Использование и хранение батареи
а) Проводите перезарядку только с помощью зарядного устройства, предусмотренного производителем.
Зарядное устройство, которое подходит для одного вида комплекта батарей, может вызвать риск возникновения пожара при использовании с другим видом комплекта батарей.
b) Используйте электроинструмент только с четко предусмотренными комплектами батарей.
Использование других комплектов батарей может вызвать травмы или пожар.
с) Когда комплект батарей не используется, храните его подальше от металлических предметов, таких как скрепки, монеты, ключи, гвозди, болты или другие мелкие металлические предметы, которые могут соединить два выхода.
Замыкание выходов батареи может вызвать ожоги или пожар.
d) При очень неблагоприятных условиях, из батареи может вытекать жидкость. Избегайте контакта с ней. При контакте с жидкостью промойте водой. При попадании в глаза обратитесь к врачу.
Жидкость, которая вытекает из батареи, может вызвать раздражение или ожог.
6) Обслуживание
a) Обслуживание Вашего электроинструмента должно выполняться квалифицированным представителем ремонтной службы с использованием только идентичных запасных частей.
Это обеспечит сохранность и безопасность электроинструмента.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Держите подальше от детей и немощных людей. Если инструменты не используются, их следует хранить в недоступном для детей и немощных людей месте.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ УДАРНОГО АККУМУЛЯТОРНОГО ШУРУПОВЕРТА / ГАЙКОВЕРТА
При выполнении операций, во время которых финсатор может контактировать со скрытой проводкой, держите электроинструмент за изолированные поверхности захвата. При контакте фиксаторов с проводкой, находящейся под напряжением, неизолированные металлические части электроинструмента могут проводить электрический ток, который приведет к поражению оператора.
ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ
-
Данный переносной электроинструмент предназначен для затягивания и ослабления винтов, болтов и гаек. Используйте его только для выполнения этих функций.
-
Убедитесь, что во время выполнения операций надежно держите инструмент. Невыполнение этого требования может стать причиной несчастного случая или травмы.
-
Обязательно убедитесь в том, что батарея плотно установлена. В случае если она будет совсем слабо держаться, она может отделиться и стать причиной травмы.
-
Обеспечение и профилактический контроль условий эксплуатации. Обязательно убедитесь в том, что рабочее место отвечает всем условиям, изложенным далее в отношении соблюдения мер предосторожности.
-
Не позволяйте посторонним веществам попадать в отверстие для подключения аккумуляторной батареи.
-
Никогда не разбирайте аккумуляторную батарею и зарядное устройство.
Русский
-
Никогда не замыкайте аккумуляторную батарею накоротко. Замыкание батареи накоротко приведет к резкому увеличению тока и перегреву. В результате батарея сгорит или будет повреждена.
-
Не бросайте батарею в огонь. Подожженная батарея может взорваться.
-
Отнесите использованные батареи в магазин, где они были приобретены, если срок службы батарей после зарядки станет слишком коротким для их практического использования. Не утилизируйте отработанные батареи самостоятельно.
-
Не вставляйте какой-либо посторонний предмет в щели воздушной вентиляции зарядного устройства. Попадание металлических предметов или легко воспламеняющихся материалов в щели воздушной вентиляции зарядного устройства может привести в результате к поражению электрическим током или к повреждению зарядного устройства.
-
Проверьте фактический крутящий момент при помощи гаечного ключа с ограничителем по крутящему моменту.
-
Остановите инструмент перед переключением направления вращения. Всегда необходимо разомкнуть выключатель и дождаться остановки инструмента перед переключением направления вращения.
-
Никогда не прикасайтесь к вращающимся деталям. Не допускайте того, чтобы вращающиеся детали оказались в непосредственной близости от ваших рук или любой другой части вашего тела. Вы можете получить порез или быть захвачены вращающейся деталью. Также соблюдайте осторожность, чтобы не прикоснуться к вращающейся детали после непрерывной эксплуатации в течение длительного времени. Она будет оставаться горячей, и вы можете получить ожог.
-
Пожалуйста, используйте специально предназначенные принадлежности, которые перечислены в руководстве по эксплуатации и каталоге фирмы HiKOKI. Невыполнение этого требования может привести к авариям или травмам.
-
Обязательно плотно устанавливайте принадлежности в наковальню. Если принадлежности не будут надежно зафиксированы, они могут слететь и стать причиной травмы.
После установки насадки шуруповерта слегка потяните насадку наружу, чтобы убедиться в том, что она не отсоединится во время эксплуатации. Если направляющий обод не возвратится в исходное положение, значит, насадка установлена неправильно.
Совместите плунжер, расположенный в квадратной части наковальни с отверстием в шестигранном гнезде. Затем нажмите на плунжер и установите шестигранное гнездо на наковальню. Проверьте, полностью ли плунжер зафиксирован в отверстия. При снятии гнезда выполните действия в обратной последовательности.
16. Функция селектора режима затягивания
○ Выберите высокий/низкий и одноразовый/постоянный режимы при отпущенном триггерном переключателе. Нарушение этого требования может привести к неисправности.
○ При установке обратного вращения инструмент будет работать в постоянном режиме, независимо от настройки одноразового/постоянного.
○ Переключатели высокого/низкого и одноразового/постоянного режимов могут быть настроены только после установки батареи в инструмент и одноразовой активации триггерного переключателя.
- Надежно закрепите крюк. Ненадежная фиксация крюка может стать причиной травм во время использования электроинструмента.
- В целях экономии электроэнергии, потребляемой от батареи, оставленный во включенном состоянии светодиод автоматически отключается по истечении около 15 минут.
- Делайте перерывы во время продолжительной работы с инструментом.
- Не прикасайтесь к металлическим деталям, так как они станут очень горячими во время непрерывной работы.
- Запрещается смотреть прямо на свет. Это может привести к травмам глаз.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С ИОННО-ЛИТИЕВОЙ АККУМУЛЯТОРНОЙ БАТАРЕЕЙ
С целью продления срока службы ионно-литиевая батарея оснащена функцией защиты для приостановки разрядки.
В случаях 1-3, описанных ниже, при использовании данного устройства двигатель может остановиться, даже если вы нажимаете выключатель. Это не является неисправностью, так как это следствие срабатывания функции защиты.
- Когда мощность батареи продолжает снижаться, двигатель выключается.
В этом случае необходимо немедленно зарядить батарею.
-
Если инструмент перегружен, двигатель может остановиться. В такой ситуации необходимо отпустить выключатель инструмента и устранить причины перегрузки. После этого можно продолжить работу.
-
Если батарея перегрелась при перегрузке, батарейное питание может закончиться.
В таком случае прекратите использовать батарею и дайте ей остыть. После этого можно продолжить работу.
Кроме того, примите во внимание следующие предупреждения и предостережения.
ПРЕДУПРЕЖДЕНИЕ
Во избежание утечки заряда батареи, теплообразования, дымовыделения, взрыва и загорания убедитесь, что соблюдаются следующие меры предосторожности:
- Убедитесь в том, что на батарее нет металлической стружки и пыли.
О Во время работы убедитесь, что на батарею не насела металлическая стружка и пыль.
О Убедитесь, что на батарею не насела металлическая стружка и пыль, которая попадает на инструмент во время работы.
○ Не храните неиспользованную батарею в месте, открытом для металлической стружки и пыли.
○ Перед хранением батареи протрите всю металлическую стружку и пыль в месте ее хранения и не храните батарею вместе с металлическими предметами (болтами, гвоздями и т.д.). - Не прокалывайте батарею острыми предметами, например, гвоздем, не бейте молотком, не наступайте на нее, не бросайте и не поддавайте батарею сильным механическим ударам.
- Не используйте явно поврежденные и деформированные батареи.
- Не используйте батарею, изменяя полярность.
-
Не соединяйте непосредственно с электрическими выходами или машинными розетками для прикуривания сигарет.
-
Не используйте батарею с целью, которая противоречит указанным.
- Если не удается произвести зарядку батареи даже по истечении определенного времени для перезарядки, немедленно прекратите дальнейшую перезарядку.
- Не помещайте и не подвергайте батарею воздействию высоких температур или высокого давления, таких как в микроволновой печи, сушилке или контейнере высокого давления.
- Держите вдали от огня, особенно после обнаружения утечки заряда или постороннего запаха.
- Не используйте в помещениях, где вырабатывается сильное статическое электричество.
- В случае утечки батареи, постороннего запаха, теплообразования, выцветания или деформации, или каких-либо анормальных признаков во время использования, перезарядки или хранения немедленно удалите батарею с инструмента или зарядного устройства и не используйте ее в дальнейшем.
ОСТОРОЖНО
- В случае если жидкость, которая вытекает с батареи, попадает в глаза, не трите их, а промойте их чистой водой, например, проточной, и незамедлительно обратитесь к врачу.
Если не принять меры, жидкость может вызвать глазные проблемы.
- Если жидкость попадает на кожу или одежду, незамедлительно хорошо промойте их чистой водой, например, проточной.
Существует возможность появления раздражения на коже.
- Если во время первого использования батареи вы обнаружите ржавчину, посторонний запах, перегревание, обесцвечивание, деформацию и/или другие отклонения, прекратите использование и верните ее своему поставщику или продавцу.
ПРЕДУПРЕЖДЕНИЕ
Попадание токопроводящих веществ на клемму литий-ионной батареи является возможной причиной короткого замыкания и возгорания. Размещая литий-ионную батарею на хранение, строго соблюдайте следующие инструкции.
○ Не помещайте остатки токопроводящего материала, гвозди, проволоку, например, стальную или медную, в контейнер, в котором хранится батарея.
○ Во избежание короткого замыкания, поместите батарею в инструмент или же на период хранения надежно зафиксируйте на ней крышку, скрыв крышкой вентилятор.
СИМВОЛЫ
ПРЕДУПРЕЖДЕНИЕ
Ниже приведены символы, используемые для устройства. Перед началом работы обязательно убедитесь в том, что вы понимаете их значение.
| WH14DBDL / WH18DBDL: Ударный аккумуляторный шуруповертWR14DBDL / WR18DBDL: Ударный аккумуляторный гайковерт | |
| Прочтите все правила безопасности и инструкции. |
 | Только для стран ЕСНе выкидывайте электроприборы вместе с обычным мусором!В соответствии с европейской директивой 2002/96/EC об утилизации старых электрических и электронных приборови в соответствии с местными законами электроприборы, бывшие в эксплуатации, должны утилизироваться отдельно безопасным для окружающей среды способом. |
| V | Номинальное напряжение |
| n_0 | Скорость без нагрузки |
| Bpm | Интенсивность ударов |
S  | Малый винт |
 | Обыкновенный болт |
 | Высокопрочный стяжной болт |
| Hm | Высокий режим |
| Mm | Средний режим |
| L2 | Низкий режим 2 |
| L1 | Низкий режим 1 |
| MT | Крутящий момент (максимальный) |
 | Размер внутреннего шестигранника |
 | Размер внутреннего квадрата |
 | Вес |
 | Переключатель ВКЛ. |
 | Переключатель ВЫКЛ. |
 | Отсоедините батарею |
 | Емкость аккумулятора |
| [BYYC] | Выключатель подсветки |
 | Индикатор заряда аккумуляторной батареи |
 | Вращение по часовой стрелке |
 | Вращение против часовой стрелки |
 | Селекторный переключатель высокого/низкого режима |
 | Индикаторная лампа высокий/низкий |
 | Селекторный переключатель одноразового/постоянного режима |
| [ТУ27] | Индикаторная лампа одноразового/постоянного |
 | Постоянный режим(Ударное действие начнется при нажатии триггерного переключателя и будет выполняться постоянно. (Инструмент автоматически не остановится)) |
 | Одноразовый режим(После нажатия триггерного переключателя ударное действие начнется и после 1-4 ударов автоматически завершится.) |
| [22KD] | Батарея практически разряжена. Зарядите батарею как можно скорее. |
 | Батарея заряжена наполовину. |
| [ТДЗ6] | Достаточный заряд батареи. |
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
В дополнение к основному инструменту (1 инструмент) комплект включает дополнительные принадлежности, перечень которых представлен на странице 174.
Состав и тип дополнительных принадлежностей может быть изменен без предварительного уведомления.
НАЗНАЧЕНИЕ
О Завинчивание и удаление крепёжных винтов, шурупов для дерева, самонарезающих винтов и т.п.
Затягивание и ослабление всех типов болтов и гаек, используемых для надежного прикрепления элементов конструкции.
СПЕЦИФИКАЦИЙ
Спецификации данного инструмента представлены в таблице на странице 174.
ПРИМЕЧАНИЕ
На основании постоянных программ исследования и развития компания HiKOKI оставляют за собой право на изменение указанных здесь технических данных без предварительного уведомления.
ЗАРЯДКА
Перед использованием беспроводного электроинструмента зарядите батарею следующим образом.
- Подсоедините к источнику питания. (Рис. 2)
В случае зарядки батареи от источника питания переменного тока
Подключинте зарядное устройство к розетке сети питания с помощью силового кабеля.
После подсоединения штепселя зарядного устройства к сетевой розетке контрольная лампа будет мигать красным (с интервалом в 1 секунду).
ОСТОРОЖНО
Не используйте поврежденный электрический шнур. Немедленно отремонтируйте его.
В случае зарядки батареи от автомобильного источника питания постоянного тока 12 В (UC18YML2)
О Закрепите зарядное устройство на месте в автомобиле.
Используйте ремень, поставляемый с зарядным устройством для фиксации зарядного устройства на месте и предотвращения его непреднамеренного перемещения. (См. Рис. 12)
ОСТОРОЖНО

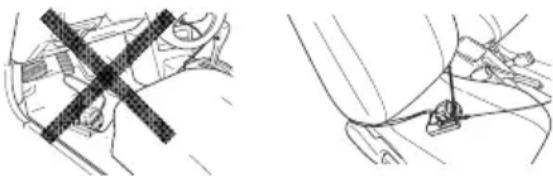

Не размещайте зарядное устройство или батарею под сиденьем водителя. Закрепите зарядное устройство на месте для предотвращения его непреднамеренного перемещения, поскольку это может привести к несчастному случаю.
Вставьте соединительный штепсель прикуривателя в разъем прикуривателя.
Если штепсель ослаблен и выпадает из разъема сигаретного прикуривателя, отремонтируйте разъем. Поскольку разъем может быть неисправным, рекомендуется обратиться к местному автомобильному дилеру. Продолжение использования разъема может привести к несчастному случаю из-за перегрева.
2. Вставьте батарею в зарядное устройство. (Рис. 2)
Плотно вставляйте батарею в зарядное устройство.
3. Зарядка
Зарядка начинается после размещения батареи в зарядном устройстве; сигнальный индикатор будет непрерывно гореть красным светом.
Как только батарея полностью зарядится, сигнальный индикатор зарядного устройства начнет мигать красным светом. (С 1-секундными интервалами) (см. Таблицу 1).
● Индикация контрольной лампы
Индикации контрольной лампы будут такими, как показано в Таблице 1, в соответствии с состоянием зарядного устройства и аккумуляторной батареи.
Таблица 1
| Индикации контрольной лампы | ||||
| Сигнальный индикатор горит или мигает. | Перед зарядкой | Мигает(красный) | Высвечивается в течение 0,5 секунды.Не высвечивается в течение 0,5 секунды. (Выключается на 0,5 секунды) | |
| Во время зарядки | Высвечивается(красный) | Высвечивается постоянно | ||
| Зарядка завершена | Мигает(красный) | Высвечивается в течение 0,5 секунды.Не высвечивается в течение 0,5 секунды. (Выключается на 0,5 секунды) | ||
| Зарядка невозможна | Мигает(красный) | Высвечивается в течение 0,1 секунды.Не высвечивается в течение 0,1 секунды. (Выключается на 0,1 секунды) | Неисправность в батарее или в зарядном устройстве. | |
| Режим ожидания при перегреве | Высвечивается(зеленый)(UC18YRSL)(UC18YML2) | Высвечивается постоянно | Аккумуляторная батарея перегрета.Зарядка невозможна.(Зарядка начнется, когда батарея остынет) | |
| Мигает(красный)(UC18YFSL) | Высвечивается в течение 1 секунды. Не высвечивается в течение 0,5 секунды.(Выключается на 0,5 секунды) | |||
| Зарядка с помощью автомобильного источника питания(UC18YML2) невозможна | Мигает(зеленый) | Высвечивается в течение 0,5 секунды.Не высвечивается в течение 0,5 секунды. (Выключается на 0,5 секунды) | Неисправность в батарее или в зарядном устройстве. | |
ПРИМЕЧАНИЕ: Во время ожидания для охлаждения батареи UC18YML2 / UC18YRSL / UC18YFSL охлаждает перегревшуюся батарею с помощью охлаждающего вентилятора. (Однако охлаждающий вентилятор не функционирует во время зарядки батареи с помощью автомобильного источника питания постоянного тока 12 В.)
- Относительно температуры и времени зарядки аккумуляторной батареи Темпера тура и время зарядки указаны в Таблице 2.
Таблица 2
| Зарядное устройство | UC18YRSL UC18YFSL | UC18YML2(переменный ток/постоянный ток)*1 | ||
| Аккумулятор | ||||
| Зарядное напряжение В 14,4 В – 18 В | ||||
| Вес кг 0,6 0,5 0,7 | ||||
| Температура, при которой можно заряжать батарею | 0°C – 50°C | |||
| Время до полной зарядки батареи, прибл.(при 20°C) | ||||
| 1,3 А·ч | мин. | 20 | 20 | 20 / 50 |
| 1,5 А·ч | мин. | 22 | 22 | 22 / 60 |
| 2,0 А·ч | мин. | 30 | 30 | 30 / 80 |
| 2,5 А·ч | мин. | 35 | 35 | 35 / 100 |
| 3,0 А·ч | мин. | 45 | 45 | 45 / 120 |
| 4,0 А·ч | мин. | 60 | 60 | 60 / 160 |
| 5,0 А·ч | мин. | 75 | 75 | 75 / 200 |
| Кол-во гальванических элементов батареи | 4 – 10 | |||
*1 Источник питания переменного тока / (автомобильный) источник питания постоянного тока 12 В
ПРИМЕЧАНИЕ
Время зарядки батарей может изменяться в зависимости от температуры и напряжения источника питания.
При высокой температуре для зарядки может потребоваться больше времени, особенно при использовании автомобильного источника питания постоянного тока 12 В.
ОСТОРОЖНО
При непрерывном использовании зарядного устройства оно может перегреться, что приведет к его выходу из строя. После окончания зарядки подождите 15 минут, прежде чем использовать его снова.
-
Отсоедините шнур питания зарядного устройства от сетевой розетки или разъема прикуривателя.
-
Крепко возьмитесь за зарядное устройство и вытащите батарею.
ПРИМЕЧАНИЕ
После завершения зарядки выньте батарею из зарядного устройства и храните ее надлежащим образом.
ОСТОРОЖНО
○ При зарядке нагретой батареи в результате того, что она в течение длительного времени находилась под воздействием солнечных лучей или только что использовалась, контрольная лампа зарядного устройства будет гореть зеленым цветом или будет высвечиваться в течение 1 секунды, не высвечиваться в течение 0,5 секунды (выключается на 0,5 секунды). В таком случае сначала дайте батарее охладиться, а затем начните зарядку.
○ Когда контрольная лампа мигает красным (с интервалами 0,2 секунды), проверьте разъем батареи зарядного устройства и удалите из него все посторонние предметы. Если посторонних предметов нет, вероятно, произошел сбой в работе батареи или зарядного устройства. Сдайте его в уполномоченный центр технического обслуживания.
- Так как встроенному микрокомпьютеру требуется примерно 3 секунды, чтобы подтвердить выполнение зарядки батареи с помощью UC18YML2 / UC18YRSL / UC18YFSL, подождите как минимум 3 секунды перед его повторным вставлением для продолжения зарядки. Если батарея повторно вставляется в пределах 3 секунд, она может заряжаться ненадлежащим образом.
○ Проверьте автомобильный источник питания, если контрольная лампа непрерывно мигает зеленым цветом (каждые 0,2 секунды). (UC18YML2)
Если напряжение составляет 12 В или ниже, это указывает на то, что емкость аккумуляторной батареи автомобиля уменьшилась и ее невозможно зарядить.
- Если контрольная лампа не мигает красным цветом (каждую секунду) несмотря на то, что шнур зарядного устройства или соединительный штепсель прикуривателя подсоединен к источнику питания, это указывает на возможное срабатывание схемы защиты зарядного устройства.
Отсоедините шнур или штепсель от питания, а затем снова подсоедините его примерно через 30 секунд. Если после этого контрольная лампа не начнет мигать красным цветом (каждую секунду), доставьте зарядное устройство в уполномоченный сервисный центр HiKOKI.
УСТАНОВКА И ЭКСПЛУАТАЦИЯ
| Операция | Рисунок | Страница |
| Снятие и установка аккумуляторной батареи | 1 | 175 |
| Зарядка | 2 | 175 |
| Установка сверла | 3 | 175 |
| Установка гнезда | 4 | 175 |
| Изменение направления вращения | 5 | 175 |
| Функционирование пускового переключателя | 6 | 175 |
| 4-шаговая функция селектора высокого/низкого режима | 7 | 176 |
| Функция селектора одноразового/постоянного режима | 8 | 176 |
| Снятие и установка крюка | 9 | 176 |
| Индикатор заряда батареи | 10 | 176 |
| Рекомендации по использованию светодиодной подсветки | 11 | 176 |
| Выбор принадлежностей | — | 177 |
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР
- Осмотр насадки шуруповерта (WH14DBDL / WH18DBDL)
Использование сломанной насадки или насадки с изношенным кончиком будет представлять опасность, так как насадка может соскользнуть. Замените ее.
- Осмотр гнезда (WR14DBDL / WR18DBDL)
Изношенное или деформированное гнездо с шестигранным или квадратным отверстием не будет обеспечивать достаточную степень плотности посадки между гайкой или наковальней, и, следовательно, приведет к ослаблению крутящего момента. Периодически проверяйте степень износа отверстий гнезда и заменяйте гнезда новыми при необходимости.
- Осмотр крепежных винтов
Регулярно выполняйте осмотр всех крепежных винтов и проверяйте их надлежащую затяжку. При ослаблении каких-либо винтов, немедленно затяните их повторно. Невыполнение этого требования может привести к серьезной опасности.
- Обслуживание двигателя
Обмотка двигателя представляет собой «сердце» электроинструмента. Соблюдайте надлежащие меры предосторожности для защиты обмотки от повреждений и/или попадания на нее влаги, масла или воды.
- Наружная очистка
Когда инструмент загрязнится, вытрите его мягкой сухой тканью или тканью, смоченной мыльной водой. Не используйте растворители, содержащие хлор, бензин или растворитель для краски, так как они могут растворить пластмассу.
- Хранение
Храните инструмент в местах, недоступных для детей и при температуре ниже 40 °C.
ПРИМЕЧАНИЕ
Перед длительным хранением (3 месяца и более) убедитесь, что батарея полностью заряжена. После длительного хранения батареи небольшой емкости могут возникнуть проблемы с зарядом.
ПРИМЕЧАНИЕ
Хранение ионно-литиевых батарей.
Убедитесь, что ионно-литиевые батареи полностью заряжены перед тем, как убрать их на хранение.
Хранение батарей в течение длительного промежутка времени при низком уровне заряда может привести к ухудшению характеристик, значительному сокращению времени использования батареи, а также может стать невозможна перезарядка.
Однако значительно уменьшившееся время использования батареи может быть восстановлено при повторной зарядке и использовании батарей от двух до пяти раз.
Если время использования батареи чрезвычайно короткое, несмотря на повторную зарядку и использование, срок службы батареи истек, приобретите новые батареи.
ОСТОРОЖНО
При использовании или техобслуживании инструмента всегда следите за выполнением всех правил и норм безопасности.
Важная информация о батареях для беспроводных электроинструментов HiKOKI
Всегда используйте фирменные батареи, предназначенные именно для данного инструмента. Мы не гарантируем безопасность и функционирование наших электроинструментов при использовании батарей, изготовленных не нашей компанией, или же разобранных и модифицированных батарей (в которых были демонтированы и заменены гальванические элементы батареи или другие внутренние детали).
ГАРАНТИЯ
Мы гарантируем соответствие автоматических инструментов HiKOKI нормативным/национальным нормам. Данная гарантия не распространяется на дефекты или ущерб, возникший вследствие неправильного использования или ненадлежащего обращения, а также нормального износа. В случае подачи жалобы отправляйте автоматический инструмент в неразобранном состоянии вместе с ГАРАНТИЙНЫМ СЕРТИФИКАТОМ, который находится в конце инструкции по обращению, в авторизованный центр обслуживания HiKOKI.
Информация, касающаяся создаваемого шума и вибрации
Измеряемые величины были определены в соответствии со стандартом EN60745 и заявлены в соответствии с ISO 4871.
Измеренный средневзвешенный уровень звуковой
мощности: 106 дБ (А) (WH14DBDL)
106 дБ (А) (WH18DBDL)
105 дБ (А) (WR14DBDL)
Измеренный средневзвешенный уровень звукового давления: 95 дБ (А) (WH14DBDL)
95 дБ (А) (WH18DBDL)
94 дБ (А) (WR14DBDL)
Погрешность К: 3 дБ (А).
Надевайте наушники.
Общие значения вибрации (сумма векторов
Триаксиального кабеля) определяются в соответствии с EN60745.
Толчковое затягивание зажимов максимальной мощности устройства:
Величина вибрации a_h=15,9 m/c^2 (WH14DBDL)
14,5 m/c² (WH18DBDL)
Погрешность K = 1,5 м/с²
Заявленное суммарное значение вибрации было измерено в соответствии со стандартным методом испытаний и может применяться для сравнения инструментов.
Оно также может использоваться для предварительной оценки воздействия.
ПРЕДУПРЕЖДЕНИЕ
○ Уровень вибрации во время фактического использования электроинструмента может отличаться от заявленного суммарного значения, в зависимости от способа использования устройства.
О Определить меры предосторожности для защиты оператора, которые основаны на расчете воздействия при фактических условиях использования (принимая во внимание все периоды цикла эксплуатации, то есть когда инструмент выключен, работает на холостом ходу, а также время запуска).
ПРИМЕЧАНИЕ
На основании постоянных программ исследования и развития компания HiKOKI оставляют за собой право на изменение указанных здесь технических данных без предварительного уведомления.
| WH14DBDL WH18DBDL WR14DBDL WR18DBDL | ||||||
| VV14,41814,418 | ||||||
| no | Hm min | -1 | 0 - 2900 | 0 - 2600 | 0 - 2600 | 0 - 2600 |
| Mm min | -1 | 0 - 2000 | 0 - 2000 | 0 - 2000 | 0 - 2000 | |
| L2 min | -1 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1400 | |
| L1 min | -1 | 0 - 900 | 0 - 900 | 0 - 900 | 0 - 900 | |
| Bpm min | -1 | 0 - 3200 | 0 - 3200 | 0 - 3200 | 0 - 3200 | |
 | mm 4 - 10 4 - 10 — | — | ||||
 | mm | M6 - M14 | M6 - M14 | M10 - M16 | M10 - M18 | |
 | mm | M6 - M12 | M6 - M12 | M8 - M14 | M8 - M14 | |
 | N · m | 160 160 235 | 250 | |||
 | mm | 6,35 (1/4") | 6,35 (1/4") | — | — | |
 | mm | — | — | 12,7 (1/2") | 12,7 (1/2") | |
 | kg | 1,6 | 1,7 | 1,6 | 1,7 | |
 |  |  |  | |
| WH14DBDLWH18DBDLWR14DBDLWR18DBDL | 2 | 1 | 1 | 1 |
| WH14DBDL (NN)WH18DBDL (NN)WR14DBDL (NN)WR18DBDL (NN) | — | — | — | — |
1
- ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ
- ⚠️ ПРЕДУПРЕЖДЕНИЕ
- 2) Електрическа безопасност
- 3) Лична безопасност
- ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА БЕЗЖИЧЕН УДАРЕН ГАЙКОВЕРТ/ГАЕЧЕН КЛЮЧ
- ПОДДРЪЖКА И ИНСПЕКЦИЯ
- ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ
- 1) Безопасность на рабочем месте
- 2) Электробезопасность
- 3) Личная безопасность
- МЕРЫ ПРЕДОСТОРОЖНОСТИ
- МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ УДАРНОГО АККУМУЛЯТОРНОГО ШУРУПОВЕРТА / ГАЙКОВЕРТА
- ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ
- Русский
- Функция селектора режима затягивания
- МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С ИОННО-ЛИТИЕВОЙ АККУМУЛЯТОРНОЙ БАТАРЕЕЙ
- ПРЕДУПРЕЖДЕНИЕ
- ОСТОРОЖНО
- СИМВОЛЫ
- СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
- НАЗНАЧЕНИЕ
- СПЕЦИФИКАЦИЙ
- ПРИМЕЧАНИЕ
- ЗАРЯДКА
- ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР
- Важная информация о батареях для беспроводных электроинструментов HiKOKI
- ГАРАНТИЯ
- Информация, касающаяся создаваемого шума и вибрации
Марка : HITACHI
Модель : WR 18DBDL
Категория : дрель
