| Termék típusa | Kalapács fúró |
| Márka | Hitachi |
| Modell | DH 40MEY |
| Névleges feszültség | 230 V |
| Felvett teljesítmény | 1200 W |
| Üresjárati fordulatszám (alacsony sebesség) | 290 ford/perc |
| Üresjárati fordulatszám (magas sebesség) | 580 ford/perc |
| Ütési frekvencia (alacsony sebesség) | 1450 ütés/perc |
| Ütési frekvencia (magas sebesség) | 2900 ütés/perc |
| Max. fúrási átmérő (beton) | 40 mm |
| Max. fúrási átmérő (magfúró) | 105 mm |
| Súly (EPTA 01/2003 szerint) | 6,3 kg |
| Befogó típusa | SDS-max |
| Funkciók | Forgás + ütés, csak ütés |
| Előmelegítés | Igen hideg régiókhoz |
| Beépített védelem | Termikus, túlterhelés, feszültség, érzékelő |
| Tápellátás | Hálózati kábellel |
| Mellékelt tartozékok | Műanyag tok, oldalsó fogantyú, ütköző, kalapács zsír |
| Zsírcsere | 6 havonta |
| Hangteljesítményszint | 110 dB(A) |
| Rezgés (betonfúrás) | 8,0 m/s² |
| Rezgés (vésés) | 7,3 m/s² |
| Garancia | A nemzeti előírásoknak megfelelően |
Gyakran ismételt kérdések - DH 40MEY HITACHI
Felhasználói kérdések a következőről DH 40MEY HITACHI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét DH 40MEY - HITACHI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DH 40MEY márka HITACHI.
HASZNÁLATI ÚTMUTATÓ DH 40MEY HITACHI

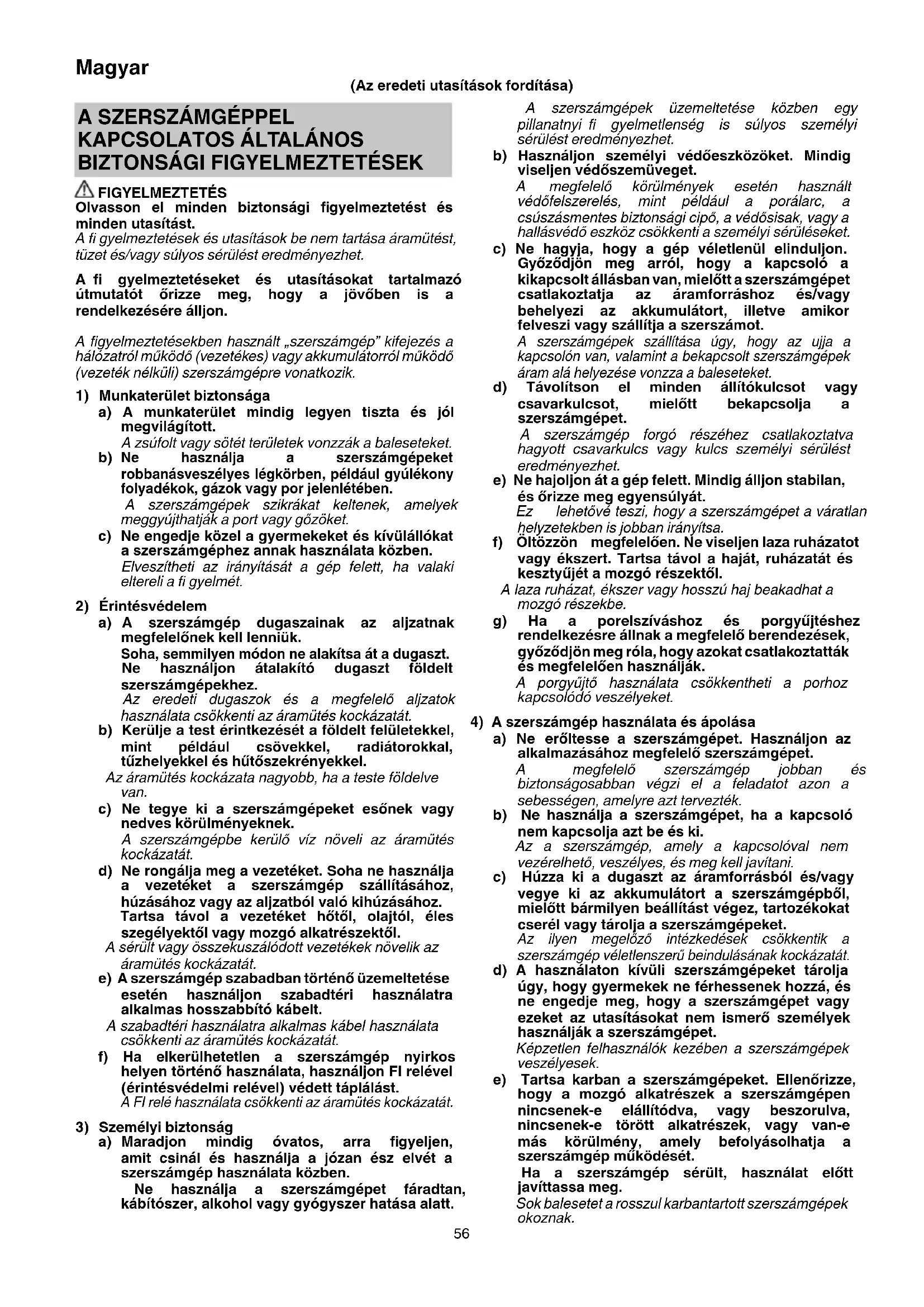

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.
A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.
A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük.
Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez.
Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.
A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) Maradjon mindig óvatos, arra figyeljen, amit csinál és használja a józan ész elvét a szerszámgép használata közben.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet.
b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.
A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, a csúszásmentes biztonsági cipő, a védősisak, vagy a hallásvédő eszköz csökkenti a személyi sérüléseket.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.
e) Ne hajoljon át a gép felett. Mindig álljon stabilan, és őrizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet a váratlan helyzetekben is jobban irányítsa.
f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyújét a mozgó részektől.
A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.
g) Ha a porelszíváshoz és porgyújtéshez rendelkezésre állnak a megfelelő berendezések, győződjön meg róla, hogy azokat csatlakoztatták és megfelelően használják.
A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.
4) A szerszámgép használata és ápolása
a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.
Az ilyen megelőző intézkedések csökkentik a szerszámgép véletlenszerű beindulásának kockázatát.
d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek használják a szerszámgépet.
Képzetlen felhasználók kezében a szerszámgépek veszélyesek.
e) Tartsa karban a szerszámgépeket. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, amely befolyásolhatja a szerszámgép működését.
Ha a szerszámgép sérült, használat előtt javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.
A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.
5) Szerviz
a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos maradjon.
VIGYÁZAT
Gyermekeket és beteg személyeket tartson távol.
Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.
FÚRÓKALAPÁCS BIZTONSÁGI FIGYELMEZTETÉSEK
- Viseljen fülvédőt
Az erős zaj halláskárosodást okozhat.
- Ha az eszközhöz tartozik segédnyél, használja.
A fúró feletti irányítás elvesztése személyi sérülést okozhat.
- A szerszámgépet a szigetelt markolófelületeknél fogja, ha olyan müveletet végez, amely során a vágóeszköz rejtett vezetékekhez vagy a saját kábeléhez érhet.
Ha a vágórész feszültség alatt lévő vezetékkel érintkezik, a szerszámgép nem szigetelt fémrészei is feszültség alá kerülhetnek, és megrázhatják a gépet használó személyt.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK
-
Ellenőrizze, hogy az áramforrás megfelel a termék adattábláján szereplő elektromos követelményeknek.
-
Ugyeljen rá, hogy a hálózati kapcsoló OFF (KI) állásba legyen kapcsolva.
Ha a dugót úgy csatlakoztatja a hálózathoz, hogy a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.
-
Ha a munkaterület távol esik a áramforrástól használjon megfelelő vastagságú és kapacitású hosszabbítót. A hosszabbító kábelt a lehető legrövidebbre kell fogni.
-
Ne érintse meg a vésőfejet működés közben vagy közvetlenül azután. A vésőfej működés közben nagyon felhevül, és súlyos égéseket okozhat.
-
Mielött belevésne vagy belefúrna egy falba, padlóba vagy plafonba, alaposan győződjön meg róla, hogy nincsenek-e benne elektromos kábelek, csővezetékek vagy hasonlók.
-
Mindig tartsa erősen a szerszámgép testén levő és az oldalsó fogantyúját. Máskülönben a keletkező ellenerő hibás, sőt veszélyes működést eredményezhet.
-
Viseljen pormaszkot.
Ne lélegezze be a fúró vagy véső művelet során keletkező káros porokat. A por veszélyeztetheti az Ön és a közelében álló személyek egészségét.
- A szerszám felszerelése
○ A balesetek elkerülése érdekében győződjön meg arról, hogy kikapcsolta-e a készüléket, és hogy kihúzta-e a dugót a csatlakozóból.
○ Szerszámok használata esetén, mint például a vésőfej és fúrófej, stb., győződjön meg róla, hogy a vállalat által kijelölt eredeti alkatrészeket használja.
O Tisztítsa meg a fúrófej szár felőli részét. Ezután kenjen gépzsírt vagy motorolajat a befogóvég részre.
-
A forgási sebesség nem változtatható meg, ha a forgási sebesség kiválasztó kapcsolót a motor forgása közben nyomja meg. A sebesség megváltoztatásához először kapcsolja ki a szerszámgépet.
-
FI-relé
Fl-relé használata minden esetben 30 mA vagy annál kisebb névleges maradékárammal javasolt.
SZIMBÓLUMOK
FIGYELMEZTETÉS
Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.
| DH40MEY: Fúrókalapács | |
 | Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. |
 | Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. |
 | Névleges feszültség |
| P | Felvett teljesítmény |
| [wBKH] | Sebesség teljes terhelésnél |
| Bpm | Ütésszám teljes terhelésnél |
 max | Fúrás átmérője, max. |
| [zXWT] | Súly(A 01/2003 EPTA (Európai Elektromos Kéziszerszámgyártók Egyesülete) szabványának megfelelően) |
| Fúrófej | |
 | Mag fej |
| A szerszámpozíció funkció beállítása | |
 | Csak veretési funkció |
| Forgató és verető funkció | |
 | Bekapcsolás |
 | Kikapcsolás |
 | A bekapcsolt állapot jelzőfénye |
 | Forgási sebesség kiválasztó kapcsoló |
 | Kijelző lámpa |
 | Alacsony sebesség / ütésszám |
 | Nagy sebesség / ütésszám |
 | Húzza ki az elektromos csatlakozót az aljzatból |
 | II. osztályú szerszám |
SZABVÁNYOS KIEGÉSZÍTŐK
Az alapkészülék (1 készülék) mellett a csomag az alább felsorolt kiegészítőket is tartalmazza.
○ Mǔanyag tok .... 1
○ Oldalfogantyú
○ Ütköző....1
○ Kalapács kenő A ....1
A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.
ALKALMAZÁSI TERÜLETEK
Forgató és verető funkció IT
○ Horgonylyukak fúrása
○ Lyukak fúrása betonba
Csak veretési funkció
○ Beton zúzása, lepattintása, kiemelése és élre faragása (külön megvásárolható tartozékok alkalmazásával)
MÜSZAKI ADATOK
A gép műszaki adatait a(z) 102. oldalon lévő táblázatban találja.
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
ÖSSZESZERELÉS ÉS HASZNÁLAT
| Művelet Ábra Oldal | ||
| SDS-max eszközök beillesztése 1 103 | ||
| SDS-max eszközök eltávolítása 2 103 | ||
| Szerszámirány megváltoztatása | 3 103 | |
| A működtetési mód megválasztása | 4 103 | |
| Be- és kikapcsolás | 5 103 | |
| A bekapcsolt állapot jelzőfényéről | 6 104 | |
| Sebesség megváltoztatása | 7 104 | |
| Telepítse az ütközőt | 8 104 | |
| Kúpos végű fúrófejhez való adapter használata | 9 | 105 |
| Kúpos végű fúrófejhez való adapter eltávolítása | 10 | 105 |
| A magfej beszerelése | 11 | 105 |
| A vezetőlemez és a csapszeg pecek felszerelése | 12 | 105 |
| A tartozékok kiválasztása* | – | 106, 107 |
* Az egyes szerszámokra vonatkozó részletes információkért vegye fel a kapcsolatot egy hivatalos HiKOKI szervizközponttal.
Előmelegítés (13. ábra)
Hideg környezetben szükségessé válhat a készülék kenőzsír rendszerének előmelegítése.
Állítsa a fúróhegy végét úgy, hogy érintse a betont, kapcsolja be a kapcsolót, és végezze el az előmelegítési műveletet. Ellenőrizze, hogy hallható legyen az ütések hangja, majd vegye használatba a készüléket.
FIGYELEM
Az előmelegítési folyamat elvégzése során mindkét kézzel szilárdan tartsa meg az oldalfogantyút és a készülék markolatát, és ügyeljen rá, hogy a beszorult fúrófej következtében nehogy sérülést szenvedjen.
A VÉDŐ FUNKCIÓ
Az eszköz beépített védelmi áramkörrel rendelkezik az esetleges rendellenességek okozta károk ellen. A rendellenességtől függően, a jelzőlámpa az 1. táblázatban foglaltak szerint villog, és a szerszám leáll. Ilyen esetben ellenőrizze a villogás által jelzett problémát, és tegye meg a szükséges lépéseket a probléma elhárítására.
MEGJEGYZÉS
Javításra lehet szükség, amennyiben a jelzőlámpa tovább villog az összes, a probléma megszüntetésére irányuló szükséges lépés megtétele után. Ha a probléma továbbra is fennáll, kérjük, intézkedjen a javíttatás érdekében.
- táblázatban
| Kijelző lámpa villog | Ok | Megoldás |
 | Az egység belső hőmérséklete magasabb, mint az előírt.(Hőmérséklet-emelkedés védelmi funkció) | Kapcsolja ki a készüléket és hagyja hűlni körülbelül15 percig. Amikor a hőmérséklet lecsökkent, a jelzőlámpa nem villog tovább, hanem folyamatosan világít, jelezve, hogy az egység kész a használatra. |
 | A szerszámra helyezett túl nagy nyomás túlterheltséget okozott.(Túlterhelés-védelem funkció) | Nyomja meg a forgási sebesség kiválasztó kapcsolót a visszaállításhoz. Próbálja meg elkerülni az olyan feladatokat, amik túl nagy nyomásnak teszik ki a készüléket. |
Villogás | Az eszköz olyan áramforráshoz van csatlakoztatva, amelynek a feszültsége túl magas vagy túl alacsony.(Áramkőri védelmi funkció) | Csatlakoztassa a készüléket a névtáblán megadott bemeneti feszültséggel megegyező áramforrásra.Nyomja meg a forgási sebesség kiválasztó kapcsolót a visszaállításhoz. |
Villogás | Érzékelőjel olvasási hiba.(Ellenőrző funkció) | Nyomja meg a forgási sebesség kiválasztó kapcsolót a visszaállításhoz.Javításra lehet szükség, ha folyamatosan ez a hiba lép fel. |
A KENÓANYAG CSERÉJE
A fúrókalapács szerkezete légmentesen zárt, ami védi a portól és a kenőanyag szivárgásától.
Ezért a fúrókalapács hosszú ideig használható a kenőanyag cseréje nélkül. A kenőanyag cseréjét az alábbiak szerint végezze.
A kenőanyag cseréjének gyakorisága
Vásárlás után 6 havonta végezze el a szerszámgép kenését. A kenőanyag cseréjét a legközelebbi hivatalos szervizközponttól kérheti.
KARBANTARTÁS ÉS ELLENŐRZÉS
1. A fúrófej vizsgálata
Mivel a tompa szerszám használata a motor meghibásodását és a hatékonyság csökkenését okozza, haladéktalanul cserélje le vagy élezze meg a fúrófejet, ahogy annak a kopását észleli.
2. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze az összes rögzítő csavart és győződjön meg arról, hogy megfelelően meg vannak szorítva. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.
3. A motor karbantartása
A motor tekercse az egész szerszámgép „szíve“.
Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.
4. A hálózati kábel cseréje
Ha a tápkábel cseréje szükséges, azt a biztonsági kockázat elkerülése érdekében gyártójának kell végeznie.
FIGYELEM
A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A-hangteljesítményszint: 110 dB (A)
Mért A-hangnyomásszint: 99 dB (A)
Bizonytalanság K: 3 dB (A).
Viseljen hallásvédő eszközt.
EN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).
Verető fúrás betonba:
Rezgéskibocsátás értéke a_h , HD = 8,0 m/s²
Bizonytalanság K = 1,5 m/s²
Egyenértékű véső érték:
Rezgéskibocsátás értéke a_h , CHeq = 7,3 m/s²
Bizonytalanság K = 1,5 m/s²
A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható.
Ez az érték az expozíciós határértékek előzetes felmérésére is használható.
FIGYELMEZTETÉS
○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől.
○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE ELEKTRICKÉHO NÁŘADÍ
⚠️ VAROVÁNÍ
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
