| Typ produktu | Príklepová vŕtačka |
| Značka | Hitachi |
| Model | DH 40MEY |
| Menovité napätie | 230 V |
| Príkon | 1200 W |
| Voľnobežné otáčky (nízke otáčky) | 290 ot./min. |
| Voľnobežné otáčky (vysoké otáčky) | 580 ot./min. |
| Frekvencia príklepu (nízke otáčky) | 1450 úderov/min |
| Frekvencia príklepu (vysoké otáčky) | 2900 úderov/min |
| Max. priemer vŕtania (betón) | 40 mm |
| Max. priemer vŕtania (diamantová korunka) | 105 mm |
| Hmotnosť (podľa EPTA 01/2003) | 6,3 kg |
| Typ skľučovadla | SDS-max |
| Funkcie | Otáčanie + príklep, len príklep |
| Predohrev | Áno pre studené oblasti |
| Integrované ochrany | Tepelná, proti preťaženiu, napäťová, snímač |
| Napájanie | Sieť s káblom |
| Dodávané príslušenstvo | Plastové puzdro, bočná rukoväť, doraz, kladivové mazivo |
| Výmena maziva | Každých 6 mesiacov |
| Hladina akustického výkonu | 110 dB(A) |
| Vibrácie (vŕtanie do betónu) | 8,0 m/s² |
| Vibrácie (sekanie) | 7,3 m/s² |
| Záruka | V súlade s národnými predpismi |
Často kladené otázky - DH 40MEY HITACHI
Otázky používateľov k DH 40MEY HITACHI
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod DH 40MEY - HITACHI a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. DH 40MEY značky HITACHI.
NÁVOD NA OBSLUHU DH 40MEY HITACHI

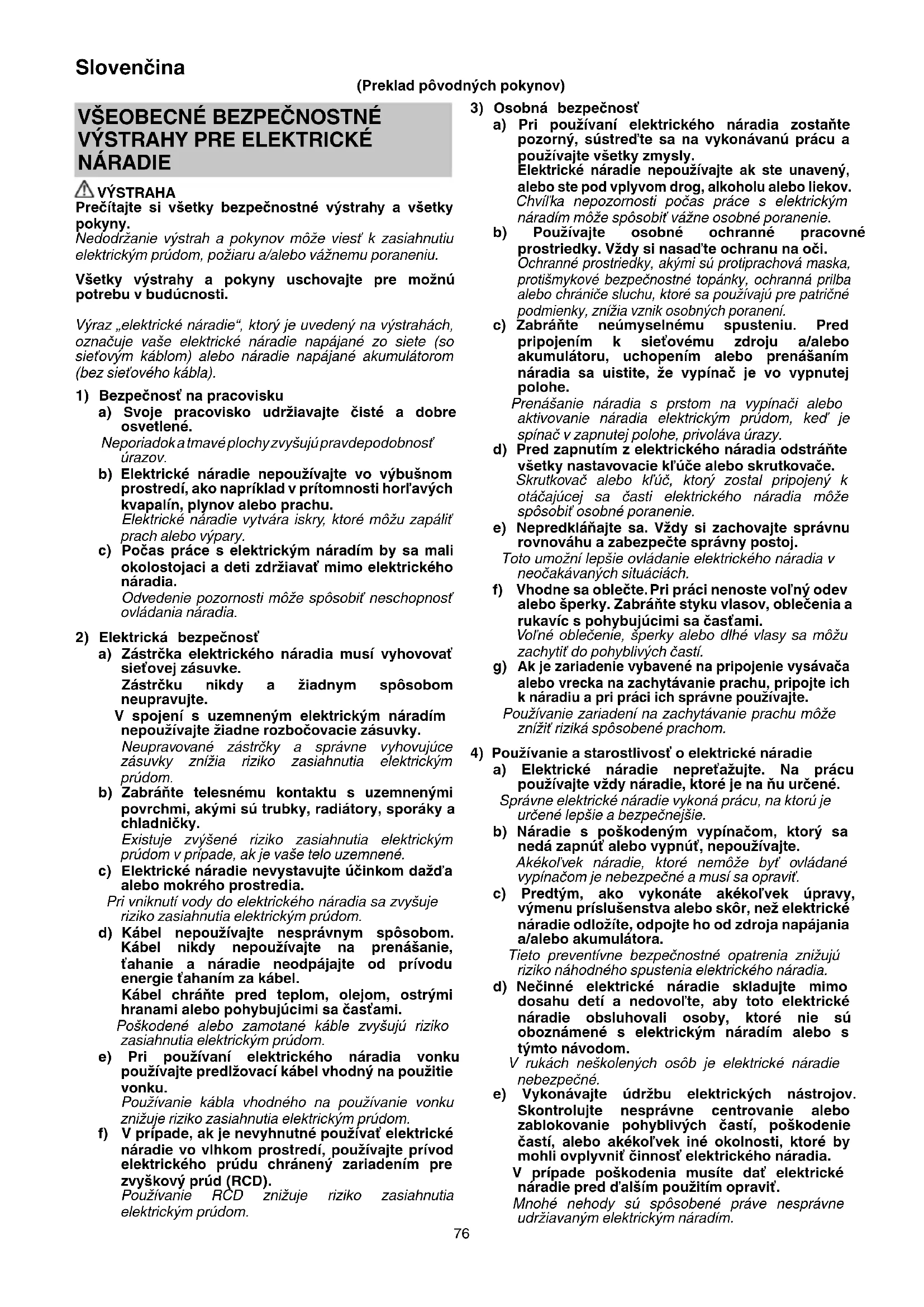

Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny.
Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.
Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).
a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horl'avých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.
a) Zástrčka elektrického náradia musí vyhovovať sietovej zásuvke.
Zástrčku nikdy a žiadnym spôsobom neupravujte.
V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.
c) Elektrické náradie nevystavujte účinkom dažd'a alebo mokrého prostredia.
Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.
d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, t'ahanie a náradie neodpájajte od prívodu energie t'ahaním za kábel.
Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.
Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.
e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.
Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.
f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).
Používanie RČD znižuje riziko zasiahnutia elektrickým prúdom.
a) Pri používaní elektrického náradia zostante pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.
b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.
c) Žabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy.
d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie klúče alebo skrutkovače.
Skrutkovač alebo kl'úč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit osobné poranenie.
e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.
Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.
f) Vhodne sa oblečte. Pri práci nenoste vol'ný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami.
Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.
g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.
Používanie zariadení na zachytávanie prachu môže znížit riziká spôsobené prachom.
4) Používanie a starostlivost' o elektrické náradie
a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ßu určené.
Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.
b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte.
Akékol'vek náradie, ktoré nemôže byt' ovládané vypínačom je nebezpečné a musí sa opravit'.
c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora.
Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.
e) Vykonávajte údržbu elektrických nástrojov. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit činnosť elektrického náradia.
V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opravit'.
Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.
f) Rezný nástroj udržiavajte ostrý a čistý.
Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je l'ahšie ovládatel'ný.
g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.
Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.
5) Servis
a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov.
Zabráňte prístupu detí a nezainteresovaných osôb.
Ked' náradie nepoužívate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.
BEZPEČNOSTNÉ UPOZORNENIA K PRÍKLEPOVEJ VŘTAČKE
- Nasad'te si chrániče sluchu
Prílišné vystavenie hluku môže spôsobit' stratu sluchu.
- Používajte pomocnú rukovát (rukoväte), ak sú dodané s nástrojom.
Strata ovládania môže spôsobit' poranenie osób.
- Elektrický nástroj držte za izolované povrchy na uchopenie, ak vykonávate činnosti, kedy sa môže dostať rezné príslušenstvo do kontaktu so skrytou kabelážou alebo vlastným káblom.
Pri kontakte rezného príslušenstva s „nabitým“ vodičom, môže „nabit“ odkryté kovové časti elektrického nástroja a spôsobit úraz obsluhy elektrickým prúdom.
ĎALŠIE BEZPEČNOSTNÉ UPOZORNENIA
-
Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.
-
Škontrolujte, či je vypínač v polohe OFF (VYP.).
Ak pripojíte zástrčku do zásuvky, ked' je vypínač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viest' k vážnym nehodám.
-
Ak je pracovná oblast mimo zdroja napájania, použite predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.
-
Počas alebo bezprostredne po činnosti sa nedotýkajte hrotu. Hrot sa počas prevádzky vel'mi zohreje, čo môže spôsobit vážne popáleniny.
-
Pred začatím drvenia, štiepania alebo vřtania do steny, podlahy alebo stropu poriadne skontrolujte, že sa vo vnútri nenachádzajú elektrické káble alebo vodiče.
-
Hlavnú rukováť a bočnú rukováť elektrického náradia držte vždy pevne. V opačnom prípade môže viest reakcia k nepresnej a dokonca nebezpečnej prevádzke.
-
Nasad'te si masku proti prachu.
Nevdychujte škodlivý prach, ktorý sa vytvára počas vřtacích alebo sekacích prác. Prach môže ohroziť vaše zdravie a zdravie okolostojacich osôb.
- Montáž náradia
○ Ak používate náradie ako dlátové vrtáky, vrtáky atd., uistite sa, že používate originálne diely zhotovené našou spoločnosťou.
○ Vyčistite stopku vrtáka. Potom namažte časť stopky mazivom alebo strojovým olejom.
-
Rýchlosť rotácie nie je možné prestaviť stlačením spínača pre reguláciu rýchlosti rotácie, pokial’ je motor v pohybe. Ak chcete nastaviť rýchlosť, náradie najskôr vypnite.
-
RCD (zariadenie pre zvyškový prúd)
Odporúčame vám, aby ste vždy používali prúdový chránič s 30 mA menovitým zvyškovým prúdom.
SYMBOLY
VÝSTRAHA
Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.
| DH40MEY: Vrtacie kladivo | |
 | Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. |
 | Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácim odpadom!Aby ste dodržali ustanovenia európskejsmernice 2002/96/ES o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy,je potrebné elektrické náradie po uplynutíjeho doby životnosti separovať a doručit na environmentálne prijatel'né miesto recyklovania. |
 | Menovité napätie |
| P | Príkon |
 | Rýchlost’ pri plnom zaťažení |
| Bpm | Nárazy pri plnom zaťažení |
| max | Max. priemer vřtaného otvoru |
 | Hmotnosť(v súlade s postupom EPTA 01/2003) |
| Vrták | |
 | Jadrovacie dláto |
| Funkcia nastavenia polohy náradia | |
 | Len funkcia príklepu |
 | Funkcia rotácie a príklepu |
| Zapnutie | |
 | Vypnutie |
| Kontrolka napájania | |
 | Spínač voliča rýchlosti rotácie |
Slovenčina
 | Kontrolka |
| Ls | Nízke otáčky / počet nárazov |
| Hs | Vysoké otáčky / počet nárazov |
 | Odpojte sieťovú zástrčku od elektrickej zásuvky |
 | Náradie triedy II |
ŠTANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené nižšie.
O Plastový obal ....1
○ Bočná rukovat' 1
○ Zarážka ....1
○ Mazivo Hammer Grease A ....1
Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.
POUŽITIE
Funkcia rotácie a príklepu ^1
○ V řtanie kotviacich otvorov
○ V řtanie otvorov do betónu
Len funkcia príklepu
○ Drvenie betónu, sekanie, híbenie a pravouhlé rezanie (pomocou voliteľného príslušenstva)
TECHNICKÉ PARAMETRE
Technické parametre tohto stroja sú uvedené v tabul'ke na strane 102.
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
MONTÁŽ A OBSLUHA
| Činnosť | Obrázok | Strana |
| Vkladanie náradia SDS-max 1 103 | ||
| Vyberanie náradia SDS-max 2 103 | ||
| Zmena smeru náradia 3 103 | ||
| Výber prevádzkového režimu 4 103 | ||
| Zapnutie a vypnutie 5 103 | ||
| O kontrolke napájania | 6 104 | |
| Zmena rýchlosti | 7 104 | |
| Inštalovanie zarážky | 8 104 | |
| Používanie adaptéra pre kužel'ovú stopku | 9 | 105 |
| Vyberanie adaptéra pre kužel'ovú stopku | 10 | 105 |
| Montáž jadrovacieho dláta | 11 | 105 |
| Montovanie vodiacej lišty a stredového čapu | 12 | 105 |
| Výber príslušenstva* | - | 106, 107 |
* Za účelom podrobných informácií týkajúcich sa každej sady náradia sa obráťte na autorizované servisné stredisko spoločnosti HiKOKI.
Zahriatie (Obr. 13)
Mazací systém s vazelínou tohoto stroja môže vyžadovať zahriatie v studených oblastiach.
Toto náradie je vybavené vstavaným ochranným obvodom na prevenciu poškodenia zariadenia v prípade akejkoľvek odchýlky. V závislosti od charakteru odchýlky bude kontrolka blikat tak, ako je to zobrazené v Tabul’ke č.1 a zariadenie prestane fungovať. V takýchto prípadoch si overte charakter problému naznačený blikaním a uskutočnite kroky potrebné na vyriešenie problému.
POZNÁMKA
Ak ste vykonali všetky potrebné kroky na vyriešenie problému a kontrolka stále bliká, je nutné vykonať opravu. Ak problém pretrváva, zariadťte opravu zariadenia.
Tabul'ke 1
| Kontrolka bliká | Príčina | Riešenie |
Blikanie  | Vnútorná teplota sa zvýšila nad hodnotu stanovenú pre toto zariadenie. (Funkcia ochrany pri zvýšení teploty) | Vypnite zariadenie a nechajte ho asi na 15 minút vychladnút. Ked’ teplota klesne, kontrolka prestane blikat’ a bude svietit, čo znamená, že náradie je pripravené na použitie. |
Blikanie  | Nadmerný tlak vyvinutý na zariadenie spôsobil preťaženie. (Funkcia ochrany proti preťaženiu) | Stlačte spínač voliča rýchlosti rotácie pre obnovenie činnosti. Pokúste sa vyhnút činnostiam, ktoré si vyžadujú aplikáciu nadmerného tlaku na zariadenie. |
Blikanie  | Nástroj je zapojený ku zdroju napájania, ktorého napätie je bud’ príliš vysoké alebo príliš nízke. (Funkcia ochrany obvodov) | Pripojte zariadenie k napájaniu, ktoré zodpovedá vstupnému napätiu špecifikovanému na identifikačnom štítku. Stlačte spínač voliča rýchlosti rotácie pre obnovenie činnosti. |
Blikanie  | Chyba identifikácie signálu senzora. (Funkcia kontrolného monitorovania) | Stlačte spínač voliča rýchlosti rotácie pre obnovenie činnosti. Ak sa táto chyba objavuje nepretržite, je nutná oprava zariadenia. |
VÝMENA MAZIVA
Vrtacie kladivo má úplne vzduchotesnú konštrukciu na ochranu pred prachom a na zabránenie unikaniu maziva. Z tohto dôvodu môžete vrtacie kladivo používať dlhý čas bez mazania. Mazivo meňte podľa nižšie uvedeného postupu.
Po zakúpení vymieňajte mazivo po každých 6 mesiacoch používania. O výmenu maziva požiadajte najbližšie servisné stredisko.
ÚDRŽBA A KONTROLA
1. Kontrola vrtákov
Používanie tupého náradia môže spôsobit' poruchu motora a postupné zhoršovanie výkonu vrtačky, preto je potrebné opotrebované vrtáky bezodkladne vymeniť alebo prebrúsiť.
2. Kontrola montážnych skrutiek
Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvol'nená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.
3. Údržba motora
Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.
4. Výmena napájacieho kábla
Ak je potrebné vymeniť napájací kábel, musí to urobit výrobca alebo jeho zástupca, aby sa predišlo bezpečnostnému riziku.
UPOZORNENIE
Pri prevádzke a údržbe elektrického náradia musia byt dodržané bezpečnostné predpisy a normy daného štátu.
ZÁRUKA
Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.
Informácie ohľadne vzduchom prenášaného hluku a vibrácií
Namerané hodnoty boli stanovené podl'a normy EN60745 a deklarované podl'a ISO 4871.
Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN60745.
Príklepové vřtanie do betónu:
Hodnota vibračných emisií ah , HD = 8,0 m/s²
Ekvivalentné hodnoty pre sekanie:
Hodnota vibračných emisií a_h , CHeq = 7,3 m/s²
Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použit na porovnávanie jedného náradia s druhým.
Môže sa taktiež použit na predbežné posúdenie expozície.
VÝSTRAHA
○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.
○ Vyznačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
