| Tip produs | Ciocan perforator |
| Marcă | Hitachi |
| Model | DH 40MEY |
| Tensiune nominală | 230 V |
| Putere absorbită | 1200 W |
| Viteză în gol (viteză joasă) | 290 rpm |
| Viteză în gol (viteză înaltă) | 580 rpm |
| Rata de percuție (viteză joasă) | 1450 bpm |
| Rata de percuție (viteză înaltă) | 2900 bpm |
| Diametru maxim de găurire (beton) | 40 mm |
| Diametru maxim de găurire (carotier) | 105 mm |
| Greutate (conform EPTA 01/2003) | 6,3 kg |
| Tip mandrin | SDS-max |
| Funcții | Rotație + ciocănire, ciocănire singură |
| Preîncălzire | Da pentru zone reci |
| Protecții integrate | Termică, suprasarcină, tensiune, senzor |
| Alimentare | Rețea cu cablu |
| Accesorii furnizate | Carcasă plastic, mâner lateral, opritor, unsoare pentru ciocan |
| Înlocuirea unsorii | La fiecare 6 luni |
| Nivel de putere sonoră | 110 dB(A) |
| Vibrații (găurire în beton) | 8,0 m/s² |
| Vibrații (dăltuire) | 7,3 m/s² |
| Garanție | Conform reglementărilor naționale |
Întrebări frecvente - DH 40MEY HITACHI
Întrebările utilizatorilor despre DH 40MEY HITACHI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. DH 40MEY - HITACHI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DH 40MEY mărcii HITACHI.
MANUAL DE UTILIZARE DH 40MEY HITACHI
Citiți toate avertismentele privind siguranța și toate instrucțiunile.
Nerespectarea avertismentelor și a instrucțiunilor poate avea ca efect producerea de şocuri electrice, încendii și/sau vătămări grave.
Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul “sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

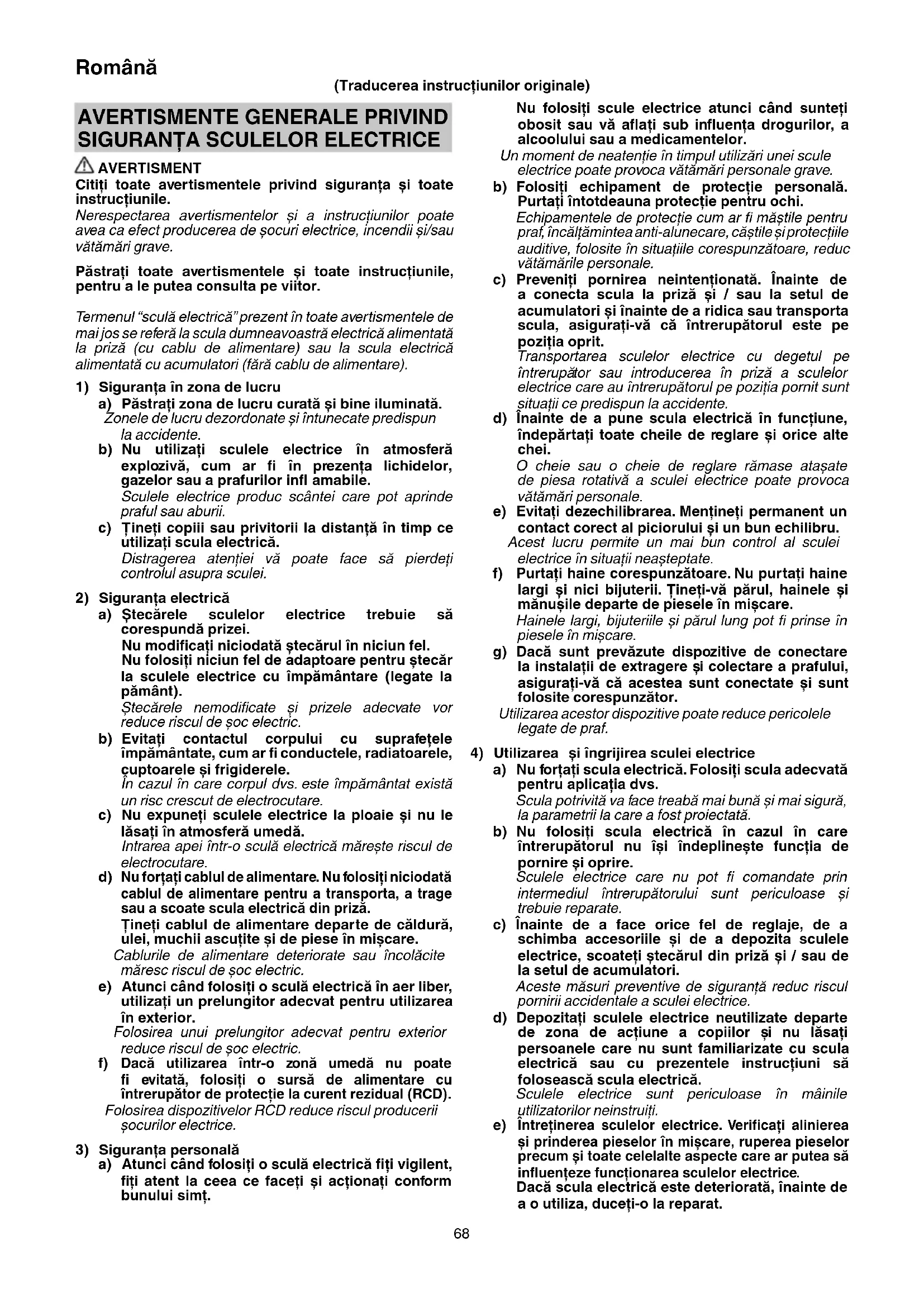

1) Siguranța în zona de lucru
