| Ürün Tipi | Kırıcı delici |
| Marka | Hitachi |
| Model | DH 40MEY |
| Nominal gerilim | 230 V |
| Çekilen güç | 1200 W |
| Boşta devir (düşük hız) | 290 dev/dak |
| Boşta devir (yüksek hız) | 580 dev/dak |
| Darbe oranı (düşük hız) | 1450 darbe/dak |
| Darbe oranı (yüksek hız) | 2900 darbe/dak |
| Maks. delme çapı (beton) | 40 mm |
| Maks. delme çapı (karotiyer) | 105 mm |
| Ağırlık (EPTA 01/2003'e göre) | 6,3 kg |
| Mandren tipi | SDS-max |
| Fonksiyonlar | Dönüş + darbe, sadece darbe |
| Ön ısıtma | Evet, soğuk bölgeler için |
| Dahili korumalar | Termal, aşırı yük, gerilim, sensör |
| Besleme | Kablolu şebeke |
| Verilen aksesuarlar | Plastik kutu, yan tutamak, dayama, çekiç gresi |
| Gres değişimi | Her 6 ayda bir |
| Ses gücü seviyesi | 110 dB(A) |
| Titreşim (betonda delme) | 8,0 m/s² |
| Titreşim (keski işi) | 7,3 m/s² |
| Garanti | Ulusal düzenlemelere uygun |
Sık sorulan sorular - DH 40MEY HITACHI
Kullanıcıların soruları hakkında DH 40MEY HITACHI
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Matkap PDF formatında ücretsiz! Kılavuzunuzu bulun DH 40MEY - HITACHI ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DH 40MEY markasının HITACHI.
KULLANIM KILAVUZU DH 40MEY HITACHI

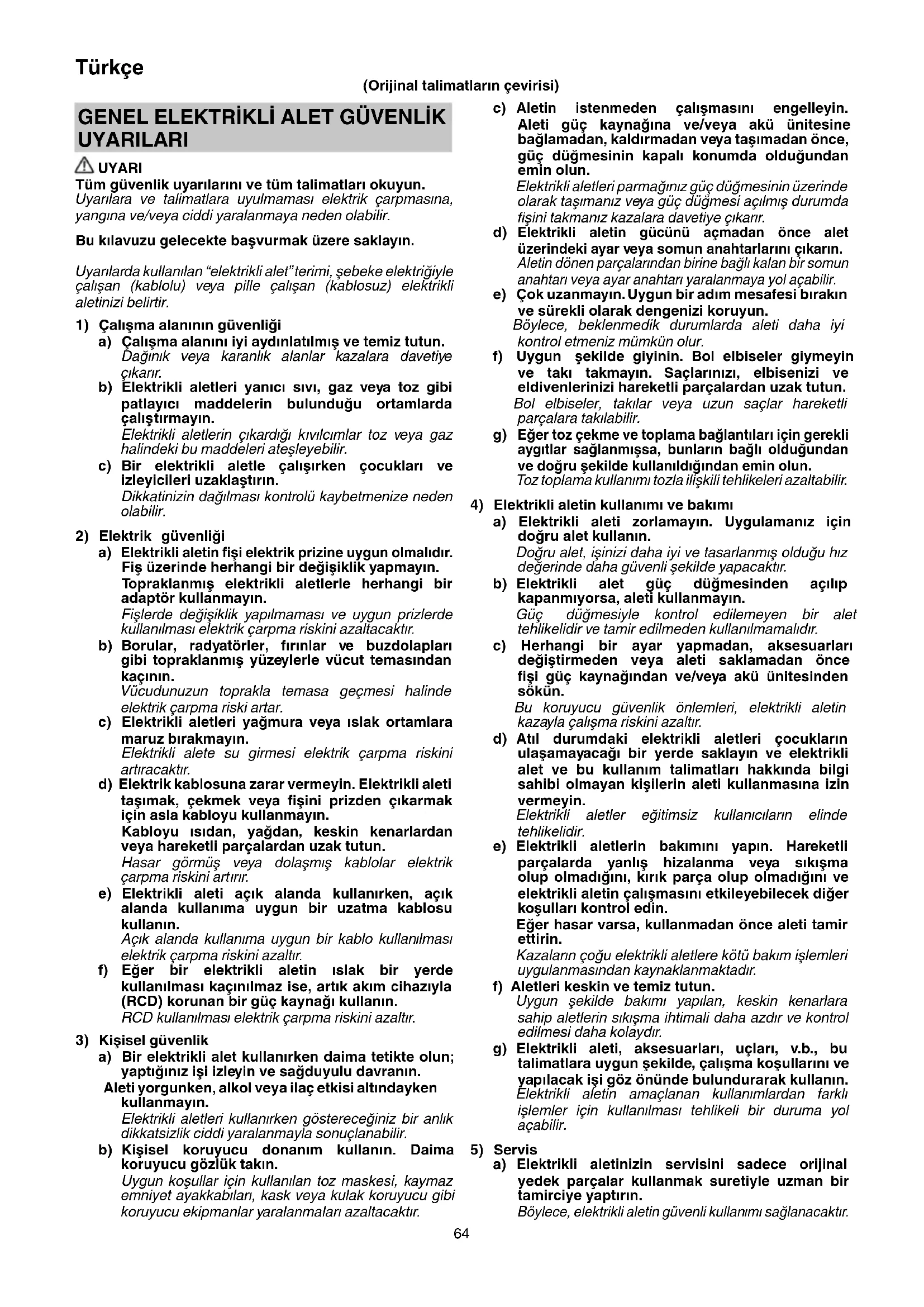

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI
UYARI
Tüm güvenlik uyarılarını ve tüm talimatları okuyun.
Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.
Bu kılavuzu gelecekte başvurmak üzere saklayın.
Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.
1) Çalışma alanının güvenliği
a) Çalışma alanını iyi aydınlatılmış ve temiz tutun.
Dağinik veya karanlık alanlar kazalara davetiye çıkarır.
b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın.
Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.
c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.
2) Elektrik güvenliği
a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın.
Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın.
Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.
b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle vücut temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.
c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.
d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için asla kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun.
Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.
e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.
f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.
3) Kişisel güvenlik
a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın.
Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.
Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın.
Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.
c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun.
Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.
d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.
e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun.
Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçlarını, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.
g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı tozla ilişkili tehlikeleri azaltabilir.
4) Elektrikli aletin kullanımı ve bakımı
a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın.
Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.
b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın.
Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.
c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fisi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.
d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.
f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.
5) Servis
a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.
ÖNLEM
Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.
Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.
DARBELİ MATKAP GÜVENLİK UYARILARI
1. Koruyucu kulaklık kullanın
Gürültüye maruz kalmak işitme kaybına neden olabilir.
2. Eğer aletle birlikte verilmişse, yardımcı kolu/kolları kullanın.
Kontrolün kaybedilmesi yaralanmaya neden olabilir.
3. Kesici aksesuarın gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun.
Kesici aksesuarın bir "aktif" telle temas etmesi, elektrikl aletin çıplak metal parçalarını "aktif" hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.
İLAVE GÜVENLİK UYARILARI
-
Kullanılacak güç kaynağının, ürün isim plakası üzerinde belirtilen güç gerekliliklerine uygun olduğundan emin olun.
-
Güç düğmesinin "OFF" (KAPALI) konumda olduğundan emin olun.
Eğer güç düğmesi ON (AÇIK) konumda iken fiş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.
-
Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.
-
İşlem sırasında veya işlemden hemen sonra matkap ucuna dokunmayın. Aletin çalışması sırasında matkap ucu çok isınır ve dokunulduğunda ciddi yanıklara neden olabilir.
-
Kırmaya, yontmaya veya duvar, yer veya tavan delmeye başlamadan önce, içeride gömülü elektrik kabloları, kablo kanalları, v.b. bulunmadığını onaylayın.
-
Daima elektrikli aletin gövdesini ve yan kolunu sıkıca tutun. Aksi takdirde, üretilen karşı kuvvet yanlış ve hatta tehlikeli çalışmaya yol açabilir.
-
Toz maskesi takın.
Delme veya keskiyle kesme işlerinde oluşan zararlı tozları solumayın. Oluşan toz, sizin ve yanınızdakilerin sağlığını tehlikeye atabilir.
- Aletin monte edilmesi
○ Kazaları önlemek için, güç düğmesini kapattığınızdan ve elektrik fişini prizden çıkardığınızdan emin olun.
○ Keski, matkap ucu gibi aletleri kullanırken şirketimiz tarafından belirtilen orijinal parçaları kullandığınızdan emin olun.
○ Matkap ucunun sap kısmını temizleyin. Daha sonra sap kısmına gres veya makine yağı sürün.
-
Motor dönerken, dönüş hızı seçici düğmesine basılarak dönüş hızı değiştirilemez. Hızları değiştirmek için, önce aleti kapatın.
-
RCD
Daima 30 mA veya daha az anma artık akımına sahip bir artık akım cihazı kullanılması önerilir.
SEMBOLLER
UYARI
Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.
| DH40MEY: Kırıcı delici | |
 | Tüm güvenlik uyarılarını ve tüm talimatları okuyun. |
 | Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın!Kullanım ömrünü dolduran elektrikli aletler, atıkelektrikli ve elektronik cihazlarla ilgili 2002/96/EC Avrupa Direktifine ve bu Direktifin ulusalkanunlar çerçevesinde uygulanma şekline göreayrı olarak toplanmalı ve çevre şartlarına uygunbir geri dönüşüm tesisine gönderilmelidir. |
| [xD88] | Anma gerilimi |
| P | Güç Girişi |
 | Tam yükteki hız |
| Bpm | Tam yükteki darbe hızı |
| [Y8GS] | Maksimum delme çapı |
| Ağırlık(EPTA-Prosedürü 01/2003'e göre) | |
 | Matkap ucu |
 | Karot ucu |
| Alet konumunu ayarlama işlevi | |
 | Yalnızca kırma işlevi |
| Dönme ve kırma işlevi | |
 | AÇMA |
| KAPAMA | |
| Güç lambası | |
 | Dönüş hızı seçici düğmesi |
| Gösterge lambası | |
 | Düşük hız / darbe oranı |
| Ls | Yüksek hız / darbe oranı |
| Elektrik fişini prizden çıkarın | |
 | Sınıf II alet |
STANDART AKSESUARLAR
Ana üniteye (1 ünite) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır.
○ Plastik çanta ....1
○ Yan kol ....1
○ Durdurucu 1
O Çekiç Gresi A ....1
Standart aksesuarlar haber vermeden değiştirilebilir.
UYGULAMALAR
Dönme ve kırma işlevi IT
○ Ankraj deliklerinin delinmesi
○ Betona delik delinmesi
Yalnızca kırma işlevi
○ Beton parçalama, kırma, kazma ve kare açma (opsiyonel aksesuarlar kullanarak)
TEKNİK ÖZELLİKLER
Bu makinenin teknik özellikleri, 102. sayfadaki Tabloda listelenmiştir.
NOT
HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.
MONTAJ VE ÇALIŞTIRMA
| İşlem Şekil Sayfa | ||
| SDS-max aletlerinin takılması1 103 | ||
| SDS-max aletlerinin çıkarılması2 103 | ||
| Alet yönünü değiştirme 3 103 | ||
| Çalışma modunun seçilmesi 4 103 | ||
| Açma ve kapatma | 5 103 | |
| Güç lambası hakkında | 6 104 | |
| Hız değişimi | 7 104 | |
| Durdurucuyu takın | 8 104 | |
| Konik sap adaptörünü kullanma | 9 | 105 |
| Konik sap adaptörünü çıkarma | 10 | 105 |
| Karot ucunu takma | 11 | 105 |
| Montaj kılavuz levhası ve merkez pim | 12 | 105 |
| Aksesuarları seçme* | - | 106, 107 |
* Her bir aletle ilgili detaylı bilgiler için, yetkili bir HiKOKI servis merkeziyle irtibata geçin.
Isıtma (Şekil. 13)
Soğuk bölgelerde bu alette kullanılan gres yağının ısıtılması gerekebilir.
Matkap ucunu betonla temas edecek şekilde yerleştirin, şalteri açın ve ısıtma işlemine başlayın. Darbe sesi geldiğinden emin olduktan sonra aleti kullanın.
iKAž
Isıtma işlemi tamamlandıktan sonra, aleti sağlam bir şekilde tutmak için hem kabzasından hem de yan koldan tutun ve sıkışan matkap ucunun vücudunuzu döndürmemesine dikkat edin.
KORUMA İŞLEVİ HAKKINDA
Bu alet, bir anormallik halinde ünitenin hasar görmesini önlemek için dahili bir koruma devresi içerir. Anormallığın durumuna göre, gösterge lambası Tablo 1'de gösterildiği gibi yanıp sönecek ve ünitenin çalışması duracaktır. Bu gibi durumlarda, yanıp sönen lamba tarafından belirtilen sorunu onaylayın ve sorunu düzeltmek için gerekli adımları atın.
NOT
Sorunu düzeltmek için gerekli tüm adımlar atıldıktan sonra, gösterge lambası yanıp sönmeye devam ediyorsa tamir gerekli olabilir. Sorun devam ederse, lütfen tamir ettirmek için planlama yapın.
Tablo 1
| Göstergelambası yanıpsönüyor | Sebep | Çözüm |
YanıpSönme | İç sıcaklık, ünitenin belirtilen sıcaklığının üzerine çıkmış.(Sıcaklık artışı koruma işlevi) | Üniteyi kapatın ve yaklaşık 15 dakika soğumasına izin verin. Sıcaklık düştüğü zaman, gösterge lambası yanıp sönmeyi durduracak ve ünitenin kullanıma hazır olduğunu göstermek için yanık kalacaktır. |
YanıpSönme | Alete aşırı basınç uygulanması, aşırı yüklenmeye sebep olur.(Aşırı yüklenme koruma işlevi) | Düzeltmek için dönüş hızı seçici düğmesine basın. Uniteye aşırı basınç uygulayacak işlerden kaçınmaya çalışın. |
YanıpSönme | Alet, gerilimi çok yüksek veya çok düşük bir güç kaynağına bağlıdır.(Devre koruma işlevi) | Üniteyi model levhası üzerinde belirtilen giriş voltajı ile eşleşen bir güç kaynağına bağlayın. Düzeltmek için dönüş hızı seçici düğmesine basın. |
YanıpSönme | Sensör sinyal okuma hatası.(Kontrol izleme işlevi) | Düzeltmek için dönüş hızı seçici düğmesine basın. Bu hata sürekli olarak meydana gelirse tamir gerekebilir. |
GRESİN DEĞİŞTİRİLMESİ
Bu Kırıcı delici, toza karşı koruma sağlamak ve yağlama maddesi sızıntılarını önlemek için tamamen hava geçirmez bir yapıya sahiptir.
Bu sayede Kırıcı delici yağlama gerektirmeden uzun süre kullanılabilir. Gres yağını aşağıdaki gibi değiştirebilirsiniz.
Gres Değiştirme Süresi
İlk kullanımdan itibaren, her 6 aylık kullanımdan sonra gres yağını değiştirin. Gres yağı değişimi için en yakınınızdaki HiKOKI Yetkili Servis Merkezini arayın.
BAKIM VE MUAYENE
1. Matkap uçlarının kontrolü
Kör bir takımın kullanılması motorun arızalı çalışmasına ve düşük bir verimliliğe sebep olacağı için matkap ucunu yenisiyle değiştirin veya aşınma gözlemlendiğinde gecikmeden matkap ucunu yeniden bileyin.
2. Montaj vidalarının muayene edilmesi
Tüm montaj vidalarını düzenli olarak muayene edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Gevşemiş vidalar ciddi tehlikeye yol açabilir.
3. Motorun bakımı
Motor ünitesinin sargısı, elektrikli aletin tam "kalbi"dir.
Sargının hasar görmemesi ve/veya yağ veya suyla islanmaması için gerekli özeni gösterin.
4. Elektrik kablosunun değiştirilmesi
Eğer elektrik kablosunun değiştirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek için bu işlem sadece üretici tarafından yapılmalıdır.
iKAZ
Elektrikli aletlerin çalıştırılmasında ve bakımında, her bir ülke için belirlenmiş güvenlik yönetmeliklerine ve standartlarına uyulmalıdır.
GARANTI
HiKOKI Elektrikli El Aletlerine, yasalar/ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.
Havadan yayılan gürültü ve titreşimle ilgili bilgiler
Ölçülen değerler EN60745'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.
Ölçülmüş A-ağırlıklı ses gücü seviyesi: 110 dB (A)
Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 99 dB (A)
Belirsizlik K: 3 dB (A).
Kulak koruyucu takın.
EN60745'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).
Betonu darbeli delme:
Titreşim emisyon değeri a_n , HD = 8,0 m/sn²
Belirsizlik K = 1,5 m/sn²
Eşdeğer keskiyle kesme değeri:
Titreşim emisyon değeri an, CHeq = 7,3 m/sn²
Belirsizlik K = 1,5 m/sn²
Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir.
Bu, aynı zamanda, maruz kalmanın bir ön değerlendirmesinde de kullanılabilir.
UYARI
- Elektrikli aletin fiilen kullanımı sırasında oluşan titreşim emisyonu, aletin kullanılma şekline bağlı olarak beyan edilen toplam değerden farklılık gösterebilir.
○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).
NOT
HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.
