HASZNÁLATI ÚTMUTATÓ RS65R5411B4 SAMSUNG

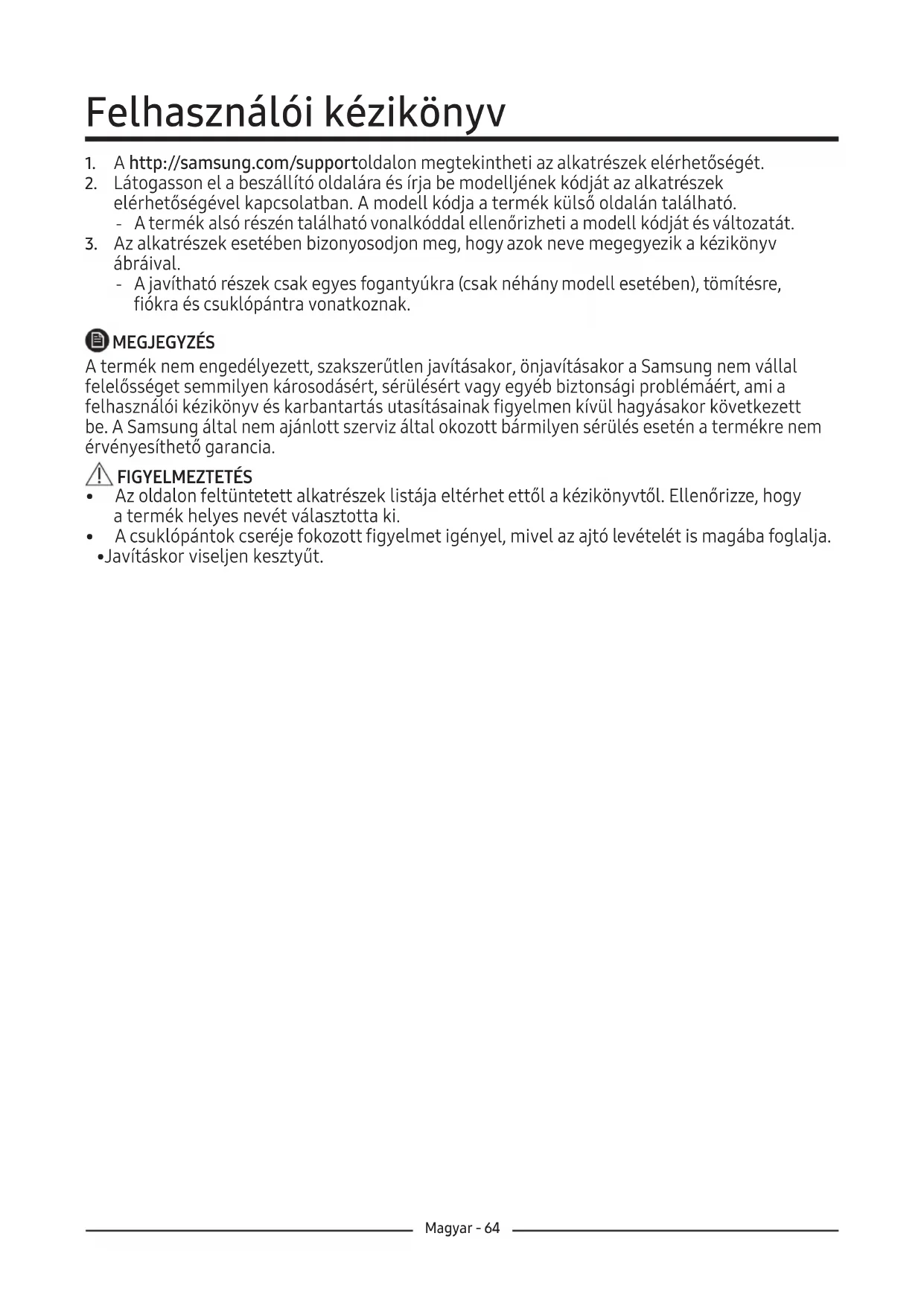

1. A http://samsung.com/supportoldalon megtekintheti az alkatrészek elérhetőségét.

2. Látogasson el a beszállító oldalára és írja be modelljének kódját az alkatrészek

elérhetőségével kapcsolatban. A modell kódja a termék külső oldalán található. ‐ A termék alsó részén található vonalkóddal ellenőrizheti a modell kódját és változatát.

3. Az alkatrészek esetében bizonyosodjon meg, hogy azok neve megegyezik a kézikönyv

ábráival. ‐ A javítható részek csak egyes fogantyúkra (csak néhány modell esetében), tömítésre, fiókra és csuklópántra vonatkoznak. MEGJEGYZÉS A termék nem engedélyezett, szakszerűtlen javításakor, önjavításakor a Samsung nem vállal felelősséget semmilyen károsodásért, sérülésért vagy egyéb biztonsági problémáért, ami a felhasználói kézikönyv és karbantartás utasításainak figyelmen kívül hagyásakor következett be. A Samsung által nem ajánlott szerviz által okozott bármilyen sérülés esetén a termékre nem érvényesíthető garancia. FIGYELMEZTETÉS

• Az oldalon feltüntetett alkatrészek listája eltérhet ettől a kézikönyvtől. Ellenőrizze, hogy atermék helyes nevét választotta ki.

• A csuklópántok cseréje fokozott figyelmet igényel, mivel az ajtó levételét is magába foglalja.

• Javításkor viseljen kesztyűt.Magyar - 65 01 Felső csuklópánt (Bal és jobb) 02 Keret (Hűtő és fagyasztó ajtaja) 03 Fiók (Doboz és kosár) 04 Alsó csuklópánt (Bal és jobb) A hűtőszekrény valós képe és alkatrészei eltérhetnek az adott országtól és modelltől függően.

04Magyar - 66 Kosár cseréje FIGYELMEZTETÉS Bizonyosodjon meg, hogy a keretet megfelelően rögzítette. Ellenkező esetben a hűtőből ahideg levegő szivároghat ki. Kosár levétele Nyissa ki az ajtót és az ajtóról vegye le a keretet. [Szétszerelés]

1. Húzza meg a keret négy sarkát.

2. Húzza meg a keret közepét.

Keret cseréje Az új keretet helyezze a hűtő ajtajára. Ellenőrizze, hogy az új keret és ajtó között ne legyen hézag. [Szerelés]

1. Tolja befelé a keret négy sarkát.

2. Tolja vissza a keret közepét.

Húzza meg a kosár sarkát. Nyomja meg a kosár sarkát.Magyar - 67 Fiók cseréje FIGYELMEZTETÉS Ellenőrizze, hogy a szerelés során a fiók megfelelően legyen a sínre helyezve. Kosár levétele Finoman emelje fel a fiók elejét és húzza kifelé. Fiókok visszahelyezése A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik. A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik.Magyar - 68 Pánt cseréje Szükséges eszközök (nem biztosított) Philips csavarhúzó Lapos fejű csavarhúzó 11 mm-es csavarkulcs 10 mm-es csőkulcs 8 mm-es csőkulcs 10 mm-es csavarkulcs A csuklópántok cseréjéhez először az ajtót kell levenni. FIGYELMEZTETÉS

• Az ajtók levételekor fokozott figyelmet kell szentelni a súlynak.

• A csuklópántok cseréjekor helyezzen puha anyagot az ajtóra, nehogy azmegkarcolódjon.

• A csuklópántokkal óvatosan kell bánni és két másik embernek kell azt kicserélni, ezért ajánlott szakembert hívni.

• Ha a pántot az ajtó megtámasztása nélkül cseréli le, az ajtó leeshet vagy sérülést okozhat.

• A csuklópánton a tengelyt alaposan meg kell húzni.

• Ellenőrizze, hogy a csuklópánt megfelelően illeszkedik e a szekrényhez.

• A vezeték csatlakozóit is megfelelően kell csatlakoztatni.

• A fedél rögzítésekor ügyeljen a vezetékek épségére. FIGYELMEZTETÉS

• A hűtő billentéséhez/megdöntéséhez legalább 2 személy szükséges.

• Az ajtók megfordításakor húzza ki a vezetéket a hálózatból.Magyar - 69 Csuklópánt cseréje Felső csuklópánt

1. Kapcsolja szét a tápkábelt és a Philips

csavarhúzóval távolítson el egy csavart. Nyissa ki a fagyasztó ajtaját és a fedél fellazításához húzza meg a kampókat. Húzza önmaga felé a fedelet.

2. Kapcsolja szét a két elektromos részt.

3. Távolítsa el a pántot tartó három

4. Az ajtó elejéről szerelje le a felső

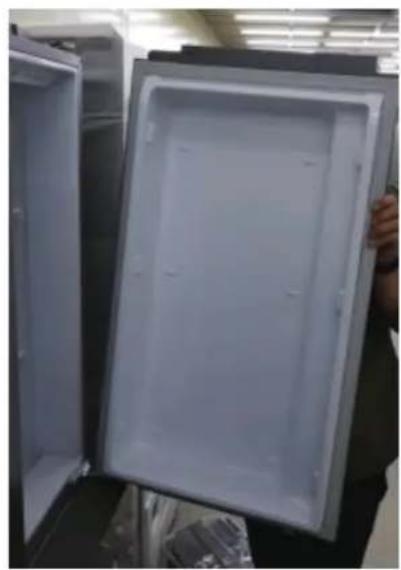

pántot.Magyar - 70 Pánt cseréje A modell neve: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Középső pánt (Csak 3 ajtó esetében)

1. A felső pánt leszerelése után vegye le

2. Távolítsa el a pántot tartó három

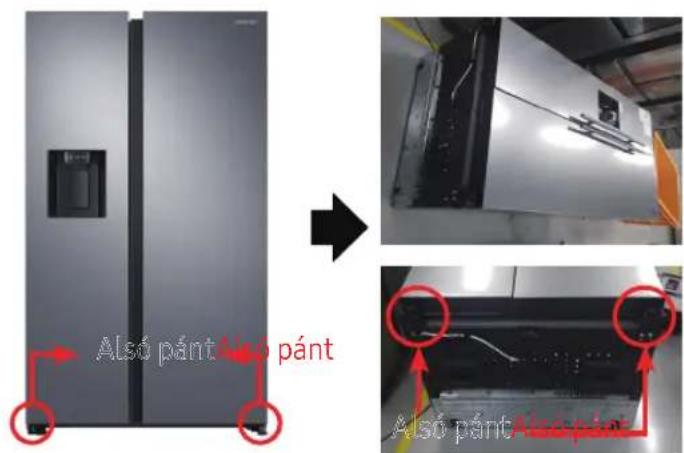

csavart, és szerelje le a középső pántot.Magyar - 71 Alsó pánt [Szétszerelés]

1. Húzza ki a tápkábelt.

2. Fektesse le a szettet.

• A művelethez legalább 2 személy szükséges.

• A fenti művelet előtt ellenőrizze akihúzott tápkábelt. [Szétszerelés]

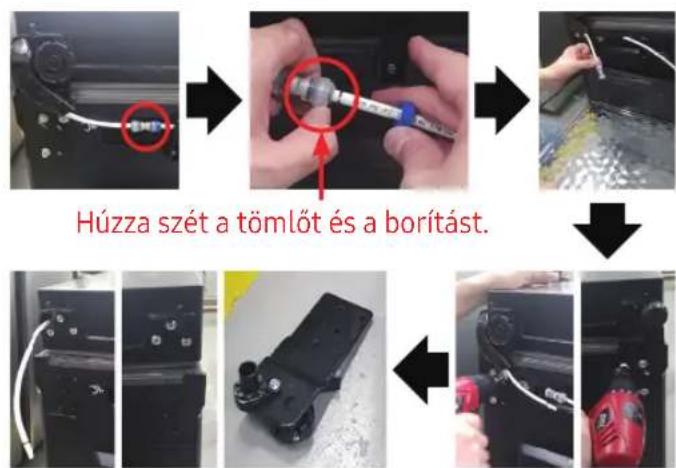

1. Burkolat leszerelése.

(Csak a bal alsó pánt)

2. Víz kiengedése a tömlőből.

(Csak a bal alsó pánt)

3. Csavar eltávolítása (3ea).

(Csőkulcs vagy 10mm-es csavarkulcs használata)

4. Alsó jobb és bal pánt eltávolítása.

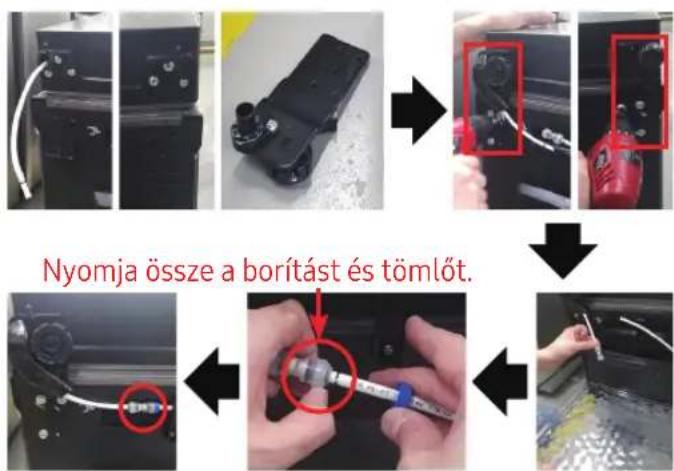

1. Alsó pánt összeszerelése.

(Csőkulcs vagy 10mm-es csavarkulcs használata)

2. Tömlő bekötése (Bal alsó pánt)

3. Víz összegyűlése a tömlőben.

(Csak a bal alsó pánt) FIGYELMEZTETÉS

• A fenti művelet előtt ellenőrizze akihúzott tápkábelt. Húzza szét a tömlőt és a borítást. Nyomja össze a borítást és tömlőt. Alsó pántAlsó pánt Alsó pántAlsó pánt Csuklópánt cseréjeMagyar - 72 Csuklópánt cseréje Alsó pánt [Szerelés]

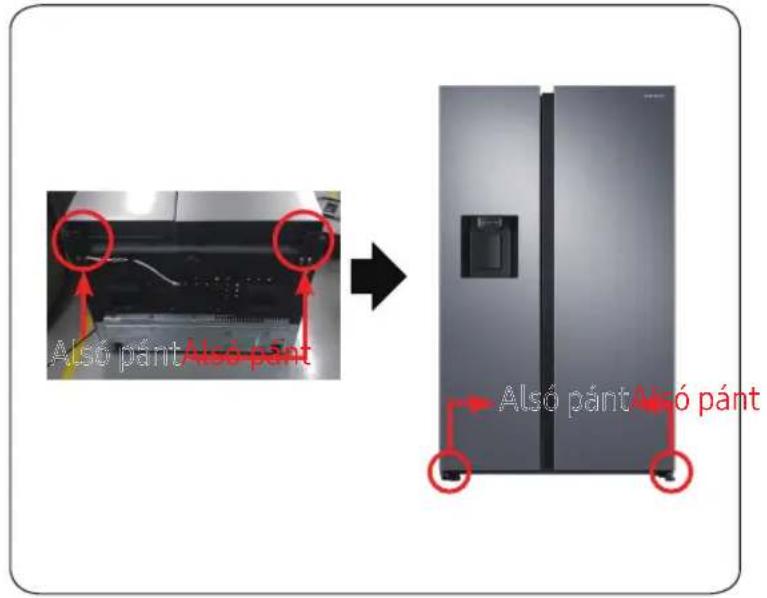

1. Alsó bal és jobb pánt szerelése.

2. Helyezze vissza a szettet.

• A művelethez legalább 2 személy szükséges.

• A fenti művelet előtt ellenőrizze akihúzott tápkábelt. Alsó pántAlsó pánt Alsó pántAlsó pántPolski - 73 Instrukcja serwisowa Użytkownika
