BEDIENUNGSANLEITUNG RS65R5411B4 SAMSUNG

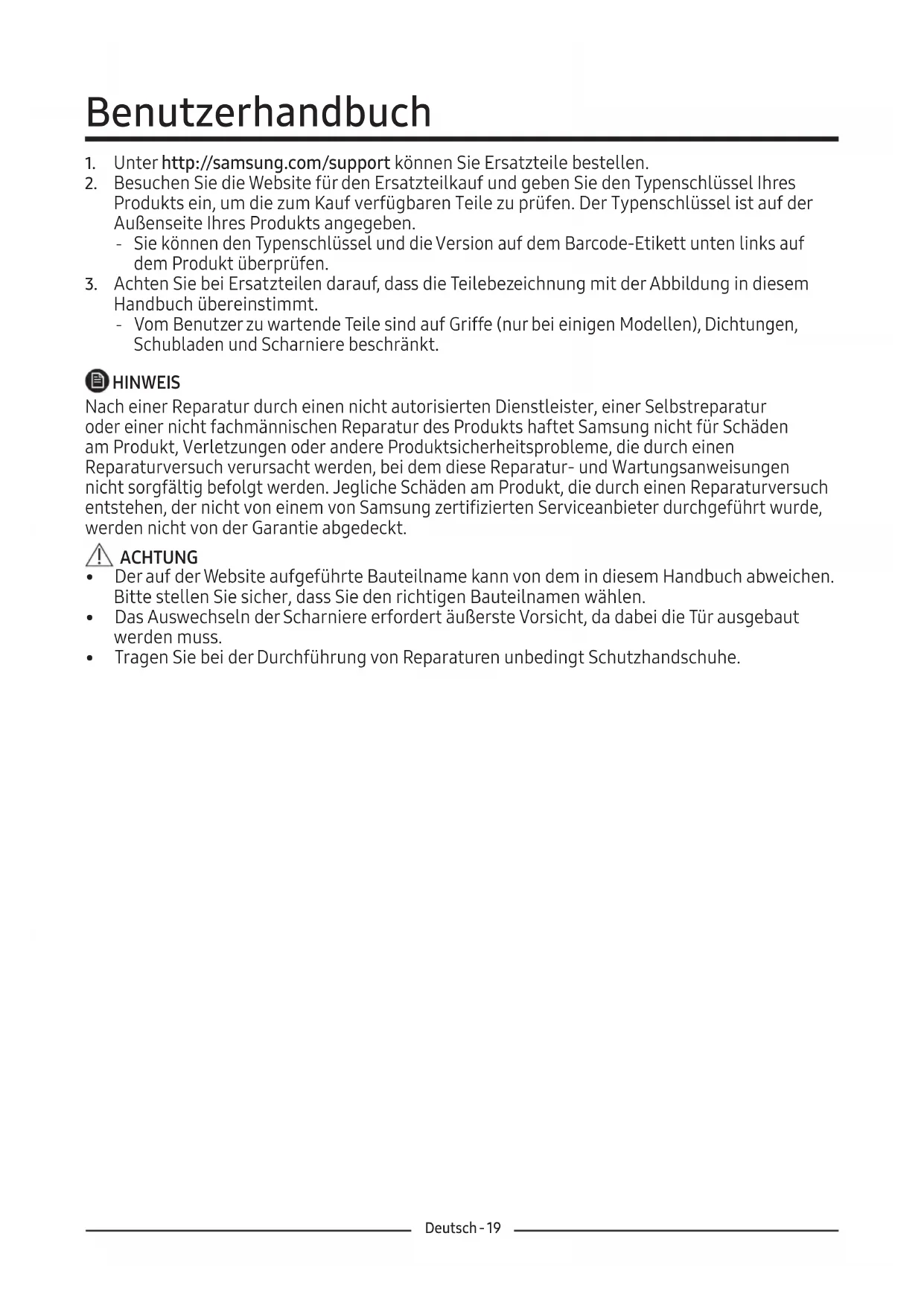

1. Unter http://samsung.com/support können Sie Ersatzteile bestellen.

2. Besuchen Sie die Website für den Ersatzteilkauf und geben Sie den Typenschlüssel Ihres

Produkts ein, um die zum Kauf verfügbaren Teile zu prüfen. Der Typenschlüssel ist auf der Außenseite Ihres Produkts angegeben. ‐ Sie können den Typenschlüssel und die Version auf dem Barcode-Etikett unten links auf dem Produkt überprüfen.

3. Achten Sie bei Ersatzteilen darauf, dass die Teilebezeichnung mit der Abbildung in diesem

Handbuch übereinstimmt. ‐ Vom Benutzer zu wartende Teile sind auf Griffe (nur bei einigen Modellen), Dichtungen, Schubladen und Scharniere beschränkt. HINWEIS Nach einer Reparatur durch einen nicht autorisierten Dienstleister, einer Selbstreparatur oder einer nicht fachmännischen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Produktsicherheitsprobleme, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig befolgt werden. Jegliche Schäden am Produkt, die durch einen Reparaturversuch entstehen, der nicht von einem von Samsung zertifizierten Serviceanbieter durchgeführt wurde, werden nicht von der Garantie abgedeckt. ACHTUNG

• Der auf der Website aufgeführte Bauteilname kann von dem in diesem Handbuch abweichen. Bitte stellen Sie sicher, dass Sie den richtigen Bauteilnamen wählen.

• Das Auswechseln der Scharniere erfordert äußerste Vorsicht, da dabei die Tür ausgebaut werden muss.

• Tragen Sie bei der Durchführung von Reparaturen unbedingt Schutzhandschuhe.Deutsch - 20 01 Scharnier oben (Links und Rechts) 02 Dichtung (Kühlschr. und Gefrierschr. Tür) 03 Schublade (Lade und Korb) 04 Scharnier unten (Links und Rechts) Das tatsächliche Erscheinungsbild und die mitgelieferten Teile des Kühlschranks können je nach Modell und Land abweichen.

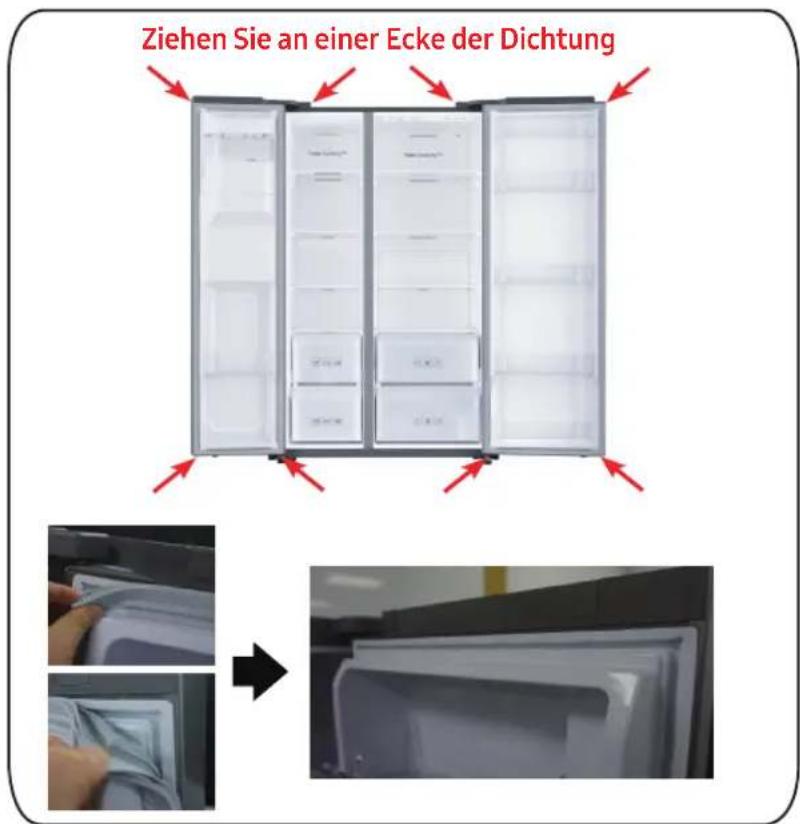

04Deutsch - 21 Austausch der Dichtung ACHTUNG Stellen Sie sicher, dass Sie die Dichtung fest anbringen. Andernfalls kann kalte Luft aus dem Kühlschrank entweichen. Abnahme der Dichtung Die Tür öffnen und die Dichtung vonder Tür abnehmen. [Zerlegung]

1. Ziehen Sie an den 4 Ecken

2. Ziehen Sie in der Mitte der

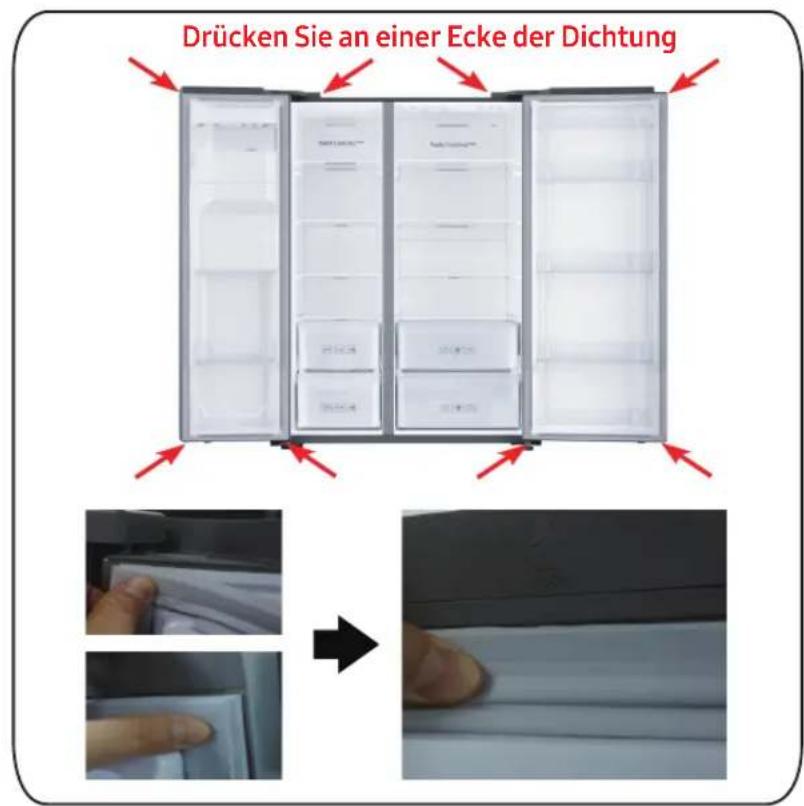

Dichtung. Austausch der Dichtung Eine neue Dichtung an der Kühlschranktür anbringen. Stellen Sie sicher, dass kein Spalt zwischen der Dichtung und der Tür vorhanden ist. [Einbau]

1. Drücken Sie an den 4 Ecken

2. Drücken Sie in der Mitte der

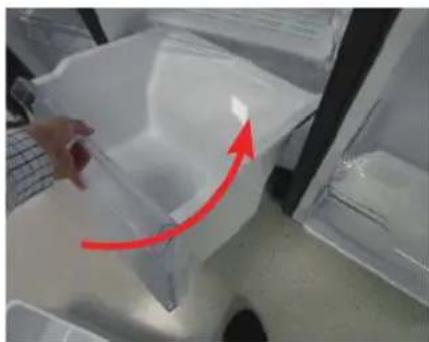

Dichtung. Ziehen Sie an einer Ecke der Dichtung Drücken Sie an einer Ecke der DichtungDeutsch - 22 Austausch Schublade ACHTUNG Prüfen Sie beim Einbau, ob die Schublade richtig in die Schiene eingesetzt ist. Abnahme der Dichtung Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus. Wiedereinsetzen der Schubladen Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte. Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte.Deutsch - 23 Austausch Scharnier Erforderliche Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubenzieher Flachkopfschraubenzieher 11 mm Schraubenschlüssel 10 mm Steckschlüssel 8 mm Steckschlüssel 10 mm Schraubenschlüssel Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. ACHTUNG

• Gehen Sie beim Ausbauen der Türen äußerst vorsichtig vor, da die Türen schwer sind.

• Legen Sie vor dem Auswechseln der Scharniere eine weiche Unterlage wie z. B. Pappe auf den Boden, um Kratzer an der Tür zu vermeiden, wenn Sie die Türen abstellen.

• Da die Scharniere vorsichtig gehandhabt und von zwei oder mehr Personen ausgetauscht werden müssen, empfehlen wir Ihnen, einen professionellen technischen Service in Anspruch zu nehmen.

• Wenn Sie das Scharnier entfernen, ohne die Tür festzuhalten, kann die Tür herunterfallen und Verletzungen verursachen.

• Achten Sie darauf, dass die Welle am Scharnier fest angezogen ist.

• Prüfen Sie, ob das Scharnier fest mit dem Schrank verbunden ist.

• Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.

• Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden. WARNUNG

• Zum Kippen/Legen des Kühlschranks sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen umdrehen.Deutsch - 24 Austausch Scharnier Scharnier oben

1. Ziehen Sie das Netzkabel ab und

entfernen Sie 1Abdeckungsschraube mit einem Kreuzschlitzschraubenzieher. Öffnen Sie dann die Gefrierschranktür und ziehen Sie an den Haken an den Seiten, um die Abdeckung zu lösen. Heben Sie die Abdeckung in Ihre Richtung an, um sie abzunehmen.

2. Trennen Sie die beiden oberen Gehäuse ab.

3. Entfernen Sie die drei Schrauben, die das

4. Bauen Sie das obere Scharnier an der

Vorderseite der Tür aus.Deutsch - 25 Austausch Scharnier Der Modellname sieht so aus: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Mittleres Scharnier (Nur für 3-Türen)

1. Nachdem Sie das obere Scharnier

rechts demontiert haben, die obere Kühlschranktür auseinanderbauen.

2. Entfernen Sie die drei Schrauben,

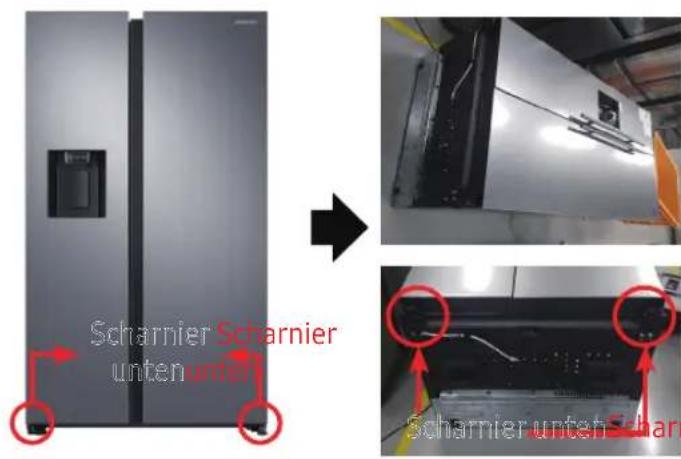

diedas Scharnier halten, und bauen Sie das mittlere Scharnier ausDeutsch - 26 Unteres Scharnier [Zerlegung]

1. Ziehen Sie das Netzkabel ab.

2. Legen Sie das Gerät hin.

• Es ist notwendig, dass mehr als 2Personen daran arbeiten.

• Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen. [Zerlegung]

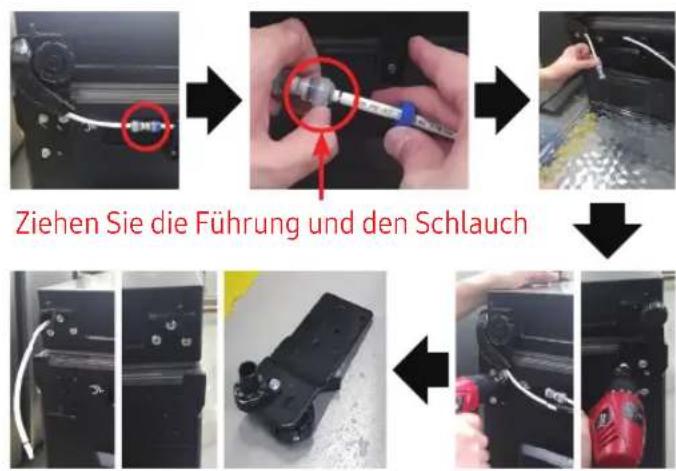

1. Schlauch abtrennen.

(nur Scharnier links unten)

2. Wasser im Schlauch ablassen.

(nur Scharnier links unten)

3. Schraube entfernen (3 Stück).

(Mit Schraubenschlüssel oder 10-mm- Ringschlüssel)

4. Entfernen Sie das untere Scharnier R/L.

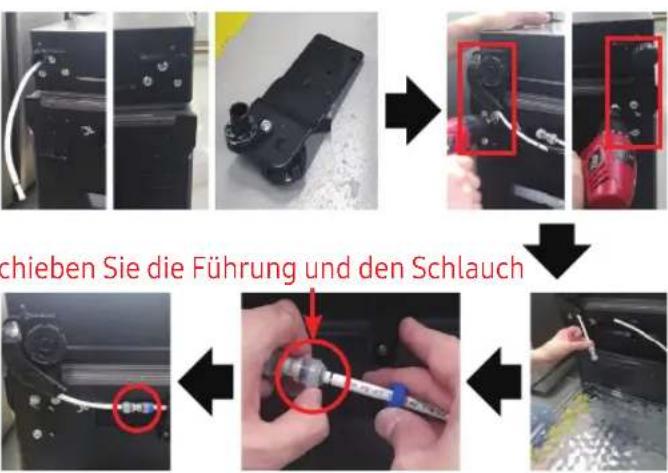

1. Scharnier unten montieren.

(Mit Schraubenschlüssel oder 10-mm- Ringschlüssel)

2. Schlauch anschließen (nur Scharnier

3. Wasser im Schlauch ablassen.

(nur Scharnier links unten) ACHTUNG

• Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen. Ziehen Sie die Führung und den Schlauch Schieben Sie die Führung und den Schlauch Scharnier Scharnier untenunten Scharnier untenScharnier unten Austausch ScharnierDeutsch - 27 Austausch Scharnier Unteres Scharnier [Zusammenbau]

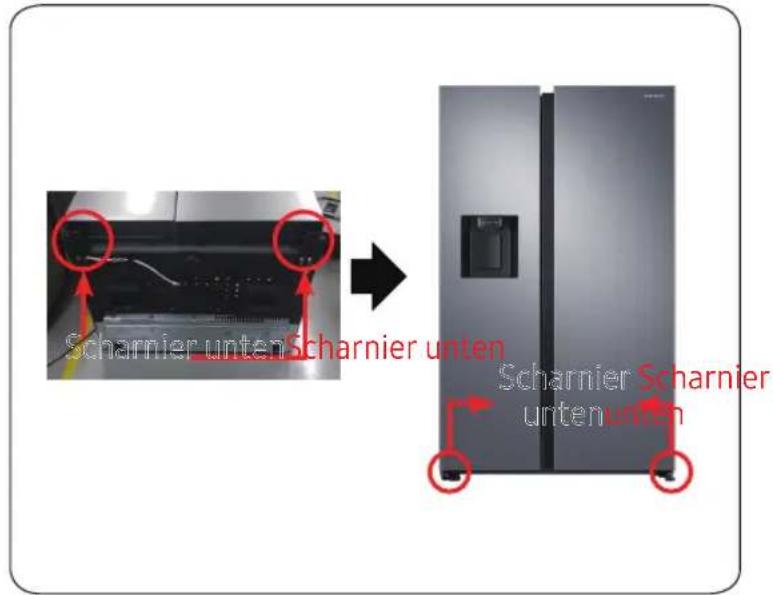

1. Bauen Sie das untere Scharnier R/L ein.

2. Stellen Sie das Gerät auf.

• Es ist notwendig, dass mehr als 2Personen daran arbeiten.

• Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen. Scharnier Scharnier untenunten Scharnier untenScharnier untenNederlands - 28 Onderhoudshandleiding
