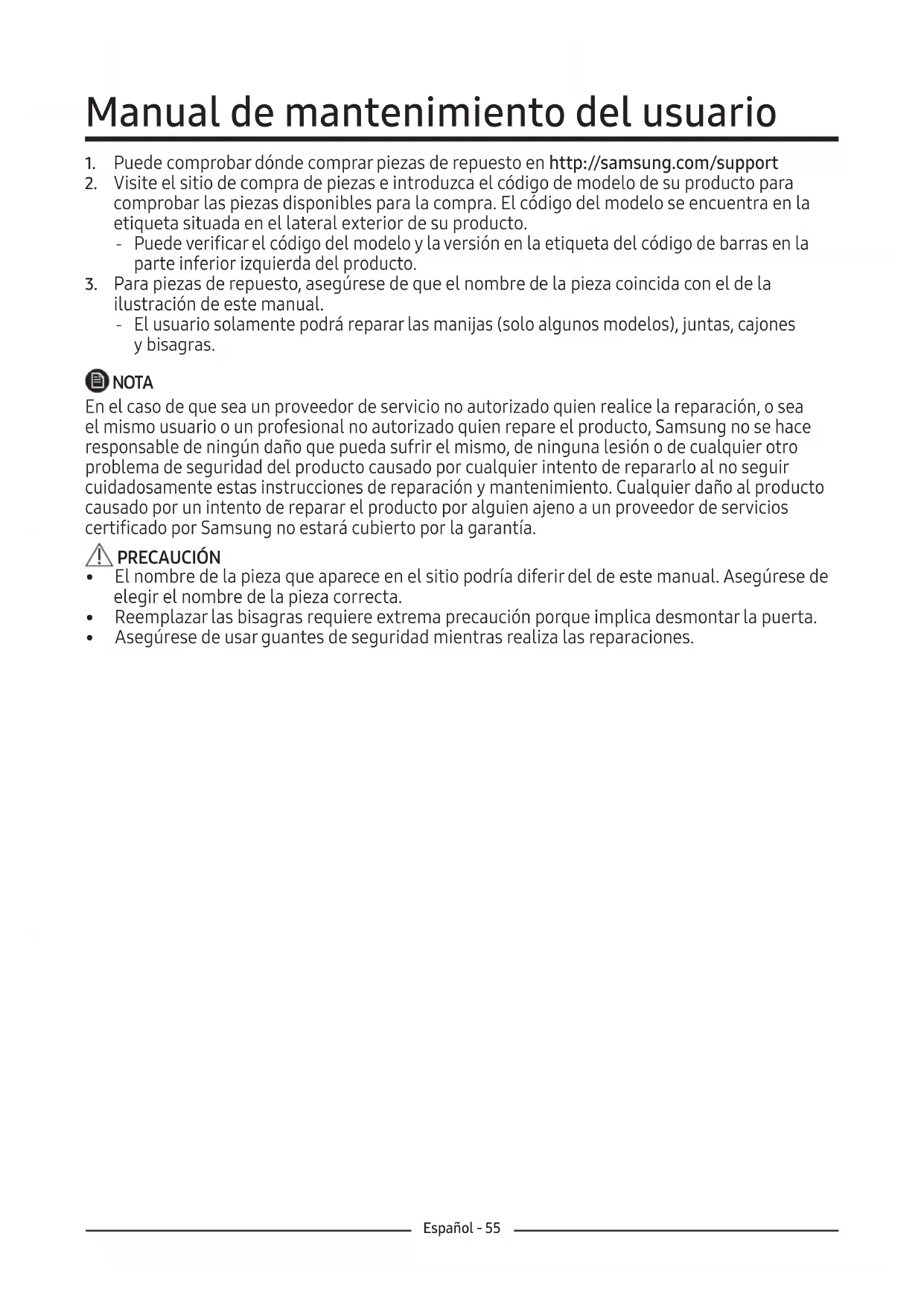

MANUAL DE USUARIO RS65R5411B4 SAMSUNG

1. Puede comprobar dónde comprar piezas de repuesto en http://samsung.com/support

2. Visite el sitio de compra de piezas e introduzca el código de modelo de su producto para

comprobar las piezas disponibles para la compra. El código del modelo se encuentra en la etiqueta situada en el lateral exterior de su producto. ‐ Puede verificar el código del modelo y la versión en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la

ilustración de este manual. ‐ El usuario solamente podrá reparar las manijas (solo algunos modelos), juntas, cajones ybisagras. NOTA En el caso de que sea un proveedor de servicio no autorizado quien realice la reparación, o sea el mismo usuario o un profesional no autorizado quien repare el producto, Samsung no se hace responsable de ningún daño que pueda sufrir el mismo, de ninguna lesión o de cualquier otro problema de seguridad del producto causado por cualquier intento de repararlo al no seguir cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por alguien ajeno a un proveedor de servicios certificado por Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio podría diferir del de este manual. Asegúrese de elegir el nombre de la pieza correcta.

• Reemplazar las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad mientras realiza las reparaciones.Español - 56 01 Bisagra superior (izquierda y derecha) 02 Junta (Ref y puerta Fre) 03 Cajón (bandeja y canasta) 04 Bisagra inferior (izquierda y derecha) La imagen real y las partes provistas del refrigerador podrían diferir, según el modelo y el país.

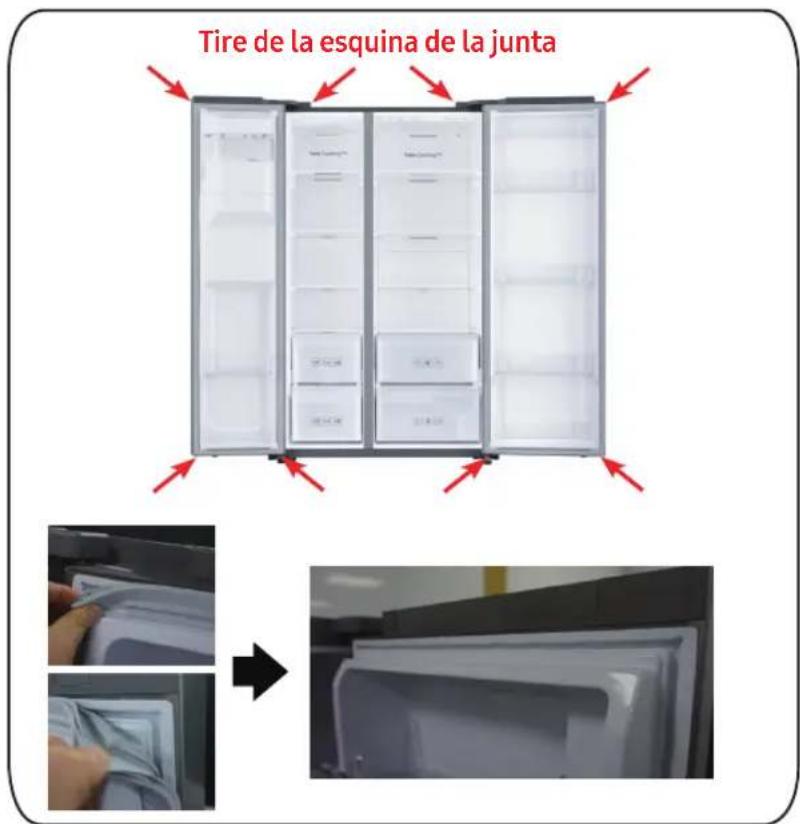

04Español - 57 Reemplazo de juntas PRECAUCIÓN Asegúrese de colocar firmemente la junta. De lo contrario, puede producirse una fuga de aire frío del frigorífico. Para quitar la junta Abra la puerta y retire la junta de la puerta. [Desmontaje]

1. Tire de las 4 esquinas de

2. Tire del centro de la junta.

Para reemplazar la junta Coloque una junta nueva enlapuerta del refrigerador. Asegúrese de que no haya espacio entre la nueva junta y la puerta. [Montaje]

1. Empuje las 4 esquinas de la

2. Empuje el centro de la junta.

Tire de la esquina de la junta Empuje el centro de la junta.Español - 58 Reemplazo de cajón PRECAUCIÓN Compruebe que el cajón esté insertado correctamente en el riel durante el montaje. Para quitar la junta Levante suavemente la parte delantera del cajón y deslícelo hacia fuera. Para volver a colocar los cajones Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción. Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción.Español - 59 Reemplazo de la bisagra Herramientasnecesarias (no incluidas) Destornillador Philips Destornillador de cabeza plana Llave de 11 mm Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm Para reemplazar las bisagras, primero deberá quitar las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucho cuidado porque las puertas son pesadas.

• ntes de volver a colocar las bisagras, coloque algo que sirva como almohadilla, como un cartón en el suelo para evitar que se raye la puerta cuando las coloque.

• Como las bisagras deben manipularse con cuidado y ser reemplazadas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si quita la bisagra sin sujetar la puerta, la puerta podría caersele encima y causarle lesiones.

• Asegúrese de que el eje esté firmemente ajustado en la bisagra.

• Compruebe que la bisagra esté firmemente sujeta al gabinete.

• Asegúrese de que los conectores de los cables estén conectados correctamente.

• Tenga cuidado de no dañar los cables al sujetar la cubierta superior. ADVERTENCIA

• Inclinar / colocar el frigorífico requiere de un mínimo de 2 personas.

• Desconecte el cable de alimentación antes de invertir las puertas.Español - 60 Reemplazo de la bisagra Bisagra superior

1. Desconecte el cable de alimentación

y retire 1 tornillo de la cubierta con un destornillador Phillips. A continuación, abra la puerta del congelador y tire de los ganchos deloslaterales para aflojar la tapa. Levante la tapa hacia usted para separarla.

3. Retire los tres tornillos que sujetan la

puerta.Español - 61 Reemplazo de la bisagra El nombre del modelo se ve así: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Bisagra intermedia (solo para 3 puertas)

1. Después de desmontar la bisagra

superior, desmonte la puerta del frigorífico.

2. Quite los tres pernos que sujetan

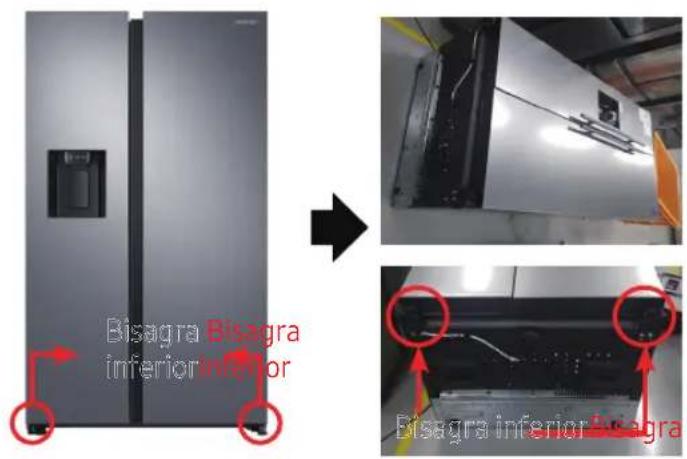

la bisagra, desmonte la bisagra intermediaEspañol - 62 Bisagra inferior [Desmontaje]

1. Desconecte el cable de alimentación.

2. Tumbe el conjunto.

• Deberán participar al menos 2personas.

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior. [Desmontaje]

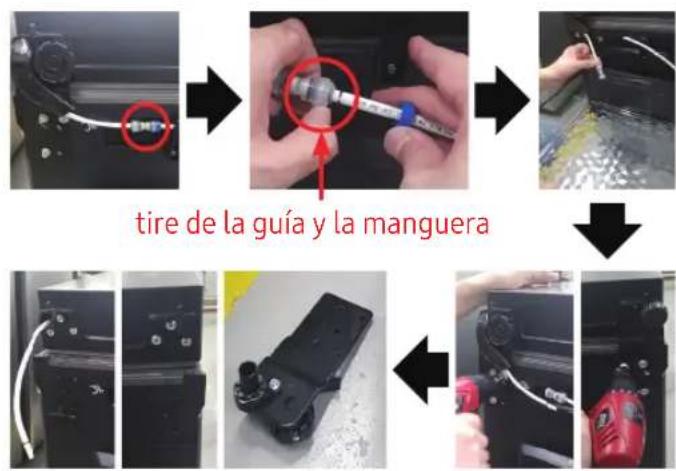

1. Desconecte la manguera.

(Solo para la bisagra inferior izquierda)

2. Deje correr el agua de la manguera.

(Solo para la bisagra inferior izquierda)

3. Retire el perno (3ea).

(Con una llave inglesa o una llave de caja de 10 mm)

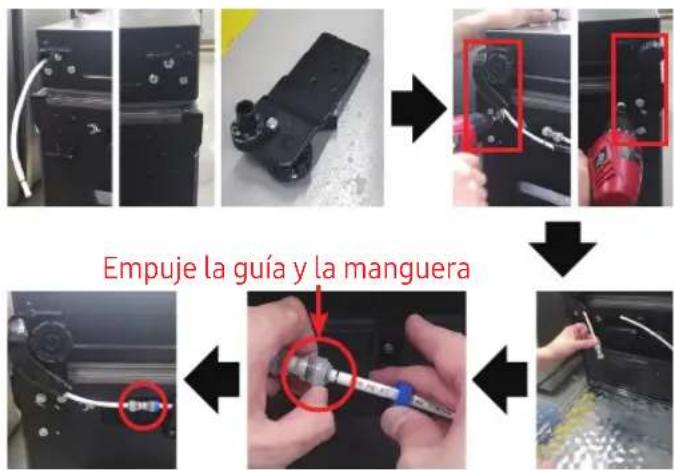

1. Monte la bisagra en la zona baja de la

parte inferior. (Con una llave inglesa o una llave de caja de 10 mm)

3. Deje correr el agua de la manguera.

(Solo para la bisagra inferior izquierda) PRECAUCIÓN

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior. tire de la guía y la manguera Empuje la guía y la manguera Bisagra Bisagra inferiorinferior Bisagra inferiorBisagra inferior Reemplazo de la bisagraEspañol - 63 Reemplazo de la bisagra Bisagra inferior [Montaje]

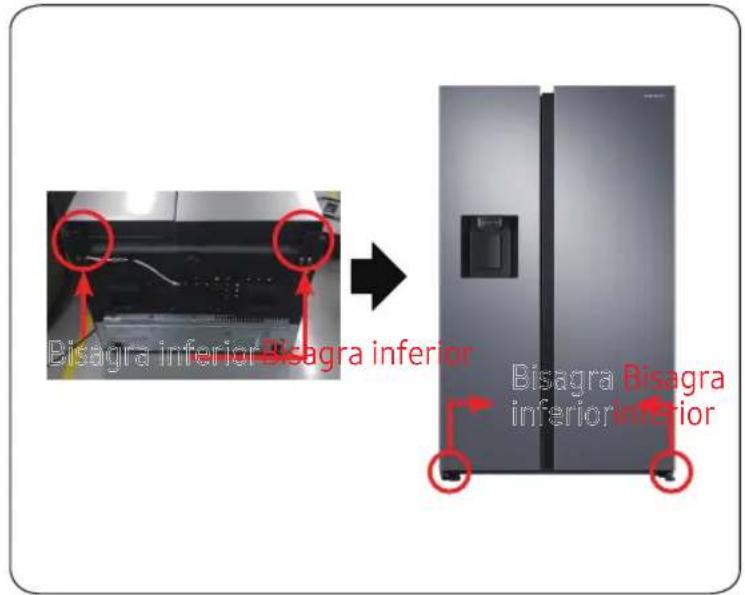

1. Ensamble la bisagra inferior R / L.

2. Levante el conjunto.

• Deberán participar al menos 2personas.

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior. Bisagra Bisagra inferiorinferior Bisagra inferiorBisagra inferiorMagyar - 64 Felhasználói kézikönyv
