RS65R5411B4 - Congelator SAMSUNG - Manual de utilizare gratuit

Tip produs	Congelator
Marcă	Samsung
Model	RS65R5411B4
Tehnologie de răcire	Metal Cooling
Tip dezghețare	Dezghețare manuală
Capacitate netă (L)	300
Clasă climatică	SN-T (subzonă temperată până la tropicală)
Nivel sonor (dB(A))	39
Consum energetic anual (kWh)	280
Dimensiuni (Î x L x A) (mm)	1780 x 700 x 700
Greutate netă (kg)	75
Alimentare electrică	220-240 V, 50 Hz
Tip gaz refrigerant	R-600a
Număr sertare	3
Funcție congelare rapidă	Da
Alarmă ușă deschisă	Da
Iluminare interioară	LED
Garnitură ușă	Demontabilă și înlocuibilă
Balamale	Reversibile (superioară, intermediară, inferioară)
Piese de schimb disponibile	Mânere, garnituri, sertare, balamale (pe site-ul Samsung)
Reparabilitate de către utilizator	Mânere, garnituri, sertare, balamale
Garanție	2 ani (piese și manoperă)
Cod model pe etichetă	În partea de jos stânga a aparatului

Întrebări frecvente - RS65R5411B4 SAMSUNG

Cum reglez temperatura congelatorului meu Samsung RS65R5411B4?

Utilizați panoul de control din fața aparatului. Apăsați tasta Temperatură pentru a regla treptat. Intervalul recomandat este de -18°C până la -23°C.

Ce fac dacă garnitura ușii este deteriorată?

Puteți înlocui garnitura singur. Îndepărtați garnitura veche trăgând de colțuri, apoi montați-o pe cea nouă împingând ferm colțurile și centrul. Asigurați-vă că nu există spațiu pentru a evita scurgerile de aer rece.

Cum inversez sensul de deschidere al ușilor?

Inversarea ușilor necesită cel puțin două persoane. Deconectați aparatul, scoateți capacele și balamalele, apoi reasamblați pe cealaltă parte. Urmați instrucțiunile pas cu pas. Atenție la conectorii electrici și la greutatea ușilor.

Ce înseamnă tehnologia Metal Cooling?

Metal Cooling este un perete interior metalic care răcește uniform și menține temperatura stabilă chiar și la deschideri frecvente ale ușii.

Cum curăț interiorul congelatorului?

Deconectați aparatul și scoateți toate alimentele. Folosiți o cârpă moale cu apă călduță și un detergent blând. Evitați detergenții abrazivi. Clătiți și uscați bine înainte de a reconecta.

De ce face congelatorul meu un zgomot anormal?

Un zgomot normal de funcționare (murmur, trosnituri) provine de la compresor și circulația gazului. Dacă zgomotul devine puternic sau neregulat, verificați echilibrul aparatului și că nu este în contact cu un mobilier. Altfel, contactați un profesionist.

Cum înlocuiesc un sertar?

Ridicați ușor partea din față a sertarului și glisați-l pentru a-l scoate. Pentru a-l pune la loc, introduceți-l în șine împingând până când se fixează. Verificați că este bine aliniat.

Unde găsesc piesele de schimb pentru modelul meu?

Accesați site-ul oficial Samsung (samsung.com/support) și introduceți codul modelului RS65R5411B4. Acolo veți găsi mânere, garnituri, sertare și balamale disponibile pentru achiziție.

Ce fac în caz de întrerupere a curentului?

Țineți ușile închise. Un congelator plin poate păstra frigul aproximativ 48 de ore. Dacă lipsa de electricitate durează mai mult, verificați alimentele și consumați rapid pe cele care s-au dezghețat.

Cum dezgheț manual congelatorul?

Deconectați aparatul și scoateți alimentele. Lăsați ușa deschisă pentru a topi gheața. Plasați prosoape pentru a absorbi apa. Nu zgâriați gheața cu un obiect ascuțit. Curățați și uscați înainte de a reporni.

MANUAL DE UTILIZARE RS65R5411B4 SAMSUNG

Romanian - Română.....100

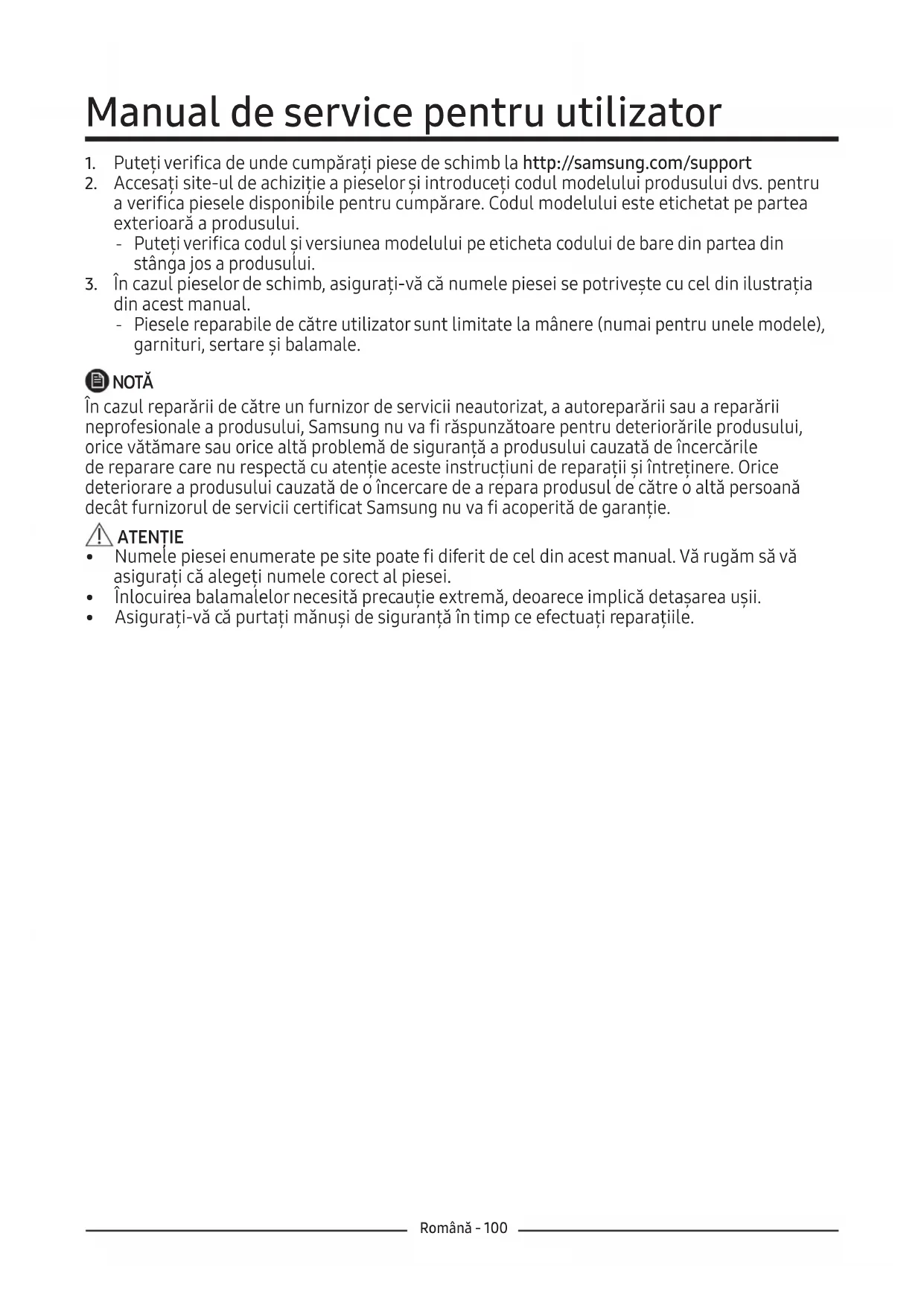

Manual de service pentru utilizator

1. Puteti verifica de unde cumpărați piese de schimb la http://samsung.com/support
2. Accesați site-ul de achiziție a pieselor și introduceți codul modelului produsului dvs. pentru a verifica piesele disponibile pentru cumpărare. Codul modelului este etichetat pe partea exterioară a produsului.

- Puteți verifica codul și versiunea modelului pe eticheta codului de bare din partea din stânga jos a produsului.

1. În cazul pieselor de schimb, asigurați-vă că numele piesei se potrivește cu cel din ilustrația din acest manual.

- Piesele reparabile de câtre utilizator sunt limitate la mânere (numai pentru unele modele), garnituri, sertare și balamale.

NOTĂ

În cazul reparării de către un furnizor de servicii neautorizat, a autoreparării sau a reparării neprofesionale a produsului, Samsung nu va fi răspunzătoare pentru deteriorările produsului, orice vătămare sau orice altă problemă de siguranță a produsului cauzată de încercările de reparare care nu respectă cu atenție aceste instrucțiuni de reparații și întreținere. Orice deteriorare a produsului cauzată de o încercare de a repara produsul de către o altă persoană decât furnizorul de servicii certificat Samsung nu va fi acoperită de garanție.

ATENTIE

• Numele piesei enumerate pe site poate fi diferit de cel din acest manual. Vă rugăm să vă asigurați că alegeți numele corect al piesei.
• Înlocuirea balamalelor necesită precauție extremă, deoarece implică detașarea ușii.
• Asigurați-vă că purtați mănuși de siguranță în timp ce efectuați reparațiile.

Imaginea reală și piesele furnizate ale frigiderului pot diferi, în funcție de model și țară.

01 Metal Cooling 02 03 04

01 Balama superioară (stânga și dreapta)

03 Sertar (tavă și coş)

02 Garnitură (uşă Con. Şi Fri.)

04 Balama inferioară (stânga și dreapta)

Înlocuirea garniturii

ATENTIE

Asigurați-vă că ați fixat ermetic garnitura. În caz contrar, se poate scurge aer rece din frigider.

Pentru a scoate garnitura

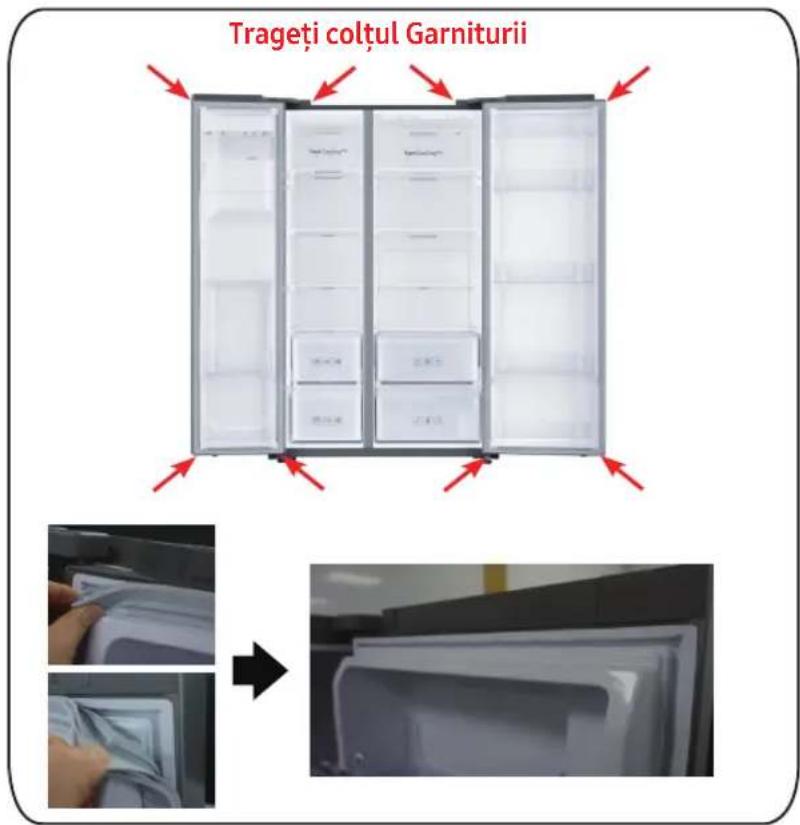

Trageți colțul Garniturii

Deschideti uşa și scoateți garnitura din uşă.

[Demontare]

1. Trageți cele 4 colțuri ale garniturii.

2. Trageti centrul garniturii.

Pentru a înlocui garnitura

İmpingeti colțul garniturii

Atașați o garnitură nouă la ușa frigiderului.

Asigurați-vă că nu există spațiu între noua garnitură și ușă.

[Asamblare]

1. Împingeți cele 4 colțuri ale garniturii.

2. Împingeti centrul garniturii.

Înlocuirea sertarului

ATENTIE

Verificați dacă sertarul este introdus corect în șină în timpul asamblării.

Pentru a scoate garnitura

Ridicați ușor partea din față a sertarului și glisați-l.

Pentru a reataşa sertarele

Reatașarea sertarelor urmează ordinea inversă a etapelor de demontare respective.

Reatașarea sertarelor urmează ordinea inversă a etapelor de demontare respective.

Pentru a înlocui balamalele, trebuie să scoateți uşile mai întâi.

ATENTIE

• Când scoateți ușile, fiți foarte precaut, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un tampon moale, cum ar fi carton, pentru a preveni zgârierea ușilor atunci când le așezati jos.
• Deoarece balamalele trebuie manipulate cu atenție și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un serviciu tehnic profesional.
• Dacă scoateți balamaua fără să țineți ușa, ușa poate cădea și poate cauza răniri.
• Asigurati-vă că arborele este strâns bine pe balama.
• Verificați dacă balamaua este atașată de dulap.
• Asigurati-vă că conectorii de cablu sunt conectați corect.
• Aveți grijă să nu deteriorați firele atunci când fixați capacul superior.

! AVERTIZARE

- Pentru a înclina/așeza frigiderul e nevoie de minimum 2 persoane.

- Deconectați cablul de alimentare înainte de a inversa ușile.

Instrumente necesare (nu sunt furnizate)

Şurubelniță Philips Şurubelniță cu cap plat Cheie de 11 mm

Cheie cu soclu de 10 mm Cheie cu soclu de 8 mm Cheie de 10 mm

Balama de sus

1. Deconectați cablul de alimentare și scoateți 1 șurub de capac folosind o șurubelniță Phillips. Apoi deschideti ușa congelatorului și trageți cârligele de pe laturi pentru a slăbi capacul. Ridicați capacul spre dvs. pentru a-l desprinde.

2. Deconectați cele două carcase superioare.

3. Scoateți cele trei şuruburi care țin balamaua.

4. Demontați balamaua superioară din fața ușii.

Înlocuirea balamalei

Numele modelului arată astfel: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

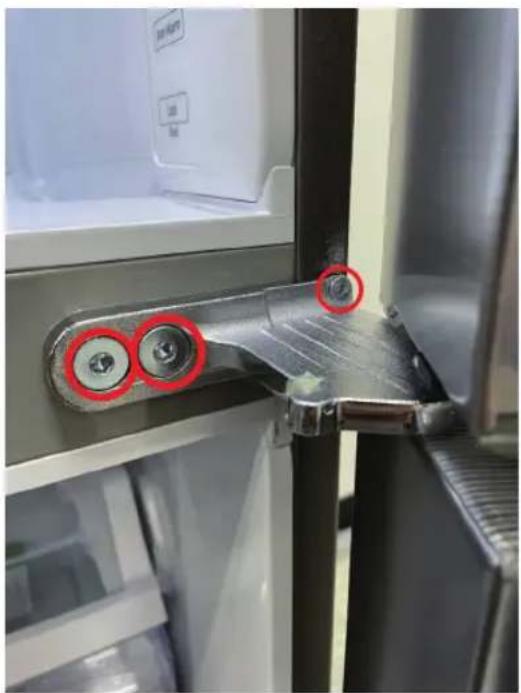

Balama medie (numai pentru 3 uși)

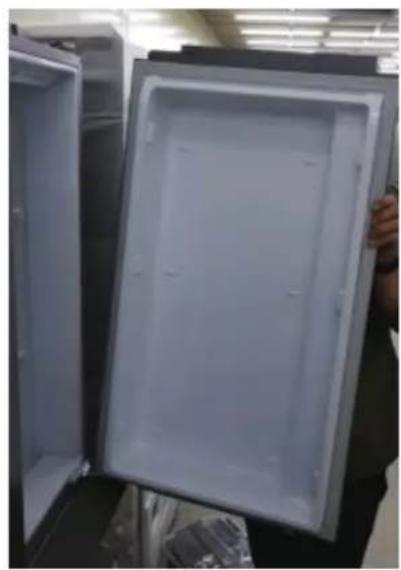

1. După ce dezasamblati partea superioară, dezasamblati ușa frigiderului în sus.

1. Scoateți cele trei şuruburi care fixează balamaua, dezasamblati balamaua medie

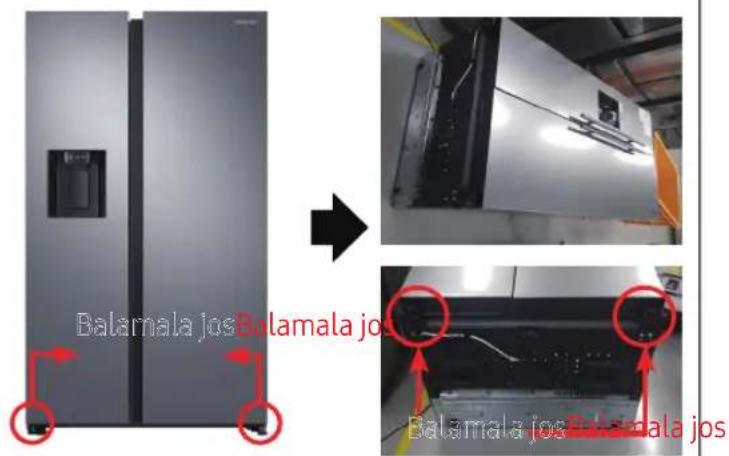

Balama inferioară

Balamala jos Balamala jos Balamala jos Balamala jos


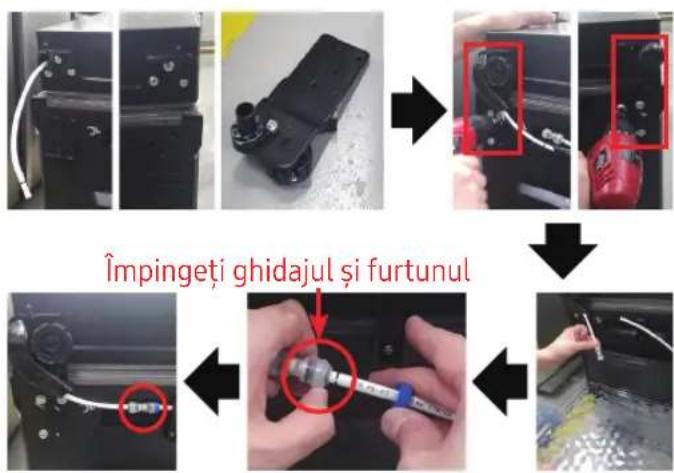

Împingeți ghidajul și furtunul

[Demontare]

1. Deconectati cablul de alimentare.
2. Aşezati setul.

! ATENTIE

• Este necesar să lucreze mai mult de 2 persoane.
• Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.

[Demontare]

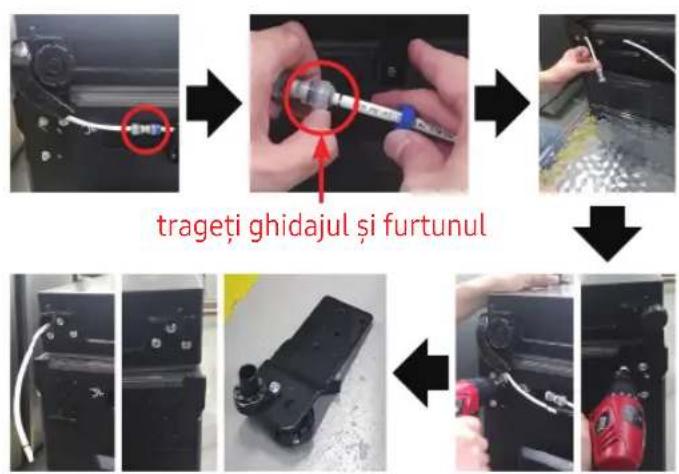

1. Deconectați furtunul. (Doar balamalaua jos stânga)
2. Evacuați apa din furtun. (Doar balamalaua jos stânga)
3. Scoateti şurubul (3ea). (Folosind o cheie de 10 mm)
4. Scoateți balamaua de jos D/S.

[Asamblare]

1. Asamblati balamaua jos. (Folosind o cheie de 10 mm)
2. Conectați furtunul (numai balamaua jos stânga)
3. Asamblati apa la furtun. (Doar balamalaua jos stânga)

ATENTIE

- Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.

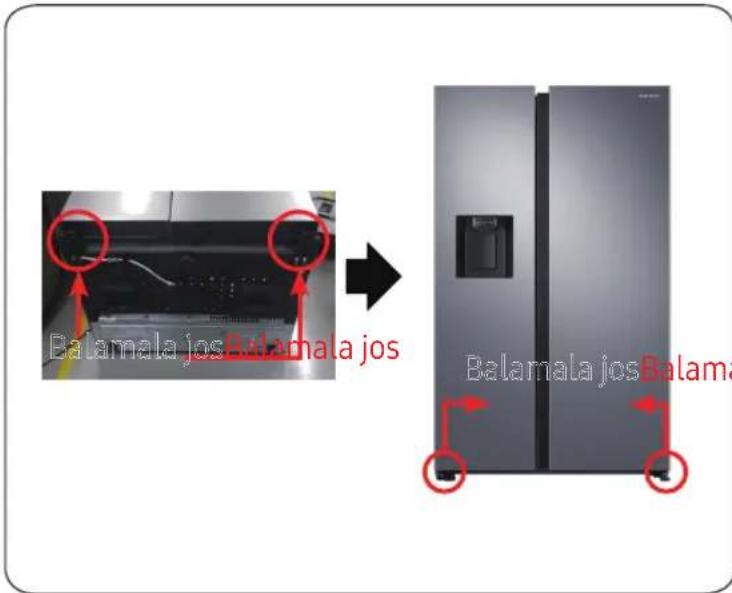

Balama inferioară

Balamala jos Balamala jos Balamala jos Balamala jos Balamala jos

[Asamblare]

1. Asamblati balamaua de jos D/S.
2. Puneti setul.

! ATENTIE

• Este necesar să lucreze mai mult de 2 persoane.
• Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.
