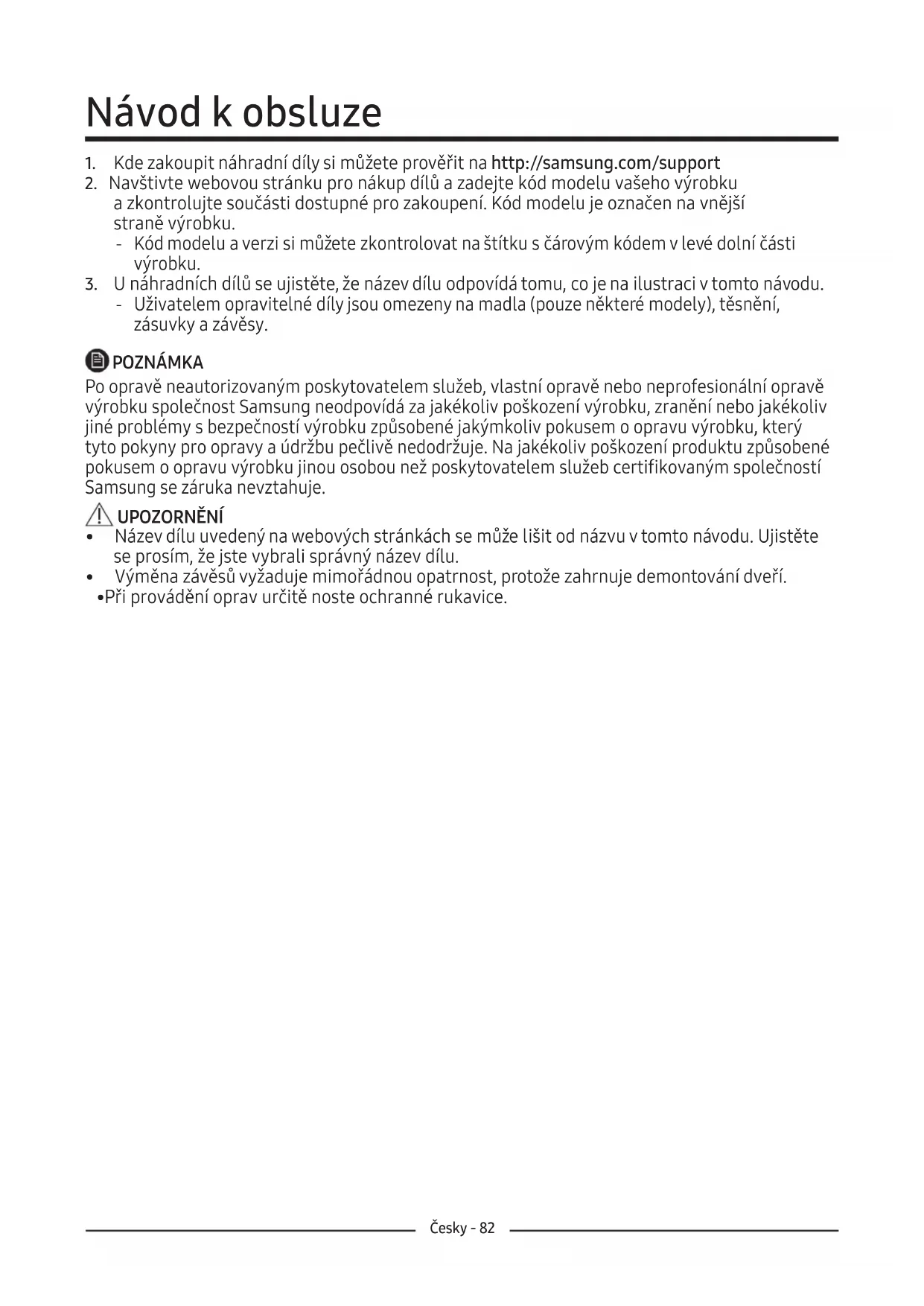

NÁVOD K OBSLUZE RS65R5411B4 SAMSUNG

1. Kde zakoupit náhradní díly si můžete prověřit na http://samsung.com/support

2. Navštivte webovou stránku pro nákup dílů a zadejte kód modelu vašeho výrobku

azkontrolujte součásti dostupné pro zakoupení. Kód modelu je označen na vnější straněvýrobku. ‐ Kód modelu a verzi si můžete zkontrolovat na štítku s čárovým kódem v levé dolní části výrobku.

3. U náhradních dílů se ujistěte, že název dílu odpovídá tomu, co je na ilustraci v tomto návodu.

‐ Uživatelem opravitelné díly jsou omezeny na madla (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě neautorizovaným poskytovatelem služeb, vlastní opravě nebo neprofesionální opravě výrobku společnost Samsung neodpovídá za jakékoliv poškození výrobku, zranění nebo jakékoliv jiné problémy s bezpečností výrobku způsobené jakýmkoliv pokusem o opravu výrobku, který tyto pokyny pro opravy a údržbu pečlivě nedodržuje. Na jakékoliv poškození produktu způsobené pokusem o opravu výrobku jinou osobou než poskytovatelem služeb certifikovaným společností Samsung se záruka nevztahuje. UPOZORNĚNÍ

• Název dílu uvedený na webových stránkách se může lišit od názvu v tomto návodu. Ujistěte se prosím, že jste vybrali správný název dílu.

• Výměna závěsů vyžaduje mimořádnou opatrnost, protože zahrnuje demontování dveří.

• Při provádění oprav určitě noste ochranné rukavice.Česky - 83 01 Horní závěs (levý a pravý) 02 Těsnění (dveře chladničky amrazničky) 03 Zásuvka (tác a koš) 04 Spodní závěs (levý a pravý) Aktuální zobrazení a předpokládané díly chladničky se mohou lišit v závislosti na modelu a zemi.

04Česky - 84 Výměna těsnění UPOZORNĚNÍ Ujistěte se, že jste těsnění připojili napevno. Jinak může dojít k unikání studeného vzduchu z chladničky. Demontáž těsnění Otevřete dvířka a sejměte z nich těsnění. [Demontáž]

1. Tahejte za 4 rohy těsnění.

2. Tahejte za střed těsnění.

Výměna těsnění Na dveře chladničky připevněte nové těsnění. Ujistěte se, že mezi novým těsněním a dveřmi není mezera. [Montáž]

1. Zatlačte na 4 rohy těsnění.

2. Zatlačte na střed těsnění.

Tahejte za roh těsnění Zatlačte na roh těsněníČesky - 85 Výměna zásuvky UPOZORNĚNÍ Během montáže zkontrolujte, zda je zásuvka správně zasunuta do kolejnice. Demontáž těsnění Jemně nadzvedněte přední část zásuvky avysuňte ji. Opětovné připevnění zásuvek Opětovné připevnění zásuvek probíhá v opačném pořadí než u příslušných kroků pro vyjmutí. Opětovné připevnění zásuvek probíhá vopačném pořadí než u příslušných krokůprovyjmutí.Česky - 86 Výměna závěsu Potřebné nástroje (nejsou součástí dodávky) Šroubovák Phillips Plochý šroubovák Klíč 11 mm Nástrčný klíč 10 mm Nástrčný klíč 8 mm Klíč 10 mm Chcete-li vyměnit závěsy, musíte nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů položte na podlahu měkkou podložku, jako je lepenka, aby nedošlo kpoškrábání dveří při jejich položení.

• Protože se se závěsy musí zacházet opatrně a musí je vyměňovat dvě nebo více osob, doporučujeme vám zavolat si odborný technický servis.

• Pokud odstraníte závěs bez držení dveří, mohou dveře spadnout a způsobit zranění.

• Ujistěte se, zda je osa na závěsu pevně utažena.

• Zkontrolujte, zda je závěs pevně připevněn ke korpusu.

• Zkontrolujte, zda jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely. VÝSTRAHA

• Sklápění/pokládání chladničky vyžaduje minimálně 2 osoby.

• Před přehozením dveří odpojte napájecí kabel.Česky - 87 Výměna závěsu Horní závěs

1. Odpojte napájecí kabel a pomocí

šroubováku Phillips odstraňte 1šroubkrytu. Poté otevřete dvířka mrazničky azatáhněte za háčky po stranách prouvolnění krytu. Vytáhněte kryt směrem k sobě asejměte jej.

2. Rozpojte dva horní kryty konektorů.

3. Demontujte tři šrouby, které drží závěs.

4. Demontujte horní závěs zepředu dveří.Česky - 88

Výměna závěsu Název modelu vypadá nějak takto: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Prostřední závěs (pouze pro 3dveřový)

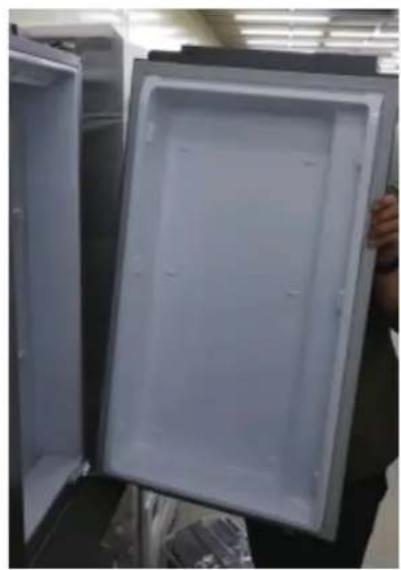

1. Po demontáži horního krytu

demontujte dveře chladničky směremnahoru.

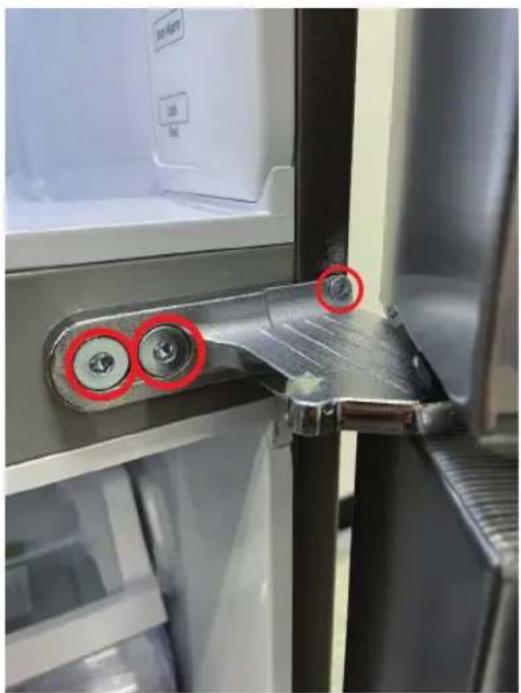

2. Demontujte tři šrouby, které drží

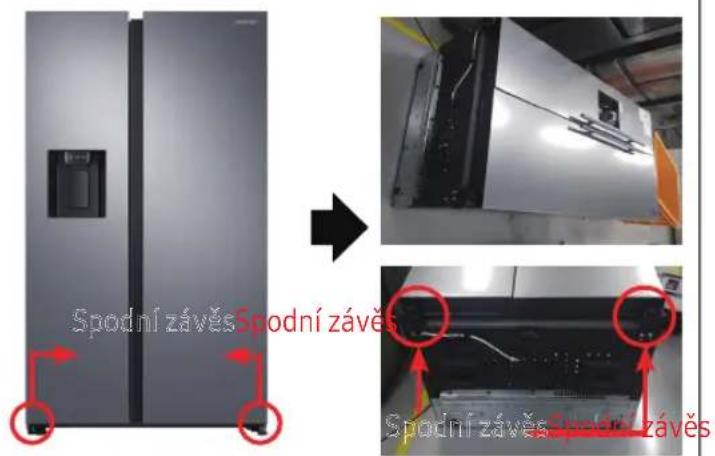

závěs, demontujte středový závěs.Česky - 89 Spodní závěs [Demontáž]

1. Odpojte napájecí kabel.

2. Sestavu položte dolů.

• Musí provádět více než 2 lidé.

• Ujistěte se, že před provedením výšeuvedené operace byl odpojen napájecí kabel. [Demontáž]

(Pouze spodní závěs vlevo.)

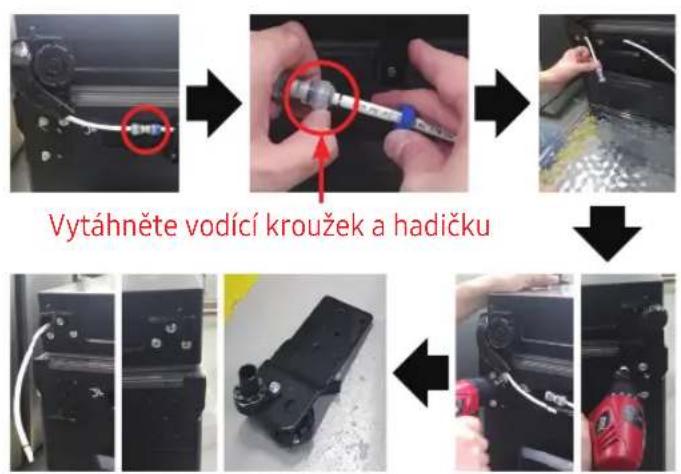

2. Vypusťte vodu z hadičky.

(Pouze spodní závěs vlevo.)

3. Demontujte šroub (3ea).

(Pomocí klíče nebo nástrčného klíče 10 mm.)

4. Demontujte spodní závěs P/L.

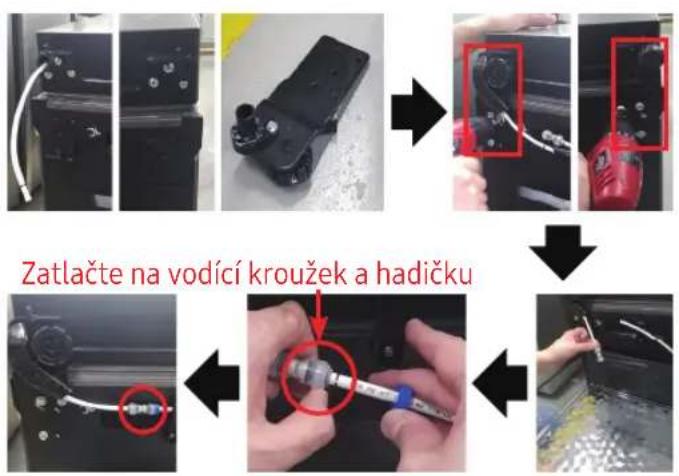

1. Namontujte spodní závěs.

(Pomocí klíče nebo nástrčného klíče 10 mm.)

2. Připojte hadičku (pouze spodní

(Pouze spodní závěs vlevo.) UPOZORNĚNÍ

• Ujistěte se, že před provedením výšeuvedené operace byl odpojen napájecí kabel. Vytáhněte vodící kroužek a hadičku Zatlačte na vodící kroužek a hadičku Spodní závěsSpodní závěs Spodní závěsSpodní závěs Výměna závěsuČesky - 90 Výměna závěsu Spodní závěs [Montáž]

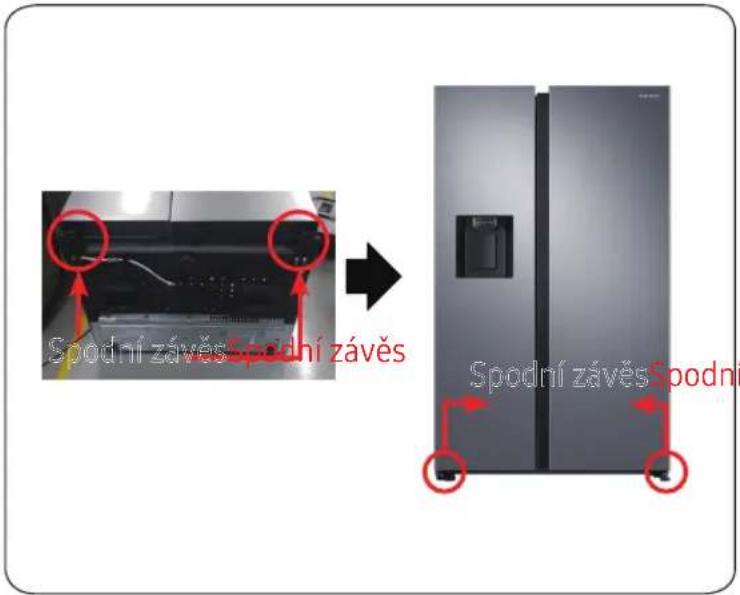

1. Namontujte spodní závěs P/L.

• Musí provádět více než 2 lidé.

• Ujistěte se, že před provedením výšeuvedené operace byl odpojen napájecí kabel. Spodní závěsSpodní závěs Spodní závěsSpodní závěsSlovenčina - 91 Údržbový manuál
