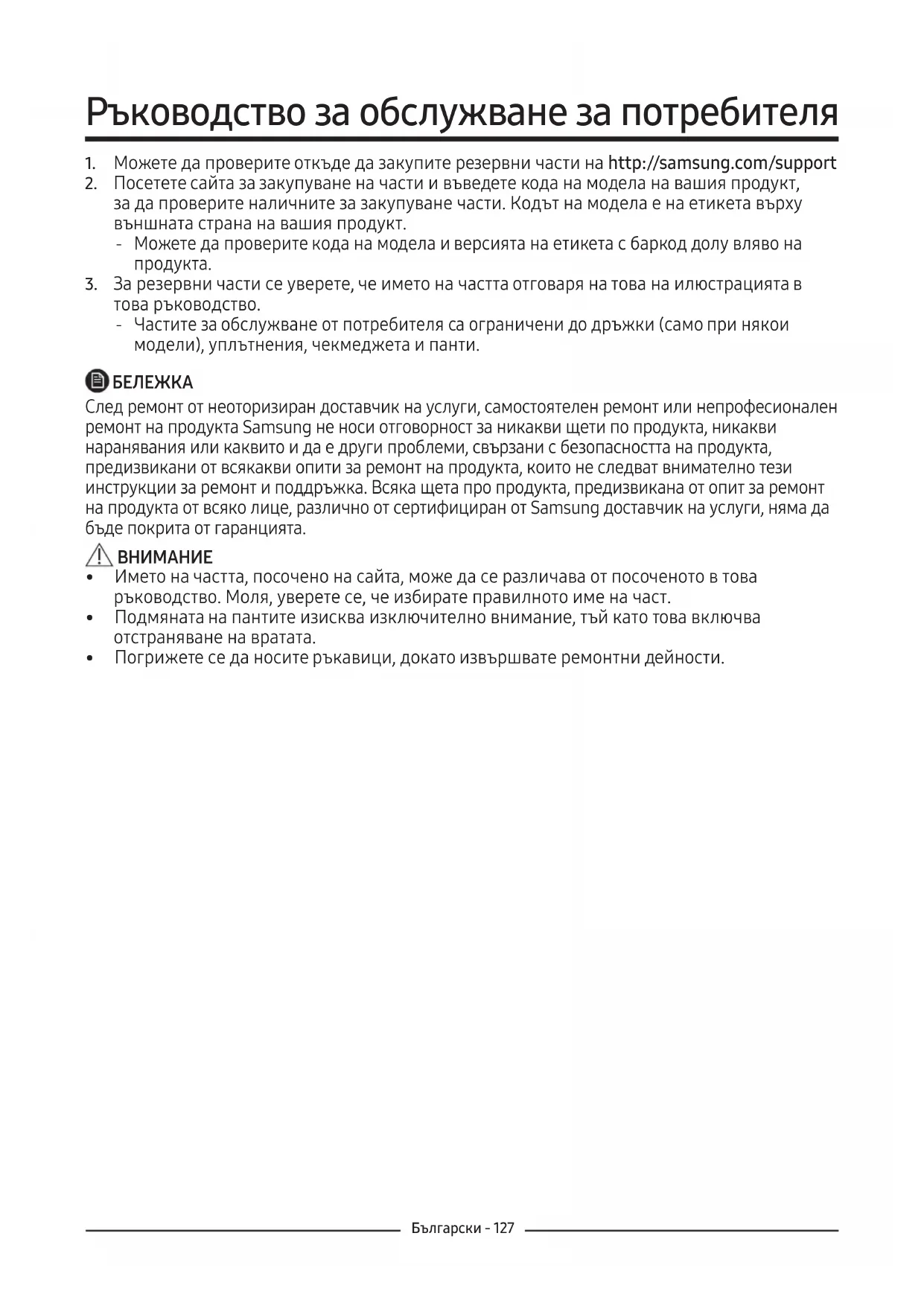

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS65R5411B4 SAMSUNG

1. Можете да проверите откъде да закупите резервни части на http://samsung.com/support

2. Посетете сайта за закупуване на части и въведете кода на модела на вашия продукт,

за да проверите наличните за закупуване части. Кодът на модела е на етикета върху външната страна на вашия продукт. ‐ Можете да проверите кода на модела и версията на етикета с баркод долу вляво на

3. За резервни части се уверете, че името на частта отговаря на това на илюстрацията в

това ръководство. ‐ Частите за обслужване от потребителя са ограничени до дръжки (само при някои модели), уплътнения, чекмеджета и панти.

След ремонт от неоторизиран доставчик на услуги, самостоятелен ремонт или непрофесионален ремонт на продукта Samsung не носи отговорност за никакви щети по продукта, никакви наранявания или каквито и да е други проблеми, свързани с безопасността на продукта, предизвикани от всякакви опити за ремонт на продукта, които не следват внимателно тези инструкции за ремонт и поддръжка. Всяка щета про продукта, предизвикана от опит за ремонт на продукта от всяко лице, различно от сертифициран от Samsung доставчик на услуги, няма да бъде покрита от гаранцията.

• Името на частта, посочено на сайта, може да се различава от посоченото в това ръководство. Моля, уверете се, че избирате правилното име на част.

• Подмяната на пантите изисква изключително внимание, тъй като това включва отстраняване на вратата.

• Погрижете се да носите ръкавици, докато извършвате ремонтни дейности.Български - 128 01 Горна панта (ляво и дясно) 02 Уплътнение (Врата на хладилник и фризер) 03 Чекмедже (Поставка и кошница) 04 Долна панта (ляво и дясно) Действителният вид на осигурените части може да се различават в зависимост от модела

04Български - 129 Подмяна на уплътнението

Погрижете се да закрепите уплътнението здраво. В противен случай от хладилника може да изтече студен въздух. За да свалите уплътнението Отворете вратата и свалете уплътнението от вратата. [Разглобяване]

1. Издърпайте 4-те ъгъла на

2. Издърпайте централната

частна уплътнението. За да подмените уплътнението Закрепете ново уплътнение къмвратата на хладилника. Уверете се, че няма луфт между новото уплътнение и вратата. [Сглобяване]

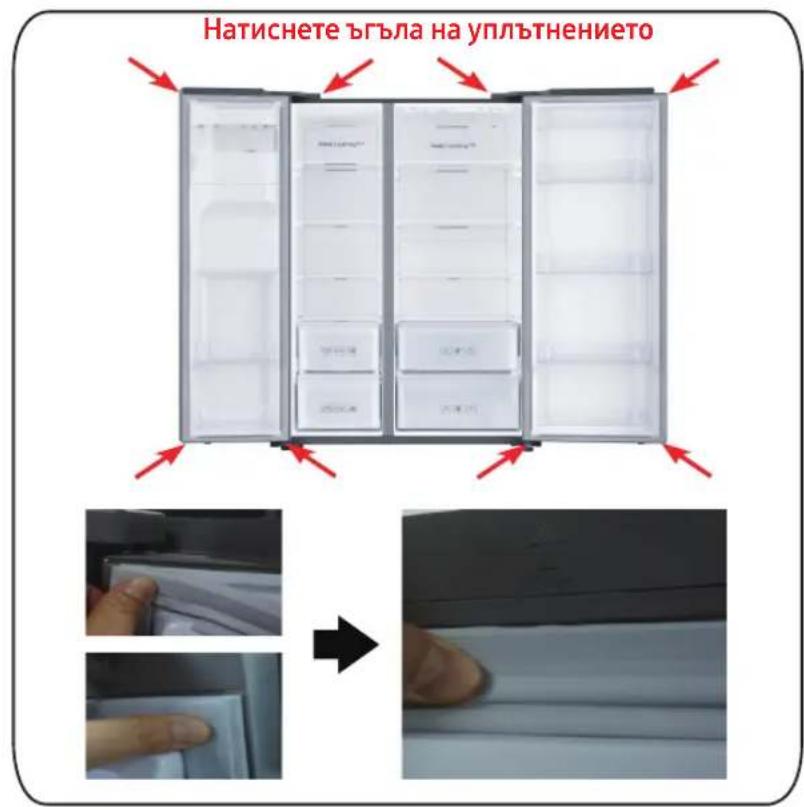

1. Натиснете 4-те ъгъла на

2. Натиснете централната

частна уплътнението. Издърпайте ъгъла на уплътнението Натиснете ъгъла на уплътнениетоБългарски - 130 Подмяна на чекмеджетата

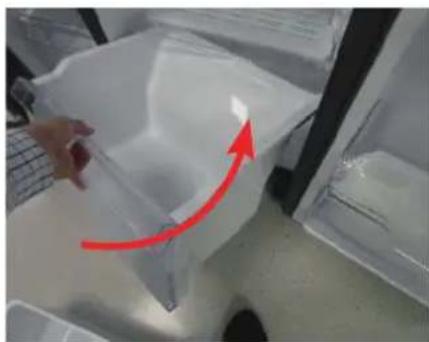

Уверете се, че чекмеджето е поставено правилно в релсата по време на сглобяването. За да свалите уплътнението Внимателно повдигнете предната част начекмеджето и го плъзнете навън. За да поставите чекмеджетата обратно Поставянето на чекмеджетата обратно следва обратния порядък на съответните им стъпки по отстраняването им. Поставянето на чекмеджетата обратно следва обратния порядък на съответните имстъпки по отстраняването им.Български - 131 Подмяна на пантите Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11 mm гаечен ключ 10 mm тресчотка 8 mm тресчотка 10 mm гаечен ключ За да подмените пантите, първо трябва да свалите вратите.

• Когато сваляте вратите, бъдете крайно внимателни, защото вратите са тежки.

• Преди да подмените пантите, поставете мека подложка като например кашон върху пода, за да предотвратите драскотини по вратата, когато поставяте вратите долу.

• Тъй като с пантите трябва да се работи внимателно и да се подменят от две или повече лица, ние ви препоръчваме да извикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, вратата може да падне и да предизвика нараняване.

• Уверете се, че оста е здраво затегната към пантата.

• Проверете дали пантата е закрепена здраво към корпуса.

• Проверете дали кабелните конектори са свързани правилно.

• Внимавайте да не повредите проводниците, когато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/поставянето на хладилника в легнало положение изисква минимум 2 лица.

• Изключете захраващия кабел, преди да обърнете вратите.Български - 132 Подмяна на пантите Горна панта

1. Разкачете захранващия кабел

иотстранете 1 винт на капака, катоизползвате кръстата отвертка. След това отворете вратата на фризера и издърпайте куките отстрани, за да разхлабите капака. Повдигнете капака към себе си, зада го откачите.

2. Разкачете двата горни корпуса.

3. Свалете трите болта, които

4. Разглобете горната панта от

предната част на вратата.Български - 133 Подмяна на пантите Името на модела изглежда така: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Средна панта (само за 3 врати)

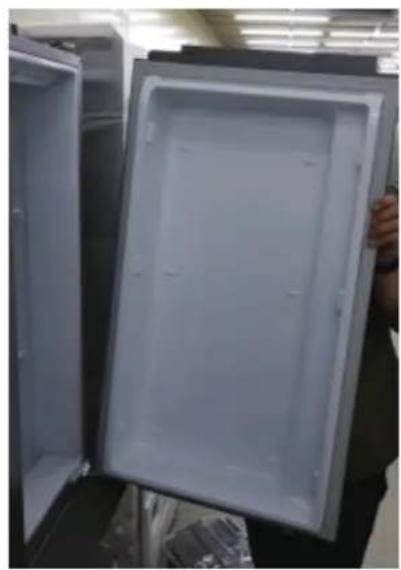

1. След като разглобите пантата горе

вдясно, разглобете вратата на хладилника нагоре.

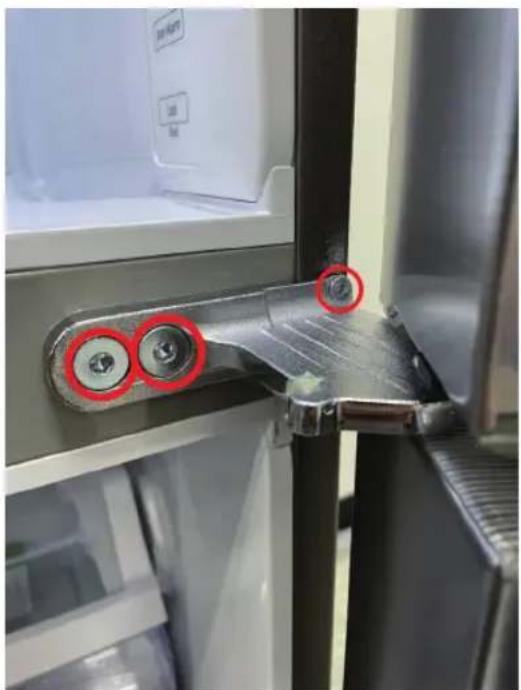

2. Свалете трите болта, които

придържат пантата, разглобете средната пантаБългарски - 134 Долна панта [Разглобяване]

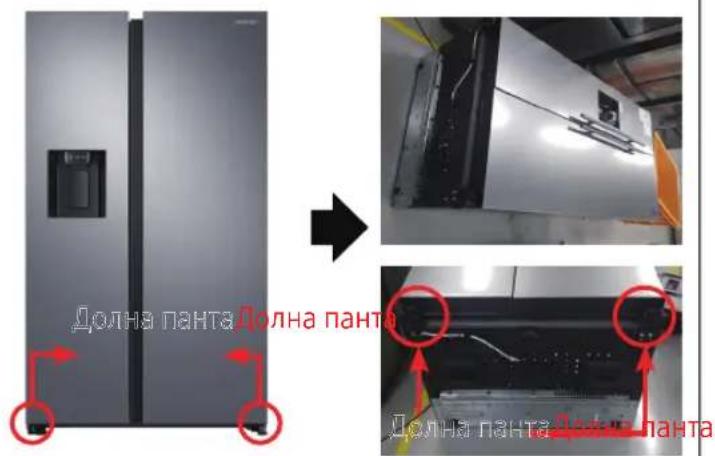

1. Разкачете захранващия кабел.

• Трябва да работят над 2 лица.

• Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе. [Разглобяване]

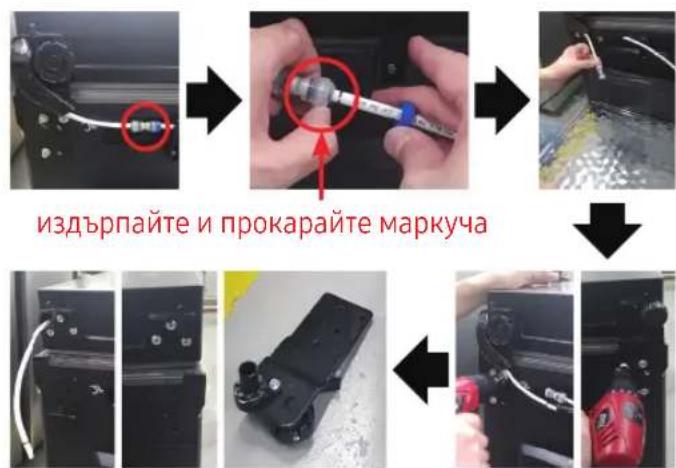

1. Разкачете маркуча.

(само панта долу вляво)

2. Извадете входящия маркуч за вода.

(само панта долу вляво)

3. Свалете болт (3ea).

(като използвате гаечен ключ или 10mm ключ лула)

4. Свалете долната панта Д/Л.

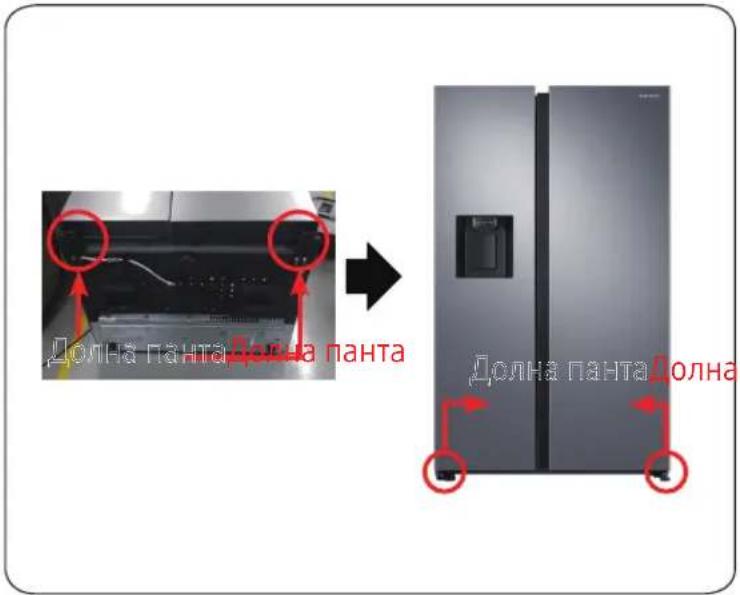

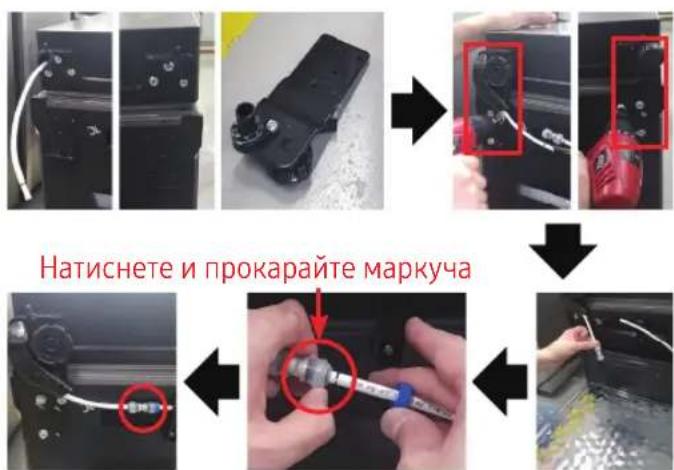

1. Сглобете долната панта.

(като използвате гаечен ключ или 10mm ключ лула)

2. Свържете маркуча (само панта долу

(само панта долу вляво)

• Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе. издърпайте и прокарайте маркуча Натиснете и прокарайте маркуча Долна пантаДолна панта Долна пантаДолна панта Подмяна на пантитеБългарски - 135 Подмяна на пантите Долна панта [Сглобяване]

1. Сглобете долната панта Д/Л.

• Трябва да работят над 2 лица.

• Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе. Долна пантаДолна панта Долна пантаДолна пантаHrvatski - 136 Korisnički priručnik za servisiranje
