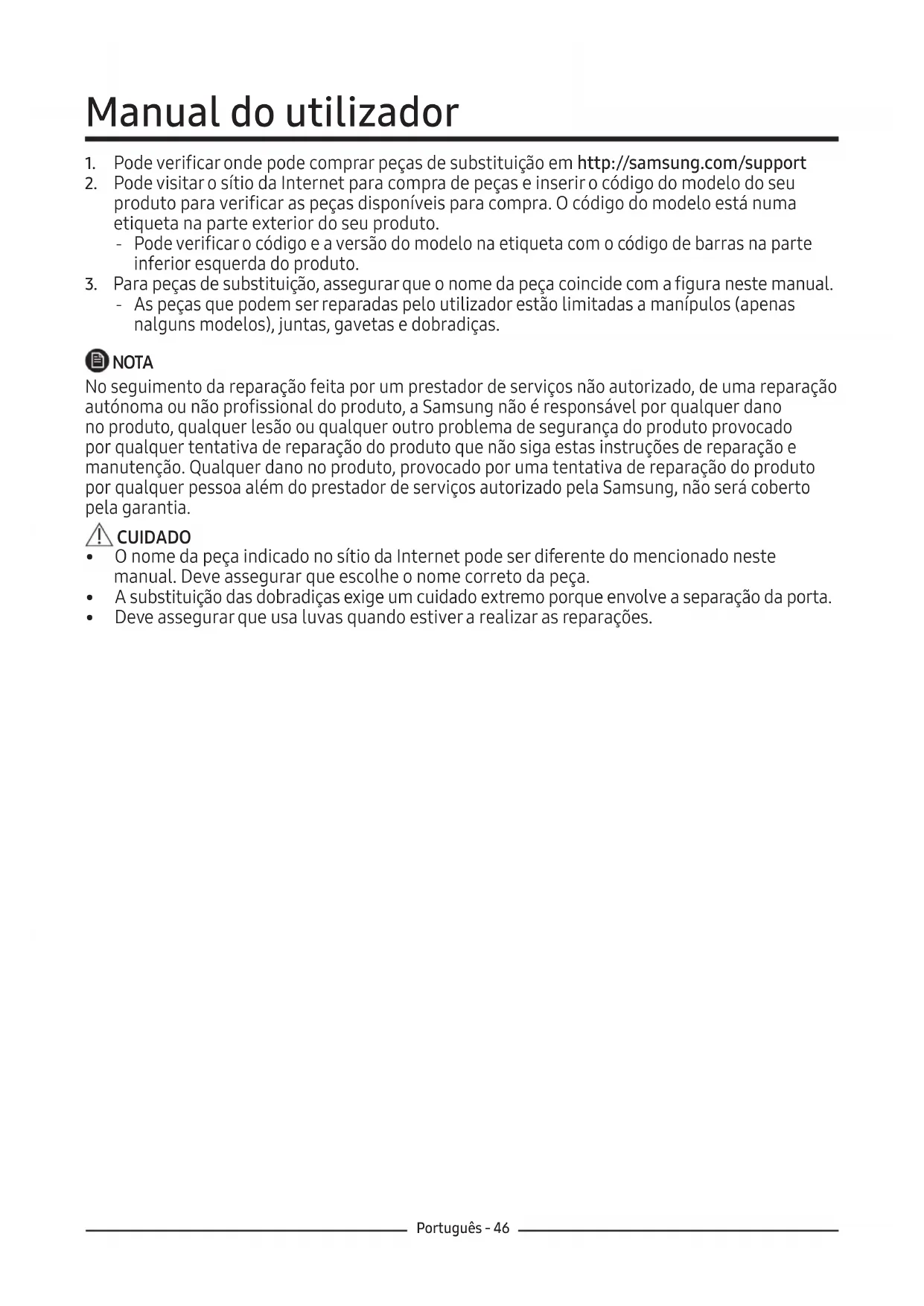

MANUAL DE UTILIZADOR RS65R5411B4 SAMSUNG

1. Pode verificar onde pode comprar peças de substituição em http://samsung.com/support

2. Pode visitar o sítio da Internet para compra de peças e inserir o código do modelo do seu

produto para verificar as peças disponíveis para compra. O código do modelo está numa etiqueta na parte exterior do seu produto. ‐ Pode verificar o código e a versão do modelo na etiqueta com o código de barras na parte inferior esquerda do produto.

3. Para peças de substituição, assegurar que o nome da peça coincide com a figura neste manual.

‐ As peças que podem ser reparadas pelo utilizador estão limitadas a manípulos (apenas nalguns modelos), juntas, gavetas e dobradiças. NOTA No seguimento da reparação feita por um prestador de serviços não autorizado, de uma reparação autónoma ou não profissional do produto, a Samsung não é responsável por qualquer dano no produto, qualquer lesão ou qualquer outro problema de segurança do produto provocado por qualquer tentativa de reparação do produto que não siga estas instruções de reparação e manutenção. Qualquer dano no produto, provocado por uma tentativa de reparação do produto por qualquer pessoa além do prestador de serviços autorizado pela Samsung, não será coberto pela garantia. CUIDADO

• O nome da peça indicado no sítio da Internet pode ser diferente do mencionado neste manual. Deve assegurar que escolhe o nome correto da peça.

• A substituição das dobradiças exige um cuidado extremo porque envolve a separação da porta.

• Deve assegurar que usa luvas quando estiver a realizar as reparações.Português - 47 01 Dobradiça superior (esquerda e direita) 02 Junta (ref e porta fre) 03 Gaveta (tabuleiro e cesto) 04 Dobradiça inferior (esquerda e direita) A imagem atual e as peças mostradas podem ser diferentes, dependendo do modelo e do país.

04Português - 48 Substituição da junta CUIDADO Assegurar que encaixa a junta com firmeza. Caso contrário, o ar frio do frigorífico pode sair para o exterior. Para remover a junta Abrir a porta e remover ajunta da porta. [Desmontagem]

Para voltar a colocar a junta Encaixe uma nova junta na porta do frigorífico. Assegurar que não há folga entre anova junta e a porta. [Montagem]

1. Empurrar os 4 cantos da junta.

2. Empurrar o centro da junta.

Puxar o canto da junta Empurrar o canto da juntaPortuguês - 49 Substituição da gaveta CUIDADO Verificar se a gaveta está corretamente colocada na guia durante a montagem. Para remover a junta Levantar ligeiramente a frente da gaveta efazê-la deslizar para fora. Para voltar a colocar as gavetas Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das mesmas. Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das mesmas.Português - 50 Substituição da dobradiça Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fenda Chave de porca 11 mm Chave de caixa 10 mm Chave de caixa 8 mm Chave de porca 10 mm Para substituir as dobradiças, tem de primeiro remover a porta. CUIDADO

• Quando remover as portas, deve ter um cuidado extremo porque as portas são pesadas.

• Antes de substituir as dobradiças, colocar uma superfície macia como, por exemplo, uma placa de cartão no pavimento para evitar riscos na porta quando colocar as portas em cima da mesma.

• Dado as dobradiças terem de ser manuseadas com muito cuidado e substituídas por duas oumais pessoas, recomendamos que seja contactado um técnico de reparações profissional.

• Se remover uma dobradiça sem segurar a porta, a mesma pode cair e provocar lesões.

• Assegurar que os conetores de ligação estão corretamente ligados.

• Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superior. ADVERTÊNCIA

• Inclinar/deitar o frigorífico exige no mínimo o trabalho de 2 pessoas.

• Desligar o cabo de alimentação antes de fazer a inversão das portas.Português - 51 Substituição da dobradiça Dobradiça superior

1. Desligar o cabo de alimentação

eremover os parafusos 1 da tampa usando uma chave Phillips. Depois abrir a porta do congelador epuxar os ganchos laterais para soltar a tampa. Levantar a tampa em direção a si eseparar a mesma.

2. Desligar os dois acoplamentos

3. Remover os três parafusos que fixam

parte da frente da porta.Português - 52 Substituição da dobradiça O nome do modelo será indicado desta forma: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Dobradiça intermédia (apenas para frigorífico de 3 portas)

1. Depois de desmontar a dobradiça

superior direita, desmontar a porta superior do frigorífico.

2. Remover os três parafusos que fixam

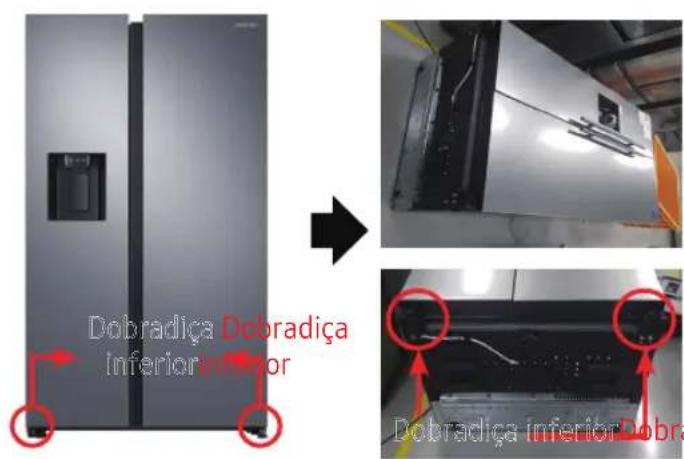

a dobradiça, desmontar a dobradiça intermédiaPortuguês - 53 Dobradiça inferior [Desmontagem]

1. Desligar o cabo de alimentação.

2. Deitar o aparelho.

• Tem de ser executado por 2 pessoas.

• Assegurar que desliga o cabo de alimentação antes de realizar aoperação acima. [Desmontagem]

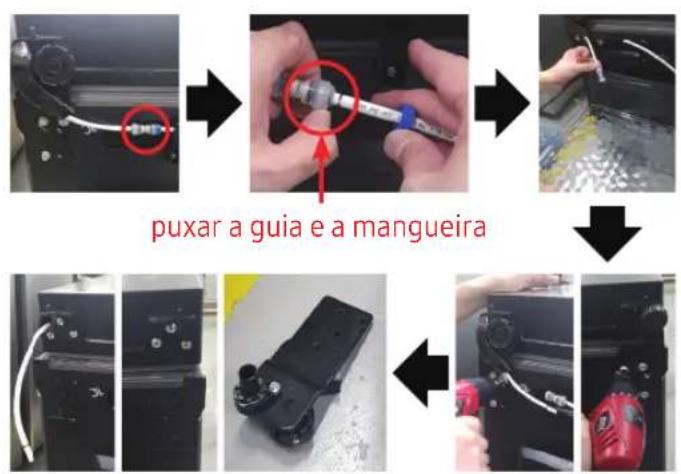

2. Saída de água na mangueira.

(Usar uma chave de porcas ou uma chave de caixa de 10 mm)

de baixo. (Usar uma chave de porcas ou uma chave de caixa de 10 mm)

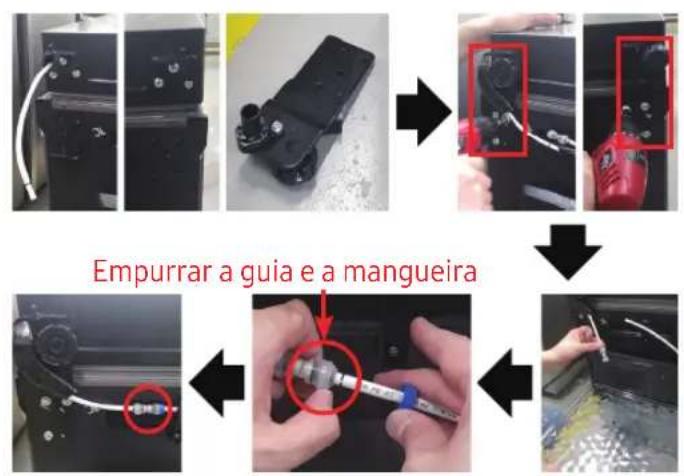

3. Montar a saída de água na mangueira.

(Apenas a dobradiça inferior esquerda) CUIDADO

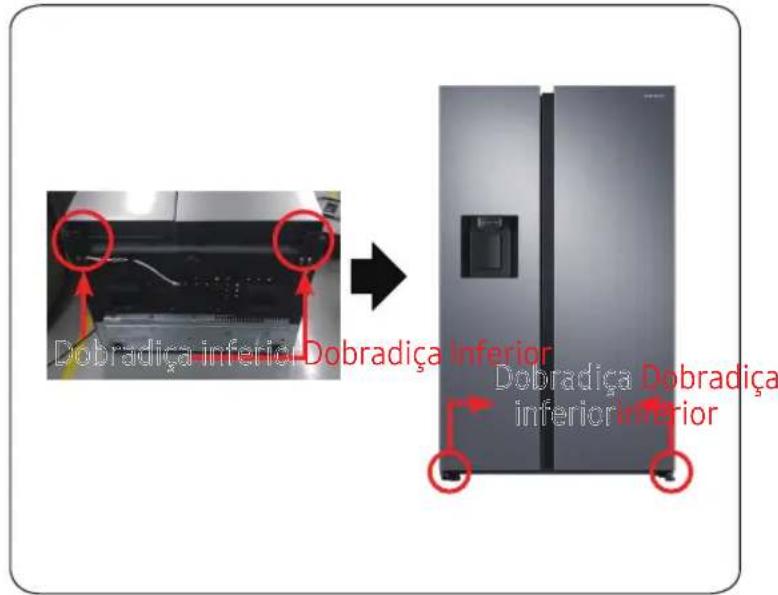

• Assegurar que desliga o cabo de alimentação antes de realizar a operação acima. puxar a guia e a mangueira Empurrar a guia e a mangueira Dobradiça Dobradiça inferiorinferior Dobradiça inferiorDobradiça inferior Substituição da dobradiçaPortuguês - 54 Substituição da dobradiça Dobradiça inferior [Montagem]

• Tem de ser executado por 2 pessoas.

• Assegurar que desliga o cabo de alimentação antes de realizar aoperação acima. Dobradiça Dobradiça inferiorinferior Dobradiça inferiorDobradiça inferiorEspañol - 55 Manual de mantenimiento del usuario
