RS65R5411B4 - Ngrirës SAMSUNG - Manual falas për përdoruesin

MANUAL I PËRDORUESIT RS65R5411B4 SAMSUNG

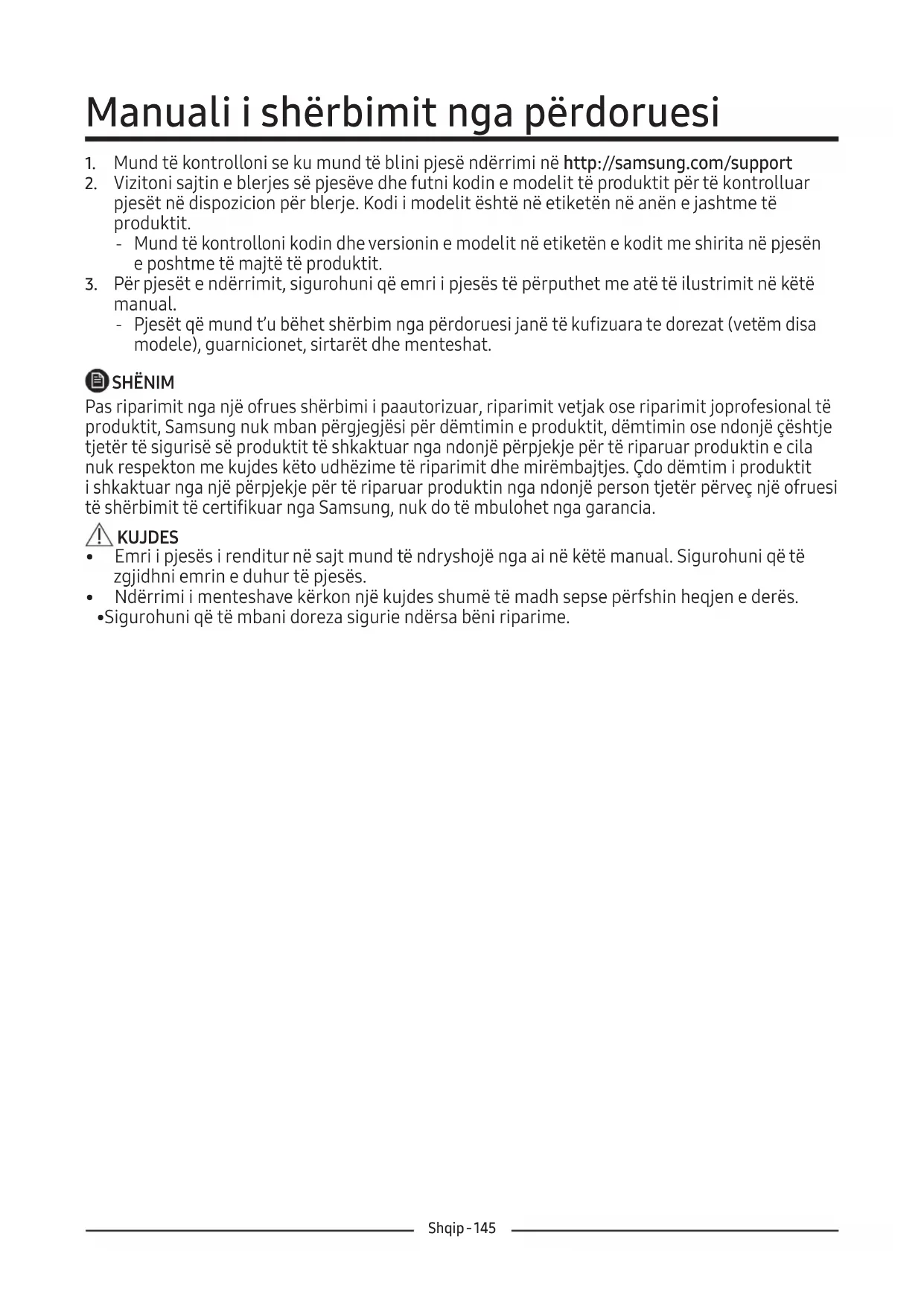

1. Mund të kontrolloni se ku mund të blini pjesë ndërrimi në http://samsung.com/support

2. Vizitoni sajtin e blerjes së pjesëve dhe futni kodin e modelit të produktit për të kontrolluar

pjesët në dispozicion për blerje. Kodi i modelit është në etiketën në anën e jashtme të produktit. ‐ Mund të kontrolloni kodin dhe versionin e modelit në etiketën e kodit me shirita në pjesën e poshtme të majtë të produktit.

3. Për pjesët e ndërrimit, sigurohuni që emri i pjesës të përputhet me atë të ilustrimit në këtë

manual. ‐ Pjesët që mund t’u bëhet shërbim nga përdoruesi janë të kufizuara te dorezat (vetëm disa modele), guarnicionet, sirtarët dhe menteshat. SHËNIM Pas riparimit nga një ofrues shërbimi i paautorizuar, riparimit vetjak ose riparimit joprofesional të produktit, Samsung nuk mban përgjegjësi për dëmtimin e produktit, dëmtimin ose ndonjë çështje tjetër të sigurisë së produktit të shkaktuar nga ndonjë përpjekje për të riparuar produktin e cila nuk respekton me kujdes këto udhëzime të riparimit dhe mirëmbajtjes. Çdo dëmtim i produktit ishkaktuar nga një përpjekje për të riparuar produktin nga ndonjë person tjetër përveç një ofruesi të shërbimit të certifikuar nga Samsung, nuk do të mbulohet nga garancia. KUJDES

• Emri i pjesës i renditur në sajt mund të ndryshojë nga ai në këtë manual. Sigurohuni që të zgjidhni emrin e duhur të pjesës.

• Ndërrimi i menteshave kërkon një kujdes shumë të madh sepse përfshin heqjen e derës.

• Sigurohuni që të mbani doreza sigurie ndërsa bëni riparime.Shqip - 146 01 Mentesha e sipërme (e majtë dhe e djathtë) 02 Guarnicioni (dera e frigoriferit dhe ngrirësit) 03 Sirtari (tabakaja dhe koshi) 04 Mentesha e poshtme (e majtë dhe e djathtë) Pamja e vërtetë dhe pjesët e ofruara të frigoriferit mund të ndryshojnë në varësi të modelit dheshtetit.

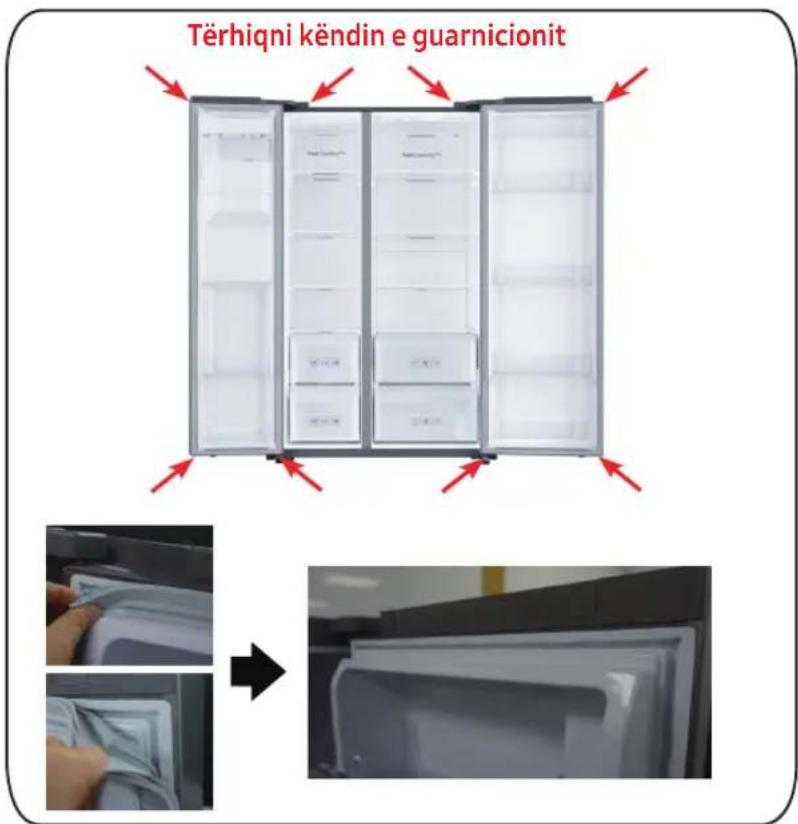

04Shqip - 147 Ndërrimi i guarnicionit KUJDES Sigurohuni që ta shtrëngoni fort guarnicionin. Përndryshe, mund të ketë rrjedhje të ajrit të ftohtë të frigoriferit. Për të hequr guarnicionin Hapni derën dhe hiqni guarnicionin nga dera. [Çmontimi]

1. Tërhiqni 4 këndet

2. Tërhiqni pjesën qendrore

tëguarnicionit. Për të ndërruar guarnicionin Vendosni një guarnicion të ri në derën e frigoriferit. Sigurohuni që të mos ketë hapësirë midis guarnicionit të ri dhe derës. [Montimi]

1. Shtyni 4 këndet e guarnicionit.

2. Shtyni pjesën qendrore të

guarnicionit. Tërhiqni këndin e guarnicionit Shtyni këndin e guarnicionitShqip - 148 Ndërrimi i sirtarit KUJDES Kontrolloni që sirtari të jetë futur siç duhet në shinë gjatë montimit. Për të hequr sirtarët Ngrini lehtë pjesën e përparme të sirtarit dhe nxirreni duke e rrëshqitur. Për të rivendosur sirtarët Rivendosja e sirtarëve ndjek radhën e kundërt të hapave përkatës të heqjes. Rivendosja e sirtarëve ndjek radhën e kundërt të hapave përkatës të heqjes.Shqip - 149 Ndërrimi i menteshës Veglat që kërkohen (nuk ofrohen) Kaçavidë kryq Kaçavidë me kokë të sheshtë Çelës 11 mm Çelës tub 10 mm Çelës tub 8 mm Çelës 10 mm Për të ndërruar menteshat, fillimisht duhet të hiqni dyert. KUJDES

• Bëni shumë kujdes kur hiqni dyert sepse janë të rënda.

• Përpara se të ndërroni menteshat, vendosni një shtresë të butë në dysheme si p.sh. karton, për të parandaluar gërvishtjen e dyerve kur t’i vendosni poshtë.

• Meqenëse menteshat duhet të trajtohen me kujdes dhe të ndërrohen nga dy ose më shumë persona, ju rekomandojmë që të telefononi për një shërbim teknik profesional.

• Nëse i hiqni menteshat pa e mbajtur derën, dera mund të bjerë dhe të shkaktojë dëmtime.

• Sigurohuni që boshti të shtrëngohet fort mbi menteshë.

• Kontrolloni që mentesha të shtrëngohet fort me frigoriferin.

• Sigurohuni që lidhësit e kabllove të jenë lidhur siç duhet.

• Kini kujdes që të mos dëmtoni kabllot kur të mbërtheni kapakun e sipërm. PARALAJMËRIM

• Përkulja/shtrirja e frigoriferit kërkon të paktën 2 persona.

• Hiqni kordonin elektrik përpara kthimit të dyerve në të kundërtën.Shqip - 150 Ndërrimi i menteshës Mentesha e sipërme

1. Shkëputni kordonin elektrik dhe hiqni

një vidë të kapakut duke përdorur një kaçavidë kryq. Pastaj hapni derën e ngrirësit dhe tërhiqni kanxhat në anët për të liruar kapakun. Ngrini kapakun drejt vetes për ta hequr.

2. Shkëputni dy foletë e sipërme.

3. Hiqni tre bulonat që mbajnë

4. Çmontoni menteshën e sipërme nga

pjesa e përparme e derës.Shqip - 151 Ndërrimi i menteshës Emri i modelit është i ngjashëm me këta më poshtë: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Mentesha e mesit (vetëm modelet me 3 dyer)

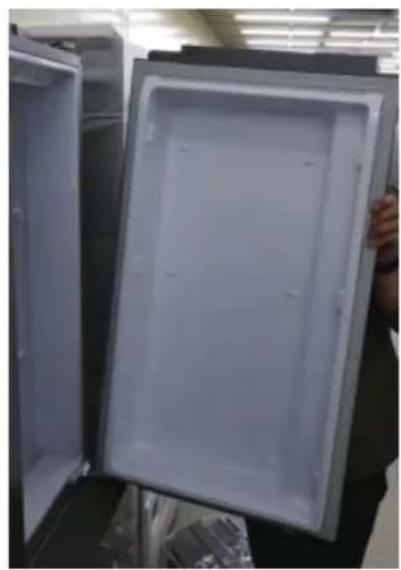

1. Pas çmontimit të menteshës së

sipërme të djathtë, çmontoni derën efrigoriferit nga lart.

2. Hiqni tre bulonat që mbajnë

• Duhet të kryhet nga më shumë se2persona.

• Përpara se të kryeni veprimin emësipërm, sigurohuni që të hiqnikordonin elektrik. [Çmontimi]

2. Shkarkoni ujin në tub.

(Duke përdorur çelësin ose çelësin tub 10 mm)

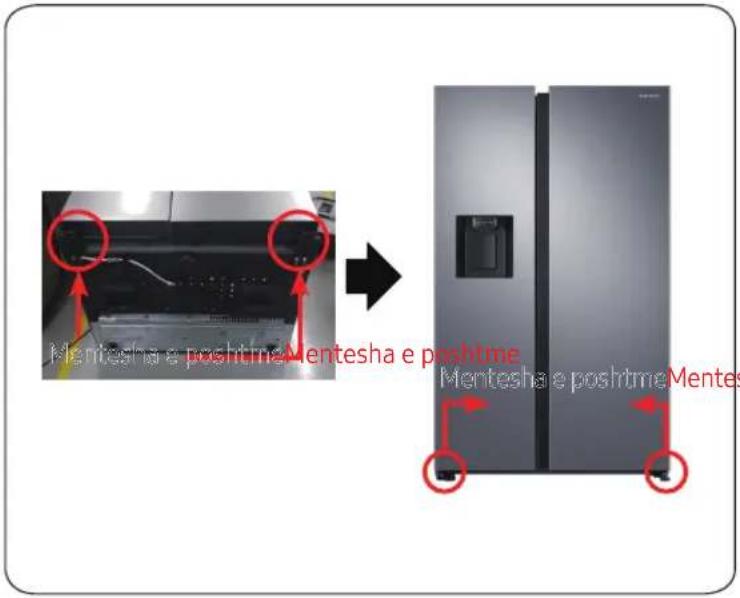

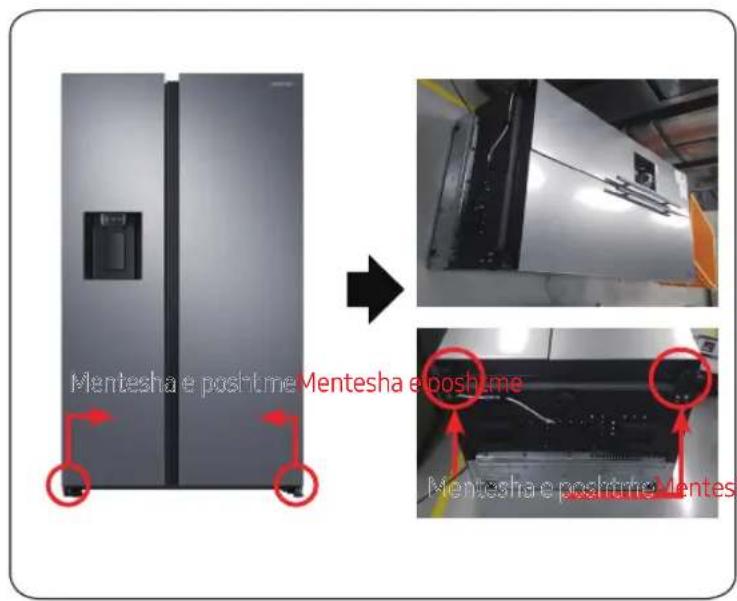

4. Hiqni menteshën e poshtme djathtas/

1. Montoni menteshën e poshtme në

pjesën fundore. (Duke përdorur çelësin ose çelësin tub10 mm)

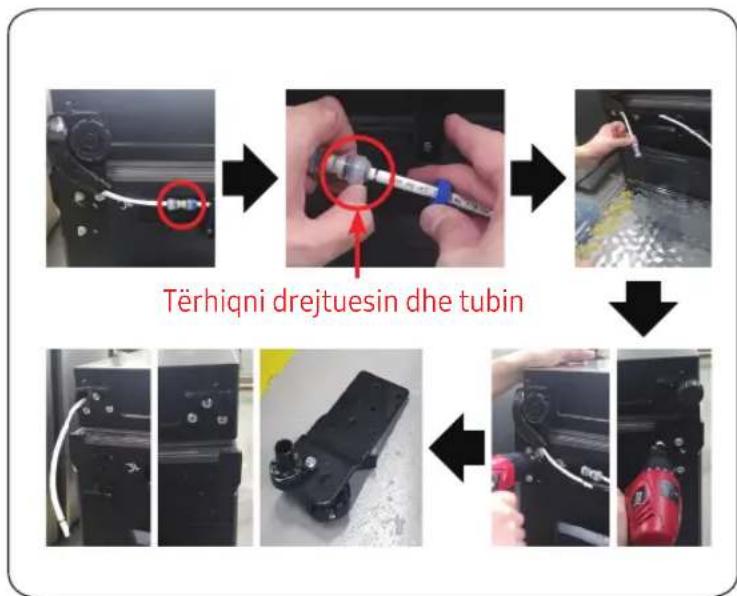

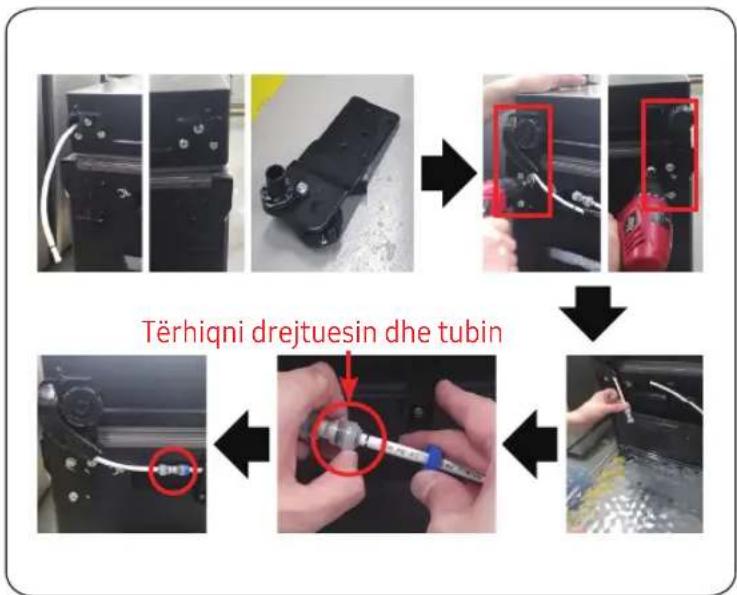

2. Lidhni tubin (Vetëm mentesha

3. Mblidhni ujin në tub.

(Vetëm mentesha e poshtme majtas) KUJDES

• Përpara se të kryeni veprimin emësipërm, sigurohuni që të hiqnikordonin elektrik. Tërhiqni drejtuesin dhe tubin Tërhiqni drejtuesin dhe tubin Mentesha e poshtmeMentesha e poshtme Mentesha e poshtmeMentesha e poshtme Ndërrimi i menteshësShqip - 153 Ndërrimi i menteshës Mentesha e poshtme [Montimi]

1. Montoni menteshën e poshtme

2. Vendoseni setin në këmbë.

• Duhet të kryhet nga më shumë se2persona.

• Përpara se të kryeni veprimin emësipërm, sigurohuni që të hiqnikordonin elektrik. Mentesha e poshtmeMentesha e poshtme Mentesha e poshtmeMentesha e poshtmeМакедонски - 154 Прирачник за сервисирање
