KASUTUSJUHEND RS65R5411B4 SAMSUNG

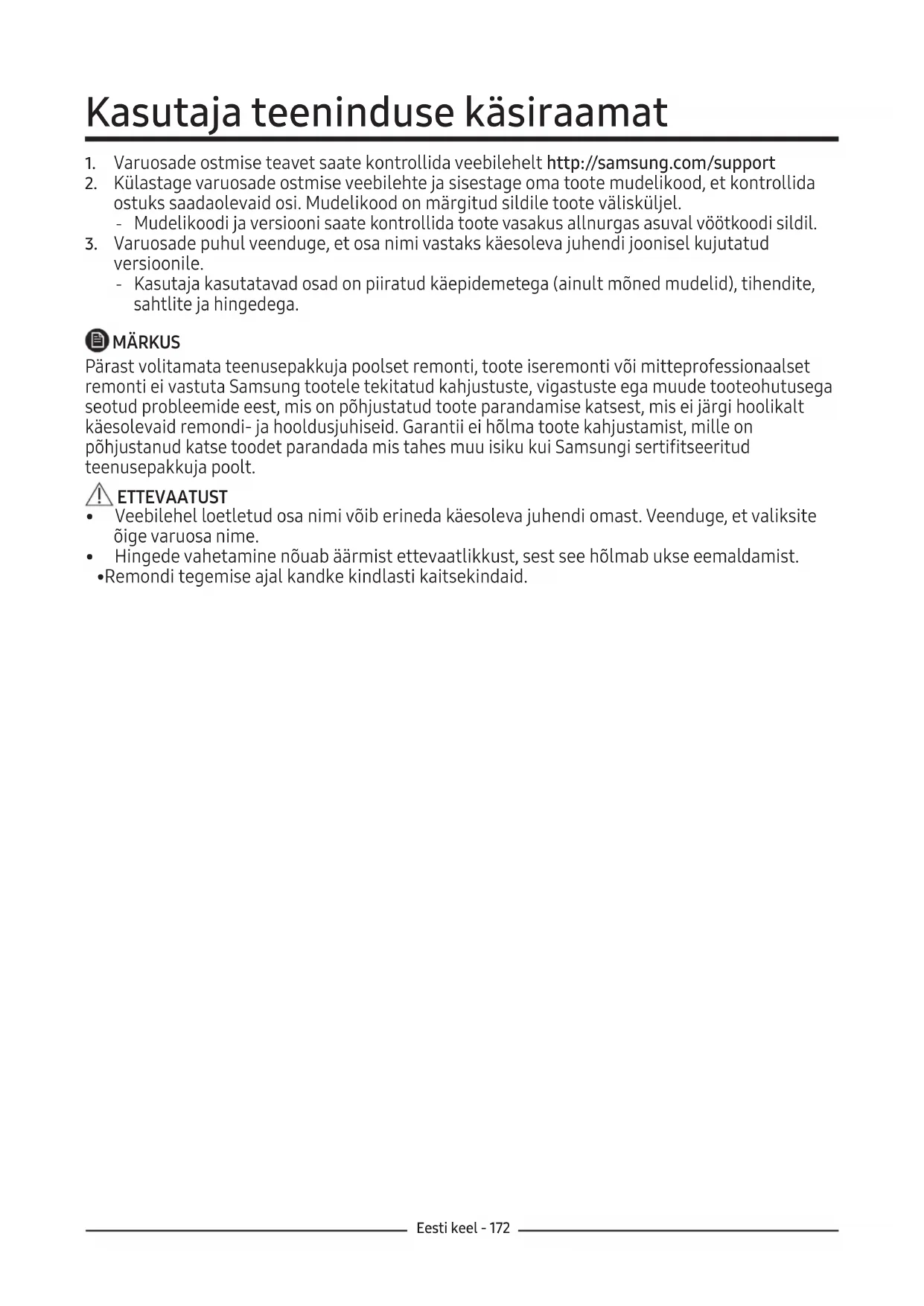

2. Külastage varuosade ostmise veebilehte ja sisestage oma toote mudelikood, et kontrollida

ostuks saadaolevaid osi. Mudelikood on märgitud sildile toote välisküljel. ‐ Mudelikoodi ja versiooni saate kontrollida toote vasakus allnurgas asuval vöötkoodi sildil.

3. Varuosade puhul veenduge, et osa nimi vastaks käesoleva juhendi joonisel kujutatud

versioonile. ‐ Kasutaja kasutatavad osad on piiratud käepidemetega (ainult mõned mudelid), tihendite, sahtlite ja hingedega. MÄRKUS Pärast volitamata teenusepakkuja poolset remonti, toote iseremonti või mitteprofessionaalset remonti ei vastuta Samsung tootele tekitatud kahjustuste, vigastuste ega muude tooteohutusega seotud probleemide eest, mis on põhjustatud toote parandamise katsest, mis ei järgi hoolikalt käesolevaid remondi- ja hooldusjuhiseid. Garantii ei hõlma toote kahjustamist, mille on põhjustanud katse toodet parandada mis tahes muu isiku kui Samsungi sertifitseeritud teenusepakkuja poolt. ETTEVAATUST

• Veebilehel loetletud osa nimi võib erineda käesoleva juhendi omast. Veenduge, et valiksite õige varuosa nime.

• Hingede vahetamine nõuab äärmist ettevaatlikkust, sest see hõlmab ukse eemaldamist.

• Remondi tegemise ajal kandke kindlasti kaitsekindaid.Eesti keel - 173 01 Ülemine hing (vasak ja parem) 02 Tihend (külmiku ja sügavkülmiku uks) 03 Sahtel (riiul ja korv) 04 Alumine hing (vasak ja parem) Külmiku tegelik pilt ja esitatud osad võivad erineda, sõltuvalt mudelist ja riigist.

04Eesti keel - 174 Tihendi asendamine ETTEVAATUST Veenduge, et kinnitaksite tihendi kindlalt. Vastasel juhul võib külmkapist pärinev külm õhk lekkida. Tihendi eemaldamine Avage uks ja eemaldage ukselt tihend. [Lahti võtmine]

Tihendi asendamine Kinnitage uus tihend külmkapi ukse külge. Veenduge, et uue tihendi ja ukse vahel ei oleks pilu. [Kokkupanek]

1. Lükake tihendi 4 nurka.

2. Lükake tihendi keskosa.

Tõmmake tihendit nurgast Lükake tihendi nurkaEesti keel - 175 Sahtli asendamine ETTEVAATUST Veenduge, et sahtel oleks monteerimise ajal korralikult soonde sisestatud. Sahtli eemaldamine Tõstke ettevaatlikult sahtli esiosa üles ja libistage see välja. Sahtlite uuesti kinnitamine Sahtlite kinnitamine järgib nende vastavate eemaldamissammude vastupidist järjekorda. Sahtlite kinnitamine järgib nende vastavate eemaldamissammude vastupidist järjekorda.Eesti keel - 176 Hinge asendamine Vajalikud tööriistad (pole esitatud) Philipsi kruvikeeraja Lamepeaga kruvikeeraja 11 mm mutrivõti 10 mm silmusvõti 8 mm silmusvõti 10 mm mutrivõti Hingede asendamiseks peate kõigepealt uksed eemaldama. ETTEVAATUST

• Uste eemaldamisel olge äärmiselt ettevaatlik, sest uksed on rasked.

• Enne hingede väljavahetamist pange uksekriimustuste vältimiseks põrandale pehme alus, näiteks papp.

• Kuna hingesid tuleb hoolikalt käsitseda ja asendada kahe või enama isiku abil, soovitame teil kutsuda professionaalse tehnilise teenistuse.

• Kui eemaldate hinge ilma ust kinni hoidmata, võib uks kukkuda ja põhjustada vigastusi.

• Veenduge, et võll oleks hingel korralikult pingutatud.

• Veenduge, et hing oleks kindlalt kapi külge kinnitatud.

• Veenduge, et juhtmekonnektorid oleksid õigesti ühendatud.

• Olge ettevaatlik, et mitte kahjustada juhtmeid ülemise katte kinnitamisel. HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt 2 inimest.

• Enne uste avamissuundade vahetamist ühendage toitejuhe lahti.Eesti keel - 177 Hinge asendamine Ülemine hing

1. Ühendage toitejuhe lahti ja

eemaldage Phillipsi kruvikeeraja abil 1 kattekruvi. Seejärel avage sügavkülmiku uksjatõmmake konkse külgedel, etkate vabastada. Tõstke kate enda poole, et see lahti võtta.

2. Ühendage kaks ülemist

korpusekinnitust lahti.

3. Eemaldage hinge hoidvad kolm polti.

4. Vabastage ülemine hing ukse

esiküljelt.Eesti keel - 178 Hinge asendamine Mudeli nimi näeb välja selline: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Keskmine hing (ainult 3-ukseline)

1. Pärast ülemise hinge vabastamist

võtke külmiku uks lahti.

2. Eemaldage hinge hoidvad kolm polti,

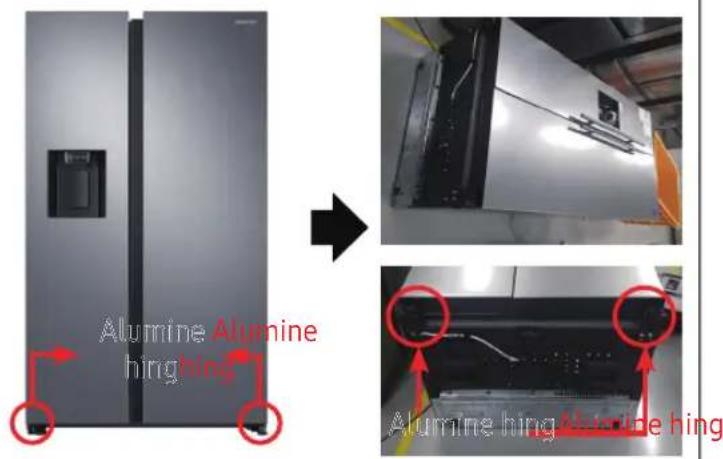

võtke keskmine hing lahtiEesti keel - 179 Alumine hing [Lahti võtmine]

1. Ühendage toitejuhe lahti.

• Töötama peab rohkem kui 2 inimest.

• Enne ülaltoodud toimingut võtke toitejuhe kindlasti pistikupesast välja. [Lahti võtmine]

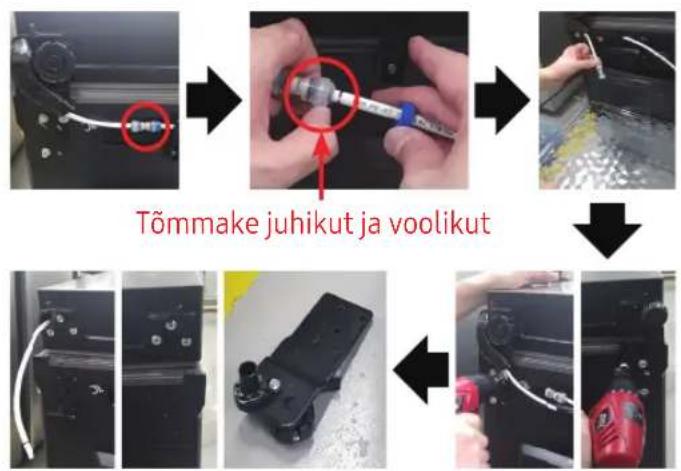

1. Ühendage voolik lahti.

(Ainult vasakpoolne alumine hing)

2. Laske vesi voolikust välja.

(Kasutage mutrivõtit või 10 mm silmusvõtit)

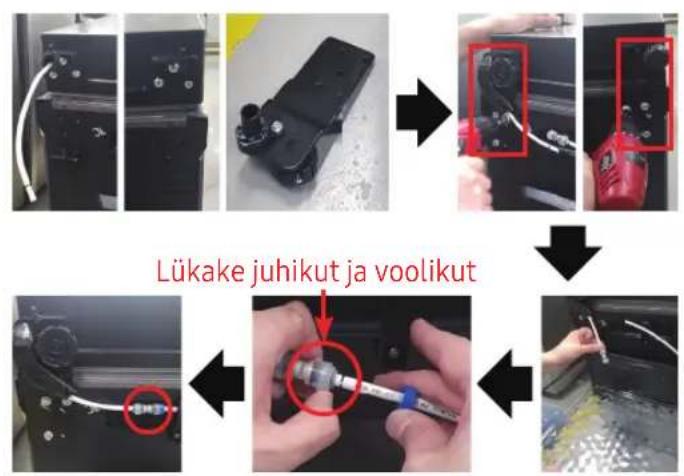

1. Monteerige alumine hinge põhja külge.

(Kasutage mutrivõtit või 10 mm silmusvõtit)

2. Ühendage voolik (ainult vasakpoolne

3. Laske vesi voolikusse.

(Ainult vasakpoolne alumine hing) ETTEVAATUST

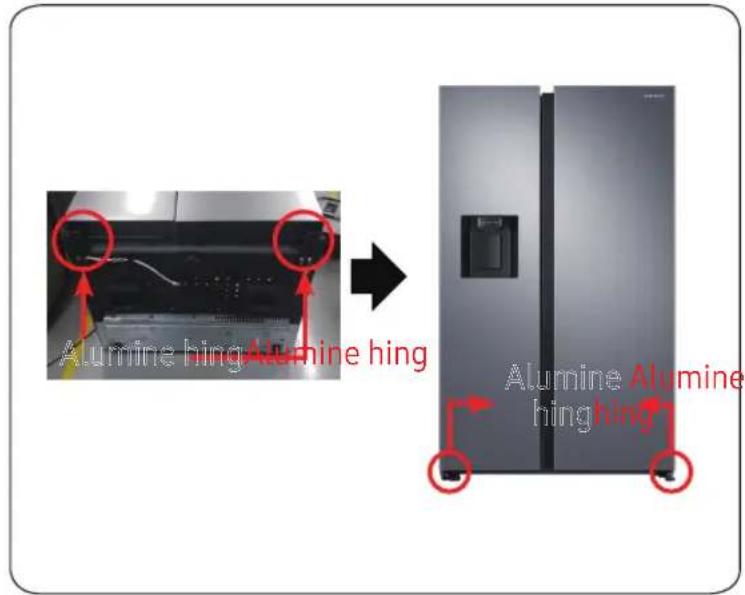

• Enne ülaltoodud toimingut võtke toitejuhe kindlasti pistikupesast välja. Tõmmake juhikut ja voolikut Lükake juhikut ja voolikut Alumine Alumine hinghing Alumine hingAlumine hing Hinge asendamineEesti keel - 180 Hinge asendamine Alumine hing [Kokkupanek]

• Töötama peab rohkem kui 2 inimest.
