KÄYTTÖOHJE RS65R5411B4 SAMSUNG

korpusekinnitust lahti.

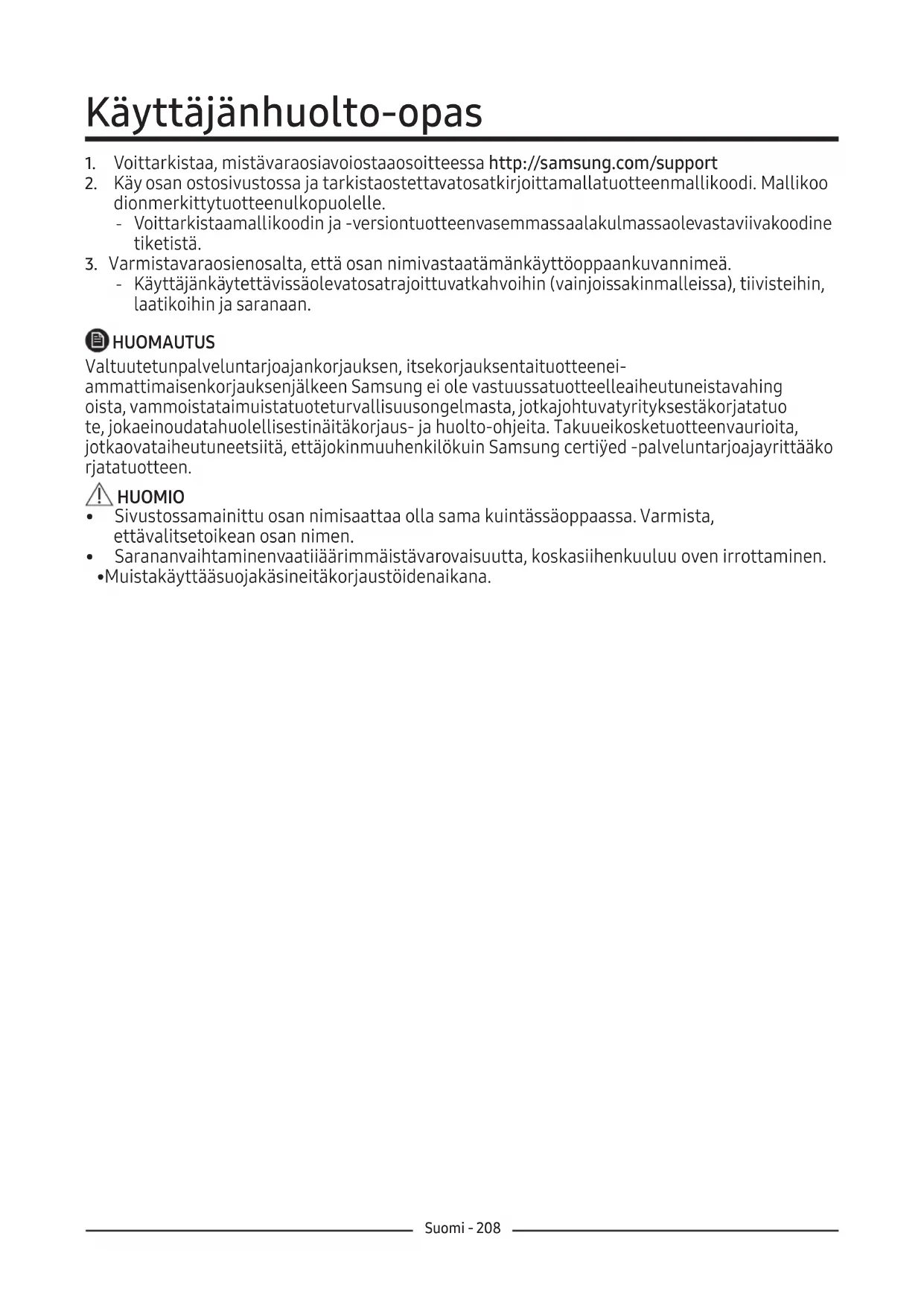

1. Voittarkistaa, mistävaraosiavoiostaaosoitteessa http://samsung.com/support

2. Käy osan ostosivustossa ja tarkistaostettavatosatkirjoittamallatuotteenmallikoodi. Mallikoo

dionmerkittytuotteenulkopuolelle. ‐ Voittarkistaamallikoodin ja -versiontuotteenvasemmassaalakulmassaolevastaviivakoodine tiketistä.

3. Varmistavaraosienosalta, että osan nimivastaatämänkäyttöoppaankuvannimeä.

‐ Käyttäjänkäytettävissäolevatosatrajoittuvatkahvoihin (vainjoissakinmalleissa), tiivisteihin, laatikoihin ja saranaan. HUOMAUTUS Valtuutetunpalveluntarjoajankorjauksen, itsekorjauksentaituotteenei- ammattimaisenkorjauksenjälkeen Samsung ei ole vastuussatuotteelleaiheutuneistavahing oista, vammoistataimuistatuoteturvallisuusongelmasta, jotkajohtuvatyrityksestäkorjatatuo te, jokaeinoudatahuolellisestinäitäkorjaus- ja huolto-ohjeita. Takuueikosketuotteenvaurioita, jotkaovataiheutuneetsiitä, ettäjokinmuuhenkilökuin Samsung certiÿed -palveluntarjoajayrittääko rjatatuotteen. HUOMIO

• Sivustossamainittu osan nimisaattaa olla sama kuintässäoppaassa. Varmista, ettävalitsetoikean osan nimen.

• Sarananvaihtaminenvaatiiäärimmäistävarovaisuutta, koskasiihenkuuluu oven irrottaminen.

• Muistakäyttääsuojakäsineitäkorjaustöidenaikana.Suomi - 209 01 Ylinsarana (Vasen ja oikea) 02 Tiiviste (Viite- ja fre-ovi) 03 Laatikko (Lokero ja kori) 04 Ala sarana (vasen ja oikea) Jääkaapintodellinenkuva ja osatvoivatvaihdellamallista ja maastariippuen.

04Suomi - 210 Tiivisteenvaihto HUOMIO Varmista, ettäkiinnitättiivistäntiukasti. Muussatapauksessajääkaapistavoivuotaakylmääilmaa. Tiivistysirrottaa Avaaovi ja irrotatiivisteovelta. [Purkaminen]

1. Vedätiivisteen 4 kulmaa.

2. Vedätiivistänkeskikohdasta.

Tiivisteenuusiminen Kiinnitäuusitiivistejääkaapinoveen. Varmista, etteiuudentiivisnän ja oven välillä ole rakoa. [Kokoonpano]

1. Työnnätiivisteenneljääkulmaa.

2. Työnnätiivistönkeskikohdasta.

Vedätiivisteenkulmasta Paina TiivisteenkulmaaSuomi - 211 Laatikonvaihto HUOMIO Tarkista, ettälaatikkoonasetettuoikeinkiskoonasennuksenaikana. Tiivistysirrottaa Nostalaatikonetuosaavarovasti ja liu'uta seulos. Laatikoidenkiinnittäminenuudelleen Laatikoidenkiinnittäminenuudelleennoudattaaniidenpoistovaiheidenkäänteistäjärjestystä. Laatikoidenkiinnittäminenuudelleennoudattaa niidenpoistovaiheidenkäänteistäjärjestystä.Suomi - 212 Sarananvaihto Tarvittavattyökalut (eitoimiteta) Philipsinruuvimeisseli Litteäpääinenruuvimeisseli 11 mm kiintoavain 10 mm hylsyavain 8 mm hylsyavain 10 mm kiintoavain Saranatonvaihdettavairrottamallaovetÿrst. HUOMIO

• Kun poistat ovia, ole erittäinvarovainen, koskaovetovatraskaita.

• Ennensarananvaihtamistaasetapehmeätyyny, kutenpahvi, oorille, jottaovieinaarmuuntu, kun asetatovet alas.

• Koskasaranatonkäsiteltävähuolellisesti ja korvattavakahdellataiuseammallahenkilöllä, suosittelemme, ettäsoitatammattitaitoistateknistäpalvelua.

• Jos irrotatsarananpitämälläoveakiinni, ovivoipudota ja aiheuttaavammoja.

• Varmista, ettäakseliontiukastikiinnisaranassa.

• Tarkista, ettäsaranaontiukastikiinnikaapissa.

• Varmista, ettäjohtoliittimetonkytkettyoikein.

• Varo vahingoittamastajohtoja, kun kiinnitätyläkantta. VAROITUS

• Jääkaapinkallistaminen/laskeminenvaatiivähintään 2 henkilöä.

• Irrotavirtajohtoennenovienkääntämistä.Suomi - 213 Sarananvaihto Ylinsarana

1. Irrotavirtajohto ja irrota

1peiteruuviristipäämeisselillä. Avaasittenpakastimenluukku ja löysääkansivetämälläkoukutsivuilta. Irrotakansinostamaankansisinuakohti.

2. Irrotakaksiyläkoteloa.

3. Irrotasaranaapitävätkolmepulttia.

4. Pura yläsana oven etuosasta.Suomi - 214

Sarananvaihto Mallinniminäyttäätältä: RS64R55**, RS64R56**, RS65R55***, RS65R56**, RS74R55*** RS75R56**, RS63R55**, RS63R56** Keskisarana (vain 3-ovinen)

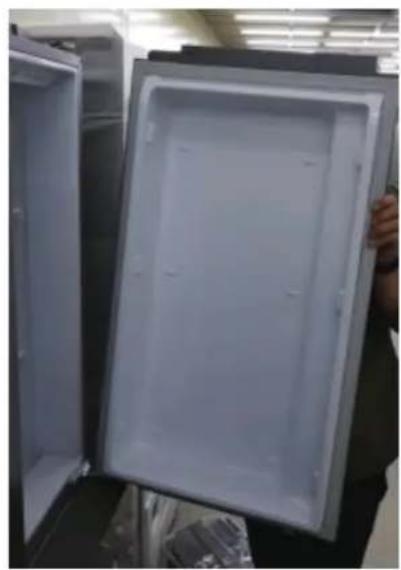

1. Kun yläsanaonpurettu,

purajääkaapinluukkuylös.

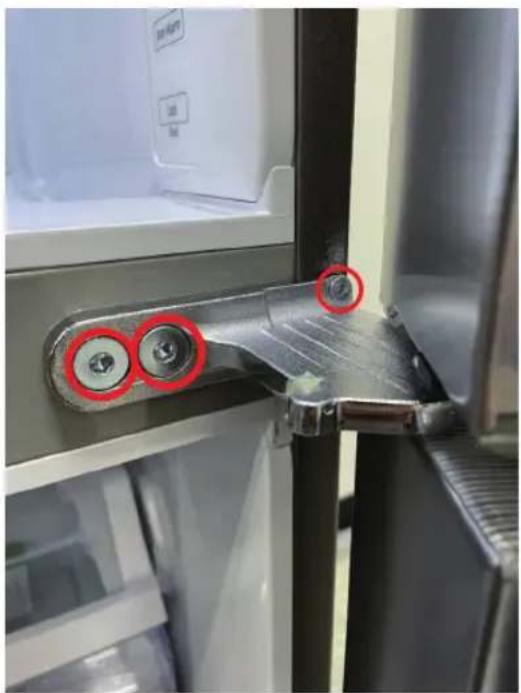

2. Irrotasaranaapitävätkolmepulttia,

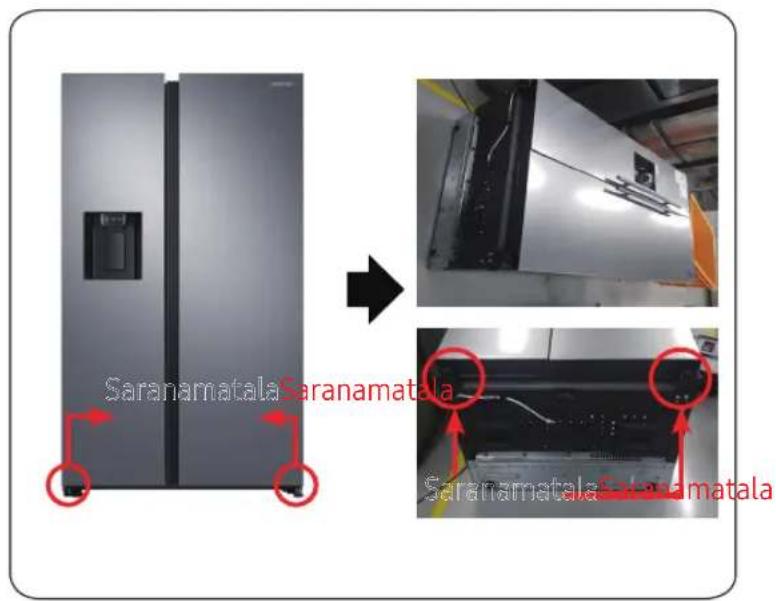

pura sarana-keskiosaSuomi - 215 Ala sarana [Purkaminen]

1. Irrotavirtajohto.

• Täytyytyöskennelläenemmänkuin 2henkilöä.

• Irrotavirtajohtopistorasiasta, ennenkuintoimityllä. [Purkaminen]

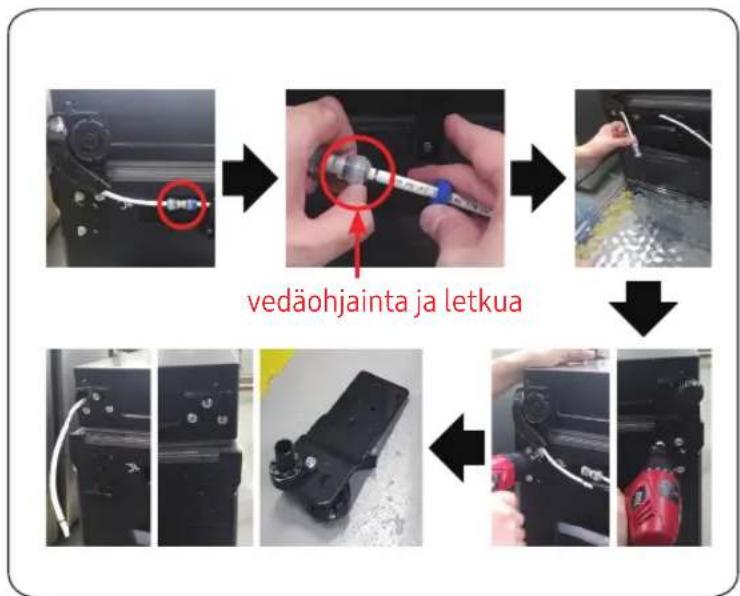

2. Poistovesiletkussa.

(Käytäkiintoavaintatai 10mm laatikkoavainta)

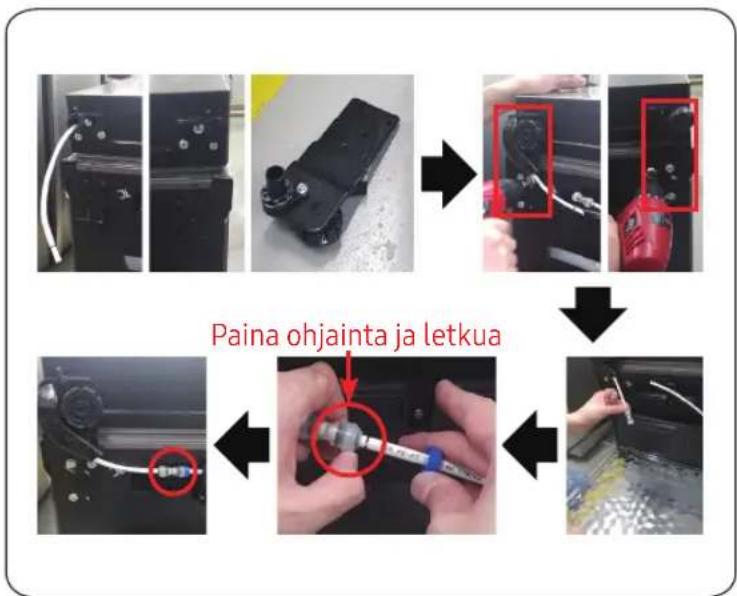

1. Kokoasaranamatalallepohjaan.

(Käytäkiintoavaintatai 10mm laatikkoavainta)

2. Liitäletku (vainsaranamatalavasen)

3. Asennavesiletkuun.

(Vainsaranamatalavasen) HUOMIO

• Irrotavirtajohtopistorasiastaennenylläo levantoiminnonsuorittamista. vedäohjainta ja letkua Paina ohjainta ja letkua SaranamatalaSaranamatala SaranamatalaSaranamatala SarananvaihtoSuomi - 216 Sarananvaihto Ala sarana [Kokoonpano]

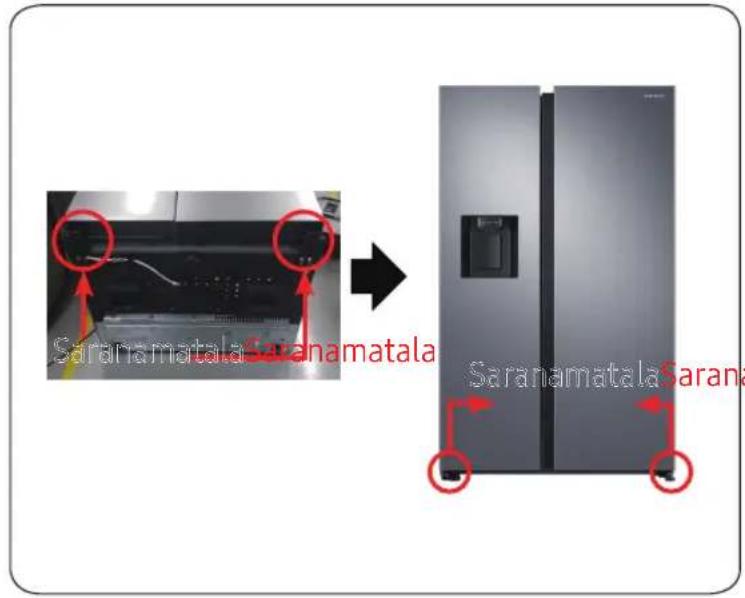

1. Asennasaranamatala R/L.

2. Laitasettipäälle.

• Täytyytyöskennelläenemmänkuin 2henkilöä.
