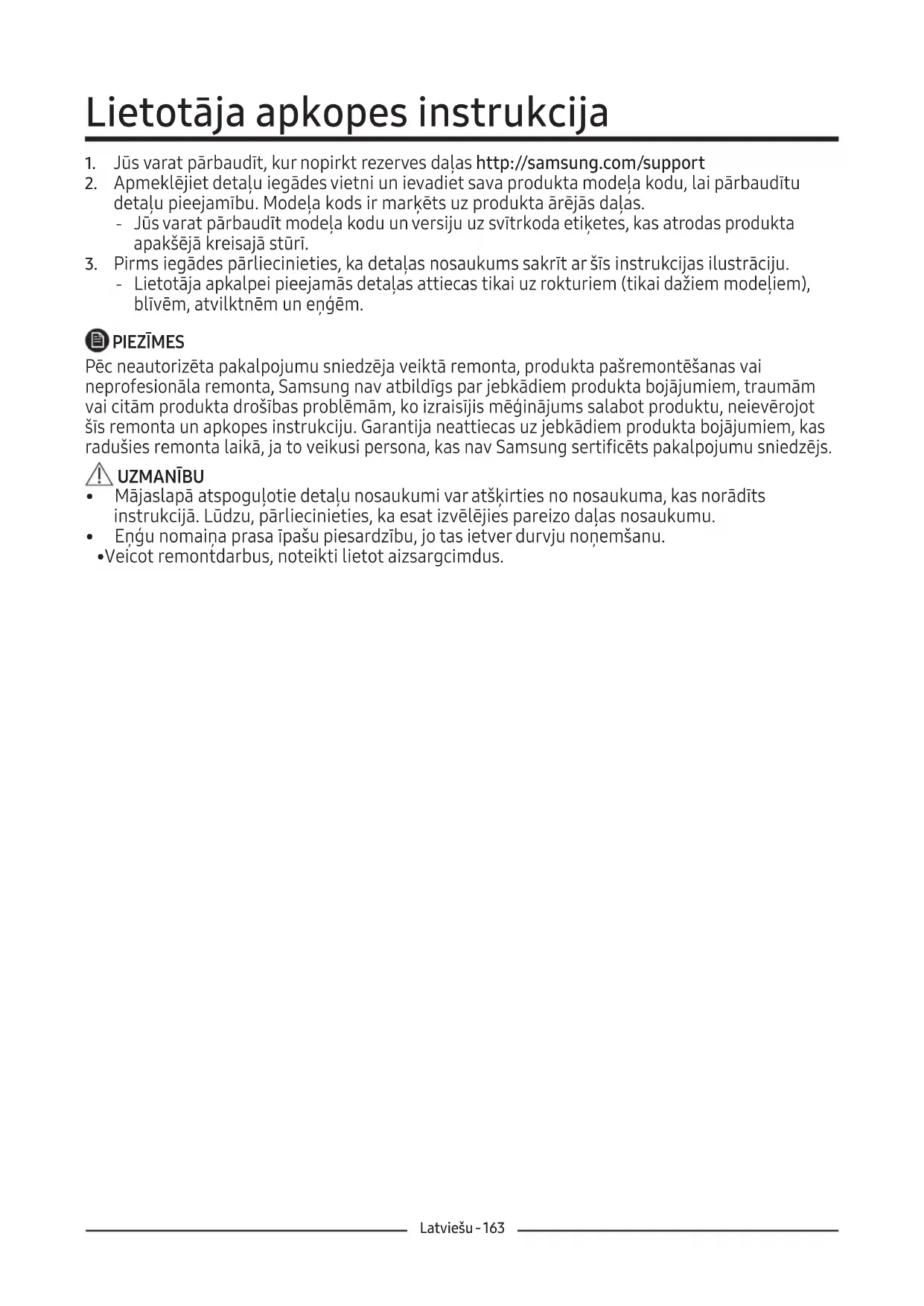

LIETOŠANAS INSTRUKCIJA RS65R5411B4 SAMSUNG

1. Jūs varat pārbaudīt, kur nopirkt rezerves daļas http://samsung.com/support

2. Apmeklējiet detaļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

detaļu pieejamību. Modeļa kods ir marķēts uz produkta ārējās daļas. ‐ Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda etiķetes, kas atrodas produkta apakšējā kreisajā stūrī.

3. Pirms iegādes pārliecinieties, ka detaļas nosaukums sakrīt ar šīs instrukcijas ilustrāciju.

‐ Lietotāja apkalpei pieejamās detaļas attiecas tikai uz rokturiem (tikai dažiem modeļiem), blīvēm, atvilktnēm un eņģēm. PIEZĪMES Pēc neautorizēta pakalpojumu sniedzēja veiktā remonta, produkta pašremontēšanas vai neprofesionāla remonta, Samsung nav atbildīgs par jebkādiem produkta bojājumiem, traumām vai citām produkta drošības problēmām, ko izraisījis mēģinājums salabot produktu, neievērojot šīs remonta un apkopes instrukciju. Garantija neattiecas uz jebkādiem produkta bojājumiem, kas radušies remonta laikā, ja to veikusi persona, kas nav Samsung sertificēts pakalpojumu sniedzējs. UZMANĪBU

• Mājaslapā atspoguļotie detaļu nosaukumi var atšķirties no nosaukuma, kas norādīts instrukcijā. Lūdzu, pārliecinieties, ka esat izvēlējies pareizo daļas nosaukumu.

• Eņģu nomaiņa prasa īpašu piesardzību, jo tas ietver durvju noņemšanu.

• Veicot remontdarbus, noteikti lietot aizsargcimdus.Latviešu - 164 01 Augšējā eņģe (Kreisā un Labā) 02 Blīve (Ledussk un Sald Durvis) 03 Atvilktne (Plaukts un Tvertne) 04 Apakšējā eņģe (Kreisā un Labā) Ledusskapja faktiskais attēls un sastāvdaļas var atšķirties atkarībā no modeļa un valsts.

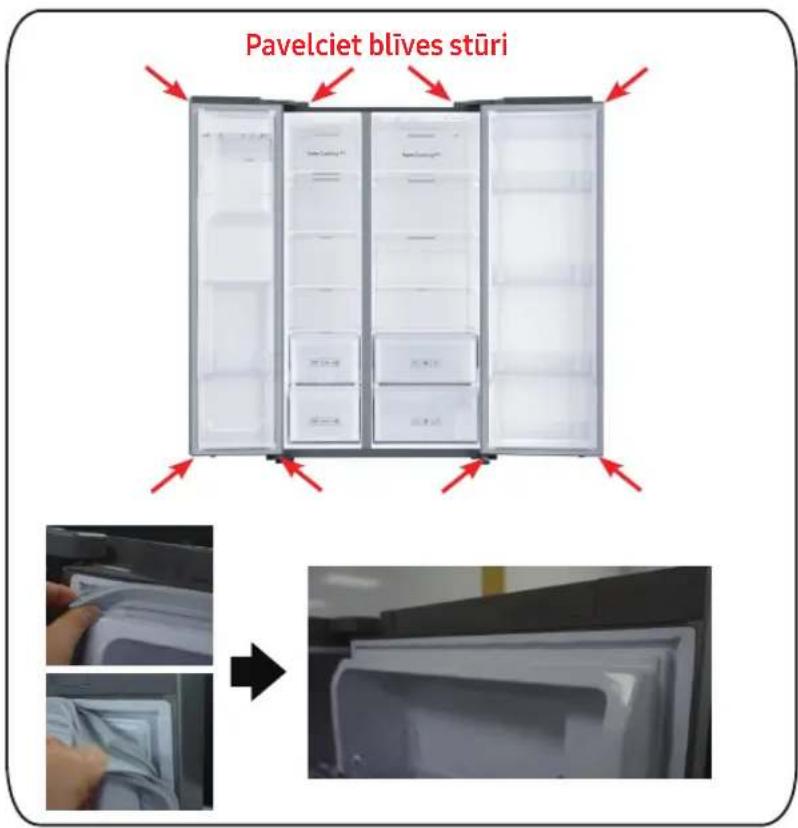

04Latviešu - 165 Blīvju nomaiņa UZMANĪBU Pārliecinieties, ka stingri piestiprināt blīvi. Pretējā gadījumā no ledusskapja var noplūst aukstais gaiss. Lai noņemtu blīvi Atveriet durvis un noņemiet blīvējumu no durvīm. [Demontāža]

1. Pavelciet 4 blīves stūrus.

2. Pavelciet blīves vidu.

Lai nomainītu blīvi Piestipriniet jauno blīvi ledusskapja durvīm. Pārliecinieties, ka starp jaunajiem stiprinājumiem un durvīm nav atstarpes. [Montāža]

1. Piespiediet 4 blīves stūrus.

2. Piespiediet blīves vidu.

Pavelciet blīves stūri Piespiediet blīves stūriLatviešu - 166 Atvilktņu nomaiņa UZMANĪBU Pārbaudiet vai montāžas laikā atvilktne ir pareizi ievietota sliedē. Lai noņemtu blīvi Uzmanīgi paceliet atvilktnes priekšpusi un izvelciet to. Lai piestiprinātu atvilktnes Lai piestiprinātu atvilktnes, izmantojiet to noņemšanas soļus apgrieztā secībā. Lai piestiprinātu atvilktnes, izmantojiet to noņemšanas soļus apgrieztā secībā.Latviešu - 167 Eņģu nomaiņa Nepieciešamie instrumenti (nav iekļauti) Phillips skrūvgriezis Plakangalvas skrūvgriezis 11mm uzgriežņu atslēga 10 mm muciņu uzgriežņu atslēga 8 mm muciņu uzgriežņu atslēga 10mm uzgriežņu atslēga Lai nomainītu eņģes, vispirms ir jānoņem durvis. UZMANĪBU

• Noņemot durvis, ievērojiet īpašu piesardzību, jo durvis ir smagas.

• Pirms eņģu nomaiņas nolieciet uz grīdas kādu mīkstinājumu, piemēram, kartonu, lainovērstu durvju skrāpējumus, noliekot durvis uz grīdas.

• Par cik ar eņģēm jārīkojas uzmanīgi, tās jāmaina divām vai vairāk personām, tādēļ iesakām piezvanīt profesionālam tehniskajam servisam.

• Ja noņemat eņģi, neturot durvis, durvis var nokrist un izraisīt traumas.

• Pārliecinieties, ka vārpsta ir cieši pievilkta uz eņģes.

• Pārbaudiet, vai eņģe ir cieši piestiprināta pie korpusa.

• Pārliecinieties, vai vadu savienotāji ir pareizi pievienoti.

• Stiprinot augšējo vāku, uzmanieties, lai nesabojātu vadus.

• Ledusskapja pārvietošanai/ novietošanai nepieciešami vismaz 2 cilvēki.

• Pirms durvju maiņas, atvienojiet strāvas vadu.Latviešu - 168 Eņģu nomaiņa Augšējā eņģe

1. Atvienojiet strāvas vadu un ar Phillips

skrūvgriezi noņemiet 1 vāka skrūvi. Pēc tam atveriet saldētavas durvis unpavelciet aiz āķiem sānos, laiatbrīvotu vāku. Paceliet vāku pret sevi, lai to noņemtu.

2. Atvienojiet divus augšējos korpusus.

3. Izņemiet trīs skrūves, kas tur eņģi.

4. Demontējiet augšējo eņģi no durvju

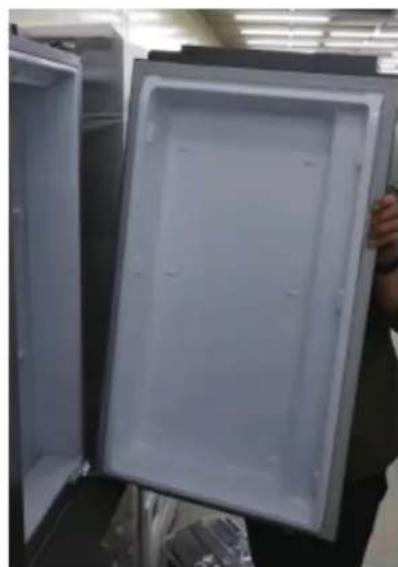

priekšpuses.Latviešu - 169 Eņģu nomaiņa Modeļa nosaukums izskatās šādi: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Vidus eņģe (tikai 3 durvju)

1. Pēc tam izjauciet augšējo labo eņģi,

noņemiet ledusskapja durvis uz augšu.

2. Izņemiet trīs skrūves, kas tur eņģi,

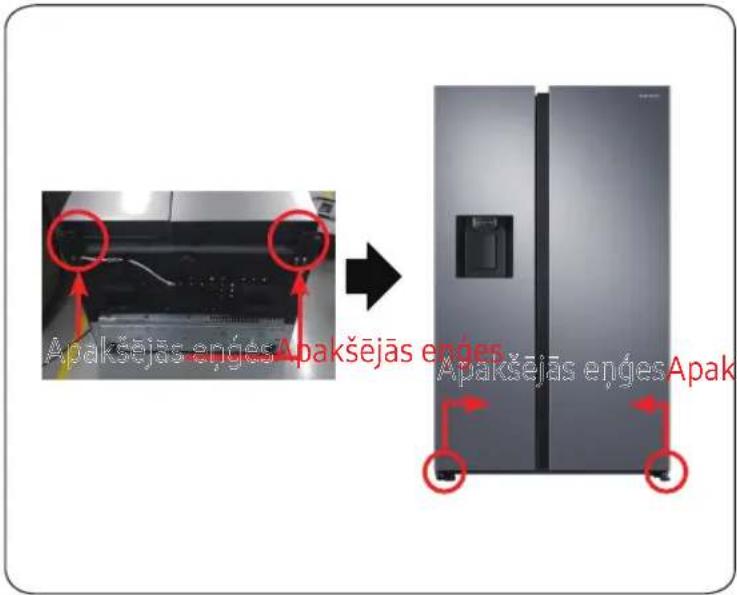

izjauciet eņģes vidusdaļuLatviešu - 170 Apakšējā eņģe [Demontāža]

1. Atvienojiet strāvas vadu.

2. Novietojiet ierīci guļus.

• Jāstrādā vairāk nekā 2 cilvēkiem.

• Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu. [Demontāža]

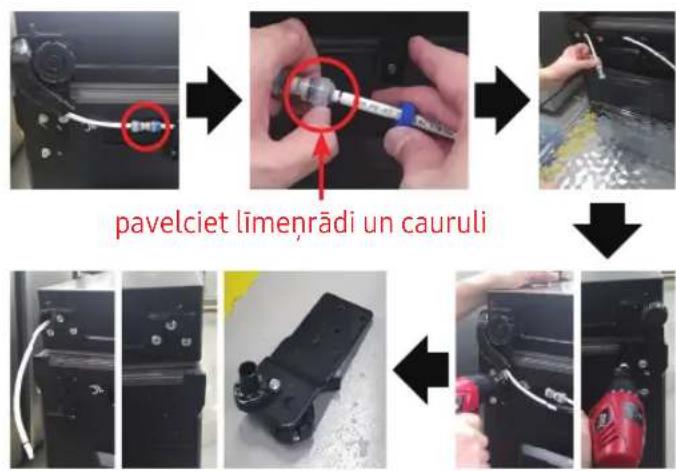

1. Atvienojiet cauruli.

(Tikai kreiso apakšējo eņģi)

2. Iztukšojiet ūdens padeves cauruli.

(Tikai kreiso apakšējo eņģi)

3. Izņemiet skrūvi (3ea).

(Izmantojot uzgriežņu atslēgu vai 10mm muciņu uzgriežņu atslēgu)

4. Noņemiet apakšējo eņģi R/L.

1. Uzstādiet eņģi pie apakšas.

(Izmantojot uzgriežņu atslēgu vai 10mm muciņu uzgriežņu atslēgu)

(Tikai kreiso apakšējo eņģi) UZMANĪBU

• Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu. pavelciet līmeņrādi un cauruli Pastumiet līmeņrādi un cauruli Apakšējās eņģesApakšējās eņģes Apakšējās eņģesApakšējās eņģes Eņģu nomaiņaLatviešu - 171 Eņģu nomaiņa Apakšējā eņģe [Montāža]

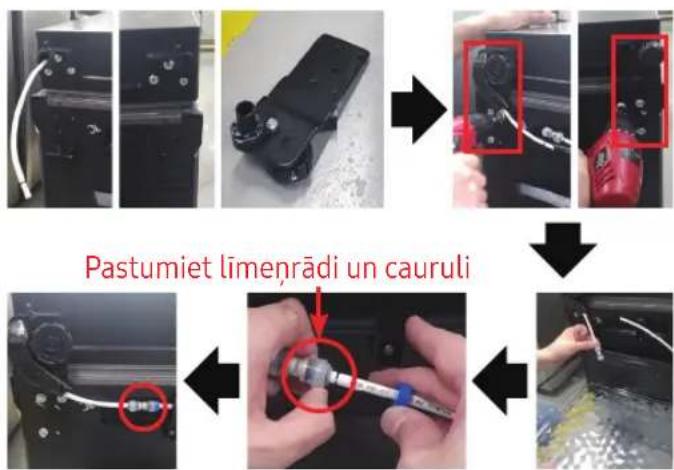

1. Montējiet apakšējo eņģi R/L.

• Jāstrādā vairāk nekā 2 cilvēkiem.

• Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu. Apakšējās eņģesApakšējās eņģes Apakšējās eņģesApakšējās eņģesEesti keel - 172 Kasutaja teeninduse käsiraamat
