NÁVOD NA OBSLUHU RS65R5411B4 SAMSUNG

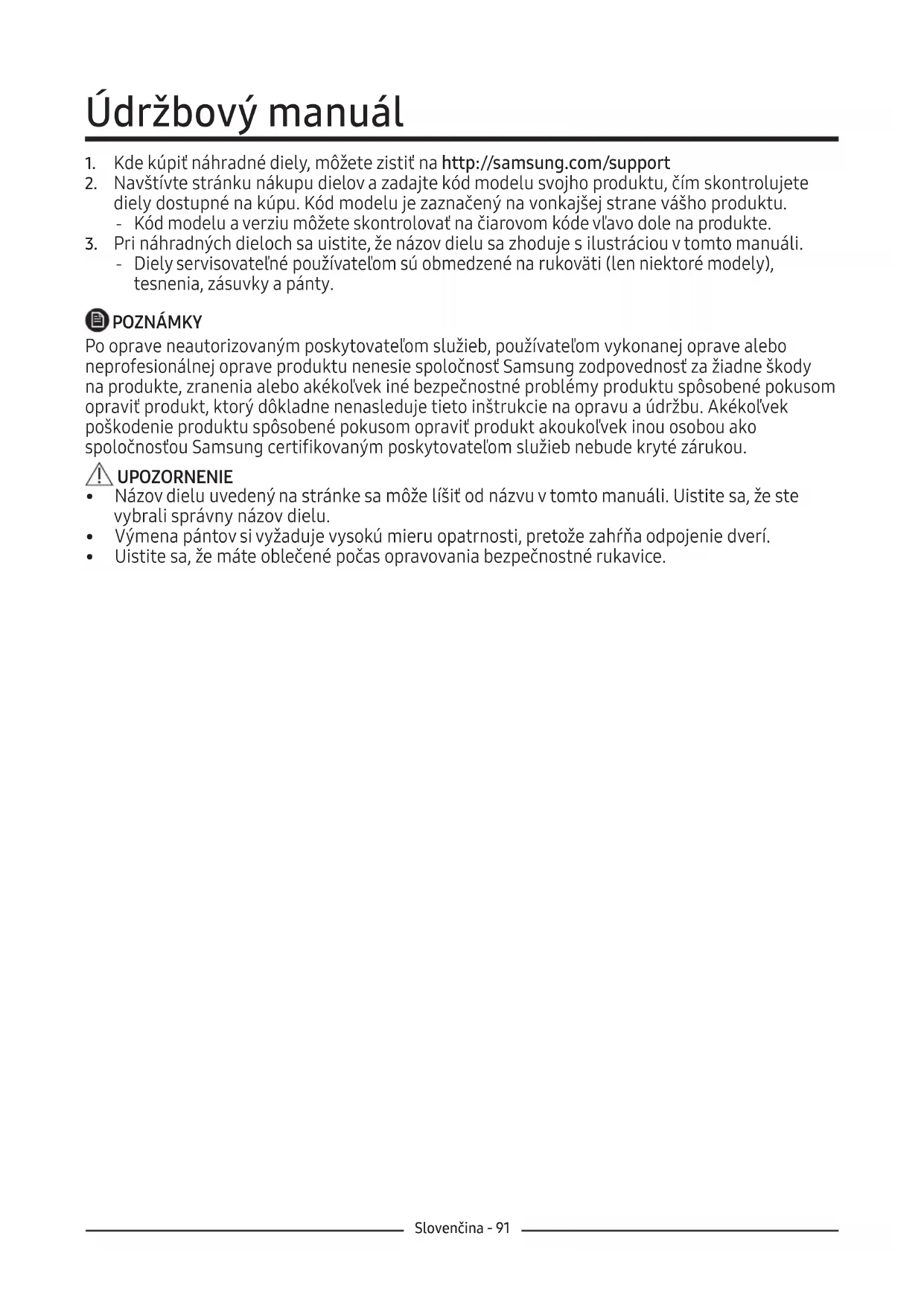

1. Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support

2. Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím skontrolujete

diely dostupné na kúpu. Kód modelu je zaznačený na vonkajšej strane vášho produktu. ‐ Kód modelu a verziu môžete skontrolovať na čiarovom kóde vľavo dole na produkte.

3. Pri náhradných dieloch sa uistite, že názov dielu sa zhoduje s ilustráciou v tomto manuáli.

‐ Diely servisovateľné používateľom sú obmedzené na rukoväti (len niektoré modely), tesnenia, zásuvky a pánty. POZNÁMKY Po oprave neautorizovaným poskytovateľom služieb, používateľom vykonanej oprave alebo neprofesionálnej oprave produktu nenesie spoločnosť Samsung zodpovednosť za žiadne škody naprodukte, zranenia alebo akékoľvek iné bezpečnostné problémy produktu spôsobené pokusom opraviť produkt, ktorý dôkladne nenasleduje tieto inštrukcie na opravu a údržbu. Akékoľvek poškodenie produktu spôsobené pokusom opraviť produkt akoukoľvek inou osobou ako spoločnosťou Samsung certifikovaným poskytovateľom služieb nebude kryté zárukou. UPOZORNENIE

• Názov dielu uvedený na stránke sa môže líšiť od názvu v tomto manuáli. Uistite sa, že ste vybrali správny názov dielu.

• Výmena pántov si vyžaduje vysokú mieru opatrnosti, pretože zahŕňa odpojenie dverí.

• Uistite sa, že máte oblečené počas opravovania bezpečnostné rukavice.Slovenčina - 92 01 Vrchný pánt (ľavý a pravý) 02 Tesnenie (dvere chladničky a mrazničky) 03 Zásuvka (podnos a kôš) 04 Spodný pánt (ľavý a pravý) Skutočný obrázok a dodané diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

04Slovenčina - 93 Výmeny tesnenia UPOZORNENIE Uistite sa, že ste tesnenie pevne pripojili. V opačnom prípade by mohol z chladničky unikať studený vzduch. Odstránenie tesnenia Otvorte dvere a odstráňte tesnenie z dverí. [Demontáž]

Výmena tesnenia Pripojte nové tesnenie na dvere chladničky. Zabezpečte, aby medzi novým tesnením a dverami nebola žiadna diera. [Montáž]

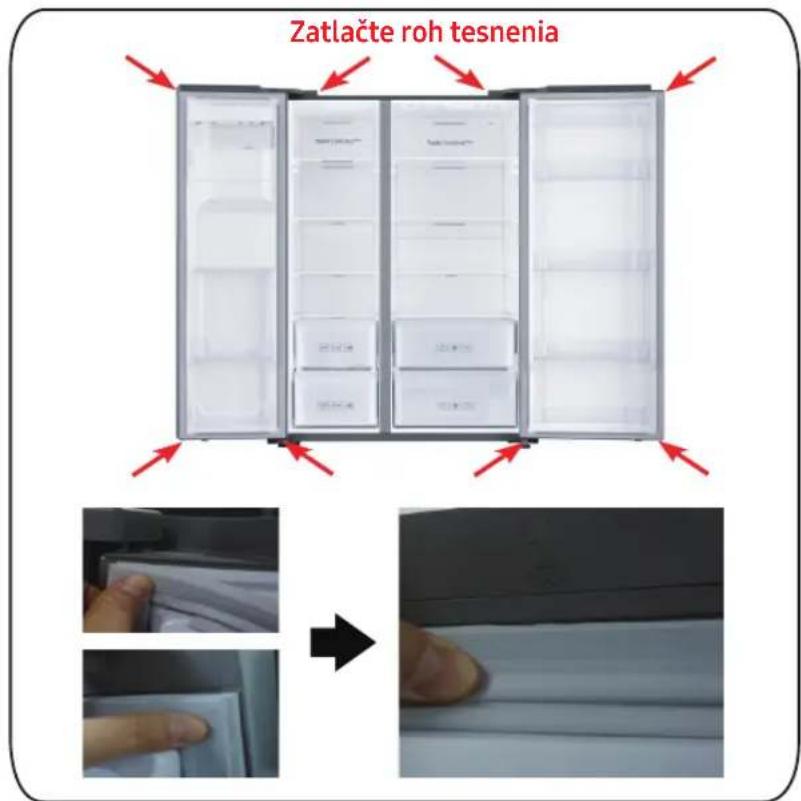

Potiahnite roh tesnenia Zatlačte roh tesneniaSlovenčina - 94 Výmena zásuvky UPOZORNENIE Počas montáže skontrolujte, či je zásuvka riadne zasunutá do koľajnice. Odstránenie tesnenia Jemne nadvihnite prednú časť zásuvky avysuňte ju. Znovupripojenie zásuviek Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky. Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.Slovenčina - 95 Výmena pántov Potrebné nástroje (nedodávané) Skrutkovač Philips Skrutkovač s plochou hlavou Maticový kľúč 11 mm Nástrčkový kľúč 10 mm Nástrčkový kľúč 8 mm Maticový kľúč 10 mm Ná výmenu pántov musíte najprv odstrániť dvere. UPOZORNENIE

• Pri odstraňovaní dverí postupujte so zvýšenou opatrnosťou, pretože dvere sú ťažké.

• Pred výmenou pántov umiestnite na podlahu mäkkú podložku, ako napríklad kartón, aby ste zabránili vzniku škrabancov na dverách počas pokladania dverí dole.

• Keďže s pántami je potrebné zaobchádzať opatrne a výmena si vyžaduje dve osoby alebo viac, odporúčame vám zavolať profesionálny technický servis.

• Ak pánty odstránite bez držania dverí, dvere môžu spadnúť a spôsobiť zranenie.

• Uistite sa, že drôtové konektory sú správne pripojené.

• Buďte opatrní, aby ste pri upevňovaní vrchného krytu nepoškodili drôty. VAROVANIE

• Nakláňanie/kladenie dolu chladničky si vyžaduje minimálne 2 ľudí.

4. Demontujte vrchný pánt z prednej

• Vyžaduje spoluprácu viac ako 2 ľudí.

• Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený. [Demontáž]

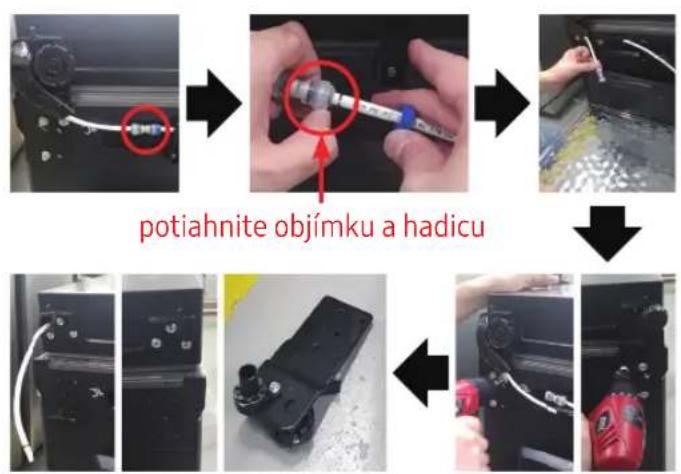

(Len ľavý spodný pánt)

2. Vypustite vodu z hadice.

(Len ľavý spodný pánt)

3. Odstráňte skrutku(3ea).

(Použitím maticového kľúča alebo Box kľúča 10mm)

4. Odstráňte spodný pánt P/Ľ.

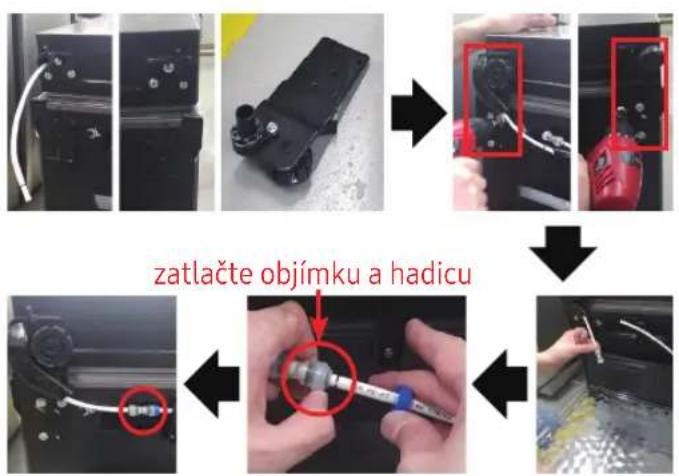

1. Zmontujte spodný pánt na spodku.

(Použitím maticového kľúča alebo Box kľúča 10mm)

2. Pripojte hadicu (len ľavý spodný pánt)

3. Napustite vodu do hadice.

(Len ľavý spodný pánt) UPOZORNENIE

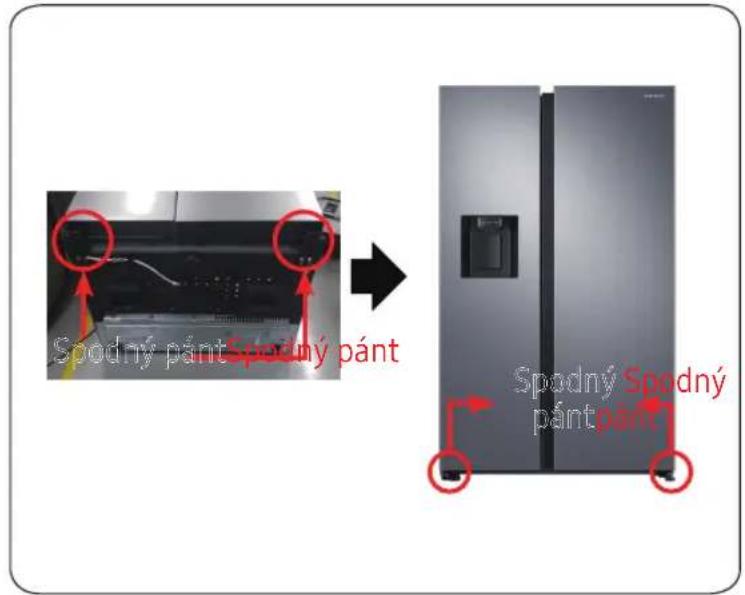

• Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený. potiahnite objímku a hadicu zatlačte objímku a hadicu Spodný Spodný pántpánt Spodný pántSpodný pánt Výmena pántovSlovenčina - 99 Výmena pántov Spodný pánt [Montáž]

• Vyžaduje spoluprácu viac ako 2 ľudí.

• Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený. Spodný Spodný pántpánt Spodný pántSpodný pántRomână - 100 Manual de service pentru utilizator
