КОРИСНИЧКИ ПРИРАЧНИК RS65R5411B4 SAMSUNG

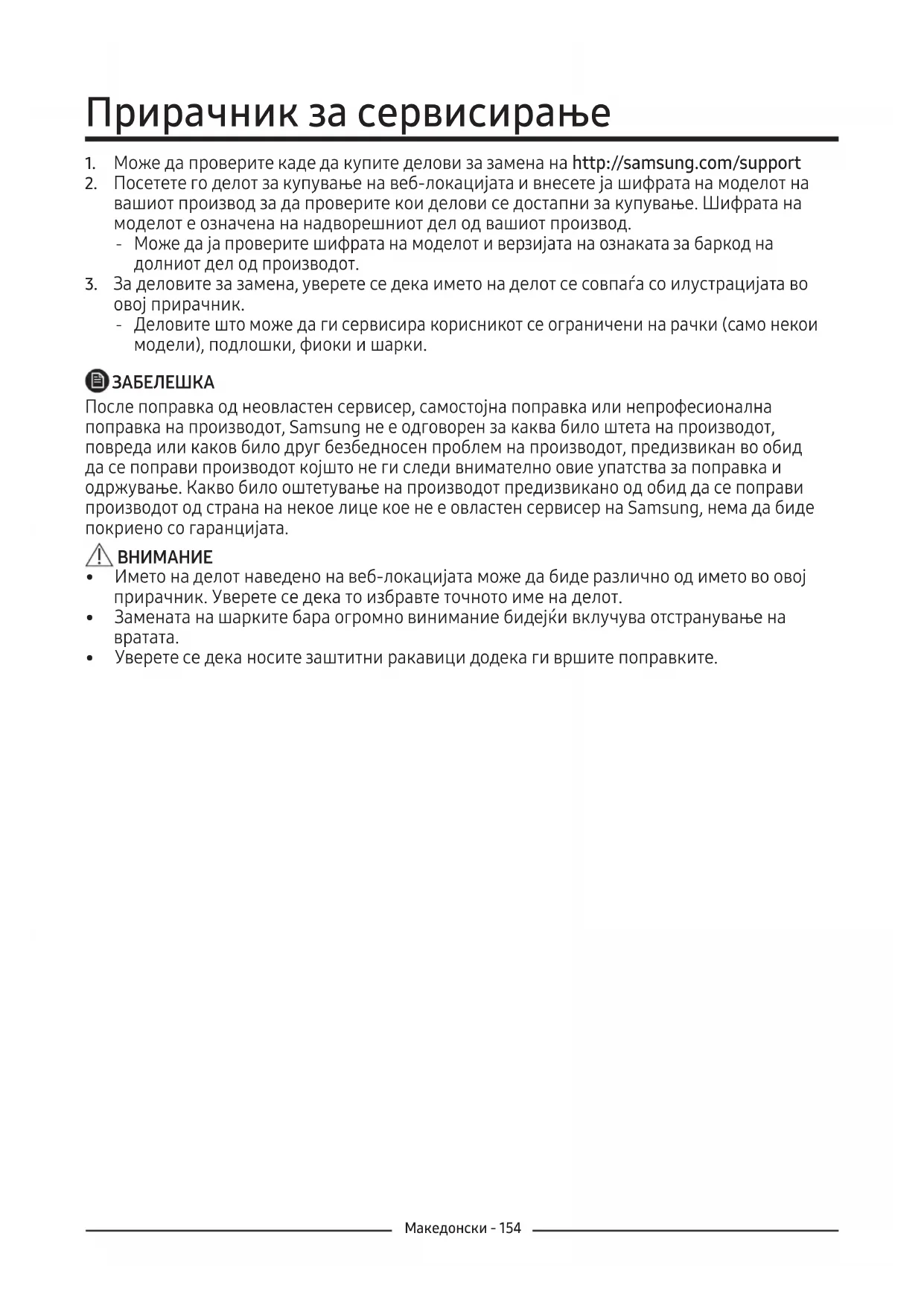

2. Посетете го делот за купување на веб-локацијата и внесете ја шифрата на моделот на

вашиот производ за да проверите кои делови се достапни за купување. Шифрата на моделот е означена на надворешниот дел од вашиот производ. ‐ Може да ја проверите шифрата на моделот и верзијата на ознаката за баркод на долниот дел од производот.

3. За деловите за замена, уверете се дека името на делот се совпаѓа со илустрацијата во

овој прирачник. ‐ Деловите што може да ги сервисира корисникот се ограничени на рачки (само некои модели), подлошки, фиоки и шарки.

После поправка од неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, повреда или каков било друг безбедносен проблем на производот, предизвикан во обид да се поправи производот којшто не ги следи внимателно овие упатства за поправка и одржување. Какво било оштетување на производот предизвикано од обид да се поправи производот од страна на некое лице кое не е овластен сервисер на Samsung, нема да биде покриено со гаранцијата.

• Името на делот наведено на веб-локацијата може да биде различно од името во овој прирачник. Уверете се дека то избравте точното име на делот.

• Замената на шарките бара огромно винимание бидејќи вклучува отстранување на

• Уверете се дека носите заштитни ракавици додека ги вршите поправките.Македонски - 155 01 Горна шарка (Лево и Десно) 02 Подлошка (Ref и Fre Врата) 03 Фиока (Полица и Корпа) 04 Долна шарка (Лево и Десно) Вистинскиот изглед и дадените делови од фрижидерот може да се разликуваат, во зависност од моделот и земјата.

04Македонски - 156 Замена на подлошка

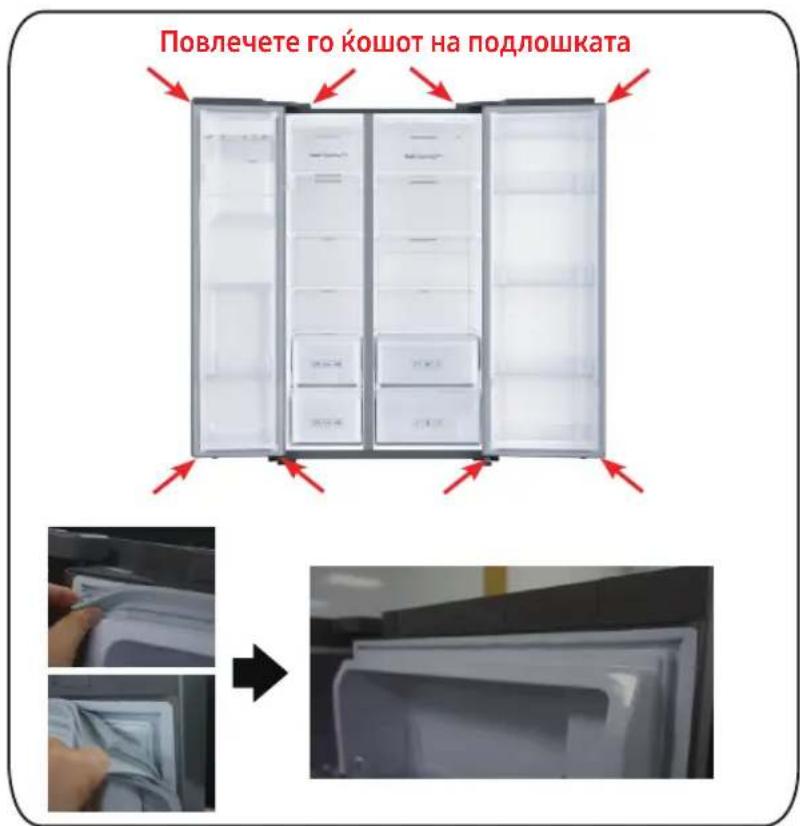

Уверете се дека цврсто сте ја прикачиле подлошката. Во спротивно, студениот воздух од фрижидерот може да протече. Да ја отстраните подлошката Отворете ја вратата и тргнете ја подлошката од вратата. [Расклопување]

1. Повлечете ги 4 ќошиња од

2. Повлечете го центарот на

подлошката. Да ја замените подлошката Прикачете нова подлошка навратата од фрижидерот. Уверете се дека нема празен простор помеѓу новата подлошка

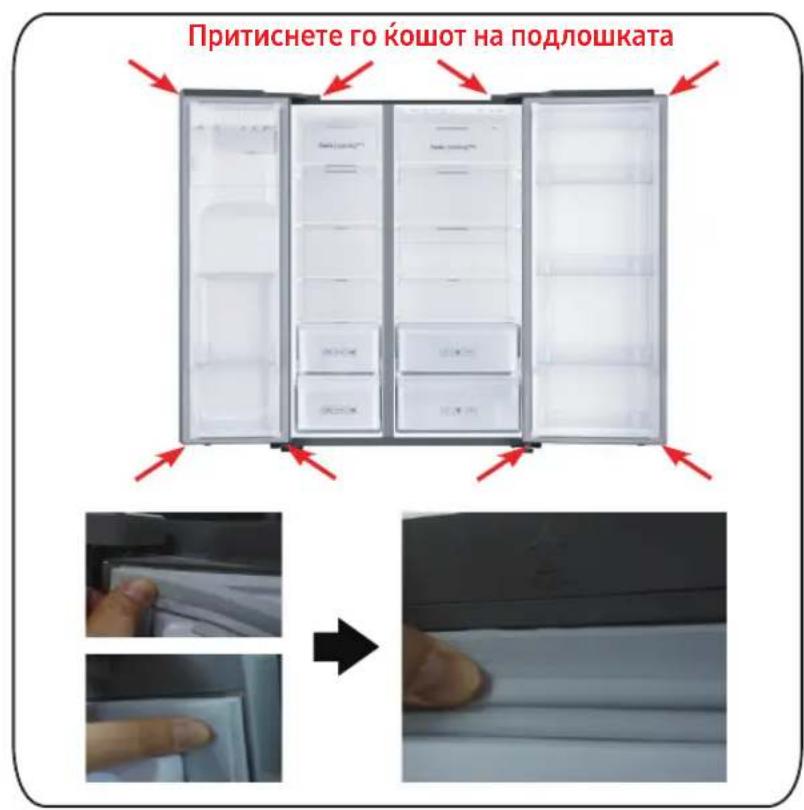

1. Притиснете ги 4 ќошиња на

2. Притиснете го центарот на

подлошката. Повлечете го ќошот на подлошката Притиснете го ќошот на подлошкатаМакедонски - 157 Замена на фиока

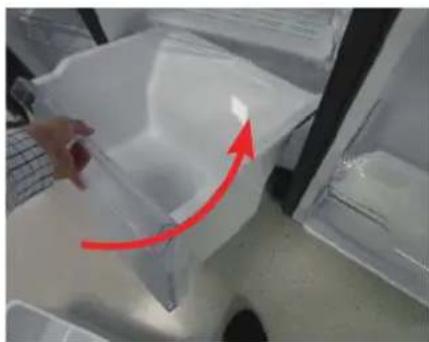

Проверете дали фиоката е правилно поставена во жлебот во текот на монтирањето. Да ја отстраните подлошката Нежно подигнете го предниот дел од фиоката и извлечете ја надвор. Повторно да ги вратите фиоките Повторното враќање на фиоките се врши по обратен редослед од стапките за остранување на

Повторното враќање на фиоките се врши по обратен редослед од стапките за остранување на фиоките.Македонски - 158 Замена на шарки Потребни алати (не се испорачани) Philips шрафцигер Рамен шрафцигер 11 мм клуч 10 мм наглавен/ универзален клуч 8 мм наглавен/ универзален клуч 10 мм клуч За да ги замените шарките, мора прво да ги отстраните вратите.

• Кога ќе ги отстранувате вратите, бидете исклучително претпазливи бидејќи вратите се

• Пред да ги замените шарките, ставете мек предмет како што е картон на вратата за да спречите гребење на вратата кога ќе ја тргнете надолу.

• Бидејќи со шарките мора да се ракува внимателно и да се заменат од страна на две лица, препорачуваме да повикате професионален технички сервис.

• Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да предизвика повреда.

• Уверете се дека дршката е цврсто закачена на шарката.

• Проверете дали шарката е цврсто закачена на куќиштето.

• Проверете дали жиците се правилно поврзани.

• Внимавајте да не ги оштетите жиците кога ја зацврстувате горниот дел. ПРЕДУПРЕДУВАЊЕ

• За да го накривите/положите на под фрижидерот потребни се најмалку 2 лица.

• Исклучете го кабелот за напојување пред да ги менувате вратите.Македонски - 159 Замена на шарки Горна шарка

1. Откачете го кабелот за напојување,

и отстранете еден од шрафовите со користење на Phillips шрафцигер. Потоа, отворете ја вратата на замрзнувачот и повлечете ги закачалките од страните за да сеолабави поклопецот. Подигнете го поклопецот кон вас за да го откачете.

2. Откачете ги двете горни куќишта.

3. Отстранете ги трите навртки што ја

4. Расклопете ја горната шарка од

предниот дел на вратата.Македонски - 160 Замена на шарки Името на моделот изгледа вака: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Средна шарка (Само за 3-врата)

1. Откако ќе ја расклопите горната

шарка, расклопете ја вратата на фрижидерот.

2. Отстранете ги трите навртки што

ја држат шарката, расклопете ја средната шаркаМакедонски - 161 Долна шарка [Расклопување]

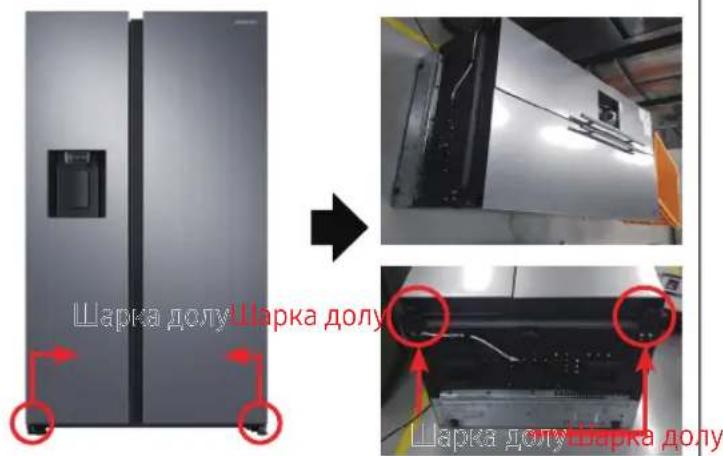

1. Исклучето го кабелот за напојување.

2. Положете го сетот долу

• Мора да работат повеќе од 2 лица.

• Уверете се дека кабелот за напојување е исклучен пред да ја извршувате горенаведената

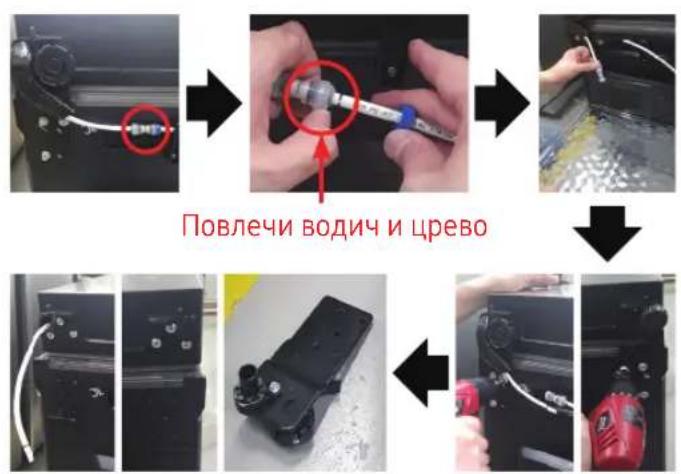

1. Откачете го цревото.

(Само шарката долу лево)

2. Извадете ја водата од цревото.

(Само шарката долу лево)

3. Отстранете навртка(3ea).

(Со користење на клуч или 10 мм

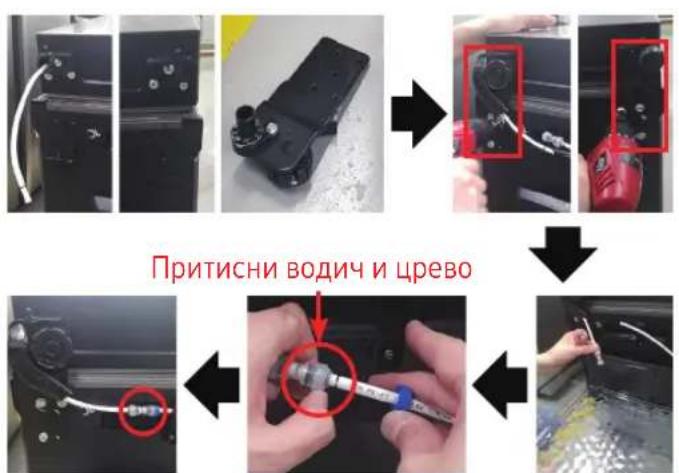

1. Монтирајте шарка долу на долен дел.

(Со користење на клуч или 10 мм

2. Поврзете црево (само шарка долу

3. Соберете вода во цревото.

(Само шарката долу лево)

• Уверете се дека сте го исклучиле кабелот за напојување пред да ја извршувате операцијата погоре. Повлечи водич и црево Притисни водич и црево Шарка долуШарка долу Шарка долуШарка долу Замена на шаркиМакедонски - 162 Замена на шарки Долна шарка [Монтирање]

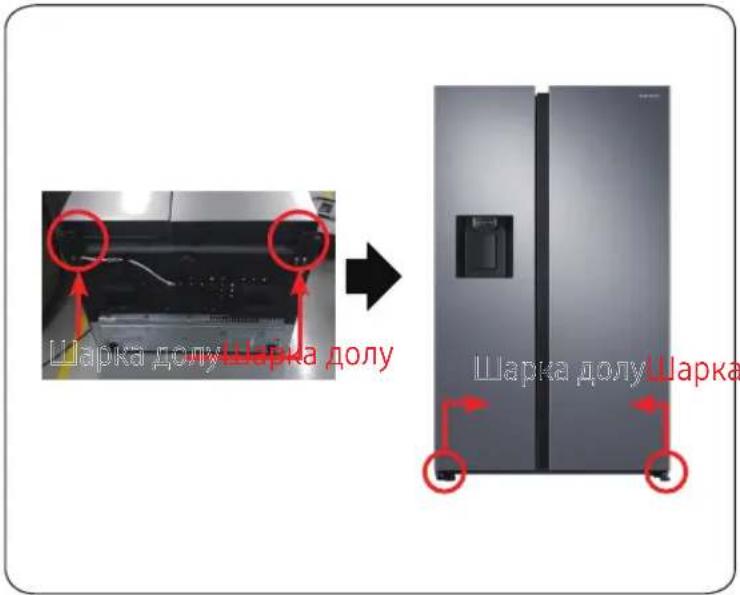

1. Склопете шарка долу Д/Л

2. Исправете го сетот.

• Мора да работат повеќе од 2 лица.

• Уверете се дека сте го исклучиле кабелот за напојување пред да ја извршувате операцијата погоре. Шарка долуШарка долу Шарка долуШарка долуLatviešu - 163 Lietotāja apkopes instrukcija
