Type de produit	Congélateur
Marque	Samsung
Modèle	RS65R5411B4
Technologie de refroidissement	Metal Cooling
Type de dégivrage	Dégivrage manuel
Capacité nette (L)	300
Classe climatique	SN-T (sous-zone tempérée à tropicale)
Niveau sonore (dB(A))	39
Consommation énergétique annuelle (kWh)	280
Dimensions (H x L x P) (mm)	1780 x 700 x 700
Poids net (kg)	75
Alimentation électrique	220-240 V, 50 Hz
Type de gaz réfrigérant	R-600a
Nombre de tiroirs	3
Fonction congélation rapide	Oui
Alarme de porte ouverte	Oui
Éclairage intérieur	LED
Joint de porte	Amovible et remplaçable
Charnières	Réversibles (supérieure, intermédiaire, inférieure)
Pièces détachées disponibles	Poignées, joints, tiroirs, charnières (sur site Samsung)
Réparabilité par l'utilisateur	Poignées, joints, tiroirs, charnières
Garantie	2 ans (pièces et main-d'œuvre)
Code modèle sur étiquette	En bas à gauche de l'appareil

FOIRE AUX QUESTIONS - RS65R5411B4 SAMSUNG

Comment régler la température de mon congélateur Samsung RS65R5411B4 ?

Utilisez le panneau de contrôle à l'avant de l'appareil. Appuyez sur la touche Température pour ajuster par paliers. La plage recommandée est de -18°C à -23°C.

Que faire si le joint de la porte est endommagé ?

Vous pouvez remplacer le joint vous-même. Retirez l'ancien joint en tirant sur les coins, puis montez le nouveau en poussant fermement les coins et le centre. Assurez-vous qu'il n'y a pas d'espace pour éviter les fuites d'air froid.

Comment inverser le sens d'ouverture des portes ?

L'inversion des portes nécessite au moins deux personnes. Débranchez l'appareil, retirez les caches et les charnières, puis remontez de l'autre côté. Suivez la notice étape par étape. Attention aux connecteurs électriques et à la lourdeur des portes.

Que signifie la technologie Metal Cooling ?

Metal Cooling est une paroi intérieure en métal qui refroidit uniformément et maintient la température stable même lors d'ouvertures fréquentes de la porte.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil et sortez tous les aliments. Utilisez un chiffon doux avec de l'eau tiède et un détergent doux. Évitez les nettoyants abrasifs. Rincez et séchez soigneusement avant de rebrancher.

Pourquoi mon congélateur fait-il un bruit anormal ?

Un bruit de fonctionnement normal (ronronnement, cliquetis) provient du compresseur et de la circulation du gaz. Si le bruit devient fort ou irrégulier, vérifiez l'équilibre de l'appareil et qu'il n'est pas en contact avec un meuble. Sinon, contactez un professionnel.

Comment remplacer un tiroir ?

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Pour le remettre, insérez-le dans les rails en poussant jusqu'à ce qu'il s'enclenche. Vérifiez qu'il est bien aligné.

Où trouver les pièces de rechange pour mon modèle ?

Rendez-vous sur le site officiel Samsung (samsung.com/support) et saisissez le code modèle RS65R5411B4. Vous y trouverez les poignées, joints, tiroirs et charnières disponibles à l'achat.

Que faire en cas de coupure de courant ?

Gardez les portes fermées. Un congélateur plein peut conserver le froid environ 48 heures. Si l'absence d'électricité dure plus longtemps, vérifiez les aliments et consommez rapidement ceux qui ont dégelé.

Comment dégivrer manuellement le congélateur ?

Débranchez l'appareil et retirez les aliments. Laissez la porte ouverte pour faire fondre le givre. Placez des serviettes pour absorber l'eau. Ne grattez pas la glace avec un objet tranchant. Nettoyez et séchez avant de remettre en marche.

MODE D'EMPLOI RS65R5411B4 SAMSUNG

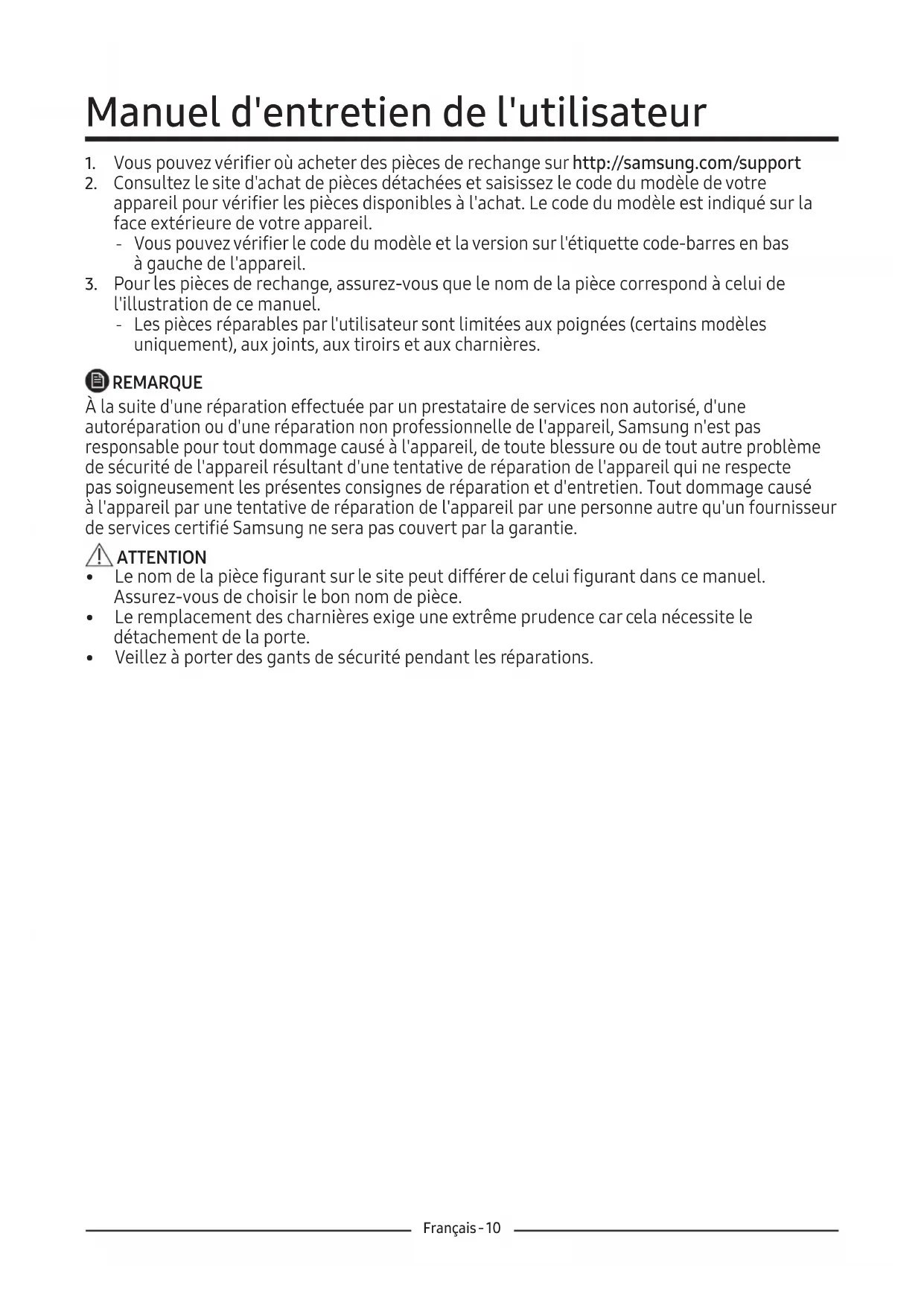

Manuel d'entretien de l'utilisateur

1. Vous pouvez vérifier où acheter des pièces de rechange sur http://samsung.com/support
2. Consultez le site d'achat de pièces détachées et saisissez le code du modèle de votre appareil pour vérifier les pièces disponibles à l'achat. Le code du modèle est indiqué sur la face extérieure de votre appareil.
3. Vous pouvez vérifier le code du modèle et la version sur l'étiquette code-barres en bas à gauche de l'appareil.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration de ce manuel.
5. Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

À la suite d'une réparation effectuée par un prestataire de services non autorisé, d'une autorréparation ou d'une réparation non professionnelle de l'appareil, Samsung n'est pas responsable pour tout dommage causé à l'appareil, de toute blessure ou de tout autre problème de sécurité de l'appareil résultant d'une tentative de réparation de l'appareil qui ne respecte pas soigneusement les présentes consignes de réparation et d'entretien. Tout dommage causé à l'appareil par une tentative de réparation de l'appareil par une personne autre qu'un fournisseur de services certifié Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut différer de celui figurant dans ce manuel. Assurez-vous de choisir le bon nom de pièce.
• Le remplacement des charnières exige une extrême prudence car cela nécessite le détachement de la porte.
• Veillez à porter des gants de sécurité pendant les réparations.

Selon le modèle et le pays, l'image réelle et les pièces fournies du réfrigérateur peuvent différer.

01 Metal Cooling 02 03 04

01 Charnière supérieure (gauche et droite)

03 Tiroir (plateau et panier)

02 Joint d'étanchéité (porte du réfrigérateur et du congélateur)

04 Charnière inférieure (gauche et droite)

ATTENTION

Assurez-vous de bien fixer le joint. Sinon, l'air froid du réfrigérateur peut s'échapper.

Ouvrez la porte et retirez le joint de la porte.

[Démontage]

1. Tirer les 4 coins du joint.
2. Tirer le centre du joint.

Pour remplacer le joint

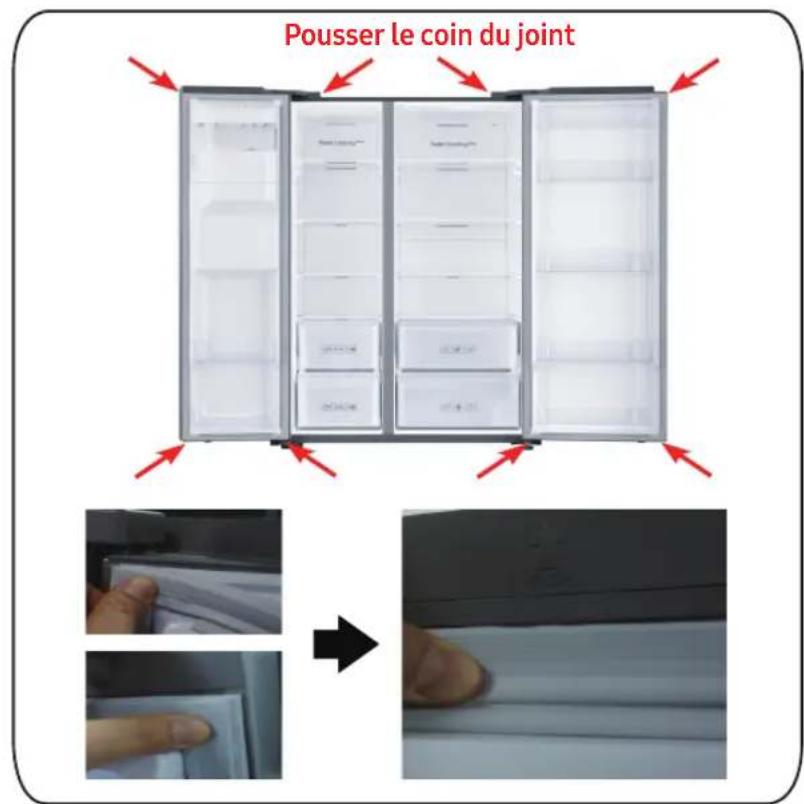

Pousser le coin du joint

Fixez un nouveau joint à la porte du réfrigérateur.

Assurez-vous qu'il n'y a pas d'espace entre le nouveau joint et la porte.

[Montage]

1. Pousser les 4 coins du joint.
2. Pousser le centre du joint.

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail pendant le montage.

Pour retirer le tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

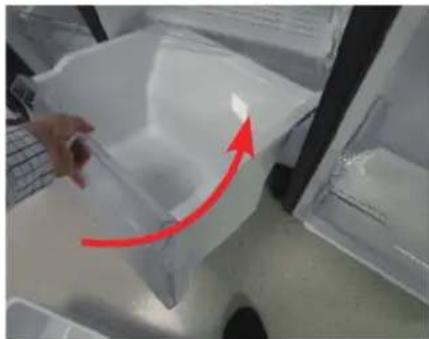

Pour remettre les tiroirs en place

La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

Vous devez d'abord retirer les portes pour remplacer les charnières.

ATTENTION

• Attention, les portes sont très lourdes et il faut les enlever avec précaution.
• Prévoyez un coussinet souple, tel qu'un carton, sur la porte avant de remplacer les charnières afin d'éviter les rayures lorsque vous posez les portes.
• Les charnières devant être manipulées avec soin et remplacées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, celle-ci peut tomber et provoquer des blessures.
• Assurez-vous que la tige est bien serrée sur la charnière.
  • Vérifiez que la charnière est bien fixée à la porte.
  • Assurez-vous que les connecteurs des fils sont correctement branchés.
• Veillez à ne pas endommager les fils lors de la fixation du cache supérieur.

! AVERTISSEMENT

• L'inclinaison et la pose du réfrigérateur nécessitent au moins deux personnes.

- Débranchez le câble d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

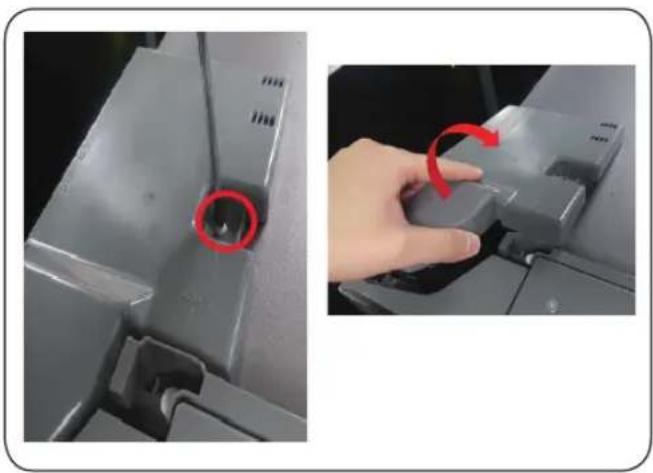

Charnière supérieure

1. Débranchez le câble d'alimentation et retirez 1 vis du cache à l'aide d'un tournevis cruciforme. Ouvrez ensuite la porte du congélateur et tirez les crochets sur les côtés pour desserrer le cache. Soulevez le cache vers vous pour le détacher.

2. Débrancher les deux carters supérieurs.

3. Retirez les trois vis qui maintiennent la charnière.

4. Démontez la charnière supérieure de l'avant de la porte.

Remplacement de la charnière

Le nom du modèle se présente comme suit : RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

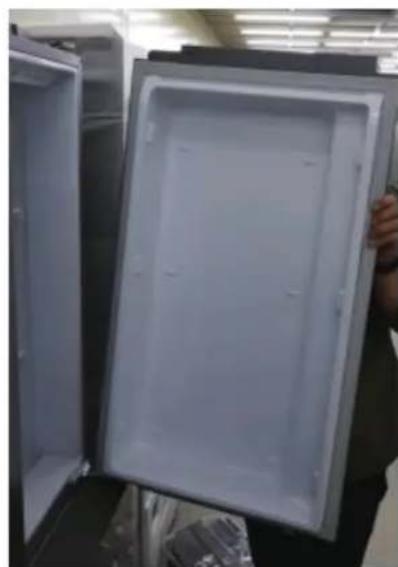

Charnière intermédiaire (uniquement pour les 3 portes)

1. Après avoir démonté la charnière supérieure droite, démontez la porte du réfrigérateur.

1. Retirez les trois boulons maintenant la charnière, démontez la charnière centrale

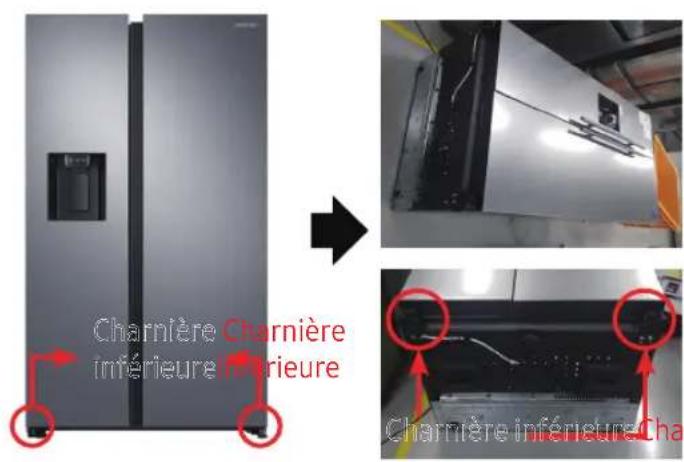

Charnière inférieure

Charnière Charnière inférieure Charnière inférieure Cha

[Démontage]

1. Débranchez le câble d'alimentation.
2. Posez l'appareil.

ATTENTION

• Le travail doit être effectué par au moins 2 personnes.
• Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

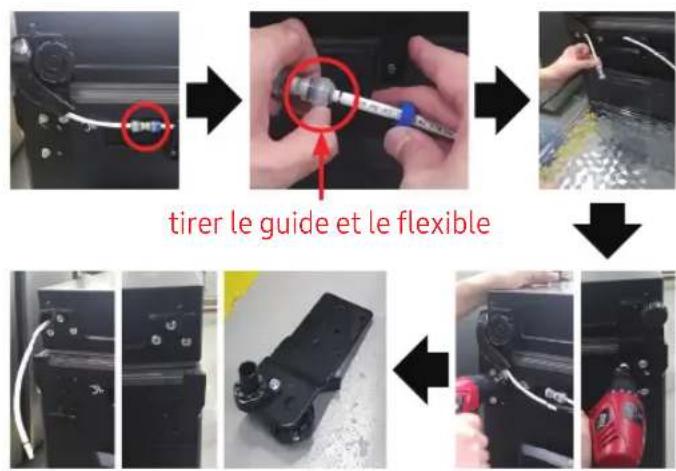

1. Débrancherleflexible. (Charnière inférieure gauche uniquement)
2. Évacuation de l'eau dans le flexible. (Charnière inférieure gauche uniquement)
3. Déposer le boulon (3ea). (À l'aide d'une clé ou d'une clé polygonale de 10 mm)
4. Déposer la charnière inférieure D/G.

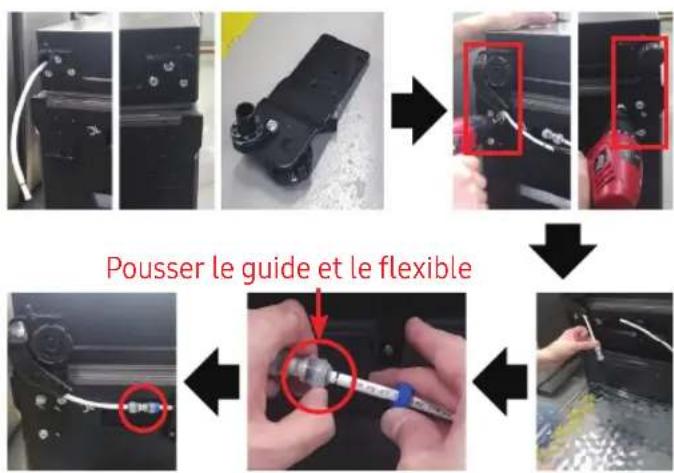

Pousser le guide et le flexible

[Montage]

1. Monter la charnière en bas. (À l'aide d'une clé ou d'une clé polygonale de 10 mm)
2. Brancher le flexible (charnière inférieure gauche uniquement)
3. Monter l'eau dans le flexible. (Charnière inférieure gauche uniquement)

ATTENTION

- Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

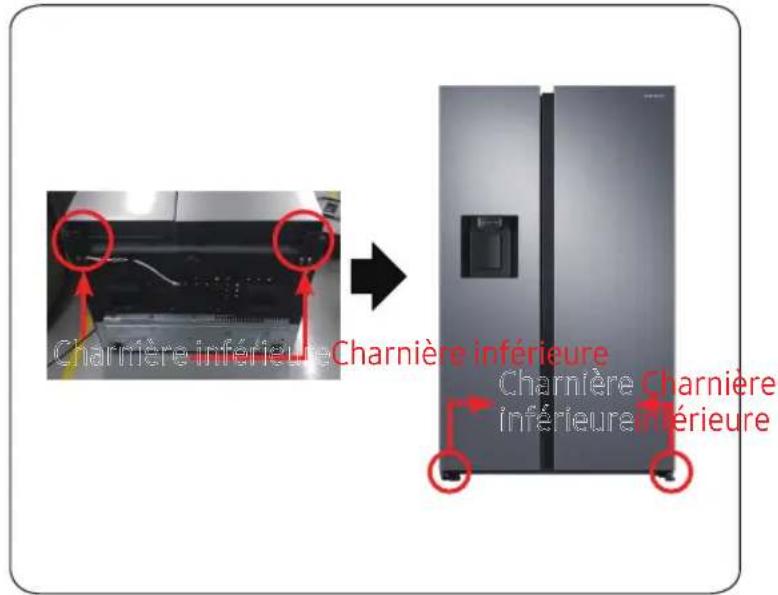

Charnière inférieure

Charnière inférieure Charnière inférieure Charnière Charnière inférieure inférieure

[Montage]

1. Monter la charnière inférieure D/G.
2. Mettez-le à la verticale.

ATTENTION

• Le travail doit être effectué par au moins 2 personnes.
• Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.
