INSTRUKCJA OBSŁUGI RS65R5411B4 SAMSUNG

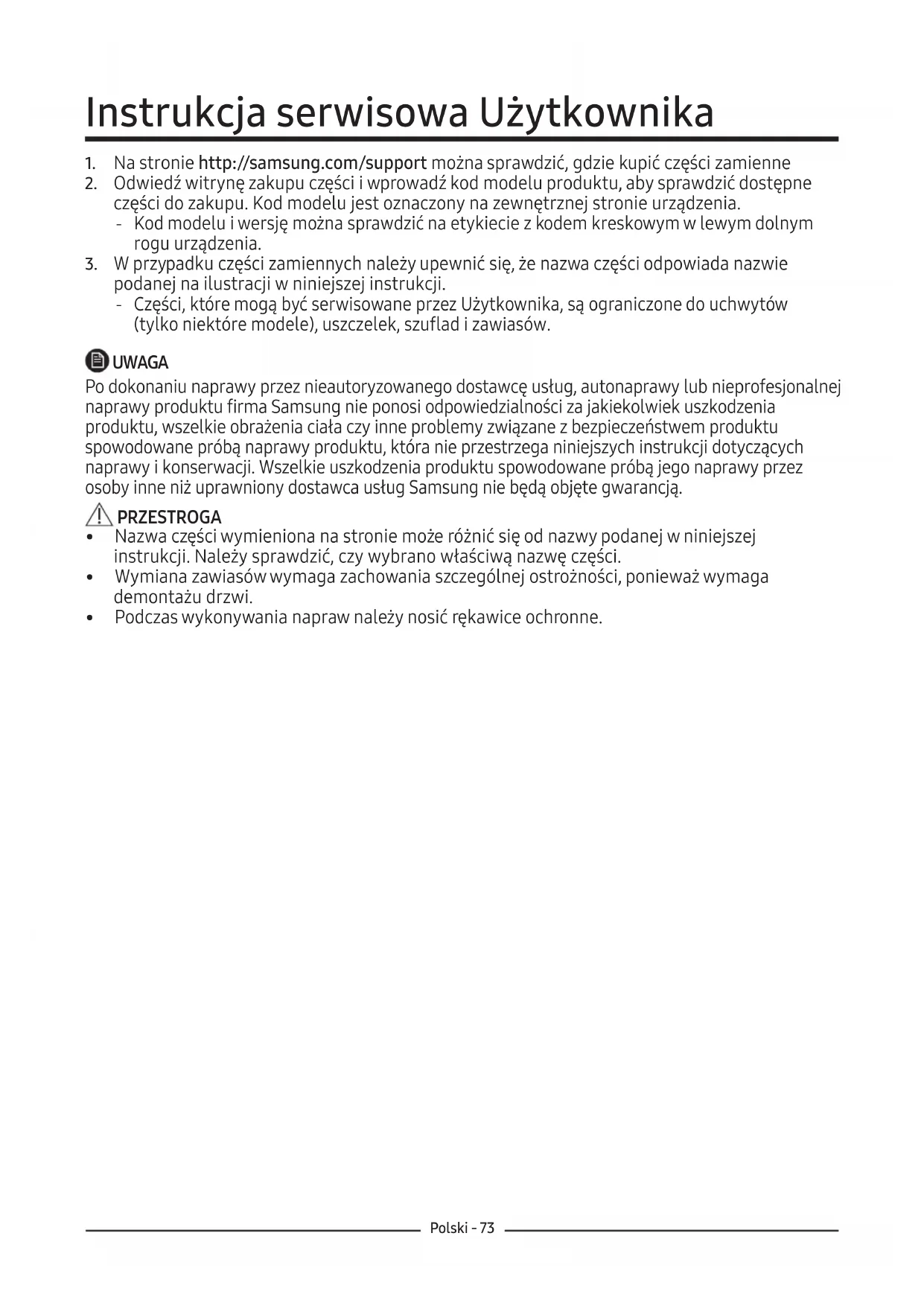

1. Na stronie http://samsung.com/support można sprawdzić, gdzie kupić części zamienne

2. Odwiedź witrynę zakupu części i wprowadź kod modelu produktu, aby sprawdzić dostępne

części do zakupu. Kod modelu jest oznaczony na zewnętrznej stronie urządzenia. ‐ Kod modelu i wersję można sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urządzenia.

3. W przypadku części zamiennych należy upewnić się, że nazwa części odpowiada nazwie

podanej na ilustracji w niniejszej instrukcji. ‐ Części, które mogą być serwisowane przez Użytkownika, są ograniczone do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów. UWAGA Po dokonaniu naprawy przez nieautoryzowanego dostawcę usług, autonaprawy lub nieprofesjonalnej naprawy produktu firma Samsung nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu, wszelkie obrażenia ciała czy inne problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy produktu, która nie przestrzega niniejszych instrukcji dotyczących naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodowane próbą jego naprawy przez osoby inne niż uprawniony dostawca usług Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części wymieniona na stronie może różnić się od nazwy podanej w niniejszej instrukcji. Należy sprawdzić, czy wybrano właściwą nazwę części.

• Wymiana zawiasów wymaga zachowania szczególnej ostrożności, ponieważ wymaga demontażu drzwi.

• Podczas wykonywania napraw należy nosić rękawice ochronne.Polski - 74 01 Górny zawias (lewy i prawy) 02 Uszczelka (drzwi zamrażarki i lodówki) 03 Szuflada (taca i kosz) 04 Dolny zawias (lewy i prawy) Rzeczywisty wygląd lodówki może się różnić w zależności od modelu i kraju.

04Polski - 75 Wymiana uszczelki PRZESTROGA Upewnić się, że uszczelka jest prawidłowo zamocowana. W przeciwnym razie z zamrażarki może uchodzić zimne powietrze. W celu wymontowania uszczelki otwórz drzwi i zdejmij uszczelkę zdrzwi. [Demontaż]

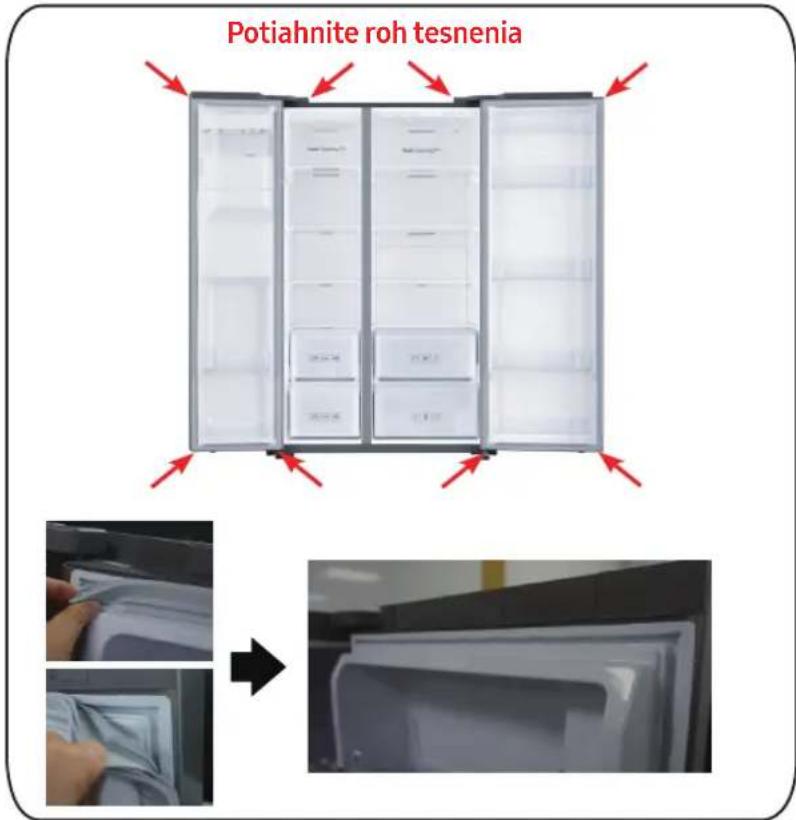

1. Wyciągnąć 4 rogi uszczelki.

2. Wyciągnąć środek uszczelki.

Aby wymienić uszczelkę Załóż nową uszczelkę na drzwi zamrażarki. Sprawdź, czy nie ma szczelin między uszczelką a drzwiami. [Montaż]

1. Popchnąć 4 rogi uszczelki.

2. Popchnąć środek uszczelki.

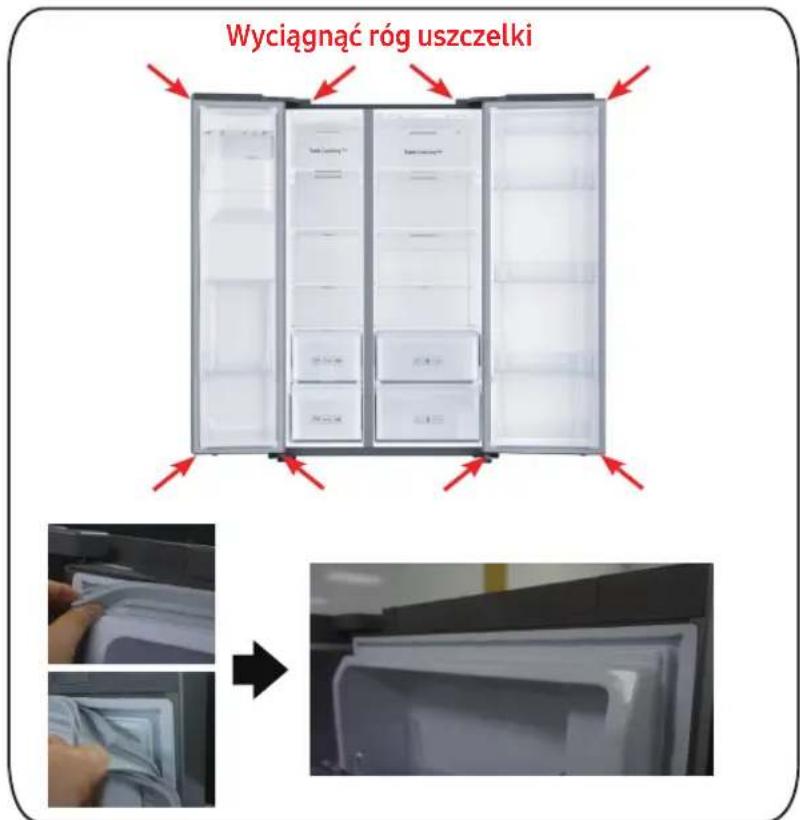

Wyciągnąć róg uszczelki Popchnąć rogi uszczelkiPolski - 76 Wymiana szuflady PRZESTROGA W trakcie montażu sprawdź, czy szuflada jest prawidłowo wsunięta do szyny. W celu wymontowania uszczelki Lekko unieś przód szuflady, a następnie wysuń. Aby ponownie zamontować szuflady Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu. Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.Polski - 77 Wymiana zawiasu Wymagane narzędzia (poza zestawem) Śrubokręt krzyżakowy Śrubokręt płaski Klucz zwykły 11 mm Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz zwykły 10 mm Aby wymienić zawiasy, najpierw należy wymontować drzwi. PRZESTROGA

• Podczas zdejmowania drzwi należy zachować szczególną ostrożność ze względu na ich ciężar.

• Przed wymianą zawiasów należy położyć na drzwiach miękką podkładkę jak np. tekturę, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.

• Ponieważ z zawiasami należy obchodzić się ostrożnie, a ich wymieniana wymaga co najmniej dwóch osób, zaleca się kontakt z profesjonalną obsługą techniczną.

• Jeśli zawias zostanie wyjęty bez przytrzymania drzwi, może dojść do upadku drzwi lub osoby i obrażeń ciała.

• Sprawdzić, czy czop zawiasu jest dobrze spasowany z zawiasem.

• Sprawdzić, czy zawias jest mocno przymocowany do szafy urządzenia.

• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.

• Należy uważać, aby nie uszkodzić przewodów podczas mocowania pokrywy górnej. OSTRZEŻENIE

• Przechylanie/układanie w pozycji poziomej chłodziarki wymaga co najmniej 2 osób.

• Przed odwróceniem drzwi należy odłączyć przewód zasilający.Polski - 78 Wymiana zawiasu Górny zawias

1. Odłączyć przewód zasilający

iśrubokrętem krzyżakowym odkręcić 1 śrubę pokrywy. Następnie otworzyć drzwiczki zamrażarki i pociągnąć zaczepy po bokach, aby poluzować pokrywę. Unieść pokrywę do siebie, aby ją odłączyć.

2. Odłączyć dwie górne obudowy.

3. Wykręcić trzy śruby mocujące zawias.

4. Wymontować górny zawias z przedniej

części drzwi.Polski - 79 Wymiana zawiasu Nazwa modelu wygląda tak: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Środkowy zawias (tylko dla wersji 3-drzwiowej)

1. Po zdemontowaniu górnego zawiasu,

zdemontować drzwi lodówki, unosząc je do góry.

2. Wykręcić trzy śruby mocujące zawias

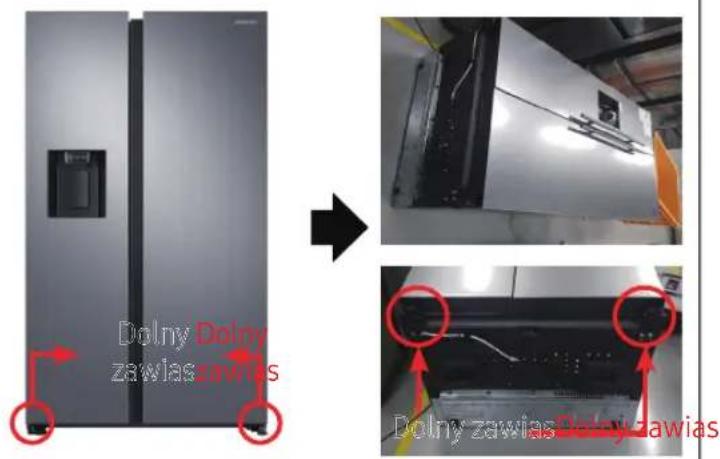

iwymontować zawias-środkowyPolski - 80 Dolny zawias [Demontaż]

1. Odłączyć przewód zasilający.

• Musi pracować więcej niż 2 osoby.

• Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający. [Demontaż]

1. Odłączyć przewód elastyczny.

(Tylko zawias dolny lewy)

2. Woda wydechu w wężu.

(Tylko zawias dolny lewy)

3. Wykręcić śrubę (3ea).

(Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)

4. Wymontować dolny zawias P/L.

1. Zamontować dolny zawias u spodu.

(Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)

2. Podłączyć przewód elastyczny

(tylko zawias dolny lewy)

3. Woda zbiorcza w wężu.

(Tylko zawias dolny lewy) PRZESTROGA

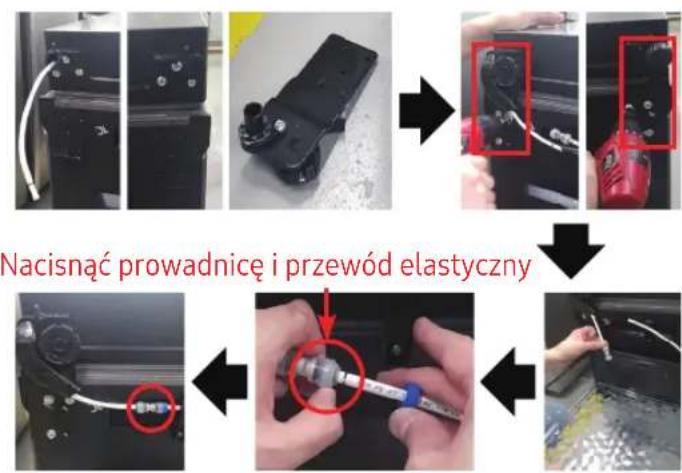

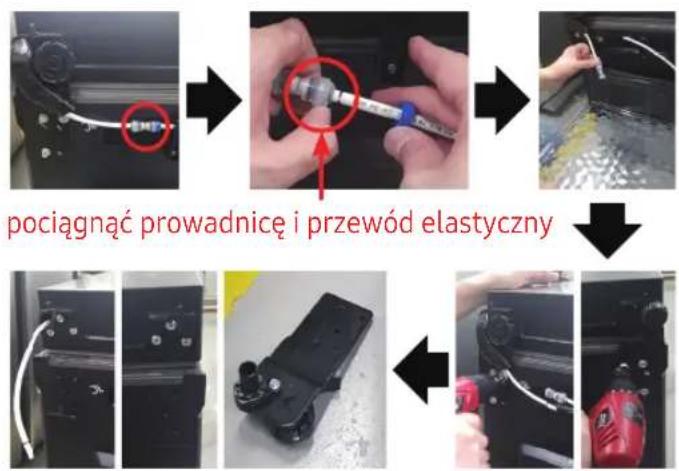

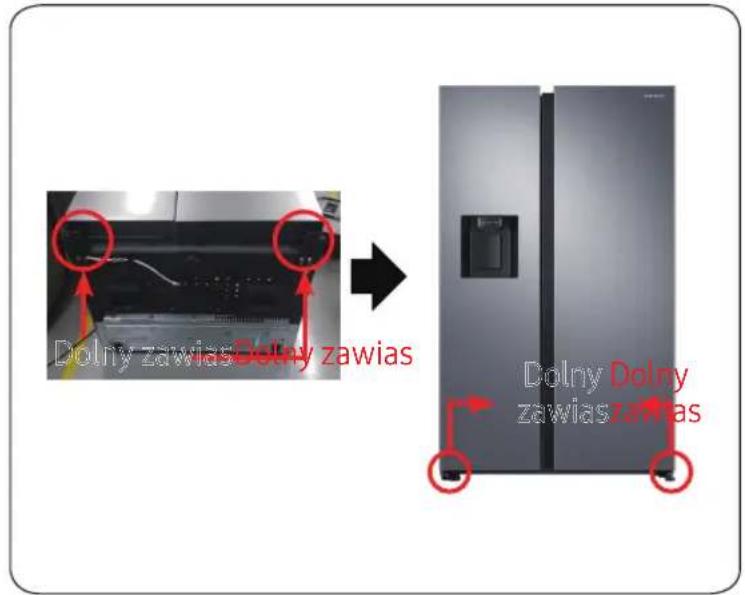

• Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający. pociągnąć prowadnicę i przewód elastyczny Nacisnąć prowadnicę i przewód elastyczny Dolny Dolny zawiaszawias Dolny zawiasDolny zawias Wymiana zawiasuPolski - 81 Wymiana zawiasu Dolny zawias [Montaż]

1. Zamontować dolny zawias P/L.

• Musi pracować więcej niż 2 osoby.

• Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający. Dolny Dolny zawiaszawias Dolny zawiasDolny zawiasČesky - 82 Návod k obsluze
