Typ produktu	Zamrażarka
Marka	Samsung
Model	RB50DG6320B1
Części wymienialne przez użytkownika	Uchwyty (niektóre modele), uszczelki, szuflady, zawiasy
Wymagane narzędzia do wymiany zawiasów	Śrubokręt krzyżakowy, śrubokręt płaski, klucz 11 mm, nasadka 10 mm, klucz imbusowy 5 mm, nasadka 8 mm
Liczba stron instrukcji	182 strony
Dostępne języki	Francuski (oryginał), niemiecki, angielski, hiszpański, włoski, niderlandzki, polski, portugalski, rumuński, itd.
Ocena użytkowników	8.0 / 10
Bezpieczeństwo	Demontaż drzwi wymaga co najmniej 2 osób; zawiasy są ciężkie; odłączyć zasilanie przed interwencją
Konserwacja i czyszczenie	Wymiana uszczelki, szuflad i zawiasów możliwa przez użytkownika
Gwarancja	Nieobjęta, jeśli naprawa wykonana przez nieautoryzowanego dostawcę lub przez użytkownika bez przestrzegania instrukcji
Kod modelu	Podany na etykiecie z kodem kreskowym na dole z lewej strony produktu
Części zamienne	Dostępne na http://samsung.com/support po wpisaniu kodu modelu
Podłączenie wody	Tylko do modeli z dystrybutorem; używać węży o odpowiednich kolorach
Środki ostrożności dotyczące zawiasów	Dokręcić trzpień; sprawdzić zamocowanie; nie uszkadzać kabli; nosić rękawice ochronne

Często zadawane pytania - RB50DG6320B1 SAMSUNG

Jak wymienić uszczelkę drzwi?

Otwórz drzwi i usuń starą uszczelkę. Zamocuj nową uszczelkę, upewniając się, że nie ma żadnej szczeliny między uszczelką a drzwiami.

Jak zdjąć i ponownie zamontować szuflady?

Pociągnij szufladę lekko do przodu, podnieś ją, a następnie pociągnij, aby ją wyjąć. Aby ponownie zamontować, wykonaj kroki w odwrotnej kolejności. Upewnij się, że szuflada jest prawidłowo włożona w prowadnicę.

Jakie narzędzia są potrzebne do wymiany zawiasów?

Śrubokręt krzyżakowy, śrubokręt płaski, klucz 11 mm, nasadka 10 mm, klucz imbusowy 5 mm i nasadka 8 mm.

Gdzie znaleźć kod modelu mojej zamrażarki?

Kod modelu jest wyświetlany na etykiecie z kodem kreskowym umieszczonej na dole z lewej strony produktu.

Jak zamówić części zamienne?

Wejdź na http://samsung.com/support, wpisz kod modelu swojego produktu i sprawdź dostępne części. Upewnij się, że nazwa części odpowiada ilustracji w instrukcji.

Co zrobić w przypadku wycieku wody (model z dystrybutorem)?

Sprawdź, czy węże wodne są podłączone z odpowiednimi kolorami i całkowicie wsunięte w środek przezroczystego złącza. Upewnij się, że powierzchnia węża nie jest uszkodzona.

Dlaczego do odwrócenia drzwi potrzebne są dwie osoby?

Drzwi są ciężkie, a manipulowanie nimi bez pomocy może spowodować obrażenia lub uszkodzenie produktu. Pochylanie i instalacja lodówki wymaga co najmniej dwóch osób.

Czy gwarancja obejmuje naprawy wykonane przez osobę nieprofesjonalną?

Nie. Każda naprawa wykonana przez nieautoryzowanego dostawcę usług lub przez użytkownika bez przestrzegania instrukcji unieważnia gwarancję.

Jak odłączyć wąż wodny podczas wymiany zawiasów?

Odłącz wąż wodny, rozłączając złącza kablowe. Pamiętaj, aby oznaczyć kolory w celu późniejszego prawidłowego podłączenia.

Jakie środki ostrożności należy zachować podczas demontażu drzwi?

Umieść miękki przedmiot (karton) na podłodze, aby uniknąć zarysowań. Odłącz zasilanie. Demontuj drzwi przez co najmniej dwie osoby. Nosić rękawice ochronne.

INSTRUKCJA OBSŁUGI RB50DG6320B1 SAMSUNG

Instrukcja serwisowania

KOD MODELU: RB45*, RB50*, RB53*

1. Na stronie http://samsung.com/support można sprawdzić, gdzie zakupić części zamienne.
2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
3. Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
4. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
5. Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Polski

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

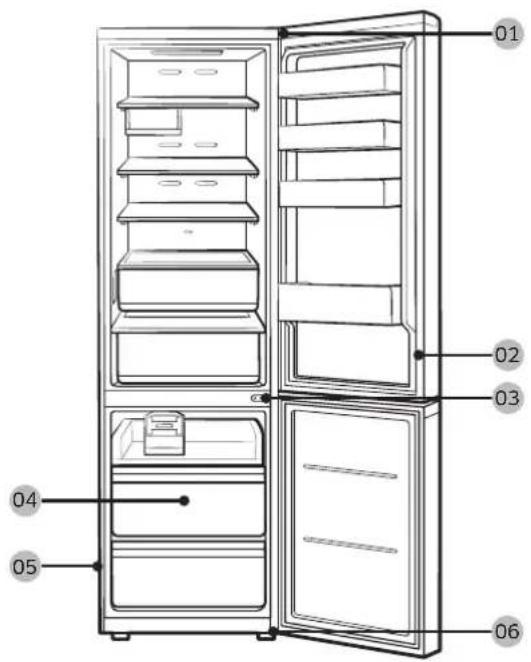

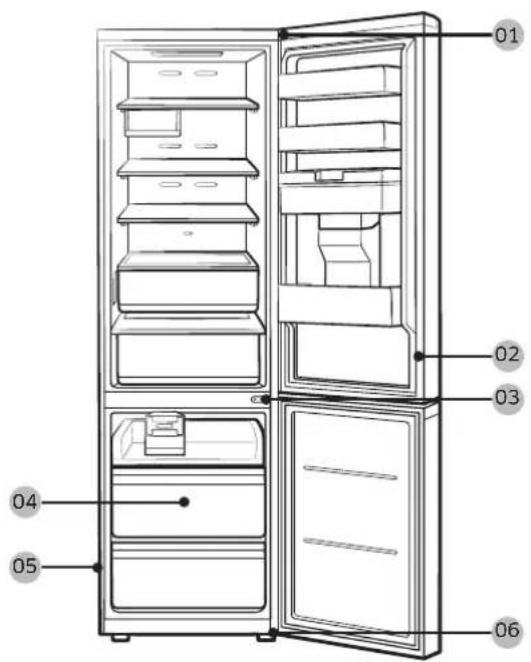

01 Zawias górny 02 Uszczelka 03 Zawias środkowy 04 Szuflada 05 Etykieta z kodem kreskowym 06 Zawias dolny

Polski

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

Zdejmowanie uszczelki

Otwórz drzwi i zdejmij uszczelkę.

Wymiana uszczelki

Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin.

Polski

Wymiana szuflady

PRZESTROGA

Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.

Wyjmowanie szuflad

UWAGA

W pierwszej kolejności wyjmij dolną półkę montowaną na drzwiach.

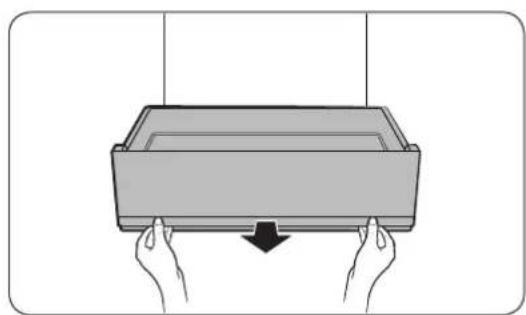

1. Pociągnij szufladę na warzywa lekko do przodu.

1. Lekko unieś szufladę na warzywa, a następnie wyjmij ją.

Ponowny montaż szuflad

Ponowny montaż szuflady wymaga wykonania instrukcji demontażu w odwrotnej kolejności.

Wymiana zawiasów

Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.

PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniu drzwi po ich położeniu.
• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.

OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.
• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy, wkrętak płaski, klucz 11 mm

Klucz nasadowy 10 mm (do śrub)

(do trzpienia zawiasów)

Klucz nasadowy 8 mm (do śrub)

Klucz imbusowy 5 mm (do środkowego zawiasu)

Polski

Wymiana zawiasów

Odłączenie przewodu doprowadzającego wodę

PRZESTROGA

• Upewnij się, że węże doprowadzające wodę są podłączone zgodnie z kolorami. (Dotyczy tylko modelu z dozownikiem)
• Aby zapobiec wyciekom wody, każdy wąż doprowadzający wodę należy całkowicie wsunąć do środka przezroczystego łącznika. (Dotyczy tylko modelu z dozownikiem)
• Upewnij się, że powierzchnia węża doprowadzającego wodę nie jest uszkodzona. (Dotyczy tylko modelu z dozownikiem)

Demontaż drzwi

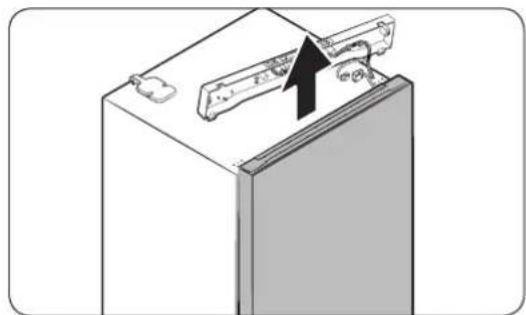

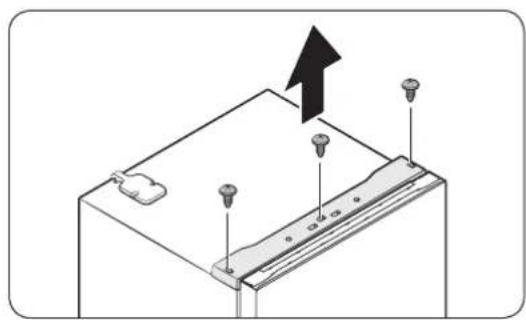

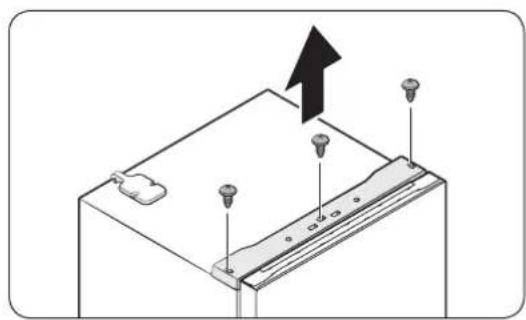

1. Przy użyciu wkrętaka krzyżakowego poluzuj śruby (3 szt.) w trzech otworach w górnej płycie. Następnie delikatnie wyciągnij górną płytę.

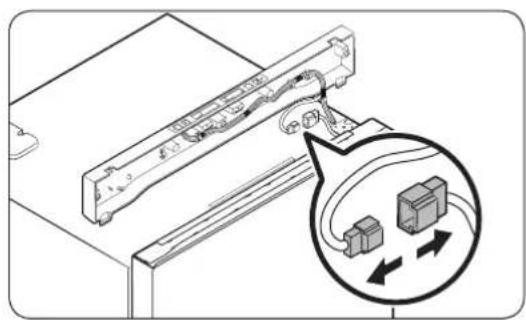

1. Odłącz złącza przewodów.

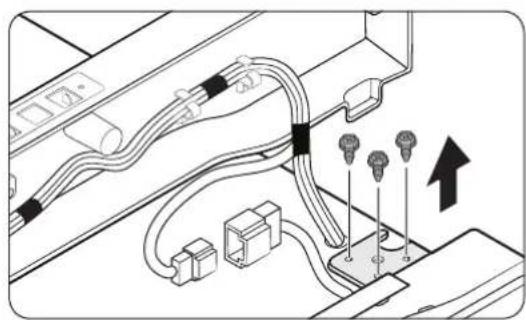

1. Poluzuj śruby górnego zawiasu.

Demontaż zawiasów i trzpienia drzwi

1. Ostrożnie unieś drzwi zamrażarki, aby je zdjąć.
2. Przy użyciu wkrętaka i klucza poluzuj śruby i zdemontuj środkowy zawias.
3. Ostrożnie wysuń drzwi lodówki z trzpienia zawiasów, a następnie pociągnij je do góry, aby zdjąć.

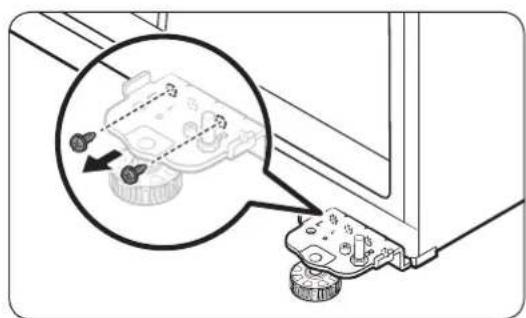

Przy użyciu wkrętaka wykręć wkręt dolnego zawiasu.

Odmontowanie drzwiczek
