HASZNÁLATI ÚTMUTATÓ RB50DG6320B1 SAMSUNG

Szervizelési útmutató felhasználók számára

MODELLKÓD: RB45\*, RB50\*, RB53\*

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com/supportweboldalt.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.
3. A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.
4. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.
5. A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 02 03 04 05 06

01 02 03 04 05 06

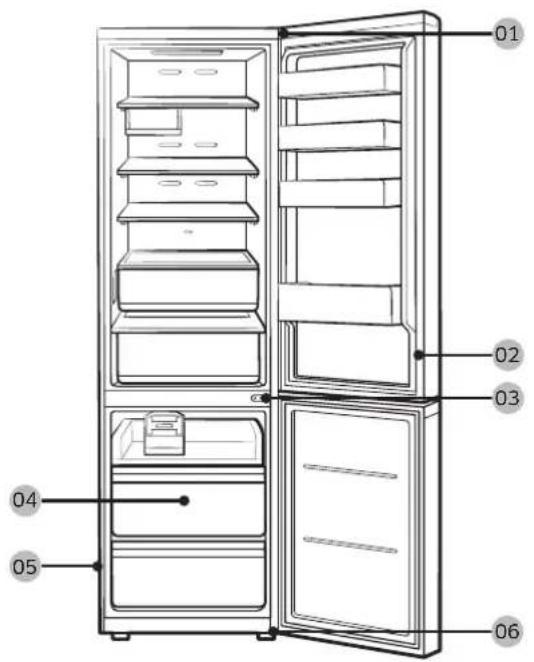

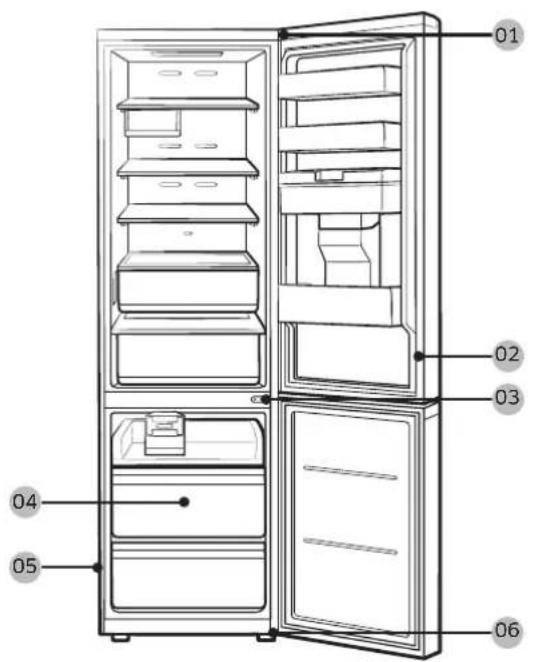

01 Felső zsanér 02 Tömítés
03 Középső zsanér 04 Fiók
05 Vonalkódos címke 06 Alsó zsanér

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

A fiókok eltávolítása

MEGJEGYZÉS

Először távolítsa el az alsó ajtórekeszt.

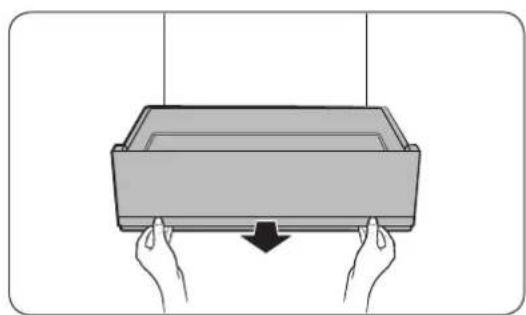

1. Húzza kissé előre a zöldségtároló fiókot.

2. Emelje meg kissé a zöldségtároló fiókot, majd húzza ki.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagfejű csavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

10 mm-es dugókulcs (a csavarokhoz)

(a zsanér tengelyéhez)

5 mm-es imbuszkulcs (a középső zsanérhoz)

8 mm-es dugókulcs (a csavarokhoz)

Magyar

A zsanérok cseréje

A vízvezeték leválasztása

VIGYÁZAT!

• Ügyeljen arra, hogy az azonos színű víztömlőket kösse össze (csak adagolóval ellátott típus esetén).
• A vízszivárgás megakadályozására a víztömlőket egészen az átlátszó csőcsatlakozó közepéig kell betolni (csak adagolóval ellátott típus esetén).
• Ügyeljen arra, hogy ne károsodjon a víztömlő felülete (csak adagolóval ellátott típus esetén).

Az ajtók eltávolítása

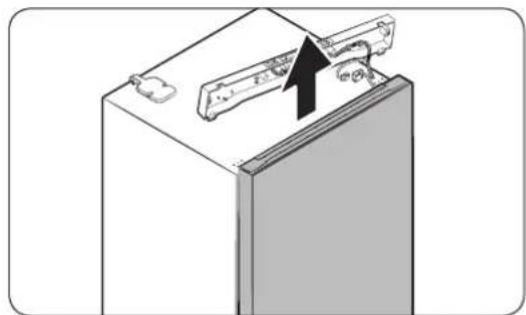

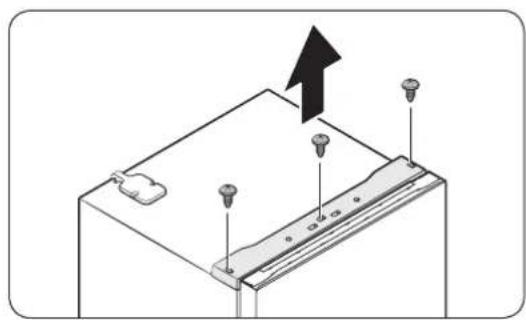

1. Egy csillagcsavarhúzó segítségével csavarja ki a csavarokat (3 db) a felső lemez három furatán át. Ezután húzza ki óvatosan a felső lemezt.

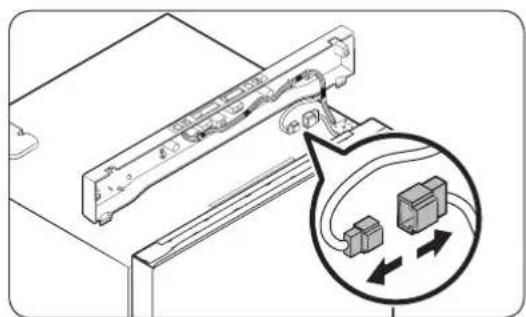

1. Válassza le a vezetékcsatlakozókat.

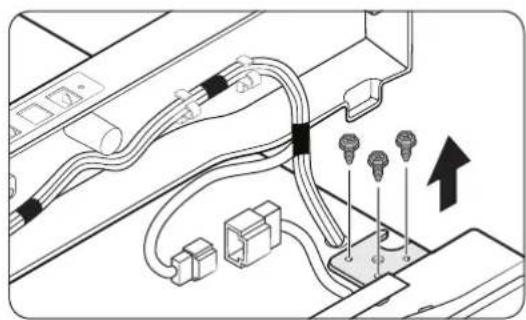

1. Csavarozza ki a felső zsanér csavarjait.

Magyar

A zsanér és az ajtótengely eltávolítása

1. Az eltávolításához emelje fel óvatosan a fagyasztó ajtaját.

2. Szerelje le a középső zsanért a csavarhúzó és a kulcs segítségével.

3. Csúsztassa le a hűtőajtót óvatosan a zsanértengelyról, majd húzza fel az eltávolításához.

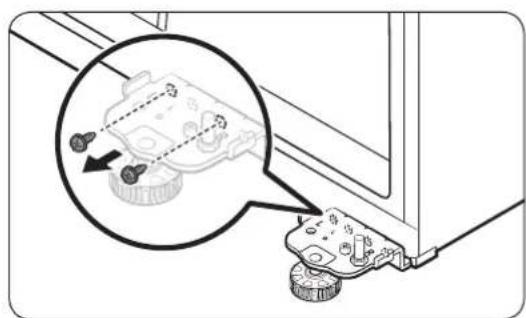

A csavarhúzó segítségével távolítsa el az alsó zsanért rögzítő csavarokat.
