RB50DG6320B1 - Congelador SAMSUNG - Manual de utilização gratuito

Tipo de produto	Congelador
Marca	Samsung
Modelo	RB50DG6320B1
Peças substituíveis pelo utilizador	Puxadores (alguns modelos), juntas, gavetas, dobradiças
Ferramentas necessárias para substituição das dobradiças	Chave de fendas Phillips, chave de fendas plana, chave 11 mm, chave de caixa 10 mm, chave hexagonal 5 mm, chave de caixa 8 mm
Número de páginas do manual	182 páginas
Idiomas disponíveis	Francês (original), alemão, inglês, espanhol, italiano, holandês, polaco, português, romeno, etc.
Avaliação dos utilizadores	8.0 / 10
Segurança	A remoção das portas requer pelo menos 2 pessoas; as dobradiças são pesadas; desligar a alimentação antes da intervenção
Manutenção e limpeza	Substituição da junta, das gavetas e das dobradiças possíveis pelo utilizador
Garantia	Não coberta se reparação por um fornecedor não autorizado ou pelo utilizador sem respeito das instruções
Código do modelo	Indicado na etiqueta de código de barras na parte inferior esquerda do produto
Peças de reposição	Disponíveis em http://samsung.com/support introduzindo o código do modelo
Ligação de água	Apenas para modelos com distribuidor; utilizar mangueiras de cores correspondentes
Precauções para as dobradiças	Apertar bem o eixo; verificar a fixação; não danificar os cabos; usar luvas de segurança

Perguntas frequentes - RB50DG6320B1 SAMSUNG

Como substituir a junta da porta?

Abra a porta e retire a junta antiga. Fixe uma nova junta certificando-se de que não há nenhum espaço entre a junta e a porta.

Como remover e reinstalar as gavetas?

Puxe ligeiramente a gaveta para a frente, levante-a e puxe para removê-la. Para reinstalar, siga os passos invertidos. Certifique-se de que a gaveta está corretamente inserida no trilho.

Quais ferramentas são necessárias para substituir as dobradiças?

Chave de fendas Phillips, chave de fendas plana, chave 11 mm, chave de caixa 10 mm, chave hexagonal 5 mm e chave de caixa 8 mm.

Onde encontrar o código do modelo do meu congelador?

O código do modelo está exibido na etiqueta de código de barras situada na parte inferior esquerda do produto.

Como encomendar peças de reposição?

Aceda a http://samsung.com/support, introduza o código do modelo do seu produto e verifique as peças disponíveis. Certifique-se de que o nome da peça corresponde à ilustração do manual.

O que fazer em caso de fuga de água (modelo com distribuidor)?

Verifique se as mangueiras de água estão ligadas com as cores correspondentes e inseridas completamente no centro do acoplador transparente. Certifique-se de que a superfície da mangueira não está danificada.

Por que são necessárias duas pessoas para inverter as portas?

As portas são pesadas e a sua manipulação sem assistência pode causar ferimentos ou danificar o produto. A inclinação e instalação do frigorífico requerem pelo menos duas pessoas.

A garantia cobre reparações por um não profissional?

Não. Qualquer reparação efetuada por um fornecedor de serviço não autorizado ou pelo utilizador sem respeito das instruções anula a garantia.

Como desligar a mangueira de água ao substituir as dobradiças?

Desligue a mangueira de água desconectando os conectores de cabo. Certifique-se de marcar as cores para uma ligação correta posterior.

Quais são as precauções a tomar ao remover as portas?

Coloque um objeto macio (cartão) no chão para evitar arranhões. Desligue a alimentação. Remova as portas com pelo menos duas pessoas. Use luvas de segurança.

MANUAL DE UTILIZADOR RB50DG6320B1 SAMSUNG

Manual de serviço do utilizador

CÓDIGO DO MODELO: RB45*, RB50*, RB53*

1. Pode verificar onde comprar peças de substituição em http://samsung.com/support
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

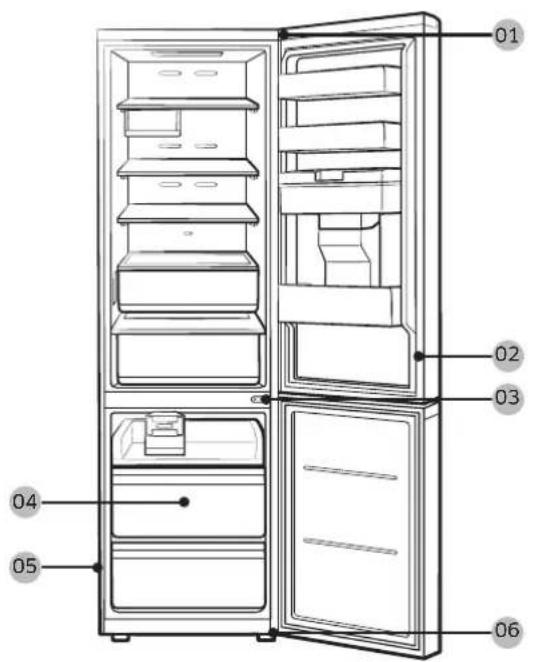

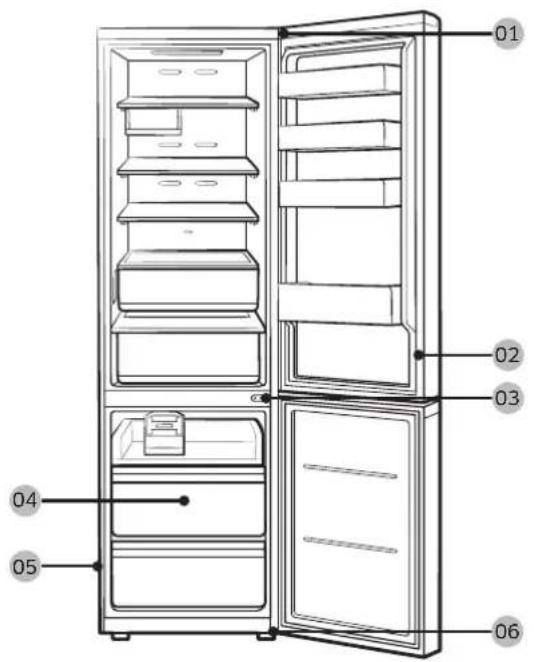

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante 03 Dobradiça central 04 Gaveta 05 Etiqueta de código de barras

06 Dobradiça inferior

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

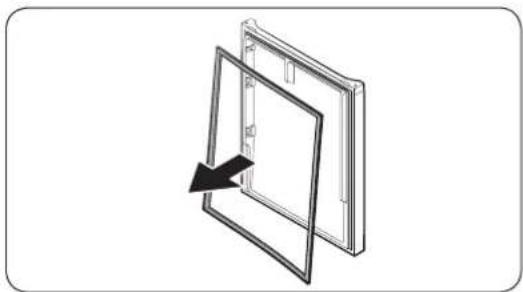

Remoção do vedante

Abra a porta e remova o vedante da porta.

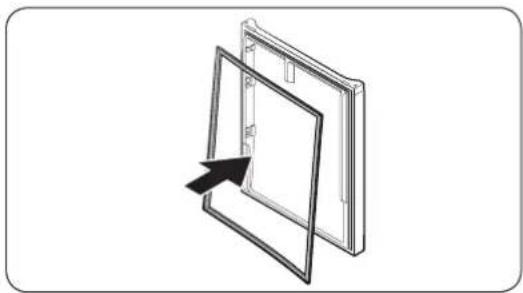

Substituir o vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Português

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção das gavetas

NOTA

Remova primeiro o compartimento inferior da porta.

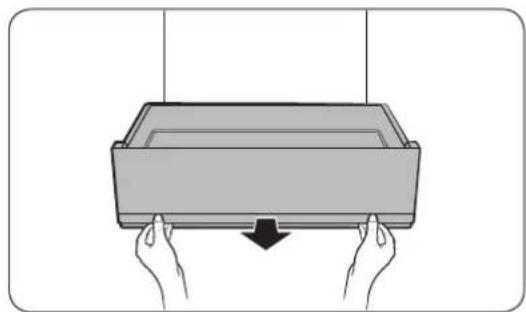

1. Puxe a gaveta para vegetais ligeiramente para a frente.
2. Levante ligeiramente a gaveta para vegetais e depois tire-a para fora.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos respetivos passos de remoção

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave inglesa de 11 mm

(para o veio da dobradiça)

Chave de caixa de 8 mm (para parafusos)

Chave de caixa de 10 mm (para parafusos)

Chave Allen de 5 mm (para dobradiça central)

Substituir as dobradiças

Desligamento do tubo de água

ATENÇÃO

• Certifique-se de que as mangueiras de água foram ligadas com correspondência de cores. (apenas para o modelo com dispensador)
• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente. (apenas para o modelo com dispensador)
• Certifique-se de que a superfície da mangueira de água não está danificada. (apenas para o modelo com dispensador)

Remova as portas

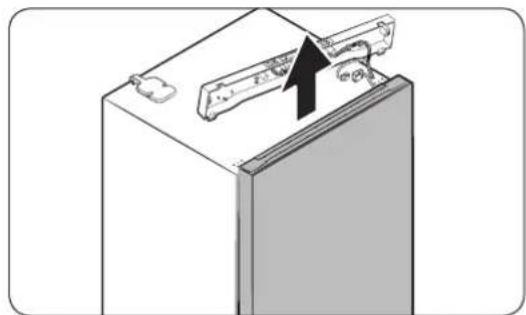

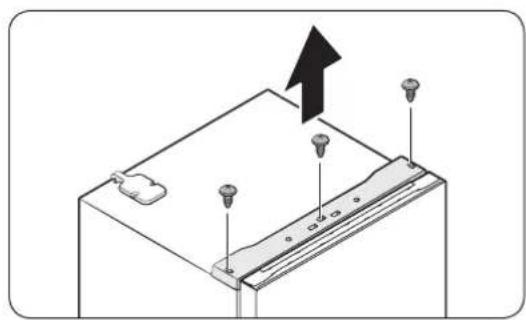

1. Utilize a chave Phillips para desapertar os parafusos (x3) dos três orifícios da tampa superior. Em seguida, remova com cuidado a tampa superior.

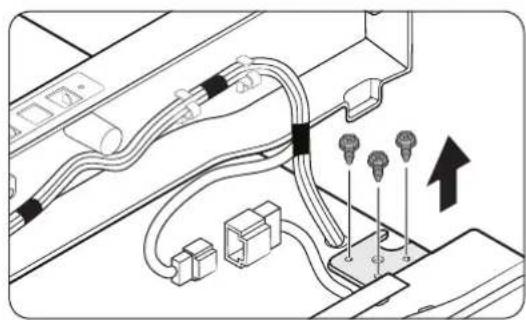

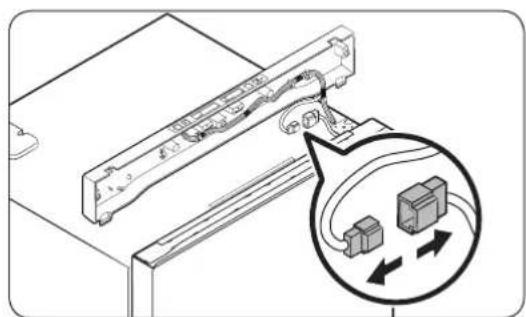

1. Solte os conectores dos fios.

1. Desaperte os parafusos da dobradiça superior.

Remova a dobradiça e o eixo da porta

1. Levante cuidadosamente a porta do congelador para a retirar.
2. Utilize a chave Phillips e a chave Allen para desapertar os parafusos e remover a dobradiça central.
3. Deslize a porta do frigorífico cuidadosamente para fora do veio da dobradiça e depois puxe para cima para a retirar.

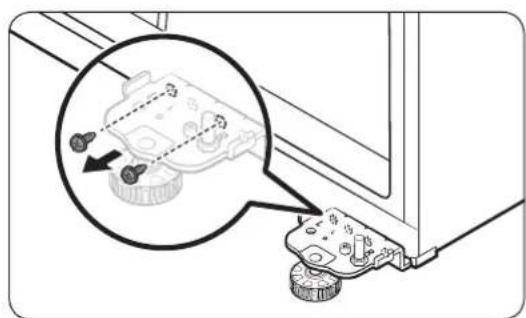

Utilize a chave Phillips para remover os parafusos da dobradiça inferior.
