Produkttype	Fryser
Mærke	Samsung
Model	RB50DG6320B1
Brugerudskiftelige dele	Håndtag (visse modeller), pakninger, skuffer, hængsler
Værktøj til udskiftning af hængsler	Stjerneskruetrækker, flad skruetrækker, 11 mm nøgle, 10 mm topnøgle, 5 mm unbrakonøgle, 8 mm topnøgle
Antal sider i manualen	182 sider
Tilgængelige sprog	Fransk (original), tysk, engelsk, spansk, italiensk, hollandsk, polsk, portugisisk, rumænsk osv.
Brugervurdering	8.0 / 10
Sikkerhed	Afmontering af døre kræver mindst 2 personer; hængslerne er tunge; afbryd strømmen før indgreb
Vedligeholdelse og rengøring	Udskiftning af pakning, skuffer og hængsler kan udføres af brugeren
Garanti	Dækkes ikke, hvis reparation udføres af en uautoriseret leverandør eller af brugeren uden overholdelse af instruktionerne
Modelkode	Angivet på stregkoden i nederste venstre hjørne af produktet
Reservedele	Tilgængelige på http://samsung.com/support ved at indtaste modelkoden
Vandtilslutning	Kun til modeller med dispenser; brug slanger med matchende farver
Forholdsregler for hængsler	Spænd akslen godt; kontroller fastgørelsen; beskadig ikke kablerne; brug sikkerhedshandsker

Ofte stillede spørgsmål - RB50DG6320B1 SAMSUNG

Hvordan udskifter jeg dørpakningen?

Åbn døren og fjern den gamle pakning. Fastgør en ny pakning, og sørg for, at der ikke er nogen mellemrum mellem pakningen og døren.

Hvordan fjerner og geninstallerer jeg skufferne?

Træk skuffen let fremad, løft den op, og træk den ud. For at geninstallere, følg trinene i omvendt rækkefølge. Sørg for, at skuffen er korrekt indsat i skinnen.

Hvilket værktøj er nødvendigt til at udskifte hængslerne?

Stjerneskruetrækker, flad skruetrækker, 11 mm nøgle, 10 mm topnøgle, 5 mm unbrakonøgle og 8 mm topnøgle.

Hvor finder jeg modelkoden på min fryser?

Modelkoden vises på stregkodemærkaten i nederste venstre hjørne af produktet.

Hvordan bestiller jeg reservedele?

Gå til http://samsung.com/support, indtast din produkts modelkode, og tjek de tilgængelige dele. Sørg for, at delens navn svarer til illustrationen i manualen.

Hvad gør jeg ved vandlækage (model med dispenser)?

Kontroller, at vandslangerne er tilsluttet med matchende farver og helt indsat i midten af den gennemsigtige kobling. Sørg for, at slangens overflade ikke er beskadiget.

Hvorfor kræves der to personer til at vende dørene?

Dørene er tunge, og håndtering uden assistance kan medføre skader eller beskadige produktet. Vipning og installation af køleskabet kræver mindst to personer.

Dækker garantien reparationer udført af en ikke-professionel?

Nej. Enhver reparation udført af en uautoriseret serviceudbyder eller af brugeren uden overholdelse af instruktionerne annullerer garantien.

Hvordan afbryder jeg vandslangen under udskiftning af hængslerne?

Afbryd vandslangen ved at frakoble kabelstikene. Sørg for at markere farverne for korrekt tilslutning senere.

Hvilke forholdsregler skal jeg tage ved fjernelse af dørene?

Placer en blød genstand (pap) på gulvet for at undgå ridser. Afbryd strømmen. Fjern dørene med mindst to personer. Brug sikkerhedshandsker.

BRUGSANVISNING RB50DG6320B1 SAMSUNG

Phillips-skruetrækker, flad skruetrækker, 11 mm skruenøgle

1. Du kan se, hvor du kan købe reservedele, på http://samsung.com/support
2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
3. Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

! FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

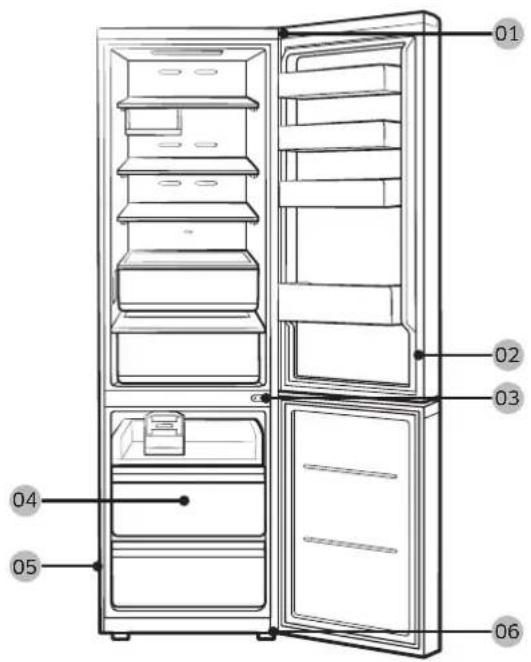

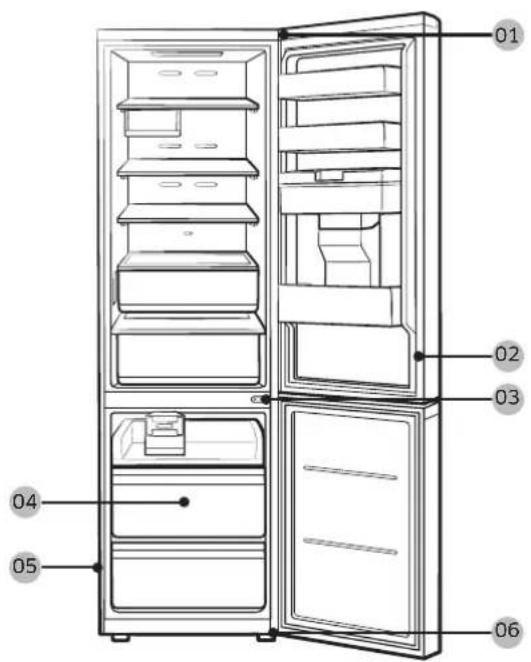

01 Øverste hængsel 02 Pakning 03 Midterste hængsel 04 Skuffe 05 Stregkodeetiket 06 Nederste hængsel

Dansk

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

Sådan fjernes pakningen

Åbn døren, og fjern pakningen fra døren.

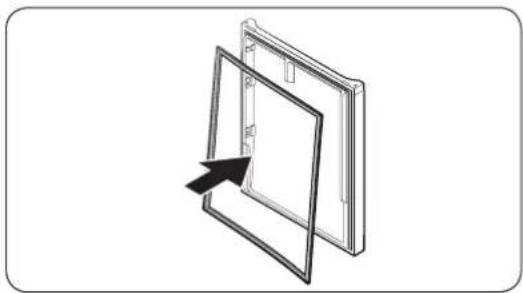

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Dansk

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

Sådan fjernes skufferne

BEMÆRK

Fjern den nederste dørhylde i forvejen.

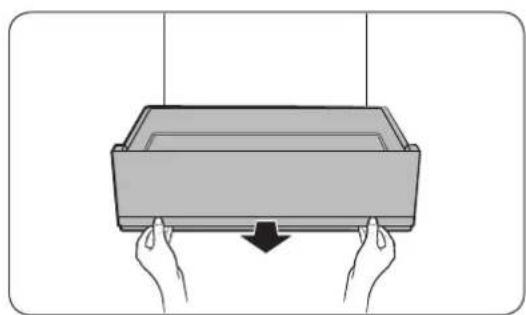

1. Træk grøntsagsskuffen lidt frem.
2. Løft grøntsagsskuffen lidt, og træk den derefter ud.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.
• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
• Sørg for, at akslen er strammet ordentligt på hængslet.
• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Krævede værktøjer (medfølger ikke)

Phillips-skruetrækker Skruetrækker med lige kærv 11 mm skuenøgle

(til hængselaksel)

8 mm topnøgle (til bolte)

10 mm topnøgle (til bolte)

5 mm unbrakonøgle (til mellemste hængsel)

Dansk

Sådan udskiftes hængslerne

Frakobl vandledningen

FORSIGTIG

• Sørg for, at vandledningerne er tilsluttet med matchende farver. (kun til dispensermodel)
• For at forhindre vandlækager skal hver vandledning indsættes helt til midten af den gennemsigtige kobling. (kun til dispensermodel)
• Sørg for, at vandslangens overflade ikke beskadiges. (kun til dispensermodel)

Fjern dørene

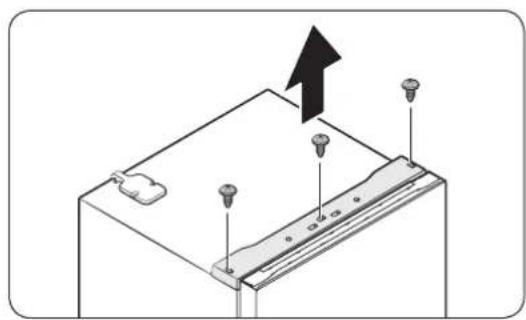

1. Brug en stjerneskruetrækker til at løsne skruerne (x3) i tre huller på topstykket. Træk derefter forsigtigt topstykket ud.

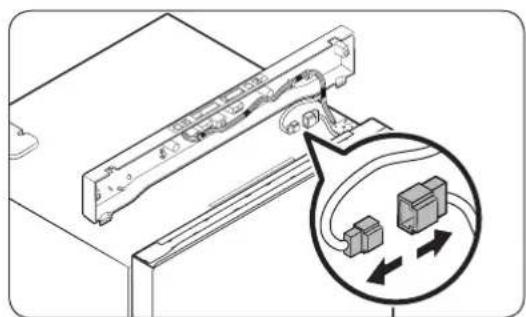

1. Frakobl ledningsstikkene.

1. Løsn boltene på det øverste hængsel.

Fjern hængslet og dørakslen

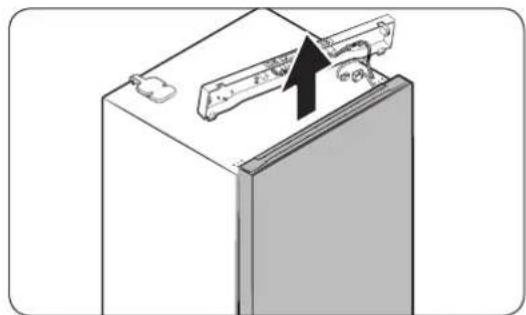

1. Løft forsigtigt frysedøren op for at fjerne den.
2. Brug skruetrækkeren og skruenøglen til at løsne boltene og fjerne det midterste hængsel.
3. Skub forsigtigt køleskabsdøren ud af hængselsakslen, og træk derefter op for at fjerne den.

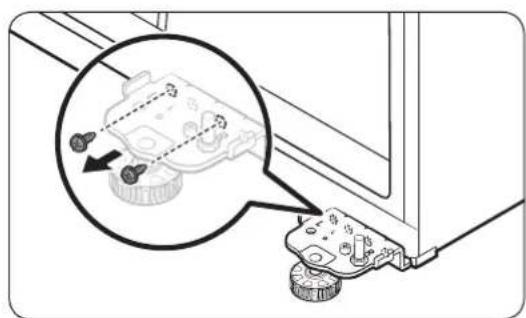

Brug skruetrækkeren til at fjerne skruen på det nederste hængsel.

Brugerhåndbog

MODELLKODE: RB45*, RB50*, RB53*

Sådan fjerner du pakningen

Sådan udskifter du pakningen

Sådan fjerner du skufferne

BEMÆRK

Fjern den nederste dørbeholder på forhånd.
