Tuotetyyppi	Pakastin
Merkki	Samsung
Malli	RB50DG6320B1
Käyttäjän vaihdettavat osat	Kahvat (tietyt mallit), tiivisteet, laatikot, saranat
Saranoiden vaihtoon tarvittavat työkalut	Ristipääruuvimeisseli, litteäpääruuvimeisseli, 11 mm avain, 10 mm hylsyavain, 5 mm kuusiokoloavain, 8 mm hylsyavain
Ohjeen sivumäärä	182 sivua
Saatavilla olevat kielet	Ranska (alkuperäinen), saksa, englanti, espanja, italia, hollanti, puola, portugali, romania jne.
Käyttäjien arvio	8.0 / 10
Turvallisuus	Ovien irrotus vaatii vähintään 2 henkilöä; saranat ovat raskaita; irrota virta ennen toimenpidettä
Huolto ja puhdistus	Tiivisteen, laatikoiden ja saranoiden vaihto on käyttäjän mahdollista
Takuu	Ei kata, jos korjaus on tehty valtuuttamattoman palveluntarjoajan toimesta tai käyttäjän toimesta ohjeita noudattamatta
Mallikoodi	Ilmoitettu tuotteen vasemmassa alareunassa olevassa viivakooditarroissa
Varaosat	Saatavilla osoitteessa http://samsung.com/support syöttämällä mallikoodin
Vesiliitäntä	Vain malleille, joissa on jakaja; käytä vastaavan värisiä letkuja
Saranoiden varotoimet	Kiristä akseli kunnolla; tarkista kiinnitys; älä vahingoita kaapeleita; käytä suojakäsineitä

Usein kysytyt kysymykset - RB50DG6320B1 SAMSUNG

Kuinka vaihdan oven tiivisteen?

Avaa ovi ja poista vanha tiiviste. Kiinnitä uusi tiiviste varmistaen, ettei tiivisteen ja oven välillä ole mitään rakoa.

Kuinka irroitan ja asennan laatikot uudelleen?

Vedä laatikkoa hieman eteenpäin, nosta se ja vedä irti. Uudelleenasennuksessa toimi päinvastaisessa järjestyksessä. Varmista, että laatikko on asetettu oikein kiskoon.

Mitä työkaluja tarvitaan saranoiden vaihtoon?

Ristipääruuvimeisseli, litteäpääruuvimeisseli, 11 mm avain, 10 mm hylsyavain, 5 mm kuusiokoloavain ja 8 mm hylsyavain.

Mistä löydän pakastimeni mallikoodin?

Mallikoodi on ilmoitettu tuotteen vasemmassa alareunassa olevassa viivakooditarroissa.

Kuinka tilaan varaosia?

Mene osoitteeseen http://samsung.com/support, syötä tuotteesi mallikoodi ja tarkista saatavilla olevat osat. Varmista, että osan nimi vastaa käsikirjan kuvaa.

Mitä tehdä vesivuodon sattuessa (malli jakajalla)?

Tarkista, että vesiletkut on liitetty vastaavilla väreillä ja työnnetty kokonaan läpinäkyvän kytkimen keskelle. Varmista, ettei letkun pinta ole vaurioitunut.

Miksi ovien kääntämiseen tarvitaan kaksi henkilöä?

Ovet ovat raskaita eikä niitä tule käsitellä ilman apua, sillä se voi aiheuttaa loukkaantumisia tai vahingoittaa tuotetta. Jääkaapin kallistaminen ja asennus vaativat vähintään kaksi henkilöä.

Kattaako takuu korjaukset, jotka on tehty ei-ammattilaisen toimesta?

Ei. Kaikki korjaukset, jotka on tehty valtuuttamattoman palveluntarjoajan toimesta tai käyttäjän toimesta ilman ohjeiden noudattamista, mitätöivät takuun.

Kuinka irrotan vesiletkun saranoiden vaihdon yhteydessä?

Irrota vesiletku kytkemällä kaapeliliittimet irti. Muista merkitä värit myöhempää oikeaa liitäntää varten.

Mitä varotoimia on noudatettava ovien irrotuksessa?

Aseta pehmeä esine (pahvi) lattialle naarmujen estämiseksi. Irrota virta. Irrota ovet vähintään kahden henkilön voimin. Käytä suojakäsineitä.

KÄYTTÖOHJE RB50DG6320B1 SAMSUNG

Käyttäjän huolto-opas

MALLIKOODI: RB45*, RB50*, RB53*

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

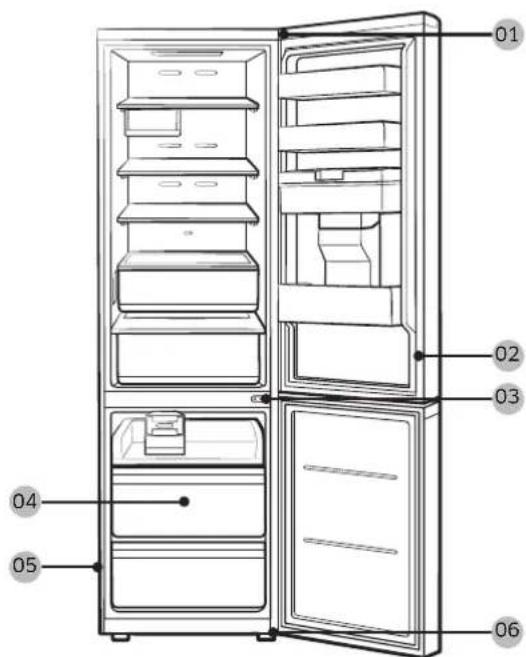

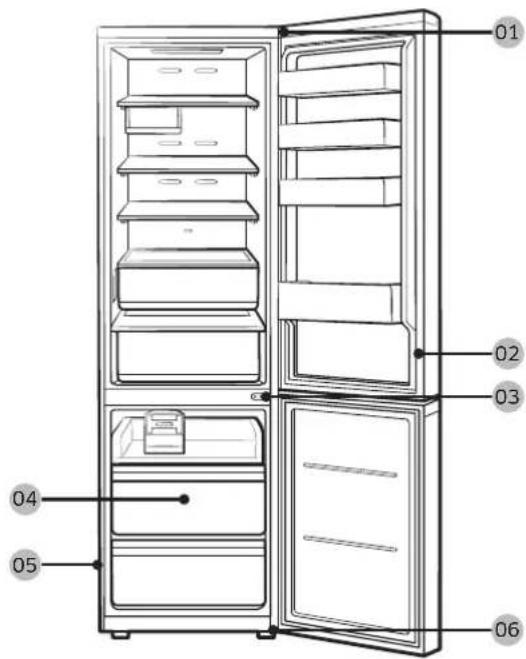

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

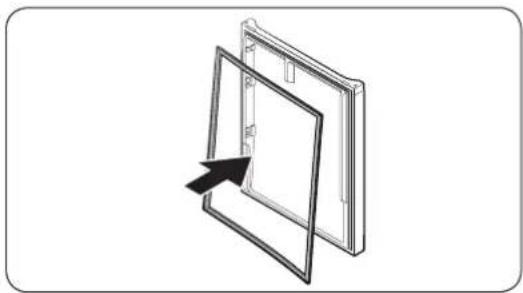

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeroiden poistaminen

HUOM.

Irrota jo etukäteen oven alalokero.

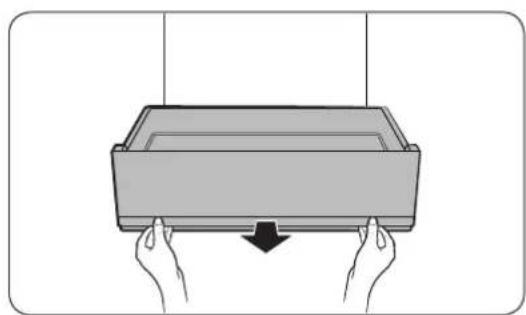

1. Vedä vihanneslokeroa hieman eteenpäin.

1. Kohota vihanneslokeroa hieman ja vedä se sitten ulos.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja. • Varmista, että tappi on kiristetty saranaan tiukasti. • Tarkista, että sarana on tiukasti kiinni kaapissa. • Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm:n ruuviavain

(saranan akselille)

5 mm:n kuusiokoloavain (keskisaranalle)

Suomi

Saranoiden asettaminen paikalleen

Katkaise vedensyöttö

HUOMIO

• Varmista, että vesiletkut kytketään niiden värin mukaisesti. (vain malli, jossa on annostelija)
• Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan. (vain malli, jossa on annostelija)
• Varmista, että vedenottoletku ei ole vaurioitunut. (vain malli, jossa on annostelija)

Ovien irrottaminen

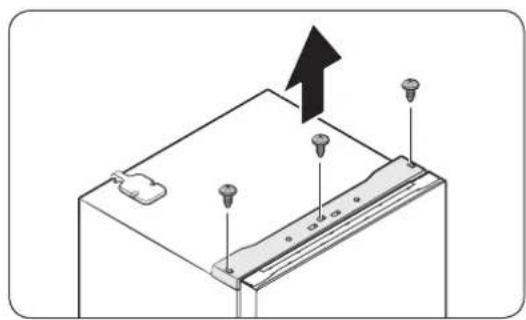

1. Löysää yläkannen kolmen aukon ruuveja (3 kpl) ristipääruuvimeisselillä. Vedä sen jälkeen yläkansi varovasti ulos.

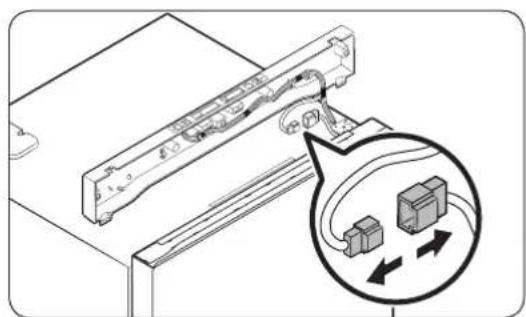

1. Irrota johtoliittimet.

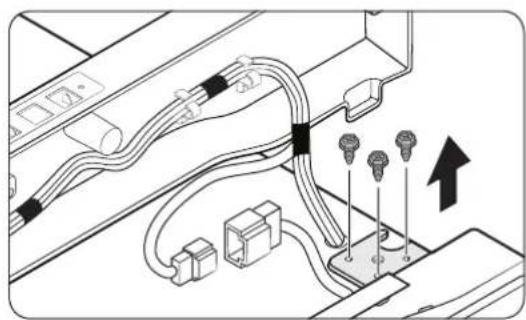

1. Löysää yläsaranan pultteja.

Suomi

Saranan ja oven akselin irrottaminen

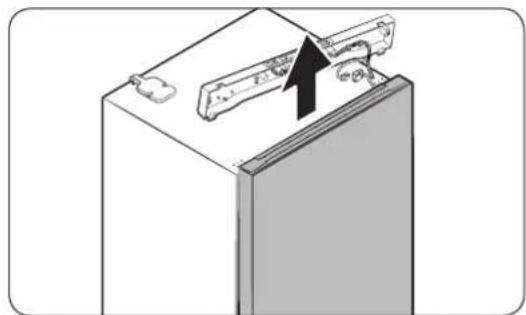

1. Irrota pakastimen ovi nostamalla sitä varovasti ylöspäin.
2. Löysää pultit ruuvimeisselillä ja jakoavaimella ja irrota keskisarana.
3. Liu'uta jääkaapin ovi varovasti pois sarana-akselista ja irrota ovi nostamalla sitä ylöspäin.

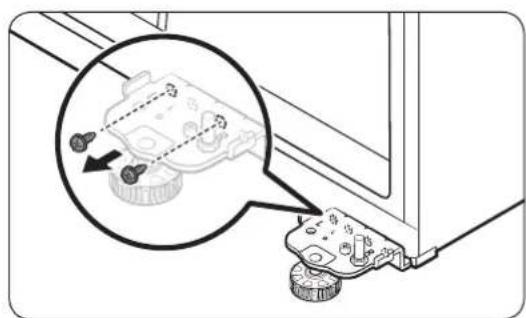

Irrota alasaranan ruuvi ruuvimeisselillä.
