Typ produktu	Mraznička
Značka	Samsung
Model	RB50DG6320B1
Uživatelem vyměnitelné díly	Rukojeti (některé modely), těsnění, zásuvky, panty
Nářadí potřebné k výměně pantů	Křížový šroubovák, plochý šroubovák, klíč 11 mm, nástrčný klíč 10 mm, imbusový klíč 5 mm, nástrčný klíč 8 mm
Počet stran návodu	182 stran
Dostupné jazyky	Francouzština (originál), němčina, angličtina, španělština, italština, nizozemština, polština, portugalština, rumunština atd.
Hodnocení uživatelů	8.0 / 10
Bezpečnost	Demontáž dveří vyžaduje minimálně 2 osoby; panty jsou těžké; před zásahem odpojte napájení
Údržba a čištění	Výměna těsnění, zásuvek a pantů možná uživatelem
Záruka	Nekrytá, pokud opravu provádí neautorizovaný poskytovatel nebo uživatel bez dodržení pokynů
Modelový kód	Uveden na štítku s čárovým kódem vlevo dole na produktu
Náhradní díly	Dostupné na http://samsung.com/support po zadání modelového kódu
Vodovodní přípojka	Pouze pro modely s dávkovačem; používejte hadice odpovídajících barev
Bezpečnostní opatření pro panty	Dobře utáhněte hřídel; zkontrolujte upevnění; nepoškoďte kabely; používejte bezpečnostní rukavice

Často kladené otázky - RB50DG6320B1 SAMSUNG

Jak vyměnit těsnění dveří?

Otevřete dveře a odstraňte staré těsnění. Upevněte nové těsnění a zajistěte, aby mezi těsněním a dveřmi nebyla žádná mezera.

Jak vyjmout a znovu nainstalovat zásuvky?

Mírně vytáhněte zásuvku dopředu, nadzvedněte ji a vytáhněte. Pro opětovnou instalaci postupujte opačně. Ujistěte se, že je zásuvka správně zasunuta do kolejnice.

Jaké nářadí je potřeba k výměně pantů?

Křížový šroubovák, plochý šroubovák, klíč 11 mm, nástrčný klíč 10 mm, imbusový klíč 5 mm a nástrčný klíč 8 mm.

Kde najdu modelový kód své mrazničky?

Modelový kód je uveden na štítku s čárovým kódem umístěném vlevo dole na produktu.

Jak objednat náhradní díly?

Navštivte http://samsung.com/support, zadejte modelový kód svého produktu a zkontrolujte dostupné díly. Ujistěte se, že název dílu odpovídá ilustraci v návodu.

Co dělat při úniku vody (model s dávkovačem)?

Zkontrolujte, zda jsou vodní hadice připojeny odpovídajícími barvami a zcela zasunuty do středu průhledné spojky. Ujistěte se, že povrch hadice není poškozen.

Proč jsou k převrácení dveří potřeba dvě osoby?

Dveře jsou těžké a manipulace bez pomoci může vést ke zranění nebo poškození produktu. Náklon a instalace chladničky vyžadují alespoň dvě osoby.

Vztahuje se záruka na opravy neprofesionálem?

Ne. Jakákoli oprava provedená neautorizovaným poskytovatelem služeb nebo uživatelem bez dodržení pokynů ruší záruku.

Jak odpojit vodní hadici při výměně pantů?

Odpojte vodní hadici odpojením kabelových konektorů. Nezapomeňte označit barvy pro pozdější správné připojení.

Jaká bezpečnostní opatření je třeba dodržet při demontáži dveří?

Položte na podlahu měkký předmět (karton), aby nedošlo k poškrábání. Odpojte napájení. Demontujte dveře alespoň dvěma osobami. Používejte bezpečnostní rukavice.

NÁVOD K OBSLUZE RB50DG6320B1 SAMSUNG

Návod k servisním úkonům

KÓD MODELU: RB45*, RB50*, RB53*

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com/support.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.

- Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

1. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu. • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

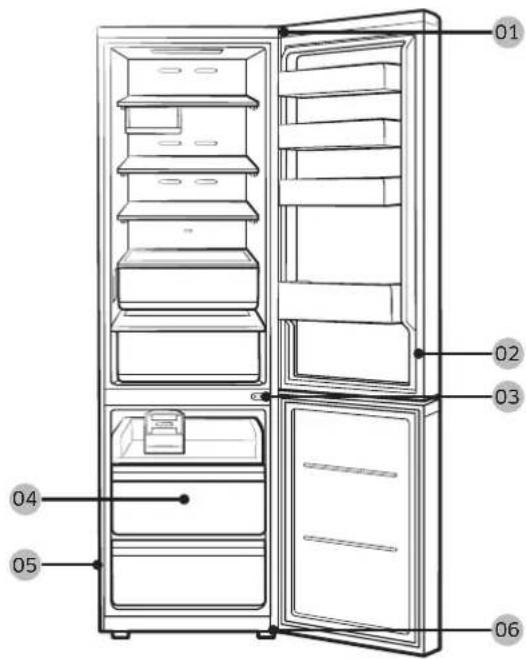

01 Horní závěs 02 Těsnění 03 Prostřední závěs 04 Zásuvka 05 Štítek s čárovým kódem 06 Spodní závěs

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

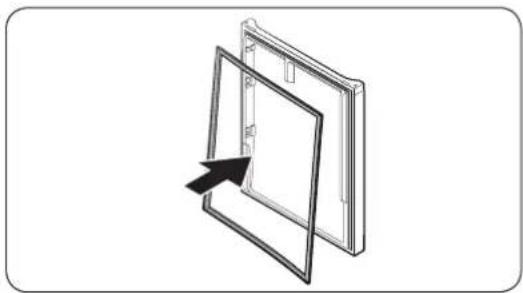

Výměna těsnění

Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvek

POZNÁMKA

Nejprve vyjměte spodní dveřní přihrádku.

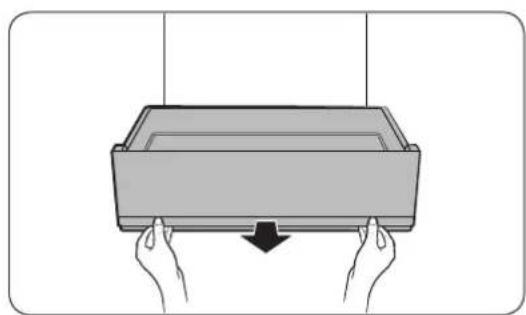

1. Posuňte zásuvku na zeleninu mírně dopředu.
2. Mírně nadzvedněte zásuvku na zeleninu a poté jí vytáhněte ven.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák, plochý šroubovák, klíč 11 mm

Nástrčkový klíč 10 mm (pro šrouby)

(pro závěsný hřídel)

Nástrčkový klíč 8 mm (pro šrouby)

Imbusový klíč 5 mm (pro střední závěs)

Čeština

Výměna závěsů

Odpojení vodovodního potrubí

⚠️ UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. (Pouze u modelu s dávkovačem) - Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. (Pouze u modelu s dávkovačem) - Ujistěte se, že povrch vodní hadice není poškozen. (Pouze u modelu s dávkovačem)

Demontáž dveří

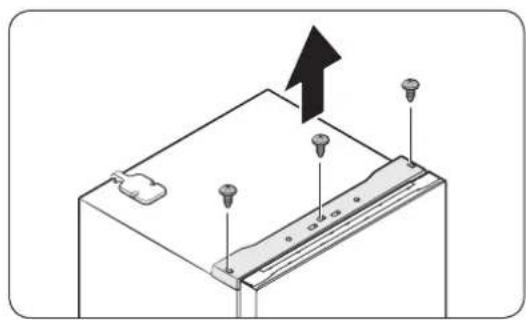

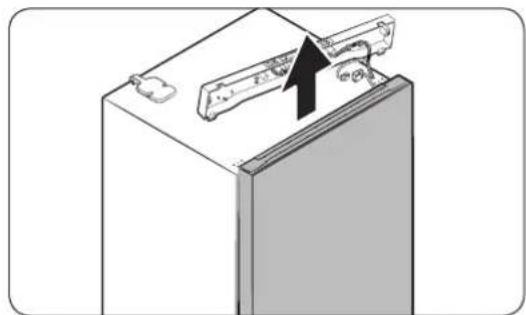

1. Pomocí křížového šroubováku uvolněte šrouby (x3) ve třech otvorech na horním štítku. Poté opatrně vyjměte horní štítek.

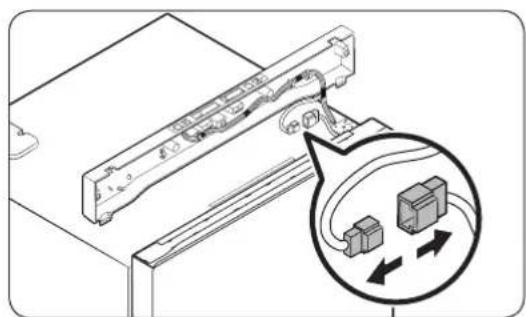

1. Oddělte konektory kabelu.

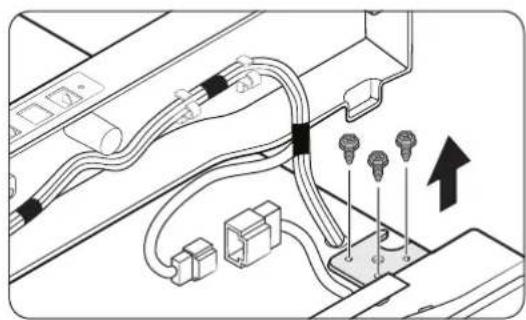

1. Povolte šrouby na horním závěsu.

Čeština

Demontáž závěsu a hřídele dveří

1. Mírně zvedněte a vyjměte dveře mrazničky.
2. Pomocí šroubováku a klíče povolte šrouby a vyjměte střední závěs.
3. Opatrně vysuňte dveře chladničky ze závěsného hřídele a poté dveře chladničky vyjměte vytažením směrem nahoru.

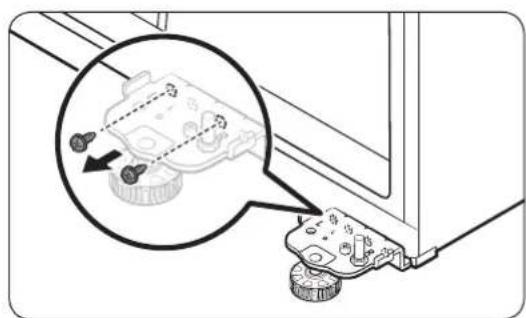

Pomocí šroubováku odstraňte šroub na spodním závěsu.

Čeština

1. Zásuvku na zeleninu potiahnite mierne dopredu.
2. Zásuvku na zeleninu mierne nadvihnite a následne vyberte.

Opätovná montáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

Slovenčina

Výmena pántu

1. Odpojte káblové konektory.

1. Dvierka mrazničky opatrne nadvihnite a zložte.
2. Pomocou skrutkovača a kľúča uvoľnite skrutky a vyberte stredný pánt.
3. Opatrne vysuňte dvierka mrazničky z valčeka pántu a vytiahnutím nahor ich zložte.

Pomocou skrutkovača odskrutkujte skrutku na spodnom pánte.
