Tip produs	Congelator
Marcă	Samsung
Model	RB50DG6320B1
Piese înlocuibile de către utilizator	Mânere (unele modele), garnituri, sertare, balamale
Unelte necesare pentru înlocuirea balamalelor	Șurubelniță Phillips, șurubelniță cu cap plat, cheie de 11 mm, cheie tubulară de 10 mm, cheie hexagonală de 5 mm, cheie tubulară de 8 mm
Număr de pagini al manualului	182 pagini
Limbi disponibile	Franceză (original), germană, engleză, spaniolă, italiană, olandeză, poloneză, portugheză, română, etc.
Nota utilizatorilor	8.0 / 10
Siguranță	Scoaterea ușilor necesită cel puțin 2 persoane; balamalele sunt grele; deconectați alimentarea înainte de intervenție
Întreținere și curățare	Înlocuirea garniturii, a sertarelor și a balamalelor posibilă de către utilizator
Garanție	Nu este acoperită dacă repararea este efectuată de un furnizor neautorizat sau de utilizator fără respectarea instrucțiunilor
Cod model	Indicat pe eticheta cu cod de bare în partea de jos stânga a produsului
Piese de schimb	Disponibile pe http://samsung.com/support introducând codul modelului
Racordarea apei	Doar pentru modelele cu dozator; utilizați furtune de culori corespunzătoare
Precauții pentru balamale	Strângeți bine arborele; verificați fixarea; nu deteriorați cablurile; purtați mănuși de protecție

Întrebări frecvente - RB50DG6320B1 SAMSUNG

Cum se înlocuiește garnitura ușii?

Deschideți ușa și scoateți garnitura veche. Fixați o garnitură nouă asigurându-vă că nu există niciun spațiu între garnitură și ușă.

Cum se scot și se reinstalează sertarele?

Trageți ușor sertarul în față, ridicați-l apoi trageți pentru a-l scoate. Pentru reinstalare, urmați pașii în ordine inversă. Asigurați-vă că sertarul este introdus corect în șina.

Ce unelte sunt necesare pentru înlocuirea balamalelor?

Șurubelniță Phillips, șurubelniță cu cap plat, cheie de 11 mm, cheie tubulară de 10 mm, cheie hexagonală de 5 mm și cheie tubulară de 8 mm.

Unde găsesc codul model al congelatorului meu?

Codul model este afișat pe eticheta cu cod de bare situată în partea de jos stânga a produsului.

Cum se comandă piese de schimb?

Accesați http://samsung.com/support, introduceți codul model al produsului dumneavoastră și verificați piesele disponibile. Asigurați-vă că numele piesei corespunde ilustrației din manual.

Ce să faceți în caz de scurgere de apă (model cu dozator)?

Verificați că furtunele de apă sunt racordate cu culorile corespunzătoare și introduse complet în centrul cuplajului transparent. Asigurați-vă că suprafața furtunului nu este deteriorată.

De ce sunt necesare două persoane pentru inversarea ușilor?

Ușile sunt grele iar manipularea lor fără asistență poate duce la răniri sau deteriorarea produsului. Înclinarea și instalarea frigiderului necesită cel puțin două persoane.

Garanția acoperă reparațiile efectuate de o persoană neprofesionistă?

Nu. Orice reparație efectuată de un furnizor de servicii neautorizat sau de utilizator fără respectarea instrucțiunilor anulează garanția.

Cum se deconectează furtunul de apă la înlocuirea balamalelor?

Deconectați furtunul de apă deconectând conectorii cablului. Asigurați-vă că marcați culorile pentru o racordare corectă ulterioară.

Care sunt precauțiile de luat la scoaterea ușilor?

Așezați un obiect moale (carton) pe podea pentru a evita zgârieturile. Deconectați alimentarea. Scoateți ușile de către cel puțin două persoane. Purtați mănuși de protecție.

MANUAL DE UTILIZARE RB50DG6320B1 SAMSUNG

Manualul de service al utilizatorului

COD MODEL: RB45*, RB50*, RB53*

1. Consultați http://samsung.com/support pentru a vedea de unde puteți cumpăra piese de schimb
2. Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
3. Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
4. Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
5. Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.

NOTĂ

În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.

ATENȚIE

• Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeți denumirea corectă a piesei.
• Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
• Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.

Română

Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.

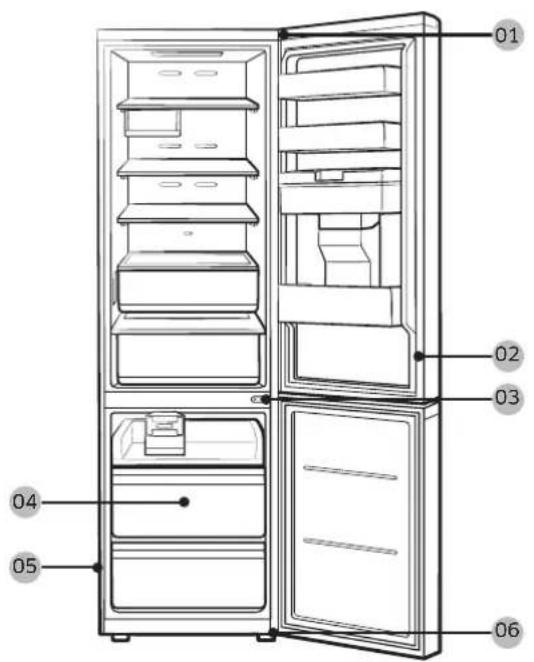

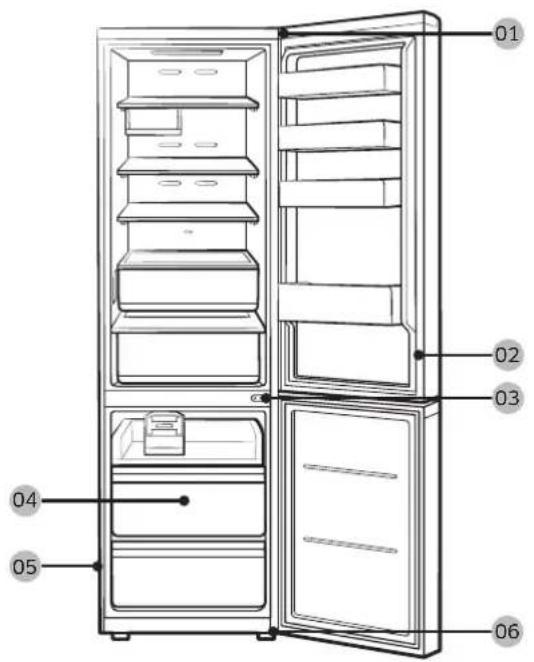

01 Balama superioară 02 Garnitură 03 Balama mijlocie 04 Sertar 05 Etichetă cu cod de bare 06 Balama inferioară

Română

Înlocuirea garniturii

ATENȚIE

Asigurați-vă că fixați bine garnitura. În caz contrar, se poate pierde aerul rece din frigider.

Pentru a scoate garnitura

Deschideți ușa și îndepărtați garnitura de la ușă.

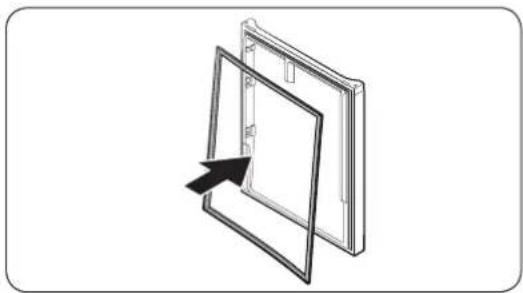

Pentru a înlocui garnitura

Prindeți o garnitură nouă la ușa frigiderului. Asigurați-vă că nu există spațiu între garnitura nouă și ușă.

Română

Înlocuirea sertarului

ATENȚIE

Verificați ca sertarul să fie introdus corect în șină în timpul asamblării.

Pentru a scoate sertarele

NOTĂ

Scoateți suportul de ușă inferior în prealabil.

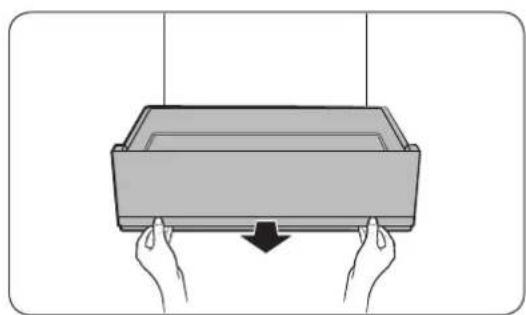

1. Trageți ușor sertarul pentru legume în față.
2. Ridicați ușor sertarul pentru legume, apoi trageți-l în afară.

Pentru a remonta sertarele

Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere

Română

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie mai întâi să scoateți ușile.

ATENȚIE

• Când scoateți ușile, fiți foarte atenți, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneți un covoraș moale sau un carton pe podea pentru a împiedica zgârierea ușii atunci când așezați ușile pe jos.
• Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un service tehnic profesionist.
• Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
• Asigurați-vă că axul este bine strâns pe balama.
• Verificați ca balamaua să fie bine prinsă pe cadru.
• Asigurați-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.

AVERTIZARE

• Înclinarea/așezarea frigiderului necesită minimum 2 persoane.
• Deconectați cablul de alimentare înainte de a inversa ușile.

Șurubelniță Phillips, șurubelniță cu cap plat, cheie de 11 mm, cheie tubulară de 10 mm (pentru bolțuri)

(pentru axul balamalelor)

Cheie tubulară de 8 mm (pentru bolțuri)

Cheie Allen de 5 mm (pentru balamaua din mijloc)

Română

Pentru a înlocui balamalele

Debranșați conducta de apă

ATENȚIE

• Asigurați-vă că furtunurile de apă sunt racordate cu culori care coincid. (numai pentru modelul cu dozator)
• Pentru a preveni scurgerile de apă, fiecare furtun de apă trebuie să fie introdus complet până în centrul cuplajului transparent. (numai pentru modelul cu dozator)
• Asigurați-vă că suprafața furtunului de apă nu este deteriorată. (numai pentru modelul cu dozator)

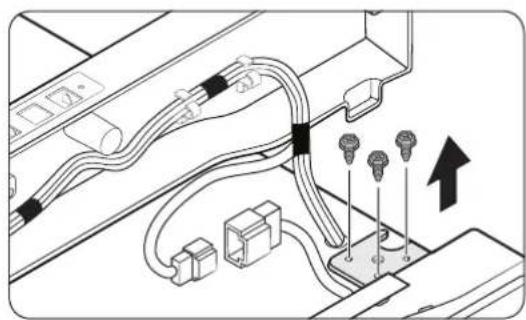

Scoaterea uşilor

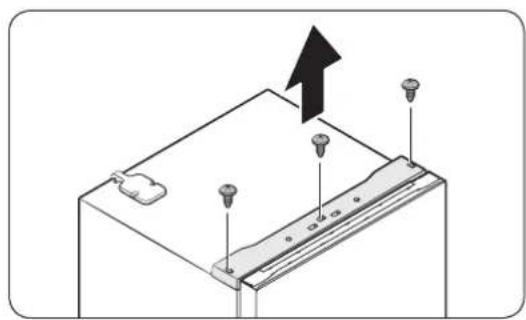

1. Utilizați o şurubelniță Phillips pentru a slăbi şuruburile (x3) în trei orificii de pe blatul superior. Apoi, scoateți ușor blatul superior.

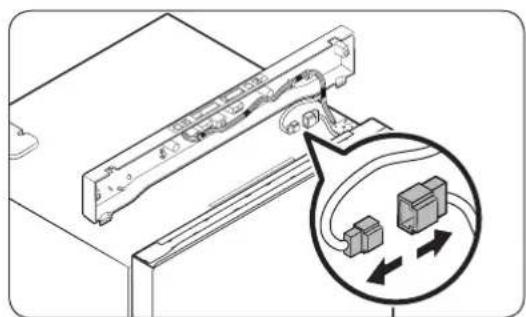

1. Decuplați conectorii cu fir.

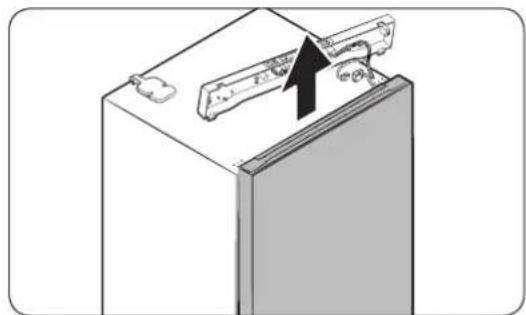

1. Slăbiți bolțurile de la balamaua de sus.

Scoateți balamaua și axul ușii

1. Ridicați ușor ușa congelatorului pentru a o scoate.
2. Folosiți șurubelnița și cheia pentru a slăbi bolțurile și scoateți balamaua din mijloc.
3. Glisați ușor ușa frigiderului în afara axului balamalei, apoi trageți în sus pentru a o scoate.

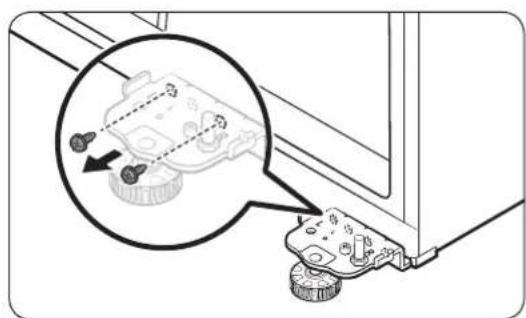

Folosiți șurubelnița pentru a scoate șurubul de pe balamaua de jos.
