RB50DG6320B1 - Mraznička SAMSUNG - Bezplatný návod na obsluhu

Typ produktu	Mraznička
Značka	Samsung
Model	RB50DG6320B1
Časti vymeniteľné používateľom	Rukoväte (niektoré modely), tesnenia, zásuvky, pánty
Nástroje potrebné na výmenu pántov	Krížový skrutkovač, plochý skrutkovač, kľúč 11 mm, nástrčný kľúč 10 mm, hexagonálny kľúč 5 mm, nástrčný kľúč 8 mm
Počet strán návodu	182 strán
Dostupné jazyky	Francúzština (originál), nemčina, angličtina, španielčina, taliančina, holandčina, poľština, portugalčina, rumunčina, atď.
Hodnotenie používateľov	8.0 / 10
Bezpečnosť	Demontáž dverí vyžaduje minimálne 2 osoby; pánty sú ťažké; pred zásahom odpojte napájanie
Údržba a čistenie	Výmenu tesnenia, zásuviek a pántov môže vykonať používateľ
Záruka	Nie je krytá, ak opravu vykoná neoprávnený poskytovateľ alebo používateľ bez dodržania pokynov
Kód modelu	Uvedený na štítku s čiarovým kódom vľavo dole na produkte
Náhradné diely	Dostupné na http://samsung.com/support zadaním kódu modelu
Prípojka vody	Len pre modely s dávkovačom; použite hadice zodpovedajúcich farieb
Bezpečnostné opatrenia pre pánty	Dobre utiahnite hriadeľ; skontrolujte upevnenie; nepoškodzujte káble; noste bezpečnostné rukavice

Často kladené otázky - RB50DG6320B1 SAMSUNG

Ako vymeniť tesnenie dverí?

Otvorte dvere a odstráňte staré tesnenie. Upevnite nové tesnenie a uistite sa, že medzi tesnením a dverami nie je žiadna medzera.

Ako vybrať a znova nainštalovať zásuvky?

Zásuvku mierne potiahnite dopredu, zdvihnite ju a potiahnite, aby ste ju vybrali. Pri opätovnej inštalácii postupujte opačne. Uistite sa, že je zásuvka správne vložená do koľajnice.

Aké nástroje sú potrebné na výmenu pántov?

Krížový skrutkovač, plochý skrutkovač, kľúč 11 mm, nástrčný kľúč 10 mm, hexagonálny kľúč 5 mm a nástrčný kľúč 8 mm.

Kde nájdem kód modelu mojej mrazničky?

Kód modelu je uvedený na štítku s čiarovým kódom umiestnenom vľavo dole na produkte.

Ako objednať náhradné diely?

Prejdite na http://samsung.com/support, zadajte kód modelu vášho produktu a skontrolujte dostupné diely. Uistite sa, že názov dielu zodpovedá ilustrácii v návode.

Čo robiť v prípade úniku vody (model s dávkovačom)?

Skontrolujte, či sú vodné hadice pripojené so zodpovedajúcimi farbami a úplne vložené do stredu priehľadnej spojky. Uistite sa, že povrch hadice nie je poškodený.

Prečo sú potrebné dve osoby na prevrátenie dverí?

Dvere sú ťažké a manipulácia bez pomoci môže viesť k zraneniu alebo poškodeniu produktu. Nakláňanie a inštalácia chladničky vyžaduje aspoň dve osoby.

Vzťahuje sa záruka na opravy vykonané neprofesionálom?

Nie. Akákoľvek oprava vykonaná neoprávneným poskytovateľom služieb alebo používateľom bez dodržania pokynov ruší záruku.

Ako odpojiť vodnú hadicu pri výmene pántov?

Odpojte vodnú hadicu odpojením konektorov káblov. Uistite sa, že označíte farby pre správne neskoršie pripojenie.

Aké bezpečnostné opatrenia treba dodržiavať pri demontáži dverí?

Položte na podlahu mäkký predmet (kartón), aby ste predišli poškriabaniu. Odpojte napájanie. Dvere demontujte aspoň dve osoby. Noste bezpečnostné rukavice.

NÁVOD NA OBSLUHU RB50DG6320B1 SAMSUNG

Používateľská servisná príručka

KÓD MODELU: RB45*, RB50*, RB53*

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com/support.
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.
3. Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.
4. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.
5. Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie.

POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice.

Slovenčina

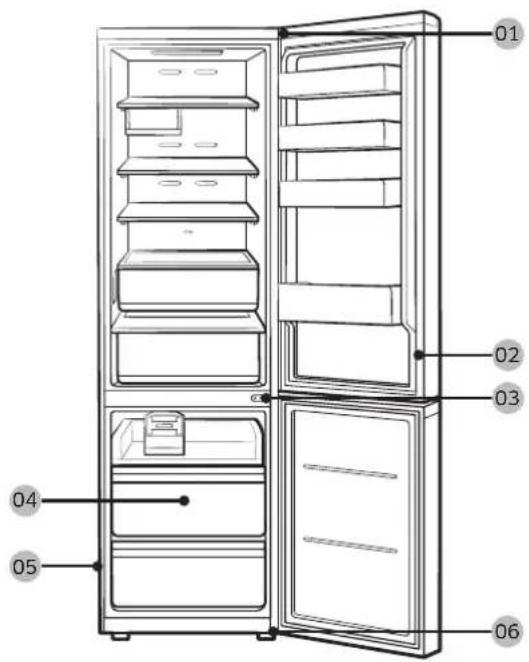

Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Stredný pánt 04 Zásuvka 05 Štítok s čiarovým kódom 06 Spodný pánt

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

Demontáž tesnenia

K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor.

Slovenčina

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kolajničky.

Vybratie zásuviek

POZNÁMKA

Ako prvú odstráňte spodnú dverovú priehradku.

Pred výmenou pántu je najprv potrebné demontovať dvierka.

POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.
• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.
• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.
• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.
• Presvedčte sa, že je valček dôsledne upevnený k pántu.
• Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.

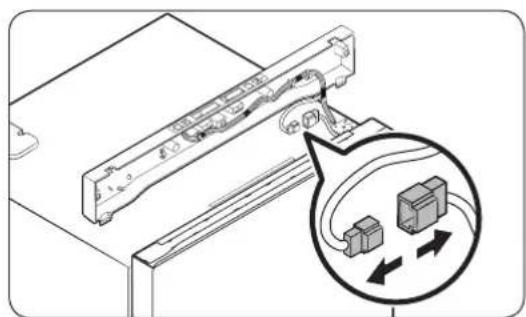

• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná sila minimálne 2 ľudí.
• Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Potrebné nástroje (nedodávajú sa)

Krížový skrutkovač, plochý skrutkovač, kľúč 11 mm

Zakladací kľúč 10 mm (na skrutky)

(na valček pántu) Imbusový kľúč 5 mm (na stredný pánt)

Zakladací kľúč 8 mm (na skrutky)

Opätovné osadenie pántov

Odpojte prívod vody

POZOR

• Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb. (Len pre model s dávkovačom)
• Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunúť do stredu priehľadnej spojky. (Len pre model s dávkovačom)
• Skontrolujte, že povrch hadice na vodu nie je poškodený. (Len pre model s dávkovačom)

1. Pomocou krížového skrutkovača uvoľnite skrutky (3 ks) v troch otvoroch horného krytu. Následne jemne vytiahnite horný kryt.
