MANUAL DE USUARIO RB50DG6320B1 SAMSUNG

Manual de mantenimiento del usuario

CÓDIGO DE MODELO: RB45\*, RB50\*, RB53\*

1. Compruebe dónde puede comprar las piezas de repuesto en http://samsung.com/support
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.

- Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

1. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.

- Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.

01 02 03 04 05 06

01 02 03 04 05 06

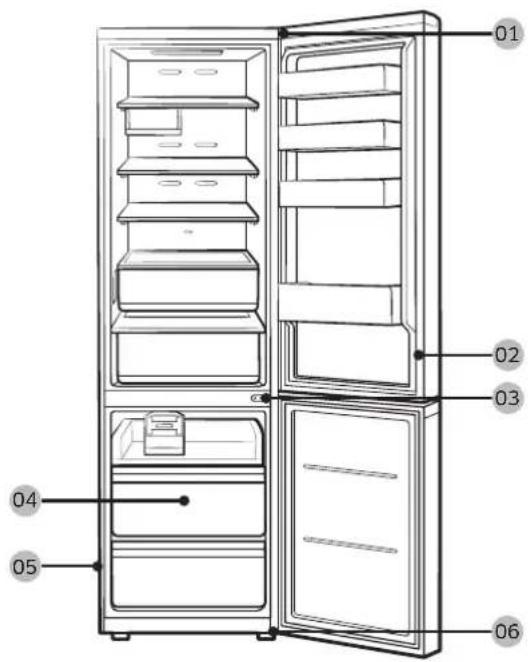

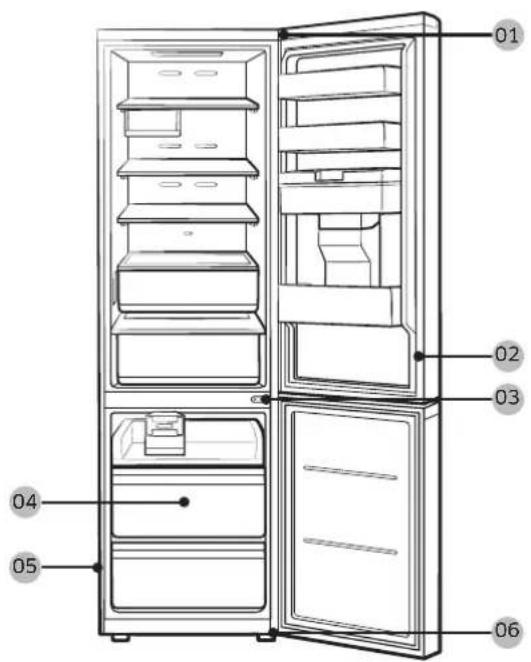

01 Bisagra superior 02 Junta
03 Bisagra central 04 Cajón
05 Etiqueta de código de barras 06 Bisagra inferior

Español

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.

Retirar la junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigorífico. Asegúrese de que no hay holguras entre la nueva junta y la puerta.

Español

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Retirar los cajones

NOTA

Retire primero el compartimento inferior de la puerta.

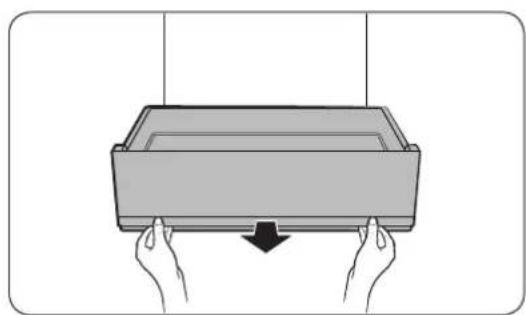

1. Tire del cajón de verduras ligeramente hacia afuera.

2. Levante ligeramente el cajón de verduras y luego extráigalo.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Español

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.
• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
• Asegúrese de que el eje está firmemente sujeto a la bisagra.
• Compruebe que la bisagra está firmemente sujeta a la carcasa.
• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
• Desenchufe el cable de alimentación antes de invertir las puertas.

Herramientas necesarias (no suministradas)

Destornillador Phillips Destornillador de punta plana Llave de 11 mm

(para eje de bisagras)

Llave de tubo de 8 mm (para pernos)

Llave de tubo de 10 mm (para pernos)

Llave Allen de 5 mm (para bisagra central)

Español

Sustituir las bisagras

Desconexión de la tubería de agua

PRECAUCIÓN

• Asegúrese de que las mangueras de agua están conectadas y los colores coinciden. (solo para el modelo con dispensador)
• A fin de evitar fugas de agua, debe insertar cada manguera de agua completamente en el centro del acoplador transparente. (solo para el modelo con dispensador)
• Asegúrese de que la superficie de la manguera de agua no esté dañada. (solo para el modelo con dispensador)

Retire las puertas

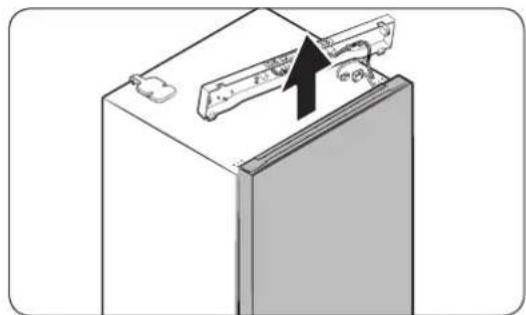

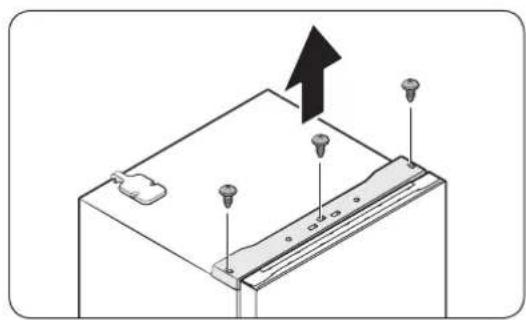

1. Use un destornillador Phillips para aflojar los tornillos (x3) de los tres agujeros de la cubierta superior. A continuación, tire suavemente de la cubierta superior.

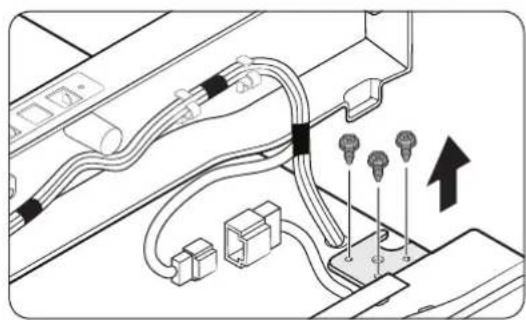

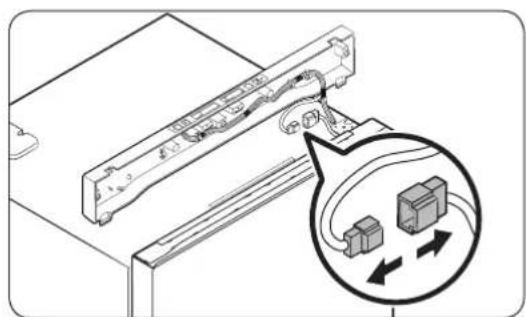

1. Desconecte los conectores de cables.

1. Afloje los pernos de la bisagra superior.

Español

Retire la bisagra y el eje de la puerta

1. Levante suavemente la puerta del congelador para extraerla.

2. Utilice el destornillador y la llave para aflojar los pernos y retirar la bisagra central.

3. Saque suavemente la puerta del frigorífico del eje de la bisagra y tire hacia arriba para extraerla.

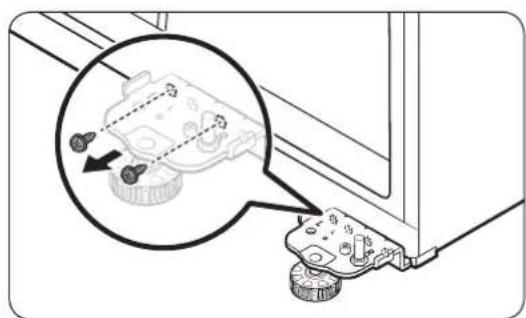

Utilice el destornillador para retirar el tornillo de la bisagra inferior.

Español
