NAUDOJIMO INSTRUKCIJA RB50DG6320B1 SAMSUNG

Naudotojo atliekamos priežiūros vadovas

MODELIO KODAS: RB45\*, RB50\*, RB53\*

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com/support
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko nejgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÉMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

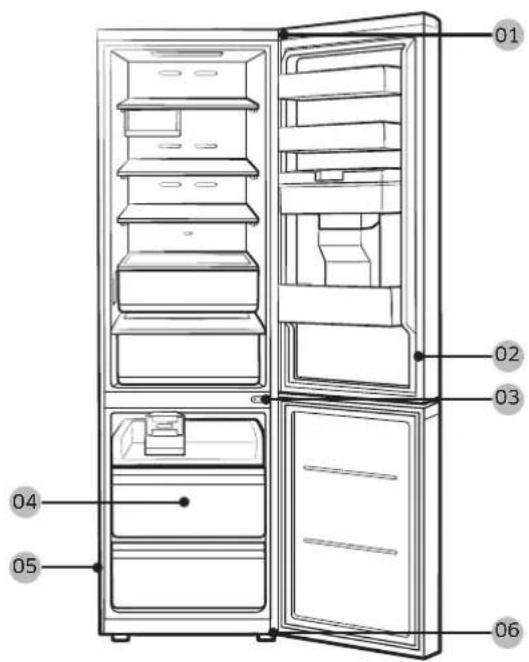

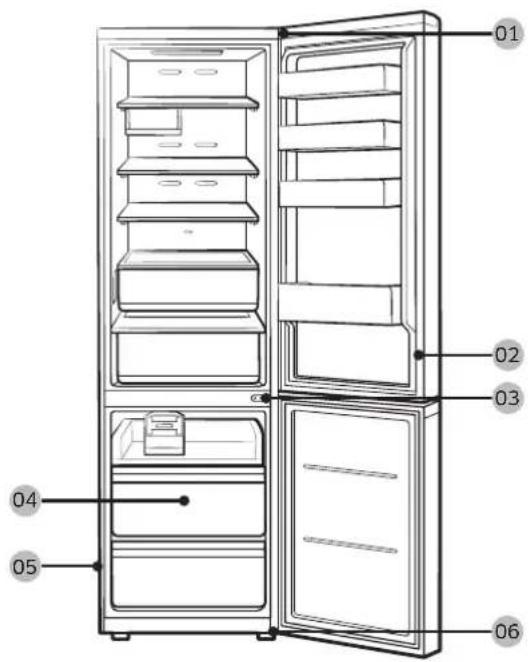

01 02 03 04 05 06

01 Viršutinis lankstas 02 Tarpinė
03 Vidurinis Iankstas 04 Stalčius
05 Brūkšninio kodo etiketė 06 Apatinis lankstas

Lietuvių kalba

Tarpinės keitimas

DÈMESIO

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

Atidarykite dureles ir nuimkite nuo jų tarpinę.

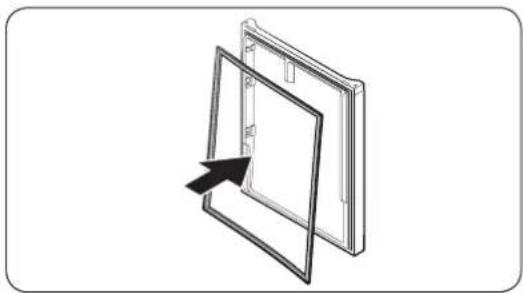

Kaip uždėti tarpinę

Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo.

Lietuvių kalba

©

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÉMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis i profesionalią techninę tarnyba.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Isitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

JSPÈJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Reikalingi jrankiai (nepateikiami)

Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis (varžtams)

(lanksto ašiai)

8 mm lizdinis veržliaraktis (varžtams)

5 mm šešiabriaunis veržliaraktis (viduriniam lankstui)

Lietuvių kalba

Kaip pakeisti lankstus

Vandentiekio linijos atjungimas

DÉMESIO

• Isitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis. (tik modeliui su dalytuvu)
• Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio. (tik modeliui su dalytuvu)
• Patikrinkite, ar nepažeistas vandens žarnos paviršius. (tik modeliui su dalytuvu)

Išimkite dureles

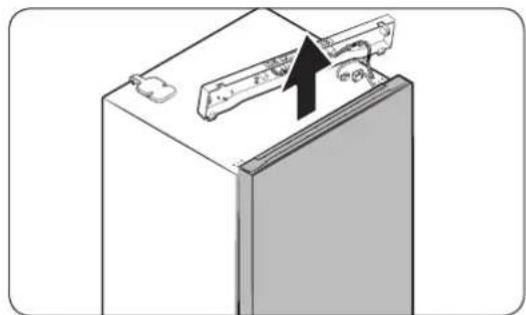

1. Kryžminiu atsuktuvu atsukite varžtus (3 vnt.) viršutinio stalo trijose angose. Tada švelniai ištraukite viršutinį stalą.

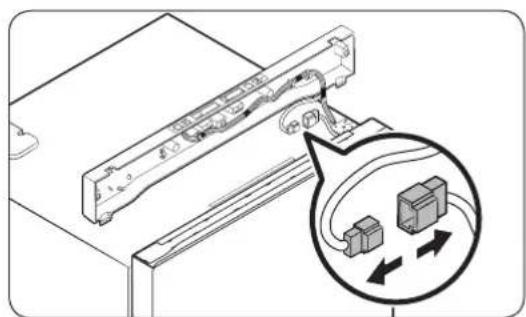

1. Atjunkite laidines jungtis.

1. Atlaisvinkite viršutinio lanksto varžtus.

Lietuvių kalba

Nuimkite lankstą ir durelių ašį

1. Švelniai kilstelėkite šaldiklio dureles, kad jas išimtumėte.

2. Atsuktuvu ir veržliarakčiu atsukite varžtus ir išimkite vidurinijl lankstą.

3. Švelniai išstumkite šaldytuvo dureles iš lanksto ašies ir traukdami aukštyn išimkite.

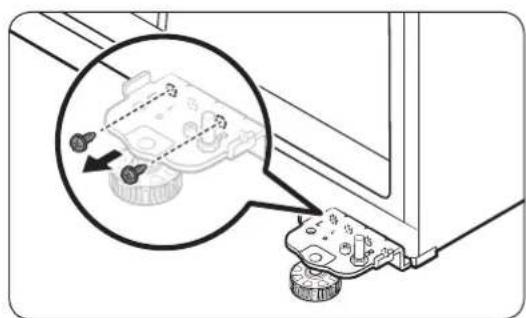

Atsuktuvu išsukite apatinj lankstą laikantį varžtą.
