RB50DG6320B1 - Külmik SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Sügavkülmik
Bränd	Samsung
Mudel	RB50DG6320B1
Kasutaja poolt vahetatavad osad	Käepidemed (mõned mudelid), tihendid, sahtlid, hinged
Hingede vahetamiseks vajalikud tööriistad	Ristpea kruvikeeraja, lapik kruvikeeraja, 11 mm mutrivõti, 10 mm pesavõti, 5 mm kuuskantvõti, 8 mm pesavõti
Juhendi lehekülgede arv	182 lehekülge
Saadaolevad keeled	Prantsuse (originaal), saksa, inglise, hispaania, itaalia, hollandi, poola, portugali, rumeenia jne.
Kasutajate hinnang	8.0 / 10
Ohutus	Uste eemaldamiseks on vaja vähemalt 2 inimest; hinged on rasked; enne sekkumist ühendage toide lahti
Hooldus ja puhastus	Tihendi, sahtlite ja hingede vahetamine on kasutajal võimalik
Garantii	Ei kata, kui remont tehakse volitamata teenusepakkuja või kasutaja poolt ilma juhiseid järgimata
Mudeli kood	Märgitud toote all vasakul asuval vöötkoodi sildil
Varuosad	Saadaval aadressil http://samsung.com/support, sisestades mudeli koodi
Veetorude ühendamine	Ainult jaoturiga mudelite puhul; kasutage vastava värvi torusid
Ettevaatusabinõud hingede korral	Tugevalt kinnitage varras; kontrollige kinnitust; ärge kahjustage kaableid; kandke kaitsekindaid

Korduma kippuvad küsimused - RB50DG6320B1 SAMSUNG

Kuidas vahetada ukse tihendit?

Avage uks ja eemaldage vana tihend. Kinnitage uus tihend, veendudes, et tihendi ja ukse vahel pole ühtki tühimikku.

Kuidas sahtleid eemaldada ja tagasi paigaldada?

Tõmmake sahtlit kergelt ette, tõstke see üles ja tõmmake eemaldamiseks. Tagasipaigaldamiseks järgige samme vastupidises järjekorras. Veenduge, et sahtel on korralikult siinile sisestatud.

Milliseid tööriistu on vaja hingede vahetamiseks?

Ristpea kruvikeeraja, lapik kruvikeeraja, 11 mm mutrivõti, 10 mm pesavõti, 5 mm kuuskantvõti ja 8 mm pesavõti.

Kust leida oma sügavkülmiku mudeli koodi?

Mudeli kood on kuvatud toote all vasakul asuval vöötkoodi sildil.

Kuidas tellida varuosi?

Minge aadressile http://samsung.com/support, sisestage oma toote mudeli kood ja kontrollige saadaolevaid osi. Veenduge, et osa nimi vastab juhendi illustratsioonile.

Mida teha veekao korral (jaoturiga mudel)?

Kontrollige, et veetorud on ühendatud vastavate värvidega ja täielikult läbipaistva ühendaja keskele sisestatud. Veenduge, et toru pind pole kahjustatud.

Miks on uste ümberpööramiseks vaja kahte inimest?

Uksed on rasked ja nende käsitsemine ilma abita võib põhjustada vigastusi või toote kahjustamist. Külmiku kallutamine ja paigaldamine nõuab vähemalt kahte inimest.

Kas garantii katab mitteprofessionaali tehtud remonti?

Ei. Iga remont, mille on teinud volitamata teenusepakkuja või kasutaja ilma juhiseid järgimata, tühistab garantii.

Kuidas veevoolik hingede vahetamise ajal lahti ühendada?

Ühendage veevoolik lahti, eemaldades kaabliühendused. Märgistage värvid hilisema õige ühendamise tagamiseks.

Milliseid ettevaatusabinõusid tuleb uste eemaldamisel järgida?

Asetage põrandale pehme ese (papp) kriimustuste vältimiseks. Ühendage toide lahti. Eemaldage uksed vähemalt kahe inimesega. Kandke kaitsekindaid.

KASUTUSJUHEND RB50DG6320B1 SAMSUNG

Kasutaja hooldusjuhend

MUDELI KOOD: RB45*, RB50*, RB53*

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support
2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikkust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

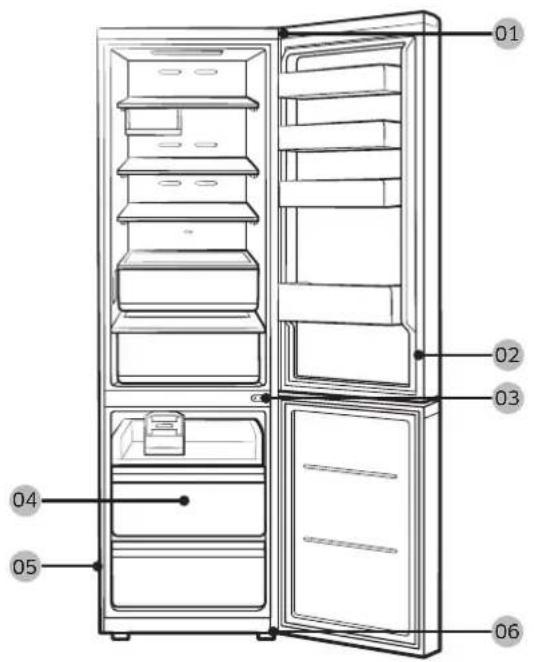

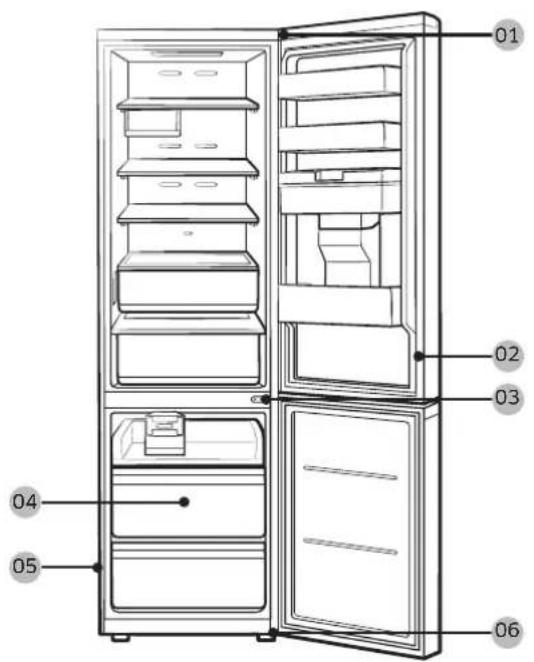

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend 03 Keskmine hing 04 Sahtel 05 Triipkoodi silt 06 Alumine hing

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

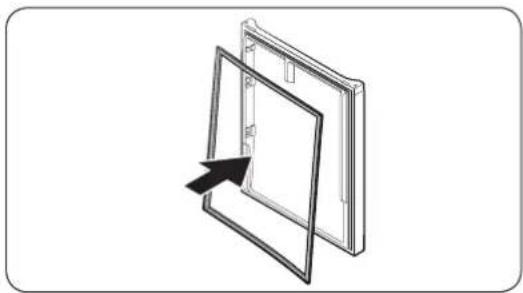

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Eesti

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtlite eemaldamiseks

MÄRKUS

Eemaldage esmalt alumine uksesahtel.

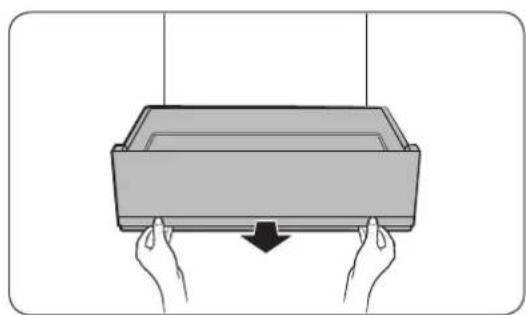

1. Tõmmake köögiviljade sahtlit veidi ettepoole.

1. Tõstke köögiviljade sahtlit veidi ja seejärel tõmmake see välja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle mahapanekul.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada. • Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleksid õigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja, lamepeakruvikeeraja, 11 mm mutrivõti

8 mm otsvõti (poltide jaoks)

10 mm otsvõti (poltide jaoks)

(hinge völli jaoks) 5 mm kuuskantvõti (keskmise hinge jaoks)

Eesti

Hingede asendamiseks

Veetoru eemaldamine

ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi. (ainult veekraaniga mudelitel)
• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni. (ainult veekraaniga mudelitel)
• Veenduge, et veevooliku pealispind poleks kahjustatud. (ainult veekraaniga mudelitel)

Eemaldage uksed

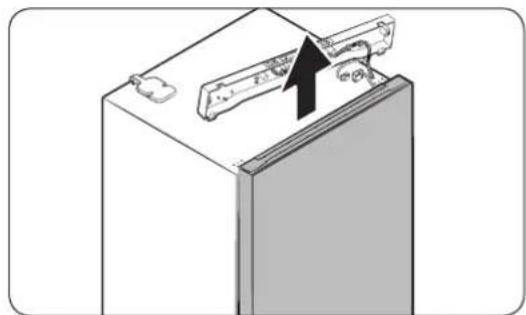

1. Kasutage ristpeakruvikeerajat, et keerata lahti kruvid (x3) ülemise laua kolmes augus. Seejärel tõmmake ülemine laud õrnalt välja.

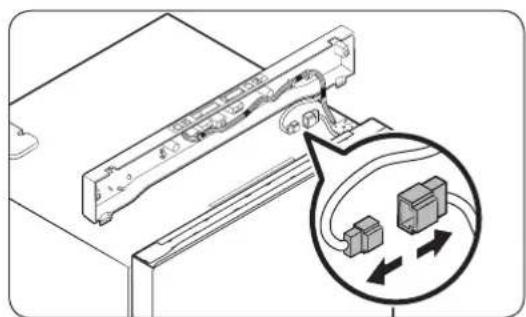

1. Võtke juhtmeühendused lahti.

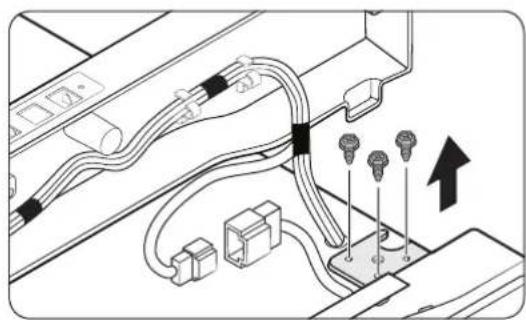

1. Keerake lahti poldid ülemisel hingel.

1. Eemaldamiseks tõstke sügavkülmiku uks ettevaatlikult üles.
2. Kasutage kruvikeerajat ja kuuskantvõtit, et keerata lahti poldid ja eemaldada keskmine hing.
3. Libistage külmiku uks ettevaatlikult hinge völlist välja ja seejärel tõmmake eemaldamiseks üles.

Kasutage kruvikeerajat, et eemaldada alumise hinge kruvi.
