RB50DG6320B1 - Congélateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur
Marque	Samsung
Modèle	RB50DG6320B1
Pièces remplaçables par l'utilisateur	Poignées (certains modèles), joints, tiroirs, charnières
Outils requis pour remplacement des charnières	Tournevis cruciforme, tournevis à tête plate, clé de 11 mm, clé à douille de 10 mm, clé hexagonale de 5 mm, clé à douille de 8 mm
Nombre de pages de la notice	182 pages
Langues disponibles	Français (original), allemand, anglais, espagnol, italien, néerlandais, polonais, portugais, roumain, etc.
Note utilisateurs	8.0 / 10
Sécurité	Retrait des portes nécessite 2 personnes minimum ; les charnières sont lourdes ; débrancher l'alimentation avant intervention
Entretien et nettoyage	Remplacement du joint, des tiroirs et des charnières possibles par l'utilisateur
Garantie	Non couverte si réparation par un fournisseur non autorisé ou par l'utilisateur sans respect des consignes
Code modèle	Indiqué sur l'étiquette à code-barres en bas à gauche du produit
Pièces de rechange	Disponibles sur http://samsung.com/support en saisissant le code modèle
Raccordement d'eau	Uniquement pour modèles avec distributeur ; utiliser des tuyaux de couleurs correspondantes
Précautions pour les charnières	Bien serrer l'arbre ; vérifier la fixation ; ne pas endommager les câbles ; porter des gants de sécurité

FOIRE AUX QUESTIONS - RB50DG6320B1 SAMSUNG

Comment remplacer le joint de porte ?

Ouvrez la porte et retirez l'ancien joint. Fixez un nouveau joint en veillant à ce qu'il n'y ait aucun espace entre le joint et la porte.

Comment retirer et réinstaller les tiroirs ?

Tirez légèrement le tiroir vers l'avant, soulevez-le puis tirez pour le retirer. Pour réinstaller, suivez les étapes en sens inverse. Assurez-vous que le tiroir est correctement inséré dans le rail.

Quels outils sont nécessaires pour remplacer les charnières ?

Tournevis cruciforme, tournevis à tête plate, clé de 11 mm, clé à douille de 10 mm, clé hexagonale de 5 mm et clé à douille de 8 mm.

Où trouver le code modèle de mon congélateur ?

Le code modèle est affiché sur l'étiquette à code-barres située en bas à gauche du produit.

Comment commander des pièces de rechange ?

Rendez-vous sur http://samsung.com/support, saisissez le code modèle de votre produit et vérifiez les pièces disponibles. Assurez-vous que le nom de la pièce correspond à l'illustration du manuel.

Que faire en cas de fuite d'eau (modèle avec distributeur) ?

Vérifiez que les tuyaux d'eau sont raccordés avec les couleurs correspondantes et insérés complètement au centre du coupleur transparent. Assurez-vous que la surface du tuyau n'est pas endommagée.

Pourquoi faut-il deux personnes pour inverser les portes ?

Les portes sont lourdes et leur manipulation sans assistance peut entraîner des blessures ou endommager le produit. L'inclinaison et l'installation du réfrigérateur nécessitent au moins deux personnes.

La garantie couvre-t-elle les réparations par un non-professionnel ?

Non. Toute réparation effectuée par un fournisseur de service non autorisé ou par l'utilisateur sans respect des consignes annule la garantie.

Comment débrancher le tuyau d'eau lors du remplacement des charnières ?

Débranchez le tuyau d'eau en déconnectant les connecteurs de câble. Assurez-vous de marquer les couleurs pour un raccordement correct ultérieur.

Quelles sont les précautions à prendre lors du retrait des portes ?

Placez un objet doux (carton) sur le sol pour éviter les rayures. Débranchez l'alimentation. Retirez les portes par au moins deux personnes. Portez des gants de sécurité.

MODE D'EMPLOI RB50DG6320B1 SAMSUNG

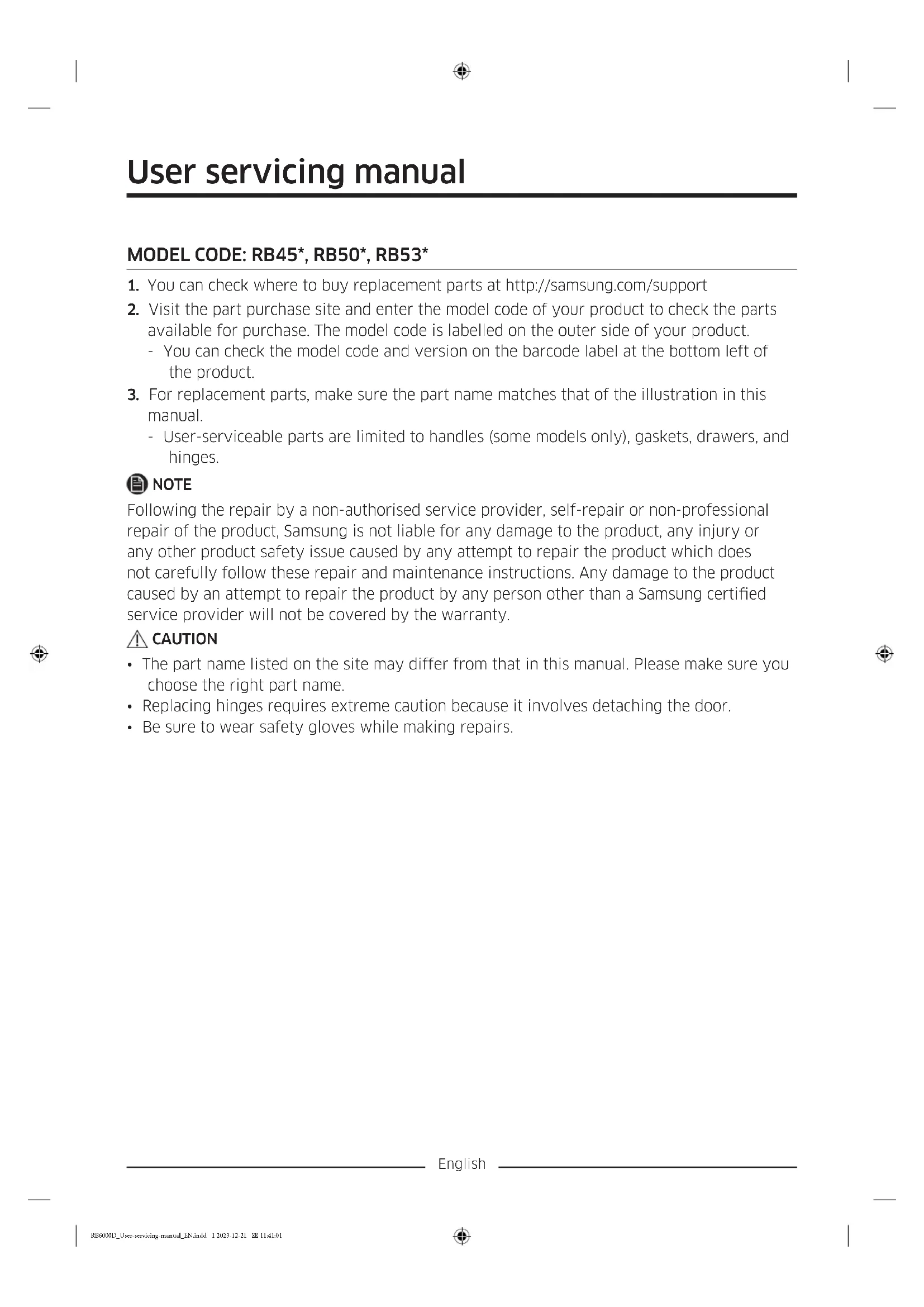

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com/support.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.
3. Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.
5. Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. • Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

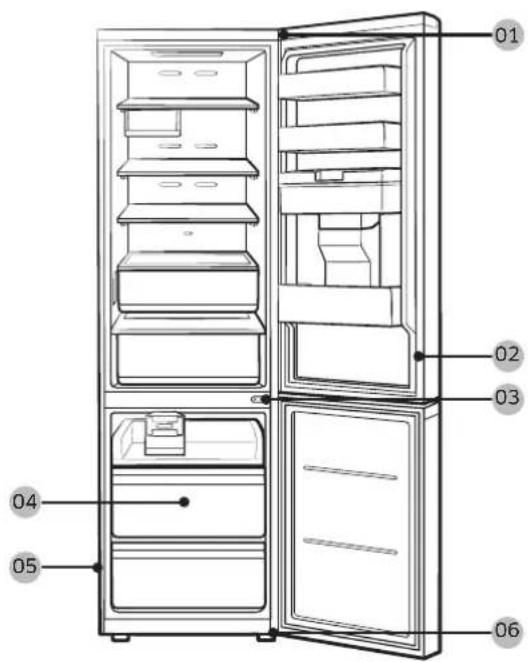

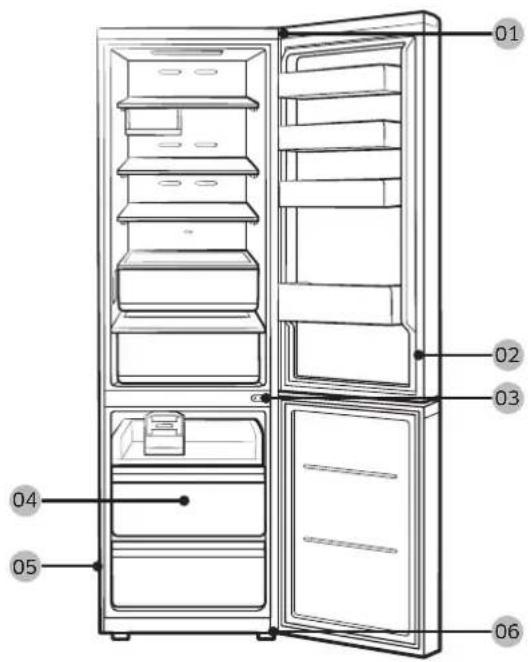

01 Charnière supérieure 02 Joint 03 Charnière centrale 04 Tiroir 05 Étiquette du code à barres

06 Charnière inférieure

Remplacement du joint

ATTENTION

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Français

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait des tiroirs

REMARQUE

Retirez le bac inférieur de la porte au préalable.

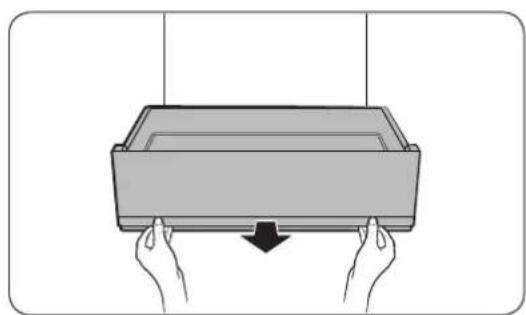

1. Tirez le tiroir à légumes légèrement vers l'avant.
2. Soulevez légèrement le tiroir à légumes, puis tirez-le pour le retirer.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le sens inverse.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel. • Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vérifiez que l'arbre est correctement serré sur la charnière. • Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. - Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme, tournevis à tête plate, clé de 11 mm

Clé à douille de 10 mm (pour les boulons)

(pour l'axe de charnière) Clé hexagonale de 5 mm (pour la charnière centrale)

Clé à douille de 8 mm (pour les boulons)

Français

Remplacement des charnières

Débranchement du tuyau d'eau

ATTENTION

• Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. (uniquement pour le modèle avec distributeur)
• Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent. (uniquement pour le modèle avec distributeur)
• Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le modèle avec distributeur)

Retirer les portes.

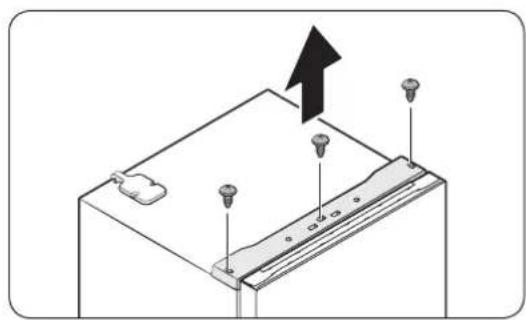

1. Utilisez un tournevis cruciforme pour desserrer les vis (x3) dans trois trous de la plaque supérieure. Puis, tirez délicatement la plaque supérieure pour la retirer.

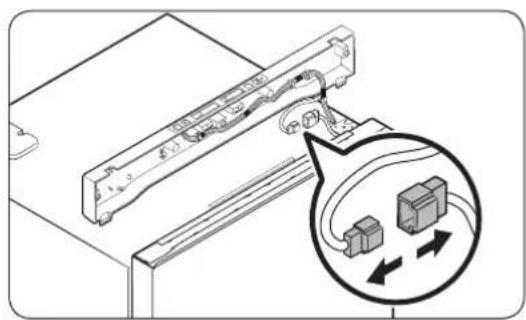

1. Découplez les connecteurs de câble.

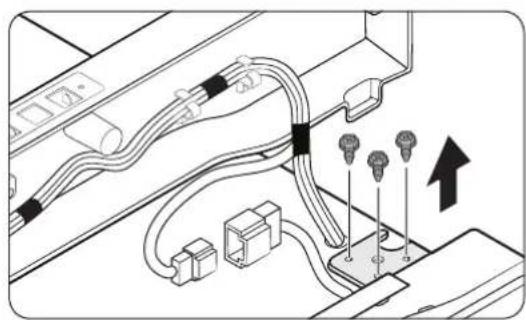

1. Desserrez les boulons de la charnière supérieure.

Pour retirer la charnière et l'axe de la porte

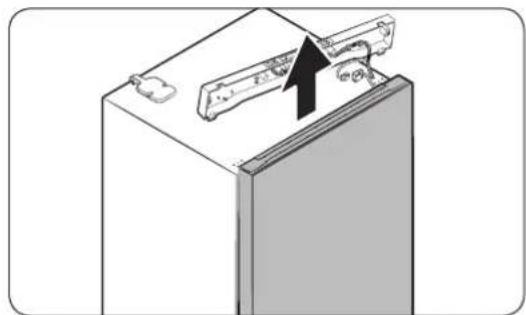

1. Levez délicatement la porte du congélateur pour la retirer.
2. Utilisez le tournevis et la clé pour desserrer les boulons et retirer la charnière centrale.
3. Faites délicatement glisser la porte du réfrigérateur hors de l'axe de la charnière, puis tirez-la vers le haut pour la retirer.

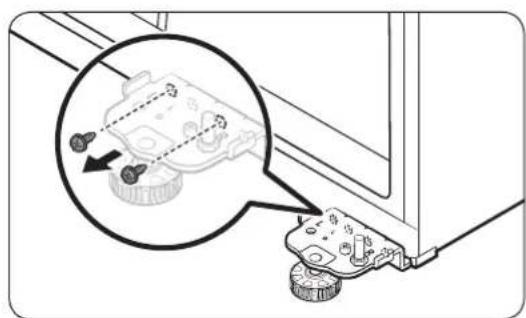

Utilisez un tournevis pour retirer la vis sur la charnière inférieure.
